Точное определение модели и параметров блока питания необходимо при модернизации компьютера, замене комплектующих или диагностике неисправностей. В настольных ПК чаще всего используются блоки стандарта ATX, которые имеют маркировку на наклейке сбоку корпуса. На ней указывается модель, производитель, номинальная мощность в ваттах, распределение мощности по линиям +12V, +5V и +3.3V, а также сертификаты (например, 80 PLUS).
Если наклейка отсутствует или стерта, модель можно выяснить по коду на печатной плате, который нередко пробит лазером или нанесён краской. Некоторые производители указывают партномер на задней панели рядом с вентилятором. Также можно определить характеристики по числу и типу разъёмов: наличие 8-контактного EPS12V указывает на поддержку мощных процессоров, а 2×6+2 pin PCI-E – на возможность подключения видеокарт с высоким энергопотреблением.
При отсутствии видимых маркировок рекомендуется демонтировать блок и осмотреть плату. Маркировка трансформаторов, дросселей и микросхем управления питанием часто даёт информацию о предполагаемой мощности и схемотехнике. Например, наличие ШИМ-контроллера типа UC3842 указывает на однотактную схему с трансформатором среднего класса.
Важно учитывать и вес устройства: качественные блоки питания мощностью 500–700 Вт весят не менее 1,5 кг за счёт массивных радиаторов и фильтрующих компонентов. Подозрительно лёгкий БП с заявленной мощностью выше 600 Вт может быть не способен обеспечить стабильное питание при полной нагрузке.
Где искать информацию о модели блока питания без вскрытия корпуса
Определить модель блока питания можно без разбора корпуса, если использовать внешние признаки, доступные программные средства и техническую документацию. Ниже приведены конкретные способы, позволяющие получить информацию без нарушения гарантийных пломб и вскрытия корпуса.
- Наклейка на задней панели корпуса: У некоторых блоков питания часть информации дублируется снаружи. Это может быть наклейка с логотипом производителя, серийным номером или моделью. Осмотрите заднюю часть корпуса, где подключается кабель питания – иногда маркировка размещена именно там.
- Информация от производителя корпуса: Если используется сборка от OEM-производителя или брендированный корпус, блок питания может быть штатным. Найдите точную модель корпуса, затем проверьте её технические характеристики на сайте производителя – в некоторых случаях указана модель предустановленного блока питания.
- Программы для мониторинга: Такие утилиты, как AIDA64, HWiNFO или Open Hardware Monitor, отображают параметры потребления и напряжений. Хотя они не показывают модель блока питания напрямую, можно определить приблизительную мощность устройства по нагрузке, а также косвенно исключить слабые модели по стабильности линий питания.
- Документация и история покупки: Если ПК был собран на заказ или приобретён в магазине, модель блока питания может быть указана в счёте, гарантийном талоне или спецификации заказа. Проверьте документы, особенно если вы не меняли БП со времени покупки.
- Визуальный осмотр без разборки: В некоторых корпусах через вентиляционные отверстия видны элементы наклейки блока питания, особенно если он установлен вентилятором наружу. С фонариком можно рассмотреть часть серийного номера или модель.
- Сервисная информация на сайте производителя: Введите серийный номер корпуса или системного блока на официальном сайте производителя. Некоторые компании предоставляют расшифровку конфигурации, включая модель блока питания.
Если все перечисленные способы не дали результата, для получения точной информации может потребоваться вскрытие корпуса. Однако в большинстве бытовых случаев достаточно косвенных данных, чтобы оценить характеристики установленного блока.

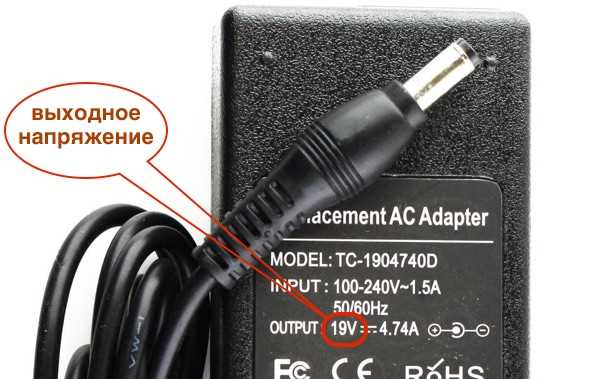

Как определить модель БП по этикетке на корпусе
Ниже этой строки, как правило, размещаются данные о мощности. Указывается номинальное значение, например 500W или 650W. Иногда мощность выделена жирным шрифтом и размещена в отдельной рамке.
Также на этикетке присутствуют параметры выходных линий: +3.3V, +5V, +12V, -12V, +5VSB. Напротив каждой линии указывается ток в амперах. Например, +12V1 – 18A, +12V2 – 18A. Эти данные позволяют оценить распределение нагрузки по каналам, особенно при использовании видеокарт с высоким энергопотреблением.
Дополнительно указывается сертификация: 80 PLUS (например, Bronze, Gold), напряжение питания (Input Voltage), сила тока на входе и частота. Эти параметры нужны для проверки совместимости с электросетью.
Производитель и страна сборки обозначаются отдельно. Иногда рядом размещён QR-код или серийный номер, который можно использовать для проверки подлинности БП на официальном сайте бренда.
Если на корпусе несколько наклеек, следует искать ту, где указано больше технических данных и есть обозначения линий напряжений. Остальные могут быть заводскими или касаться стандартов безопасности.
Определение мощности и допустимой нагрузки по маркировке
На этикетке блока питания обычно указывается номинальная мощность (Total Power или Output Power), выраженная в ваттах. Это максимальная суммарная мощность, которую БП способен отдать по всем линиям одновременно. Например, надпись «Total Power: 500W» означает, что устройство рассчитано на нагрузку не более 500 Вт.
Помимо общей мощности, на маркировке приводятся параметры выходных линий – +12V, +5V, +3.3V и иногда -12V и +5VSB. Для каждой линии указываются сила тока (в амперах) и напряжение (в вольтах). Чтобы рассчитать мощность конкретной линии, нужно умножить ток на напряжение. Например, если указано «+12V1 – 18A», то мощность этой линии составит 216 Вт.
Особое внимание стоит уделить линии +12V, так как она питает процессор и видеокарту. Если блок имеет несколько линий +12V (например, +12V1, +12V2), проверьте их суммарную мощность, а не просто складывай значения по току, так как реальный лимит может быть ниже из-за ограничений по общей нагрузке.
Надпись Combined +12V Rail или Combined Power указывает суммарную мощность по всем +12V линиям. Это значение важнее, чем отдельные токи, особенно при расчёте под высокопроизводительное оборудование.
Допустимая нагрузка по каждой линии должна использоваться с запасом – желательно не нагружать блок выше 80% от его номинальной мощности. При расчёте учитывается также пиковая нагрузка (Peak Power), если она указана, но она допустима только на короткое время и не должна использоваться как ориентир при подборе БП.
Расшифровка параметров на наклейке блока питания
Рядом указывается модель и серия устройства, а также код производителя, по которому можно найти техническую документацию. Далее идут параметры линий питания. Например, +3.3V, +5V, +12V, -12V, +5VSB – каждая из них обслуживает определённые компоненты системы. +12V – самая нагруженная линия, от которой питаются процессор и видеокарта. Её допустимый ток (в амперах) критичен для стабильной работы мощных систем.
Значения указываются следующим образом: +12V1 – 18A, +12V2 – 20A и т.д. Для одно-линейных блоков указывается один параметр, например, +12V – 42A. У многолинейных моделей суммарная нагрузка по +12V может быть ниже арифметической суммы всех линий – учитывается ограничение по общей мощности.
+5V и +3.3V отвечают за питание накопителей, логических цепей и периферии. +5VSB – дежурное напряжение, активное даже при выключенном компьютере. -12V используется редко, но до сих пор встречается для некоторых интерфейсов.
На наклейке также указываются стандарт сертификации (например, ATX), диапазон входного напряжения (например, 100–240V), частота (50/60Hz) и пиковый ток на входе. Эти данные важны для корректной работы устройства в электросети соответствующего стандарта.
Наличие логотипов сертификаций (например, 80 PLUS) указывает на КПД устройства при различной нагрузке. Чем выше уровень (Bronze, Silver, Gold и т.д.), тем выше эффективность и меньше теплопотери.
Все параметры на наклейке нужно сверять с требованиями компонентов ПК. Невнимание к токам по +12V или игнор ограничений суммарной мощности может привести к нестабильной работе системы или выходу БП из строя.

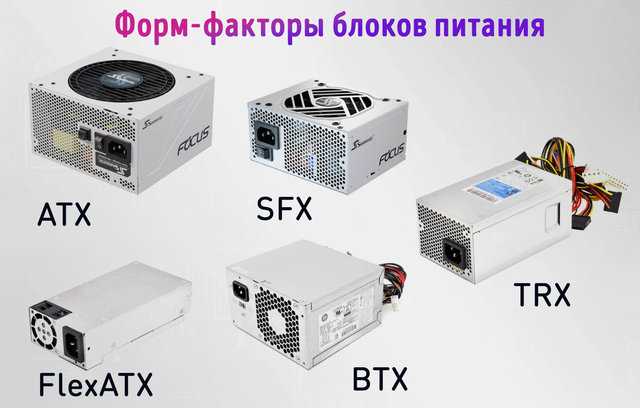

Как узнать форм-фактор блока питания ATX, SFX и другие
Форм-фактор блока питания определяет его размеры, расположение креплений и совместимость с корпусом. Наиболее распространённые типы – ATX, SFX, TFX и Flex-ATX. Чтобы точно определить форм-фактор, необходимо измерить габариты блока и сравнить их со стандартами.
Блоки ATX обычно имеют размеры около 150×140×86 мм. Они устанавливаются в полноразмерные корпуса и являются стандартом для большинства настольных ПК. SFX-компактнее – примерно 125×100×63,5 мм. Такие модели используются в корпусах малого формата. Версии SFX-L удлинены до 125×130×63,5 мм, но сохраняют крепления SFX. TFX вытянуты и узкие: 85×175×65 мм, часто встречаются в корпусах Slim. Flex-ATX ещё меньше – около 81,5×150×40,5 мм, применяются в ультракомпактных системах.
Иногда форм-фактор указывается на наклейке блока питания рядом с моделью. Если маркировка отсутствует, можно использовать штангенциркуль или линейку, чтобы измерить длину, ширину и высоту корпуса. Эти данные помогут определить стандарт, сверив их с официальными спецификациями.
Также имеет значение расположение монтажных отверстий. Например, у ATX расстояние между винтами строго определено. Несовпадение размеров и креплений с корпусом – признак того, что форм-фактор другой. При сомнениях можно свериться с документацией к блоку питания или корпусу – производители указывают поддерживаемые форматы.
Как определить сертификат энергоэффективности без доступа к коробке
Если блок питания установлен и доступа к его упаковке нет, определить сертификат энергоэффективности можно по маркировке и документации производителя.
На корпусе блока питания ищите наклейку с технической информацией. Там может быть указана категория эффективности в виде обозначения 80 PLUS (Bronze, Silver, Gold, Platinum, Titanium) или ее аналоги. Наличие этого логотипа подтверждает соответствие определённым нормам энергоэффективности.
Для подтверждения уровня эффективности можно сверить модель блока питания с официальным списком сертифицированных устройств на сайте 80PLUS.org. По модели или серийному номеру находят точные параметры энергоэффективности, включая КПД при разных нагрузках.
Если маркировка отсутствует или нечитабельна, стоит воспользоваться специализированным ПО для мониторинга энергопотребления системы. По показателям потребления и тепловыделения можно приблизительно оценить класс энергоэффективности, но этот метод менее точен.
Производители часто публикуют сертификаты и технические паспорта своих моделей в открытом доступе. Поиск по модели блока питания на официальном сайте поможет получить данные о сертификате без необходимости физического осмотра коробки.
Поиск технических характеристик БП по модели в интернете
Для точного определения параметров блока питания необходимо найти официальные данные производителя. Введите в поисковую строку точное наименование модели с указанием производителя. Часто полезно добавить слова datasheet или specifications для расширенного поиска.
Официальные сайты брендов – первоисточник достоверной информации. Если сайт недоступен, обратитесь к крупным торговым площадкам или специализированным ресурсам, таким как TechPowerUp, Tom’s Hardware, Overclock.net. Там часто публикуются подробные обзоры и тесты с реальными измерениями.
Проверяйте, чтобы модель точно совпадала – иногда встречаются близкие по названию, но с разными параметрами варианты. Обратите внимание на ревизии и серии, они могут влиять на характеристики.
При поиске полезно сверять данные с несколькими источниками, чтобы исключить ошибки. Особое внимание уделяйте мощности на линиях +12 В, максимальному суммарному току, наличию сертификатов эффективности и дополнительным функциям (защиты, регулировки напряжений).
Если официальный сайт не предоставляет полного описания, стоит скачать PDF-файл спецификации (datasheet), где указаны все необходимые значения и схемы подключения.
Также можно использовать форумы и сообщества, где опытные пользователи выкладывают результаты тестов и делятся знаниями по конкретным моделям.
Как отличить оригинальный блок питания от подделки
Подделки блоков питания часто имитируют внешний вид оригиналов, но качественные детали и маркировка выдают подделку. Проверка включает несколько ключевых этапов.
- Осмотр наклейки и маркировки
- Шрифт должен быть четким, без размытия и смазывания.
- Серийный номер обычно нанесён лазером и совпадает с информацией на коробке и документации.
- Отсутствие ошибок в названии бренда, логотипе и сертификационных знаках (например, CE, FCC).
- Качество сборки
- Корпус не должен иметь острых краёв или заусенцев.
- Разъёмы и кабели плотно сидят, не люфтят и не выглядят дешёвыми.
- Вес блока питания часто легче у подделок из-за использования дешёвых компонентов.
- Проверка документации и упаковки
- Инструкция и гарантийный талон должны быть на официальном языке страны продажи.
- Штрихкод и серийный номер на коробке совпадают с блоком питания.
- Упаковка должна быть плотной, без следов вскрытия или повреждений.
- Использование официальных ресурсов
- Проверка серийного номера на сайте производителя.
- Сравнение модели и параметров с официальными спецификациями.
- Использование фирменных приложений для проверки подлинности, если есть.
- Тестирование работы
- Нестабильное напряжение, перегрев и шумы могут указывать на низкое качество.
- Оригинальный блок питания соответствует заявленным техническим характеристикам без отклонений.
Внимание к деталям при покупке и тщательная проверка помогут избежать приобретения подделки и гарантируют надёжную работу оборудования.
Вопрос-ответ:
Где на блоке питания можно найти модель устройства, если на корпусе нет явной маркировки?
Модель блока питания обычно указана на этикетке с техническими характеристиками, которая приклеена к одной из сторон корпуса. Если видимой наклейки нет, можно попробовать открыть корпус системного блока и осмотреть сам блок питания — там часто есть гравировка или стикер с моделью и серийным номером. В некоторых случаях модель можно определить по маркировке на кабелях или разъемах, хотя это менее надежно.
Как понять, какую мощность блока питания поддерживает конкретная модель, если в документации нет точных данных?
Обычно мощность указана на наклейке блока питания в ваттах (Вт). Если документации нет, можно найти эту информацию по модели в интернете на сайте производителя или в специализированных базах. При отсутствии доступа к внешним источникам можно определить примерную мощность, изучив параметры напряжений и максимального тока по линиям +12В, +5В и +3,3В — их умножение и суммирование дают ориентировочную максимальную нагрузку.
Какие особенности форм-факторов блока питания влияют на совместимость с корпусом компьютера?
Форм-фактор определяет размер и расположение крепежных отверстий, а также конфигурацию разъемов. Самые распространённые типы — ATX, SFX, TFX. Корпус должен поддерживать конкретный форм-фактор, иначе блок питания не удастся установить корректно. Кроме того, от форм-фактора зависит длина и тип кабелей, что влияет на удобство подключения компонентов.
Можно ли определить эффективность блока питания по маркировке или сертификации на корпусе без специальных измерений?
Да, на наклейках часто указывают класс энергоэффективности, например, 80 PLUS Bronze, Silver, Gold и так далее. Эта маркировка означает, насколько эффективно блок преобразует электроэнергию, снижая потери и нагрев. Иногда рядом с моделью или в спецификациях пишут показатели КПД при разных нагрузках. Если таких данных нет, можно ориентироваться на сертификационные значки и отзывы о модели.
Что делать, если внешний вид блока питания похож на оригинальный, но возникают сомнения в подлинности модели?
Следует внимательно изучить качество наклеек и шрифтов, проверить серийный номер на сайте производителя, если такая возможность есть. Наличие повреждений, неаккуратных швов или следов переделки говорит о возможной подделке. Также стоит сверить технические характеристики с официальными данными и, при подозрениях, обратиться к специалистам для проверки напряжений и стабильности работы под нагрузкой.
Как определить модель блока питания, если на корпусе нет явной маркировки?
Если на блоке питания отсутствует наклейка с моделью, стоит обратить внимание на другие признаки. Во-первых, можно посмотреть на серийный номер и штрихкод — иногда они содержат зашифрованную информацию о модели. Во-вторых, изучите расположение и количество разъемов, а также форму и размеры корпуса — разные модели и форм-факторы (например, ATX, SFX) имеют характерные особенности. При наличии доступа к документации или упаковке следует сверить данные с ними. Если ни один из способов не дал результата, можно воспользоваться специализированными программами для диагностики, которые читают данные с материнской платы и блока питания, но их точность ограничена. В крайнем случае, поможет консультация с сервисным центром, где специалисты могут распознать модель визуально или по внутренним компонентам.
Какие параметры блока питания стоит учитывать при замене или выборе нового устройства для компьютера?
При подборе блока питания важна его мощность — суммарная нагрузка всех компонентов должна быть меньше максимально допустимой мощности устройства. Следует обратить внимание на количество и типы выходных напряжений (+12 В, +5 В, +3.3 В) и их максимальный ток. Важен и уровень стабильности напряжений, который влияет на надежность системы. Дополнительные моменты — наличие необходимых разъемов для питания материнской платы, видеокарты и других устройств, а также размер и форм-фактор, чтобы блок поместился в корпус. Качество компонентов, сертификаты энергоэффективности и уровень шума тоже играют роль, но основные параметры для выбора — мощность, совместимость по разъемам и габариты.
