Кратность в программе Компас – это параметр, определяющий масштабное соотношение между реальными размерами объекта и его отображением на чертеже. Он используется при создании и оформлении чертежей, чтобы обеспечить точность визуального представления элементов конструкции. Например, при кратности 2:1 объект на чертеже будет в два раза больше оригинала, а при 1:2 – в два раза меньше.
Значение кратности напрямую влияет на читаемость чертежа, особенно при работе с деталями мелких габаритов или сложной геометрии. В Компас-3D пользователь может устанавливать кратность как для отдельных видов, так и для всего документа. При этом выбор кратности не должен нарушать требования ЕСКД и ГОСТ 2.302-68, где регламентированы допустимые значения масштабов.
Оптимальный выбор кратности позволяет точно передать форму и размеры изделия, избежать искажений и упростить последующее производство. Важно также учитывать, что изменение кратности автоматически влияет на отображение размеров, выносок и надписей. Поэтому при редактировании видов необходимо проверять актуальность всех аннотативных элементов.
Рекомендуется использовать кратность в диапазоне, соответствующем стандарту: 10:1, 5:1, 2:1, 1:1, 1:2, 1:5, 1:10 и т.д. Нестандартные значения допустимы в исключительных случаях и требуют пояснений в технических требованиях. Работа с масштабами в Компасе осуществляется через свойства видов или при вставке моделей в оформление, что позволяет точно контролировать визуальное восприятие проекта.
Как отображается кратность при масштабировании чертежа
В программе Компас-3D кратность отображается через масштаб, установленный в параметрах оформления чертежа. При создании нового вида или фрагмента пользователь указывает масштаб, который затем визуально влияет на отображение элементов на листе. Например, масштаб 2:1 означает, что объекты будут отображаться в два раза крупнее, чем в реальности, а 1:2 – в два раза меньше.
Кратность масштабирования фиксируется как числовое значение в поле «Масштаб» на панели свойств вида. Это значение видно при выборе вида или листа – Компас всегда показывает его в формате A:B. При этом, если включена опция автоматического отображения масштаба, программа самостоятельно проставляет значение в технические надписи или обозначения на чертеже.
Изменение масштаба непосредственно влияет на размеры аннотативных объектов, таких как выносные надписи, размеры, оси. Чтобы сохранить читаемость, Компас использует параметрические стили, адаптирующие высоту текста и другие параметры в зависимости от кратности, заданной для вида.
Для наглядной проверки, какой масштаб задан, достаточно активировать вид и посмотреть на его рамку – при включенной опции отображения подписей, кратность масштабирования будет отображаться в нижней части рамки вместе с обозначением проекций и других параметров.
Как изменить кратность вида в Компасе вручную
Для точной настройки масштаба (кратности) вида в Компасе используется инструмент «Свойства вида». Изменение кратности вручную позволяет задать нестандартные значения, которые не предусмотрены в выпадающем списке масштабов.
- Выделите нужный вид на чертеже щелчком левой кнопки мыши.
- Нажмите правую кнопку мыши и выберите пункт Свойства.
- Перейдите на вкладку Основные или Масштаб (в зависимости от версии Компас).
- В поле Масштаб выберите опцию Произвольный.
- Вручную введите числовое значение кратности в формате «1:число» или «число:1». Например: 1:2 или 2:1.
- Нажмите ОК для применения изменений.
Если кратность была изменена, вид на чертеже автоматически масштабируется в соответствии с введённым значением. При этом размеры элементов остаются привязанными к масштабу, а не к реальному размеру модели.
Для сохранения единообразия оформления рекомендуется использовать одинаковую кратность для всех видов на одном листе, особенно в сборочных чертежах. При необходимости кратность можно задать заново для каждого вида вручную по той же инструкции.
Чем отличается кратность в модели и на листе оформления
Кратность в модели в Компасе относится к масштабу, в котором создаётся и редактируется трёхмерная или двумерная геометрия. Она всегда равна 1:1 и не подлежит изменению. Это означает, что все размеры в пространстве модели задаются в реальных единицах измерения – миллиметрах, метрах или других, выбранных в параметрах проекта. Работа с моделью ведётся без учёта последующего масштабирования при оформлении чертежа.
Кратность на листе оформления – это масштаб, в котором вид модели отображается на чертеже. Он указывается при вставке вида на лист и отражает, насколько изображение будет увеличено или уменьшено относительно реальных размеров модели. Например, при выборе масштаба 1:2 изображение на листе будет в два раза меньше, чем в модели.
Изменение кратности на листе оформления не влияет на саму модель, но критически важно для соответствия документации стандартам ЕСКД. Также кратность отображается в штампе и влияет на читаемость чертежа.
Для корректного оформления чертежей необходимо учитывать, что кратность модели фиксирована, а масштаб вида на листе выбирается вручную и может быть различным для каждого вида. Нельзя путать эти понятия, особенно при печати и согласовании документации, так как ошибки в кратности приводят к искажению размеров и нарушению нормативных требований.

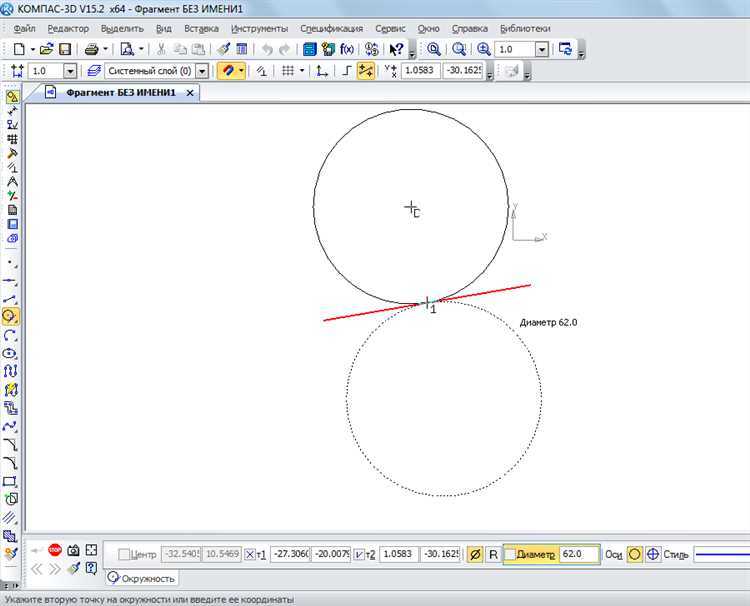

Как кратность влияет на размеры и надписи на чертеже
Кратность напрямую влияет на отображение размеров и текста на чертеже, но не изменяет их фактическое значение. При выборе масштаба, например 1:2, элементы модели визуально уменьшаются вдвое, но все размеры продолжают отображаться в реальных величинах. Это позволяет сохранить корректную геометрию и точность при распечатке чертежа.
Размерные линии и числовые значения автоматически масштабируются системой. Независимо от выбранной кратности, надпись 100 мм останется 100 мм, даже если сам объект визуально уменьшен. Это обеспечивается внутренней логикой Компас-3D, которая отделяет графическое представление от параметрических данных.
Если изменить кратность без перерасчёта выносок и аннотаций, возникает риск того, что текст станет слишком мелким или крупным. Чтобы избежать этого, необходимо вручную настраивать стиль аннотаций и высоту шрифта в зависимости от масштаба вида. Рекомендуется для каждого масштаба использовать собственный набор параметров, особенно при оформлении сложных чертежей.
Автоматическая адаптация надписей возможна при включении параметра «масштабировать оформление по кратности» в настройках документа. Эта опция позволяет сохранить читаемость текста при любом масштабе, но требует предварительной настройки шаблона оформления.
Особое внимание следует уделить техническим надписям, например, обозначениям шероховатости или допусков. Они должны быть размещены с учётом кратности, иначе есть риск их перекрытия или искажения на финальном чертеже. Компас не масштабирует такие элементы автоматически – их корректность зависит от действий пользователя.
Где в Компасе посмотреть текущую кратность вида
Чтобы определить текущую кратность вида в Компасе, необходимо выделить интересующий вид на чертеже. После этого откройте контекстное меню правой кнопкой мыши и выберите пункт «Свойства». В открывшемся окне свойств вида кратность отображается в поле «Масштаб».
Если работа ведётся в пространстве модели, масштаб вида указывается также в нижней строке состояния окна, справа от координат. Этот параметр отображает реальную кратность отображения элементов относительно исходных размеров модели.
В оформляемом чертеже кратность можно быстро проверить через панель свойств при активном виде. При этом в поле масштаба будет отображено значение, например, «1:2» или «2:1», указывающее на текущее соотношение размеров модели и её представления на листе.
Кроме того, кратность автоматически указывается в штампе под основным видом, если в настройках оформления включена соответствующая опция отображения масштаба. Это удобно для визуального контроля без открытия свойств.
Для видов с изменённой кратностью (например, разрезов или сечений) Компас также отображает индивидуальные значения масштаба, отличающиеся от основного. Они доступны в свойствах конкретного вида, независимо от общей кратности чертежа.
Какие значения кратности чаще всего применяются в Компасе
В Компасе для чертежей и видов моделей стандартно используются значения кратности 1:1, 1:2, 1:5, 1:10 и 2:1. Кратность 1:1 применяется для отображения объекта в натуральную величину, что особенно важно при деталировке и контроле точности размеров.
Значение 1:2 используется для уменьшения вида в два раза, что позволяет уместить более крупные детали на листе без потери читаемости. Аналогично, кратности 1:5 и 1:10 применяются при работе с крупногабаритными объектами или общими видами, когда необходимо существенно уменьшить изображение для наглядности и удобства компоновки.
Кратность 2:1 и выше применяют при необходимости увеличить мелкие элементы для детального рассмотрения или для создания увеличенных фрагментов, позволяющих точнее видеть мелкие особенности конструкции.
Выбор конкретной кратности определяется задачей: для точных размеров и контроля лучше использовать 1:1, для общего обзора и компоновки – уменьшенные масштабы 1:2, 1:5, 1:10. При увеличении объектов предпочтительны кратности 2:1 и 5:1, однако они реже встречаются в стандартных чертежах из-за ограничений листа и удобочитаемости.
Вопрос-ответ:
Что означает кратность в программе Компас и как она влияет на отображение чертежа?
Кратность в Компасе — это масштаб, который показывает, во сколько раз размер изображения или чертежа отличается от реальных размеров объекта. Она задаёт пропорции между моделью и её отображением на листе или экране. Если кратность равна 1:1, значит, размеры отображаются в натуральную величину. Значения типа 1:2 или 2:1 означают уменьшение или увеличение соответственно. Кратность влияет на точность восприятия деталей и размеры надписей, что важно для правильного оформления чертежа и его удобочитаемости.
Где в интерфейсе Компаса можно увидеть текущую кратность вида и как её изменить?
Текущую кратность вида можно найти в панели состояния окна модели или чертежа, обычно она отображается в виде числового значения, например, «1:1» или «1:5». Для изменения кратности вручную следует воспользоваться инструментами масштабирования: в режиме чертежа — через свойства вида, где есть поле для установки кратности, в 3D-модели — через настройку масштаба в окне просмотра. Можно также использовать колёсико мыши с клавишей Ctrl для приближения и отдаления, но для точной кратности стоит вводить значение напрямую в настройках.
Как кратность влияет на размер шрифтов и размеров в аннотациях на чертеже?
При изменении кратности вида в Компасе масштабируются все элементы, включая размеры и надписи. Однако для сохранения читаемости шрифты и размерные обозначения часто настраиваются отдельно — либо они автоматически подстраиваются под кратность, либо остаются фиксированными. Важным моментом является то, что неправильная кратность может привести к слишком мелкому или слишком крупному тексту, что ухудшит восприятие чертежа. Поэтому в настройках Компаса предусмотрена возможность регулировать масштаб текста независимо от масштаба модели.
В чем разница между кратностью модели и кратностью листа оформления в Компасе?
Кратность модели отражает масштаб, с которым отображается 3D-объект или его проекция в окне работы, то есть во сколько раз модель уменьшена или увеличена. Кратность листа оформления задаёт масштаб всего листа чертежа, включая виды, рамки, надписи и размеры. Эти два параметра могут отличаться: например, модель может быть показана с одной кратностью, а лист — с другой для удобства печати или просмотра. Разделение кратностей позволяет гибко настраивать отображение деталей и оформление, сохраняя точность и удобочитаемость.
