Скачки напряжения в импульсных блоках питания возникают преимущественно из-за нестабильности входного напряжения и внутренней работы ключевых компонентов схемы. Главной причиной является недостаточная фильтрация выходного сигнала, что ведет к появлению помех и кратковременных пиков напряжения.
Неправильно подобранные элементы управления, такие как транзисторы и дроссели, способны вызвать колебания в режиме переключения, особенно при высоких нагрузках или резких изменениях тока. Кроме того, деградация конденсаторов фильтра со временем снижает их емкость, ухудшая сглаживание выходного напряжения.
Для минимизации скачков напряжения рекомендуется использовать компоненты с повышенными параметрами по току и напряжению, обеспечивать правильный монтаж и контактную пайку, а также регулярно проверять состояние фильтров и силовых элементов. Соблюдение этих условий гарантирует стабильную работу блока питания в широком диапазоне нагрузок и снижает риск повреждения подключенного оборудования.
Влияние нестабильности входного напряжения на работу блока питания
Импульсные блоки питания рассчитаны на определённый диапазон входных напряжений, обычно ±10–15% от номинала. При выходе входного напряжения за эти пределы повышается риск возникновения скачков, вызванных некорректной работой ключевых компонентов, таких как силовые транзисторы и конденсаторы.
Колебания входного напряжения выше верхнего порога приводят к увеличению пиковых напряжений на выходных фильтрах, что повышает тепловую нагрузку на силовые элементы и сокращает срок их службы. При заниженном напряжении стабилизирующие цепи блока питания вынуждены работать с повышенной нагрузкой, что может привести к неполному формированию выходного напряжения и скачкам.
Особенно критична нестабильность при наличии импульсных помех, например, в сетях с большим количеством электроприборов с нерегулярным включением. Такие помехи вызывают резкие изменения входного сигнала, приводя к повторным перезапускам и колебаниям выходного напряжения.
Рекомендуется использовать внешние стабилизаторы или источники бесперебойного питания с фильтрацией пиков напряжения для снижения влияния нестабильности. Также важно обеспечивать качественное заземление и минимизировать емкостные и индуктивные помехи в питающей линии.
В схемотехнике блока питания применяются элементы с высоким классом устойчивости к перепадам – варисторы, TVS-диоды и фильтры EMI, которые снижают вероятность скачков. Регулярная диагностика и проверка состояния входных компонентов помогает выявить деградацию и своевременно предотвратить сбои, вызванные нестабильным входным напряжением.

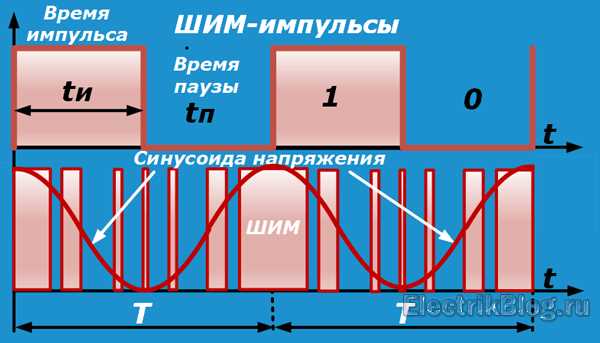

Роль конденсаторов и их износа в возникновении перепадов напряжения
В импульсных блоках питания конденсаторы выполняют функции фильтрации и стабилизации выходного напряжения. Электролитические конденсаторы отвечают за сглаживание пульсаций после выпрямителя, а керамические и пленочные – за подавление высокочастотных помех.
Износ конденсаторов, особенно электролитических, напрямую приводит к ухудшению их ёмкости и увеличению эквивалентного последовательного сопротивления (ESR). Повышенный ESR вызывает снижение эффективности фильтрации, что проявляется скачками и пульсациями на выходе блока питания.
Типичные признаки износа: вздутие корпуса, подтекание электролита, изменение ESR более чем на 50% от номинала, уменьшение ёмкости на 20-30%. Такие конденсаторы теряют способность эффективно удерживать заряд, что ухудшает сглаживание импульсов напряжения.
Рекомендации по диагностике включают измерение ёмкости и ESR с помощью специализированных приборов. Для предотвращения скачков напряжения рекомендуется использовать конденсаторы с низким ESR, рассчитанные на рабочую температуру с запасом не менее 20%, а также регулярно проводить профилактическую замену электролитов каждые 5-7 лет.
При проектировании важно учитывать правильный подбор номинала и типа конденсаторов, а также предусматривать резервные цепи фильтрации для повышения стабильности выходного напряжения и снижения риска перепадов из-за деградации компонентов.

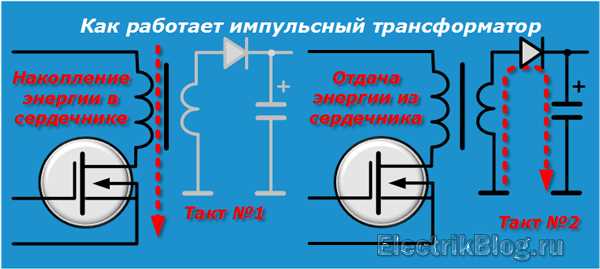

Ошибки в проектировании схемы импульсного блока питания, приводящие к скачкам
Недостаточный запас по напряжению и току силовых элементов, таких как ключевые транзисторы или диоды, вызывает перегрузки и нестабильность выходного напряжения. Применение компонентов с низким коэффициентом подавления шумов и паразитных колебаний ведет к выбросам напряжения на выходе.
Неправильный выбор емкостей фильтра, особенно недостаточная ёмкость на выходе, уменьшает способность схемы гасить пульсации и скачки, что проявляется в нестабильности напряжения при изменении нагрузки. Также использование электролитических конденсаторов с завышенной ESR ухудшает фильтрацию и ускоряет деградацию цепей.
Отсутствие адекватной схемы обратной связи или её неверная настройка – частая причина скачков напряжения. Если петля стабилизации запаздывает или имеет недостаточный запас по фазе, то реакция на изменения нагрузки становится слишком медленной, что приводит к колебаниям выходного сигнала.
Использование длинных проводников без учета индуктивности и сопротивления приводит к возникновению паразитных импедансов. В сочетании с резонансными контурами это вызывает резкие выбросы и выбросы напряжения, особенно в режиме переключения транзисторов.
Неправильное размещение и отсутствие экранирования элементов высокочастотных цепей увеличивает уровень электромагнитных помех, которые через внутренние связи блокируют работу стабилизирующих схем и провоцируют скачки выходного напряжения.
Игнорирование требований к развязке и фильтрации входного напряжения приводит к передаче помех из сети внутрь блока питания, что усиливает нестабильность выходного напряжения. Важен подбор и расположение дросселей, конденсаторов и сетевых фильтров в соответствии с нагрузкой и спецификацией.
Отсутствие или неправильный выбор элементов защиты, таких как варисторы, TVS-диоды и предохранители, способствует повреждениям при скачках напряжения во внешней сети и влияет на стабильность работы блока питания.
Влияние нагрузки на выходное напряжение импульсного блока питания
Основные механизмы влияния нагрузки на напряжение:
- Временная задержка в системе обратной связи. Контроллер ИБП реагирует на изменение тока с некоторой задержкой, что приводит к кратковременному перепаду выходного напряжения.
- Переходные процессы на индуктивных элементах. Дроссели и трансформаторы не мгновенно изменяют магнитный поток, что вызывает скачки напряжения при резких изменениях нагрузки.
- Нелинейность и насыщение магнитных компонентов. При высоких токах насыщение сердечника увеличивает импеданс, что отражается на стабильности выходного напряжения.
- Потери в проводниках и контактах. Увеличение тока нагрузки приводит к росту падения напряжения на соединениях, влияя на итоговое значение напряжения на выходе.
Практические рекомендации для минимизации скачков при изменении нагрузки:
- Использовать качественные элементы обратной связи с минимальной задержкой, обеспечивающие быстрое и точное регулирование.
- Применять магнитные компоненты с большим запасом по насыщению и оптимальным выбором индуктивности.
- Оптимизировать разводку и качество контактов для снижения падений напряжения при высоких токах.
- Внедрять схемы мягкого запуска и постепенного изменения нагрузки для уменьшения резких переходных процессов.
- Использовать дополнительные конденсаторы фильтрации на выходе для сглаживания кратковременных перепадов.
В условиях нестабильной или быстро меняющейся нагрузки необходимо уделять особое внимание проектированию и настройке системы стабилизации, чтобы обеспечить минимальные скачки выходного напряжения и высокую надежность работы импульсного блока питания.
Последствия перегрева компонентов для стабильности напряжения
Перегрев ключевых элементов импульсного блока питания, таких как транзисторы, диоды, конденсаторы и дроссели, напрямую влияет на стабильность выходного напряжения. Температурные изменения вызывают рост внутреннего сопротивления полупроводников, что приводит к изменению параметров коммутации и снижению эффективности преобразования энергии.
Нагрев силовых транзисторов снижает скорость переключения и увеличивает переходные потери, вызывая пульсации и скачки напряжения. При этом термическое воздействие может вызвать деградацию полупроводниковых переходов, что усугубляет нестабильность.
Электролитические конденсаторы под воздействием высокой температуры теряют емкость и увеличивают эквивалентное последовательное сопротивление (ESR). Это снижает способность фильтровать высокочастотные пульсации, вызывая более выраженные колебания выходного напряжения.
Перегрев диодов приводит к изменению их порогового напряжения и времени восстановления, что негативно сказывается на форме выходного сигнала и способствует скачкам напряжения.
Рекомендуется контролировать температуру компонентов с помощью термодатчиков и обеспечить эффективное охлаждение (радиаторы, вентиляторы). Установка термозащитных схем позволяет отключать питание при превышении критических температур, предотвращая разрушение элементов и сохраняя стабильность напряжения.
Использование компонентов с повышенным термоустойчивым запасом и регулярное техническое обслуживание снижают риск температурных перегрузок и минимизируют скачки напряжения в работе импульсного блока питания.
Влияние электромагнитных помех и наводок на скачки напряжения
Электромагнитные помехи (ЭМП) возникают из-за резких изменений токов в силовых цепях и переключающих элементах импульсного блока питания. Эти помехи способны индуцировать дополнительные напряжения в цепях, вызывая кратковременные скачки выходного напряжения.
Наводки, возникающие в результате взаимного влияния близко расположенных проводников и компонентов, усиливают нестабильность напряжения, особенно при плохом экранировании и отсутствии грамотного расположения элементов.
Высокочастотные составляющие ЭМП проникают через паразитные емкости и индуктивности, нарушая работу обратной связи блока питания, что приводит к срывам стабилизации и пульсациям.
Для снижения влияния ЭМП и наводок необходимо использовать экранированные кабели, устанавливать ферритовые кольца на питающие провода, а также тщательно разводить сигнальные и силовые трассы, избегая параллельного прохождения длинных проводников.
Применение фильтров помех, заземление экрана и правильное размещение компонентов внутри корпуса существенно уменьшают амплитуду скачков напряжения и повышают стабильность работы блока питания.
Вопрос-ответ:
Почему в импульсном блоке питания возникают скачки напряжения при изменении нагрузки?
Скачки напряжения часто связаны с реакцией блока питания на резкие изменения потребляемого тока. При быстром увеличении или уменьшении нагрузки происходит временный дисбаланс между входным и выходным напряжением, что проявляется в виде колебаний. Это происходит из-за недостаточной скорости срабатывания системы обратной связи и емкостных элементов, не успевающих стабилизировать напряжение мгновенно. К тому же, индуктивные и емкостные составляющие схемы влияют на динамику переходных процессов.
Как электромагнитные помехи влияют на стабильность напряжения в импульсном блоке питания?
Электромагнитные помехи способны вызывать помехи в работе управляющих и силовых элементов блока питания. Они могут индуцировать дополнительные токи и напряжения в цепях, что приводит к ошибкам в работе схемы регулирования и формированию скачков напряжения. Особенно чувствительны к помехам входные фильтры и датчики обратной связи. Если экранирование и фильтрация выполнены недостаточно эффективно, скачки становятся более выраженными и частыми.
Какая роль конденсаторов в предотвращении скачков напряжения и почему их износ важен?
Конденсаторы играют ключевую роль в сглаживании пульсаций и поддержании стабильного выходного напряжения. Они накапливают заряд и быстро компенсируют кратковременные изменения в цепи. Со временем характеристики конденсаторов ухудшаются — снижается емкость, увеличивается эквивалентное последовательное сопротивление (ESR), что снижает их способность эффективно сглаживать пульсации. Изношенные конденсаторы могут привести к более выраженным скачкам и нестабильности работы блока питания.
Почему перегрев компонентов блока питания провоцирует нестабильность выходного напряжения?
Повышение температуры снижает эффективность работы полупроводниковых и пассивных компонентов, включая транзисторы, диоды и конденсаторы. Перегрев вызывает изменение электрических параметров, ухудшая работу стабилизаторов и контроллеров. Это ведет к сдвигу рабочих точек, увеличению внутреннего сопротивления и снижению скорости реакции на изменения нагрузки. В результате появляются скачки напряжения и даже возможные сбои в работе блока питания.
Как ошибки в проектировании схемы импульсного блока питания могут привести к скачкам напряжения?
Некорректный выбор компонентов, неправильное расположение элементов на плате и недостаточная фильтрация создают условия для возникновения паразитных колебаний и помех. Например, плохая разводка земли, отсутствие необходимых байпасных конденсаторов или неправильно выбранные элементы обратной связи ухудшают стабилизацию. Ошибки в расчетах параметров фильтров и контуров компенсации приводят к недостаточной динамической устойчивости, что выражается в скачках выходного напряжения при изменениях нагрузки или входного напряжения.
Почему в импульсном блоке питания возникают резкие перепады выходного напряжения?
Резкие перепады напряжения могут появляться из-за нестабильности входного питания, износа конденсаторов фильтра или неисправностей в управляющей схеме блока. Например, если конденсаторы потеряли емкость, они хуже сглаживают пульсации, что приводит к скачкам. Также сбои могут вызывать помехи или неправильная работа силовых ключей, управляющих транзисторов, вызывая кратковременные перепады.
Как нагрузка на выходе влияет на стабильность напряжения в импульсном блоке питания?
Изменение нагрузки напрямую влияет на выходное напряжение. При резком увеличении потребляемого тока блок питания может не успеть отрегулировать параметры, что вызовет падение или скачок напряжения. Аналогично при резком снижении нагрузки происходит перераспределение энергии, вызывающее колебания. Качество схемы и наличие обратной связи играют роль в минимизации этих колебаний.
