Коробка передач DSG (Direct Shift Gearbox) представляет собой роботизированную трансмиссию с двумя сцеплениями, которая сочетает конструктивные особенности механической КПП и автоматическое управление. Особенность устройства – наличие двух первичных валов, каждый из которых обслуживает отдельную группу передач.
Первичный вал, связанный с первым сцеплением, отвечает за нечётные передачи (1, 3, 5, а в некоторых конфигурациях – 7). Второй первичный вал, проходящий внутри первого (коаксиально), обслуживает чётные передачи (2, 4, 6) и задний ход. Такая компоновка обеспечивает мгновенное переключение между передачами за счёт предварительного выбора следующей ступени на втором валу.
Количество первичных валов в DSG всегда равно двум независимо от модификации – будь то шестиступенчатая мокрая коробка DQ250 или семиступенчатая сухая DQ200. Разница заключается в типе сцеплений (мокрые или сухие), но архитектура с двумя валами сохраняется в каждом варианте.
При диагностике или ремонте DSG важно учитывать, какой из валов обслуживает проблемную передачу. Это позволяет точнее определять источник неисправности, особенно при симптомах, связанных с пробуксовкой или некорректным переключением.
Чем отличается конструкция DSG от классических автоматов
Основное отличие конструкции DSG (Direct Shift Gearbox) от классических гидротрансформаторных автоматов заключается в наличии двух сцеплений и двух первичных валов. Такая архитектура позволяет коробке DSG переключать передачи без разрыва тяги. Один вал обслуживает чётные передачи, второй – нечётные, и пока одна передача работает, следующая уже предварительно включена на втором валу.
В классическом автомате используется гидротрансформатор, который выполняет функцию сцепления и сглаживает передачу крутящего момента. Переключение передач происходит за счёт гидравлической системы с планетарными рядами, где каждая передача задействует определённую комбинацию фрикционов и тормозных лент. Это делает процесс менее быстрым и менее предсказуемым по сравнению с DSG.
DSG конструктивно ближе к механической коробке, так как использует шестерни с синхронизаторами, но переключение и работа сцеплений автоматизированы. Благодаря этому достигается более высокая динамика и экономия топлива. Однако коробка требует точной настройки и чувствительна к условиям эксплуатации – перегрев, пробки, агрессивный стиль вождения могут сократить срок службы узлов, особенно сцеплений и мехатроника.
В отличие от классических автоматов, где применяется один поток мощности через гидротрансформатор, в DSG нагрузка разделяется на два параллельных потока. Это сокращает потери и повышает КПД, но усложняет конструкцию и увеличивает требования к обслуживанию.
Сколько первичных валов у шестиступенчатой DSG DQ250
Коробка передач DSG DQ250 (6-ступенчатая, с мокрым двойным сцеплением) оснащена двумя первичными валами. Каждый вал обслуживает определённую группу передач и работает в паре с соответствующим сцеплением.
- Первый первичный вал (внутренний) соединён с первым сцеплением и отвечает за нечётные передачи – 1, 3 и 5, а также за задний ход.
- Второй первичный вал (наружный) работает через второе сцепление и обслуживает чётные передачи – 2, 4 и 6.
Такая компоновка позволяет переключать передачи без разрыва потока мощности. Пока один вал активен, второй заранее включает следующую передачу, снижая время переключения и повышая плавность работы коробки.
Оба первичных вала вращаются независимо и размещены коаксиально: один внутри другого. Это конструктивное решение экономит пространство и упрощает интеграцию трансмиссии в продольно или поперечно расположенные моторные отсеки.
При диагностике или ремонте DQ250 важно учитывать назначение каждого из валов: неисправности, связанные с определённой группой передач, могут указывать на проблему именно с соответствующим валом или его сцеплением.
Сколько первичных валов у семиступенчатой DSG DQ200
В конструкции роботизированной коробки передач DQ200 используется два первичных вала, расположенных коаксиально – один внутри другого. Внутренний вал обслуживает нечётные передачи (1, 3, 5, 7), а внешний – чётные (2, 4, 6) и заднюю передачу.
Такое решение обеспечивает возможность предвыбора следующей передачи: пока одна передача активна, вторая уже подготовлена к включению. Это сокращает время переключения и повышает плавность работы трансмиссии. Каждый из первичных валов соединён со своим сцеплением – сухим, однодисковым. Сцепления управляются электромеханическими приводами без участия гидравлики, что отличает DQ200 от других версий DSG.
Важно учитывать, что в отличие от шестиступенчатой DQ250, где используются мокрые сцепления и более массивные валы, DQ200 рассчитана на меньший крутящий момент (до 250 Н·м) и устанавливается преимущественно на автомобили с двигателями объёмом до 1.8 литра.
При диагностике или ремонте коробки DQ200 понимание схемы расположения валов важно для правильной интерпретации ошибок, связанных с переключением передач или работой сцеплений. Нарушение синхронизации между валами может указывать на износ механики или сбои в работе исполнительных механизмов.

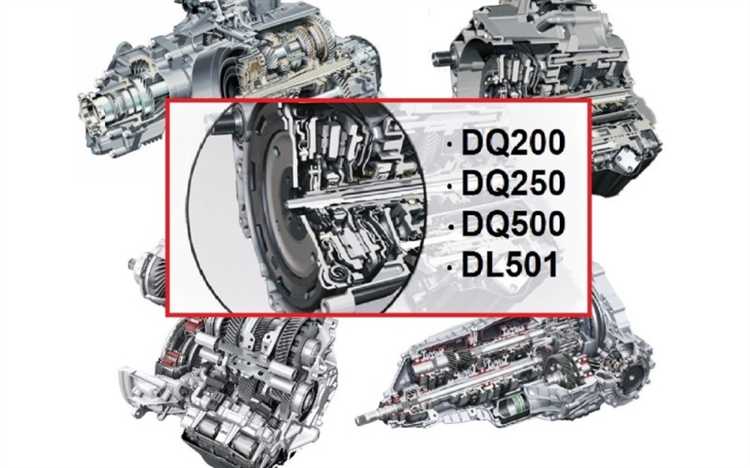

Как работают два первичных вала в коробке DSG
В конструкции DSG используются два первичных вала: один полый, второй – внутри него. Каждый из них связан со своей половиной передаточных ступеней. Полый вал передаёт крутящий момент на чётные передачи (2, 4, 6), внутренний – на нечётные (1, 3, 5, 7) и заднюю передачу. Благодаря такой схеме коробка может готовить следующую передачу ещё до того, как водитель её выберет.
Когда активна, например, третья передача, внутренняя муфта сцепления соединяет двигатель с внутренним валом. Параллельно электроника активирует следующую – четвёртую – передачу на внешнем валу. При переключении сцепления меняются местами: отключается одно, подключается другое. Это минимизирует потери крутящего момента и ускоряет переключение.
Работа двух валов синхронизирована с двумя сцеплениями. Каждое сцепление управляется гидравлически, а переключения координируются блоком управления мехатроником. Он отслеживает скорость, нагрузку, положение педали газа и другие параметры, чтобы определить оптимальный момент переключения и заранее подготовить нужную передачу.
Такое устройство снижает разрывы в передаче момента и обеспечивает более плавную и быструю работу трансмиссии по сравнению с классическими автоматами. Два первичных вала позволяют добиться высокой динамики и топливной экономичности при сохранении комфорта.
Зачем в DSG используются два сцепления и как они связаны с валами
Коробки передач DSG используют два сцепления для раздельного управления нечётными и чётными передачами. Это позволяет переключать передачи без разрыва потока мощности, поскольку в момент переключения одно сцепление размыкается, а другое уже замкнуто. Такая схема невозможна при использовании одного сцепления.
Каждое из двух сцеплений связано со своим первичным валом:
- Первый вал обслуживает 1-ю, 3-ю, 5-ю и 7-ю передачи (если применимо);
- Второй вал работает с 2-й, 4-й и 6-й передачами, а также с задней передачей.
Валы расположены соосно: один проходит внутри другого. Это позволяет сократить размеры коробки и обеспечивает минимальное расстояние между сцеплениями и шестернями. Благодаря этому переключения происходят быстро и точно.
Связь сцеплений с валами обеспечивает параллельную подготовку следующей передачи. Пока автомобиль движется на одной передаче, вторая уже включена механически, но не задействована, поскольку соответствующее сцепление ещё разомкнуто. При переключении достаточно просто переключить сцепления, не перемещая синхронизаторы.
Такая архитектура требует точной настройки гидравлики или электромеханики управления сцеплениями, поскольку любое несоответствие может вызвать пробуксовку или толчки. Для обслуживания важно использовать только рекомендованные производителем жидкости и следить за состоянием мехатроника, так как он управляет работой обоих сцеплений.
Как определить тип DSG по количеству валов и сцеплений
Коробки передач DSG разделяются по количеству первичных валов и сцеплений. Семиступенчатая DSG DQ200 оснащена двумя первичными валами и двумя мокрыми сцеплениями. Каждый вал отвечает за передачу чётных и нечётных передач, а сцепления работают независимо для плавного переключения.
В более крупной шестиступенчатой DSG DQ250 также применяются два первичных вала, но сцепления здесь сухие и рассчитаны на больший крутящий момент. Это важно учитывать при диагностике и обслуживании.
Если коробка содержит один первичный вал и одно сцепление, то это не DSG, а классическая автоматическая или механическая КПП. Наличие двух валов и двух сцеплений – характерная особенность DSG с двойным сцеплением.
Для точного определения модели DSG достаточно проверить конструкцию сцеплений и количество первичных валов, что часто можно сделать через техническую документацию или визуальный осмотр при демонтаже коробки.
Также маркировка на корпусе КПП часто содержит код модели, указывающий на тип сцепления и количество валов, что облегчает идентификацию.
Вопрос-ответ:
Сколько первичных валов используется в коробках DSG?
В коробках DSG обычно применяются два первичных вала. Это связано с конструкцией, где каждый вал отвечает за отдельный набор передач, что позволяет переключать скорости практически без разрыва крутящего момента.
Почему в DSG именно два первичных вала, а не один?
Два первичных вала позволяют разделить четные и нечетные передачи между собой. Один вал управляет нечетными передачами, другой — четными. Такая схема обеспечивает плавное и быстрое переключение, поскольку следующий нужный режим уже подготовлен на втором валу.
Какая роль первичных валов в работе коробки DSG?
Первичные валы передают крутящий момент от двигателя к шестерням внутри коробки. В DSG каждый вал связан с отдельным сцеплением, что позволяет одновременно удерживать две передачи и переключать их без потери мощности.
Отличается ли количество первичных валов в различных моделях DSG?
Большинство распространённых DSG оснащены двумя первичными валами. Однако у некоторых ранних или специализированных моделей конструкция может варьироваться, но массовые варианты используют именно два вала для оптимизации переключений.
Можно ли определить тип DSG по количеству первичных валов?
Количество первичных валов обычно не меняется у стандартных DSG — их всегда два. Для определения типа коробки больше учитываются другие параметры, например, число передач, тип сцепления и предназначение, а не только число валов.
Сколько первичных валов установлено в коробке передач DSG и почему именно такое количество?
В типичной коробке DSG используется два первичных вала. Такая конструкция связана с особенностями работы двух сцеплений: один вал отвечает за нечётные передачи, второй — за чётные. Это позволяет переключать передачи практически без разрыва тяги, поскольку пока одно сцепление удерживает текущую передачу, другое готовит следующую. Благодаря этому достигается высокая плавность и быстрота переключений.
