Сузуки джимни реле стартера где стоит

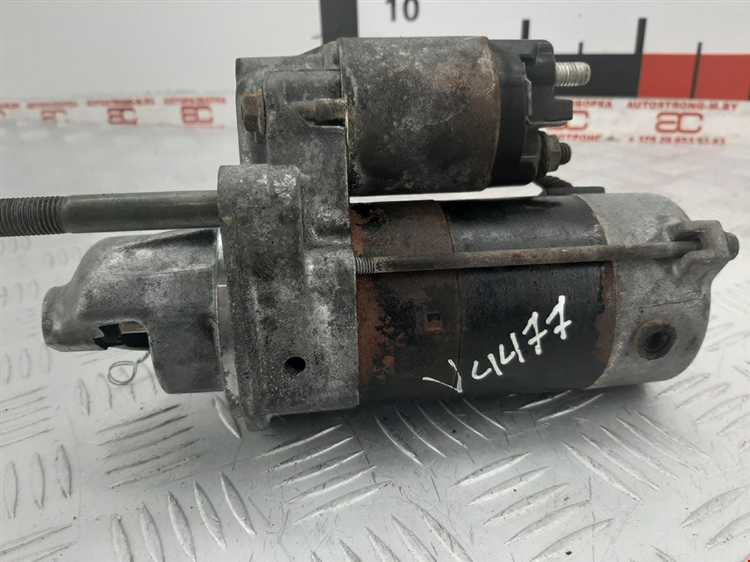

Реле стартера на Сузуки Джимни играет ключевую роль в процессе запуска двигателя. При повороте ключа зажигания именно оно замыкает цепь между аккумулятором и стартером, обеспечивая подачу напряжения на втягивающее реле и электромотор стартера. В случае неисправности этого элемента запуск мотора становится невозможен, даже если сам стартер и аккумулятор находятся в рабочем состоянии.

Наиболее распространённое расположение реле стартера в модели Suzuki Jimny – в монтажном блоке под капотом, ближе к аккумулятору. Конкретное местоположение зависит от поколения автомобиля и года выпуска. Для Jimny третьего поколения (с 1998 по 2018 годы) реле обычно размещено в блоке предохранителей с водительской стороны моторного отсека. Оно может быть обозначено как “Starter Relay” или иметь маркировку в виде сокращения ST.

Для получения доступа к реле необходимо демонтировать крышку блока предохранителей. В ряде комплектаций потребуется ослабить фиксатор или сдвинуть пластиковую защёлку. При этом важно заранее отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Проверка исправности реле может быть выполнена при помощи мультиметра или методом замены на заведомо рабочий аналог.

Замена реле стартера занимает несколько минут и не требует специального инструмента, за исключением, возможно, пинцета для извлечения реле из гнезда. При подборе нового элемента следует обращать внимание на его номинал, соответствие цоколёвке и оригинальный номер производителя. Использование неподходящего реле может привести к нестабильной работе системы запуска двигателя.

Где находится реле стартера на разных поколениях Suzuki Jimny

Реле стартера на Suzuki Jimny располагается в разных зонах в зависимости от поколения и типа кузова. Знание точного расположения реле упрощает диагностику и замену узла, особенно в условиях ограниченного доступа под капотом.

• Jimny JA11 / JA12 / JA22 (производство до 1998 года): реле стартера находится в подкапотном блоке реле и предохранителей, с водительской стороны, ближе к лонжерону. Чтобы получить доступ, необходимо открыть крышку блока и найти реле с маркировкой “START” или “ST”.
• Jimny третьего поколения (JB23, JB33, JB43, 1998–2018): реле установлено внутри салона, под панелью приборов с водительской стороны, рядом с монтажным блоком. В некоторых комплектациях возможно дублирование реле в подкапотном отсеке. Для демонтажа понадобится снять нижнюю пластиковую накладку под рулевой колонкой.
• Jimny четвёртого поколения (JB64, JB74, с 2018 года): реле стартера встроено в модуль управления под капотом, с левой стороны моторного отсека рядом с аккумулятором. Отдельного реле с доступом «снаружи» может не быть – оно интегрировано в электронный блок (IPDM), и замена требует демонтажа всего модуля.

При замене реле важно учитывать тип кузова (например, Jimny Sierra может иметь отличия по размещению), а также региональную спецификацию, поскольку японские и европейские версии могут отличаться в деталях компоновки электрооборудования. Для точной идентификации рекомендуется использовать схему конкретной модели по VIN-коду.

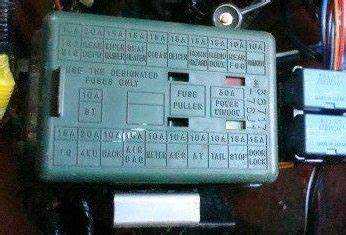

Как визуально распознать реле стартера под капотом

Реле стартера в Suzuki Jimny обычно расположено в монтажном блоке предохранителей под капотом, ближе к аккумулятору или к левой стороне моторного отсека (со стороны водителя). Внешне оно представляет собой пластиковый прямоугольный или кубический корпус черного или серого цвета, на котором могут быть нанесены буквенно-цифровые обозначения типа «ST», «STA», «Starter Relay» или номер позиции по схеме блока.

Одним из отличительных признаков реле стартера является наличие мощных контактных клемм и расположение рядом с другими реле, отвечающими за запуск и электропитание. Оно обычно больше реле вспомогательных цепей и часто имеет усиленный корпус для защиты от вибраций и перепадов температуры.

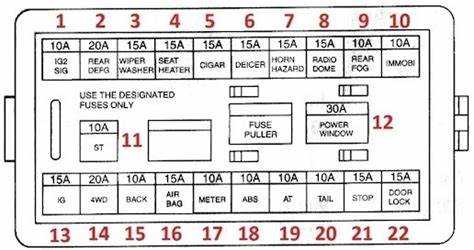

Для точного распознавания рекомендуется снять крышку монтажного блока и свериться с внутренней схемой, нанесённой на её обратной стороне. На схеме реле стартера может быть обозначено пиктограммой с изображением стартера или сокращением ST. Иногда производитель использует цветовое кодирование: реле стартера может отличаться по оттенку корпуса от соседних реле.

Если сомневаетесь в назначении конкретного реле, можно временно заменить его идентичным по размеру и форме реле из соседней цепи, не критичной для запуска двигателя (например, реле противотуманных фар), чтобы проверить реакцию системы на поворот ключа зажигания.

Что нужно демонтировать для доступа к реле стартера

На большинстве модификаций Suzuki Jimny реле стартера расположено в монтажном блоке под капотом или в салоне под панелью приборов. Чтобы получить к нему доступ, требуется частичная разборка окружающих элементов.

Для Jimny поколения JA22W и JB23: реле находится под капотом, в основном блоке предохранителей с левой стороны. Для доступа необходимо:

1. Отсоединить минусовую клемму аккумулятора.

2. Снять пластиковую крышку монтажного блока предохранителей.

3. Аккуратно извлечь реле, используя тонкий пинцет или съёмник – руками это сделать сложно из-за плотной посадки.

Для Jimny JB43 и JB74 (салонный вариант): реле стартера может располагаться за бардачком или возле рулевой колонки. В этом случае необходимо:

1. Демонтировать нижнюю накладку панели приборов с водительской стороны, выкрутив крепёжные винты.

2. При наличии – снять нижнюю обивку, закрывающую доступ к релейной панели.

3. Отсоединить разъёмы и осторожно извлечь нужное реле, предварительно определив его по схеме на крышке монтажного блока или по маркировке.

При установке обратно важно убедиться в плотной посадке реле и правильной фиксации всех элементов облицовки, чтобы исключить дребезг и сбои в контактах. Всегда проводите работы с отключённой батареей во избежание короткого замыкания.

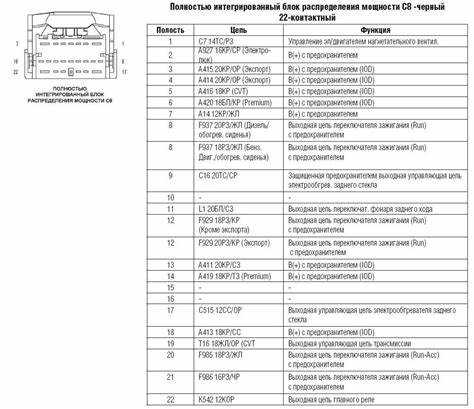

Распиновка реле стартера и особенности подключения

Перед заменой или тестированием реле необходимо убедиться в правильности подключения всех четырёх контактов. Ошибка в коммутации может привести к отсутствию запуска или постоянному вращению стартера даже после отпускания ключа.

При проверке мультиметром сопротивление между 85 и 86 должно быть в пределах 60–90 Ом. При подаче напряжения на эти контакты происходит замыкание между 30 и 87 – это и есть рабочее состояние реле.

Важно учитывать, что в некоторых модификациях Jimny (особенно праворульных с мотором K6A) возможно использование реле с нестандартной распиновкой или встроенным диодом. Перед установкой нового реле следует сверить маркировку корпуса и схему подключения на крышке реле.

Как проверить исправность реле стартера без демонтажа

Для первичной проверки реле стартера на Suzuki Jimny без его снятия достаточно мультиметра и доступа к монтажному блоку. Проверку проводят при отключённой системе зажигания и отсоединённой клемме аккумулятора, если требуется прозвонка.

Находясь возле монтажного блока под капотом, найдите реле стартера по маркировке или по схеме на крышке блока. При включении зажигания и попытке запуска двигателя должно быть слышно характерное щелчание – это признак срабатывания реле. Отсутствие щелчка указывает на возможный обрыв управляющей цепи или неисправность самого реле.

С помощью мультиметра в режиме измерения напряжения проверьте наличие 12 В на управляющем контакте реле при повороте ключа в положение старт. Если напряжение отсутствует, проверьте цепь от замка зажигания до реле. При наличии напряжения и отсутствии щелчка реле с высокой вероятностью неисправно.

Для диагностики цепи силовых контактов переключите мультиметр в режим прозвонки. Не снимая реле, с помощью тонких щупов можно проверить сопротивление между входным и выходным силовыми контактами при включённом зажигании. Если сопротивление остаётся бесконечным, несмотря на подачу управляющего напряжения, внутри реле не происходит замыкания, что свидетельствует о его неисправности.

Дополнительно можно временно поменять реле местами с заведомо исправным аналогичным реле из монтажного блока. Если после замены двигатель запускается, проблема в исходном реле стартера.

Чем заменить штатное реле стартера в случае неисправности

Для Suzuki Jimny с реле стартера, вышедшим из строя, допускается установка аналогичных по техническим характеристикам изделий от проверенных производителей. Важно подбирать реле с номинальным напряжением 12 В и током коммутации не менее 80 А, чтобы обеспечить надежное включение стартера без перегрева и пробоев.

Часто используют реле моделей Bosch серии 033 или аналогичные с четырьмя контактами (85, 86, 30, 87), которые полностью совместимы по габаритам и распиновке с оригиналом Suzuki. Также подходят реле от Mitsubishi, Hella, Vemo с техническими параметрами, соответствующими оригиналу.

Если штатное реле недоступно, можно рассмотреть установку универсального автомобильного реле с аналогичными параметрами, дополнительно смонтировав предохранитель 40–50 А в цепь питания стартера для защиты электрооборудования.

В случае самостоятельной замены важно обеспечить надежное крепление и плотный контакт клемм, а также проверить правильность подключения, чтобы избежать повреждений электрики и стартера.

Вопрос-ответ:

Где конкретно расположено реле стартера на Suzuki Jimny разных годов выпуска?

Реле стартера на Suzuki Jimny обычно находится в моторном отсеке, рядом с аккумулятором или в блоке предохранителей. В моделях последних годов его размещают внутри пластикового корпуса, который защищает от влаги и грязи. В более старых версиях реле может находиться ближе к стартеру, под капотом с левой или правой стороны двигателя, в зависимости от поколения автомобиля.

Как получить доступ к реле стартера для проверки или замены на Suzuki Jimny?

Для доступа к реле стартера сначала необходимо открыть капот и найти блок предохранителей или монтажный блок, в котором расположено реле. В некоторых версиях потребуется снять защитную крышку блока, открутить несколько крепежных элементов или демонтировать воздухозаборник, чтобы освободить пространство. Важно работать аккуратно, чтобы не повредить соседние компоненты и провода.

Какие признаки указывают на неисправность реле стартера в Suzuki Jimny?

Если при повороте ключа стартер не реагирует, слышен щелчок, но мотор не запускается, или стартёр срабатывает с задержкой, это может быть связано с неисправным реле. Также возможны перебои в работе стартера, когда машина заводится не с первого раза, или слышен постоянный щелчок реле без запуска двигателя. Проверка реле должна стать одним из первых шагов при диагностике.

Можно ли проверить исправность реле стартера без его снятия на Suzuki Jimny?

Да, в ряде случаев диагностику проводят без демонтажа. Используют мультиметр для измерения напряжения на контактах реле при попытке запуска двигателя. Также можно проверить наличие щелчка при подаче напряжения на катушку реле. Если есть доступ к проводке, измеряют сопротивление и целостность цепи. Такой способ помогает быстро определить работоспособность реле без разбора блока.

Какие варианты замены реле стартера подходят для Suzuki Jimny при отсутствии оригинальной детали?

При отсутствии оригинального реле можно использовать аналоги от других моделей с идентичными техническими характеристиками — номиналом катушки, напряжением и типом контактов. Важно подбирать деталь по параметрам, чтобы избежать перегрузок и некорректной работы стартера. Некоторые универсальные реле подходят, если их корпус и крепеж позволяют установить на штатное место без доработок.

Где именно находится реле стартера на Suzuki Jimny и как получить к нему доступ для проверки или замены?

Реле стартера на Suzuki Jimny расположено в моторном отсеке, обычно вблизи аккумулятора и блока предохранителей. Чтобы добраться до него, нужно открыть капот и найти пластиковый корпус с набором реле и предохранителей. Для доступа к реле может потребоваться снять крышку блока или удалить защитные панели, если они присутствуют. В зависимости от поколения автомобиля, место может незначительно отличаться, но чаще всего реле крепится на металлической планке или в отдельном разъёме рядом с главным электропитанием стартера. Перед проверкой или заменой рекомендуется отключить аккумулятор, чтобы избежать коротких замыканий и повреждения электрооборудования.
