Трансформатор Тесла – это резонансный трансформатор повышающего типа, способный генерировать высокочастотные переменные напряжения до сотен киловольт при частотах от десятков килогерц до нескольких мегагерц. Его работа основана на явлении резонанса между первичной и вторичной катушками, что обеспечивает эффективную передачу энергии без прямого электрического соединения.
Основной принцип работы трансформатора – накачка энергии в первичную катушку с помощью высокочастотного генератора, которая через воздушный зазор индуцирует напряжение в вторичной катушке. Для достижения максимальной мощности и минимальных потерь важно точно настраивать резонансные частоты обеих обмоток и учитывать параметры индуктивности и ёмкости.
Использование трансформатора Тесла в качестве источника энергии требует контроля режима работы, особенно параметров частоты и амплитуды выходного сигнала. Конструктивные особенности, такие как форма и количество витков катушек, материалы сердечников и качество изоляции, существенно влияют на эффективность преобразования энергии и безопасность эксплуатации.

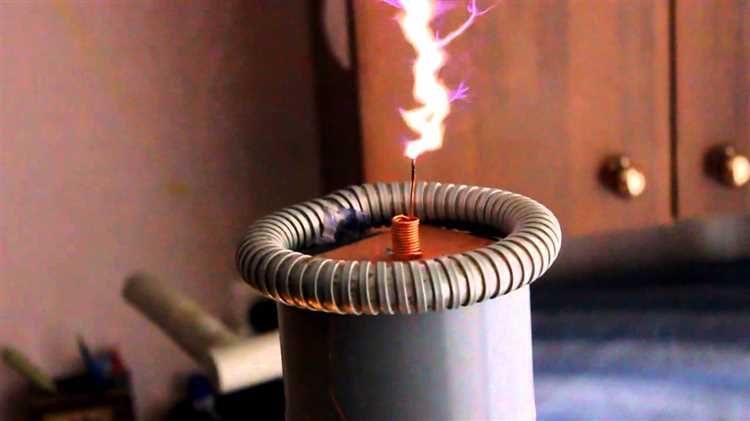

Роль резонансного контура в передаче энергии трансформатором Тесла
Резонансный контур в трансформаторе Тесла представляет собой LC-цепь, состоящую из индуктивности первичной катушки и конденсатора. Настройка на резонансную частоту обеспечивает максимальную передачу энергии между первичной и вторичной обмотками за счет минимизации потерь и увеличения амплитуды колебаний.
Оптимальное согласование резонансных частот первичного и вторичного контуров необходимо для эффективного накопления и передачи энергии. В случае расстройки резонанса снижается коэффициент передачи, увеличиваются потери на тепловыделение и снижается выходное напряжение.
Для достижения резонанса важно точно подбирать емкость конденсатора и параметры катушек с учетом рабочего диапазона частот, обычно в пределах от десятков килогерц до нескольких мегагерц. Применение переменных конденсаторов или систем подстройки позволяет компенсировать изменения параметров и поддерживать устойчивый резонанс в процессе работы.
Резонансный контур также формирует высокий коэффициент добротности (Q), что способствует генерации напряжений, значительно превышающих входное, за счет накопления энергии в магнитном и электрическом полях. Высокое значение Q требует использования качественных материалов и точного монтажа для снижения потерь из-за паразитных сопротивлений и токов утечки.
Влияние частоты и напряжения на выходные характеристики устройства
Частота входного сигнала трансформатора Тесла напрямую влияет на резонансные свойства контура и эффективность передачи энергии. При увеличении частоты выше оптимальной резонансной точки происходит снижение амплитуды выходного напряжения из-за смещения фазы между индуктивностью и ёмкостью контура. Рекомендуется точно настраивать частоту возбуждения на резонансную, которая обычно находится в диапазоне от нескольких сотен килогерц до нескольких мегагерц, в зависимости от параметров катушек и конденсаторов.
Напряжение на первичной обмотке определяет максимальную энергию, которая может быть передана на вторичную. Повышение напряжения увеличивает выходное напряжение пропорционально, но требует учёта ограничений по пробивному напряжению изоляции и электрической прочности компонентов. При превышении максимально допустимого напряжения возрастает риск пробоя и повреждения устройства.
Оптимальное соотношение частоты и напряжения обеспечивает максимальный коэффициент усиления выходного сигнала и стабильную работу без перегрева. Практически для стандартных моделей трансформаторов Тесла эффективной считается настройка на частоту 250–500 кГц при напряжении питания от 5 до 15 кВ, с учётом качества и толщины проводов, а также материалов сердечника, если он применяется.
Для повышения выходных характеристик рекомендуется использовать генераторы с возможностью плавной регулировки частоты и стабилизированное питание с минимальными пульсациями. Это снижает потери энергии в виде тепла и способствует стабильному формированию высоковольтных импульсов на вторичной обмотке.
Типы катушек и их применение в конструкциях трансформаторов Тесла
- Цилиндрическая катушка с намоткой в один слой – стандартный тип вторичной катушки. Применяется для создания высокой индуктивности при минимальных потерях. Обычно изготавливается из эмалированного медного провода диаметром 0.1–0.3 мм, с числом витков от 700 до 1500, длиной около 20–40 см и диаметром 5–10 см. Этот тип обеспечивает высокий добротный коэффициент (Q), что критично для резонансного усиления.
- Первичная катушка с плоской спиральной намоткой – используется для формирования высокой индуктивности при компактных размерах. Изготавливается из толстого медного провода (1–3 мм) с 5–10 витками. Располагается концентрично под вторичной катушкой. Такая конструкция уменьшает паразитные емкости и позволяет точнее настраивать резонанс.
- Катушка с конусной формой – применяется для улучшения распределения электрического поля вдоль вторичной катушки и уменьшения потерь из-за коронного разряда. Конусная намотка повышает устойчивость к пробоям и увеличивает максимальное выходное напряжение.
- Бифилярная намотка первичной катушки – параллельное наматывание двух проводов позволяет уменьшить индуктивность рассеяния и повысить взаимную индукцию между первичной и вторичной катушками, что улучшает энергоэффективность трансформатора.
Рекомендуется применять первичную катушку с минимальным числом витков из толстого провода для снижения потерь на токи рассеяния и избегать излишнего взаимного влияния между слоями. Вторичная катушка должна иметь максимально равномерную и плотную намотку, исключающую механические деформации, что повышает стабильность резонансных параметров.
При выборе материалов провода предпочтение отдается медным проводам с высоким качеством изоляции, способным выдерживать высокое напряжение и минимизировать токи утечки. Использование специальных эмалей или покрытий с высокой диэлектрической прочностью способствует увеличению срока службы и надежности трансформатора.
Методы снижения потерь энергии при работе трансформатора
Оптимизация геометрии первичной и вторичной катушек способствует уменьшению рассеяния магнитного поля. Концентрические и параллельные расположения витков с точным расчетом расстояний позволяют достичь максимального магнитного связывания и минимизировать индуктивные потери.
Использование резонансного контура с тщательно подобранной ёмкостью и индуктивностью обеспечивает максимально эффективную передачу энергии на резонансной частоте, что снижает потери на гармоники и повышает коэффициент трансформации.
Применение высококачественных диэлектрических материалов для изоляции снижает токи утечки и диэлектрические потери, особенно при работе на высоких напряжениях и частотах. Например, использование полимерных или слюдяных изоляторов повышает электрическую прочность и стабильность параметров трансформатора.
Аккуратное и плотное наматывание катушек снижает паразитные ёмкости и индуктивности, что уменьшает потери на высших гармониках и улучшает форму выходного сигнала. Также важно избегать острых краёв проводов и обеспечить надежное соединение для снижения контактного сопротивления.
Внедрение активных систем управления, таких как фазовые контроллеры и обратная связь по напряжению, позволяет динамически подстраивать режим работы трансформатора, поддерживая оптимальные параметры и минимизируя избыточные потери энергии.
Безопасность эксплуатации и защита от перенапряжений
Трансформатор Тесла генерирует высокочастотные напряжения, достигающие сотен киловольт, что требует обязательного соблюдения мер безопасности для предотвращения электрических поражений и повреждения оборудования. Все операции с устройством должны выполняться при отключенном питании и использовании средств индивидуальной защиты – изолирующих перчаток и резиновой обуви.
Для снижения риска пробоя изоляции и повреждения элементов применяется установка искровых промежутков, которые эффективно ограничивают перенапряжения выше заданного уровня. Значение пробивного напряжения искрового промежутка выбирается с учетом максимального рабочего напряжения и с запасом не менее 20%.
Использование варисторов и стабилитронов в цепях питания позволяет дополнительно подавлять высокочастотные выбросы и мгновенные скачки напряжения, возникающие при резком изменении нагрузки или при коммутации. Рекомендуется подключать варисторы с номинальным напряжением на 10–15% выше рабочего напряжения трансформатора для предотвращения ложных срабатываний.
Экранное заземление корпуса и высокочастотных элементов трансформатора обеспечивает безопасный отвод паразитных токов и снижает электромагнитное излучение. Контроль качества заземляющего контура должен проводиться с измерением сопротивления не выше 4 Ом, что соответствует нормам электробезопасности.
Применение защитных предохранителей и автоматических выключателей с характеристикой, подходящей к параметрам трансформатора, предотвращает повреждение схемы при коротких замыканиях или перегрузках. Важно подбирать элементы с задержкой срабатывания, учитывая индуктивные токи, чтобы исключить ложные отключения при пуске устройства.

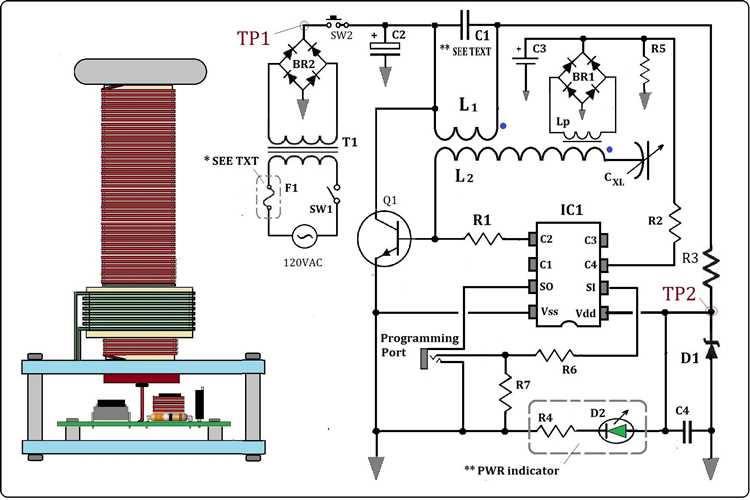

Практические примеры использования трансформатора Тесла для питания устройств
Трансформатор Тесла применяется для беспроводной передачи энергии в маломощных устройствах, таких как светодиодные лампы и радиоприёмники, позволяя отказаться от проводных соединений. Например, катушка Тесла мощностью 50 Вт может обеспечить стабильное освещение LED-лампы напряжением 12 В на расстоянии до 30 см без проводов.
В экспериментах с беспроводной зарядкой аккумуляторов NiMH и Li-ion через резонансные катушки Тесла достигнута эффективность передачи энергии около 70-80% при расстоянии 10-15 см, что позволяет использовать их для питания портативной электроники с низким энергопотреблением.
Для питания высокочастотных радиопередатчиков и генераторов импульсных сигналов трансформатор Тесла обеспечивает высокий коэффициент трансформации и возможность генерации напряжений до нескольких десятков киловольт, что используется в системах исследования плазмы и электрофизических установках.
В промышленности трансформаторы Тесла применяют для подзарядки датчиков и систем мониторинга в зонах с ограниченным доступом к электрической сети, где проводные подключения невозможны или нежелательны. В таких случаях используется резонансная частота 100-500 кГц, обеспечивающая оптимальный баланс мощности и дальности передачи.
При создании беспроводных систем освещения на основе трансформатора Тесла важно учитывать качество резонансного контура и минимизировать паразитные потери, что достигается подбором емкости и индуктивности с допуском не более 2%. Регулировка резонансной частоты позволяет оптимизировать подачу энергии под конкретное устройство.
Вопрос-ответ:
Как трансформатор Тесла генерирует высокое напряжение без прямого контакта с нагрузкой?
Трансформатор Тесла работает по принципу резонансной индуктивной связи между первичной и вторичной катушками. В первичной катушке создаётся переменное магнитное поле высокой частоты, которое индуцирует электрический ток во вторичной катушке. При правильном подборе частоты и параметров катушек возникает резонанс, что значительно увеличивает выходное напряжение на вторичной стороне. При этом передача энергии происходит без физического контакта, так как электромагнитное поле передаёт энергию в пространство между катушками.
Почему в трансформаторе Тесла используется резонансный контур и как он влияет на эффективность передачи энергии?
Резонансный контур создаёт условия, при которых индуктивность катушки и ёмкость конденсатора взаимодействуют таким образом, что ток и напряжение усиливаются в определённом частотном диапазоне. В трансформаторе Тесла это позволяет минимизировать потери энергии на первичной стороне и повысить выходное напряжение на вторичной катушке. Благодаря резонансу энергия циркулирует между элементами контура, накапливаясь и усиливаясь, что повышает эффективность передачи без необходимости в проводных соединениях.
Какие параметры катушек влияют на частоту резонанса и выходные характеристики трансформатора Тесла?
Основными параметрами являются индуктивность катушек и их паразитная ёмкость. Индуктивность определяется числом витков, диаметром и длиной катушки, а ёмкость — геометрией и расположением проводов. Частота резонанса вычисляется по формуле, учитывающей эти параметры (f = 1 / (2π√(LC))). Для достижения максимального напряжения необходимо согласовать резонансные частоты первичной и вторичной катушек. Также важны качество намотки, материалы и минимизация потерь из-за паразитных элементов.
В каких сферах трансформатор Тесла может служить источником энергии и насколько это практично в современных условиях?
Трансформатор Тесла используют в научных экспериментах, образовательных демонстрациях и специализированных системах беспроводной передачи энергии на короткие расстояния. В промышленности и быту применение ограничено из-за высокой частоты, нестабильности выходных характеристик и требований к безопасности. Однако отдельные разработки в области беспроводной зарядки и передачи энергии используют принципы, схожие с трансформатором Тесла, но с более контролируемыми параметрами и технологиями.
Как обеспечить безопасность при работе с трансформатором Тесла, учитывая высокое напряжение на выходе?
Безопасность требует соблюдения нескольких мер: применение заземления, использование защитных кожухов, дистанционное управление устройством и установка защитных разрядников для предотвращения перенапряжений. Важно избегать прямого контакта с выходными элементами во время работы, а также контролировать уровень мощности и частоту. Рекомендуется использовать изоляционные материалы с высокой диэлектрической прочностью и соблюдать правила электробезопасности, чтобы исключить риск поражения электрическим током и повреждений оборудования.
