При сборке двигателя ВАЗ 2106 особенно важно правильно ориентировать шатуны, поскольку ошибка на этом этапе может привести к неравномерному износу цилиндров, повышенному шуму и снижению ресурса силового агрегата. Конструкция шатунно-поршневой группы предполагает асимметрию, и установка в неверном направлении нарушает заложенные заводом допуски и зазоры.
На шатуне ВАЗ 2106 с одной стороны имеется прилив с маркировкой и скошенный торец. Эта часть должна быть ориентирована к маховику – то есть назад по ходу автомобиля. Противоположная сторона, где отсутствует фаска или есть гладкая поверхность, должна смотреть в сторону передней крышки двигателя. Это правило действует как для первого и четвёртого цилиндров, так и для второго и третьего – независимо от взаимного расположения шатунов в паре.
Также необходимо учитывать расположение замков поршневых колец. Они должны быть ориентированы строго в соответствии с заводской схемой, чтобы избежать прорыва газов и повышенного расхода масла. При этом сам поршень, как и шатун, имеет ориентацию: смещение пальца относительно оси симметрии требует установки строго в заданном направлении.
При сборке пары «шатун-поршень» и установке её в блок цилиндров важно проверять, не перепутаны ли крышки шатунов, поскольку каждая из них индивидуально притёрта к своему основанию. Кроме того, номер на крышке и на теле шатуна должен совпадать, а метка «П» или «ПЕР» на боковине – указывать на сторону переда двигателя.
Как определить переднюю и заднюю сторону шатуна ВАЗ 2106
Перед установкой шатунов в двигатель ВАЗ 2106 необходимо точно определить их ориентацию. Неправильное направление может привести к преждевременному износу вкладышей, поршней и коленчатого вала.
На шатуне ВАЗ 2106 с завода имеются технологические метки, позволяющие определить, где передняя сторона, а где задняя. Основной ориентир – фаска на крышке шатуна. Она должна быть обращена в сторону против фронта двигателя, то есть к маховику. Эта фаска выполнена для предотвращения контакта шатуна с радиусными переходами шатунной шейки коленвала.
Также обращайте внимание на маркировку номеров цилиндров. Заводская маркировка выбивается с одной стороны шатуна и должна быть ориентирована к передней части двигателя (со стороны шкива коленвала).
Если маркировка стерта или шатун заменён, необходимо сравнить положение масляного канала: отверстие для подачи масла на стенке головки шатуна должно совпадать с отверстием на шейке коленчатого вала при установке. Обычно это отверстие смещено в сторону маховика – это дополнительный ориентир.
При установке шатунов также необходимо соблюдать их парность по весу и соответствие поршня конкретному цилиндру, поскольку шатунно-поршневая группа подгоняется индивидуально на заводе или при капитальном ремонте.
Значение фаски на крышке шатуна при установке
При установке шатунов фаска должна быть обращена в сторону противоположную маховику, то есть в сторону передней части двигателя. Это правило одинаково для всех четырёх цилиндров. Несоблюдение этого направления может привести к смещению смазочных каналов и нарушению геометрии сопряжения шатунной крышки с шатуном, что увеличивает риск задиров и преждевременного износа.
Фаска также служит контрольным элементом при подборе крышки к соответствующему шатуну. Крышки не взаимозаменяемы, и неправильная установка даже идентичных по маркировке деталей приводит к перекосу и нестабильной работе двигателя. При сборке необходимо точно совместить метки и обеспечить плотную посадку крышки без перекосов. Момент затяжки гаек должен соответствовать заводским значениям – 4,3–4,7 кгс·м.
Перед установкой важно очистить фаску от загрязнений, чтобы избежать ложных ориентиров. Даже небольшие остатки старой смазки или углеродистых отложений могут исказить визуальное восприятие направления. Для проверки используется и ориентация замков вкладышей, которые также должны быть обращены наружу относительно коленчатого вала.
Ориентация стрелки или литой метки на шатуне
На шатунах ВАЗ 2106 с завода нанесена стрелка или литая метка в виде треугольника. Эта метка служит ориентиром при установке шатуна в двигатель. Стрелка должна быть направлена в сторону передней части двигателя, то есть к шкиву коленвала.
Неправильная ориентация приводит к смещению оси поршня относительно оси цилиндра, что вызывает повышенный износ поршня, втулки шатуна и возможное задевание юбки поршня о стенки цилиндра. Кроме того, шатун может быть сдвинут по оси коленвала, что создаёт неравномерную нагрузку на коренные и шатунные шейки.
При установке шатунов важно убедиться, что стрелка на всех четырёх шатунах направлена одинаково – к передней части двигателя. Если метка отсутствует или стерта, необходимо ориентироваться по расположению фаски на крышке шатуна и соотношению смещения отверстия под палец относительно тела шатуна, но в этом случае установка требует дополнительной проверки с использованием исправного шатуна в качестве образца.
Любые отклонения от правильной ориентации приводят к искажению геометрии работы кривошипно-шатунного механизма и сокращению ресурса двигателя. Поэтому при сборке узла необходимо контролировать направление метки у каждого шатуна.
Влияние направления установки на износ коленвала и вкладышей
При неправильной установке шатуна на ВАЗ 2106 повышается риск неравномерного распределения нагрузки на шейку коленчатого вала. Это особенно критично для передней и задней шатунных шеек, где осевая нагрузка может возрастать из-за перекоса в системе шатун–поршень.
Основные последствия неправильной ориентации шатуна:
- Смещение пятна контакта вкладыша приводит к локальному перегреву и ускоренному износу антифрикционного слоя.
- Увеличение радиального биения вала из-за асимметрии сил, что вызывает повышенный износ коренных шеек и нарушение геометрии каналов масляной системы.
- Повышенные нагрузки на кромки вкладышей сокращают срок их службы и могут вызвать задиры на поверхности коленвала.
На шатунных крышках и самих шатунах предусмотрены метки (стрелки или литьевые символы), указывающие сторону установки. Они должны быть ориентированы в сторону передней части двигателя. Игнорирование этого требования нарушает соосность сопрягаемых деталей.
Рекомендуется при сборке использовать динамометрический ключ и следовать предписанному моменту затяжки шатунных болтов (4,3–4,6 кгс·м). Любые перекосы или отклонения от штатной схемы установки снижают ресурс не только вкладышей, но и всего кривошипно-шатунного механизма.
Ошибки при установке шатунов и их последствия
Неправильная ориентация шатуна приводит к смещению нагрузки на зеркало цилиндра и шейку коленчатого вала. Это вызывает ускоренный износ вкладышей и увеличение бокового давления на поршень, что может привести к появлению задиров и овальности цилиндров.
Установка крышки шатуна в неверном положении нарушает соосность постелей, что вызывает нестабильное давление в масляной пленке и, как следствие, перегрев и выкрашивание вкладыша. Шейка коленвала при этом подвергается точечным нагрузкам, ускоряя износ и создавая риск задиров.
Перепутанные шатуны между цилиндрами изменяют фазу работы пары шатун–поршень, нарушая балансировку и распределение масс. Это увеличивает вибрации, снижает ресурс коленчатого вала и может привести к разрушению вкладыша или обрыву шатуна.
Неправильный момент затяжки шатунных болтов приводит либо к их самопроизвольному ослаблению, либо к деформации крышки. В обоих случаях происходит потеря контакта между вкладышем и постелью, что ведет к проворачиванию вкладыша и поломке двигателя.
Применение старых шатунных болтов без проверки на удлинение или наличие микротрещин повышает риск их срыва при нагрузке. При разрушении болта крышка может разлететься, повредив цилиндр, коленвал и блок двигателя.
Проверка правильности установки шатунов до запуска двигателя
Перед запуском двигателя необходимо убедиться в корректности установки шатунов, чтобы избежать повреждений коленвала, вкладышей и цилиндров. Ошибки на этом этапе ведут к снижению ресурса и повышенному износу деталей.
- Визуальный осмотр положения шатунов:
- Убедитесь, что литая метка или стрелка на шатунной шейке направлена в сторону передней части двигателя.
- Проверьте совпадение фасок на крышках шатунов с направлением вращения коленвала.
- Отсутствие перекосов или смещений крышек шатунов по отношению к основной части шатуна.
- Проверка свободного вращения коленвала:
- Поверните коленвал вручную, контролируя плавность хода шатунов.
- Отсутствие заклиниваний и сторонних шумов свидетельствует о правильном монтаже.
- Если отмечается повышенное сопротивление, разберите узел для повторной проверки направления и посадки шатунов.
- Контроль за натягом шатунных вкладышей:
- Используйте щуп для замера зазоров между шатуном и коленвалом, ориентируясь на заводские допуски.
- Зазор не должен превышать 0,03 мм и быть меньше 0,01 мм для нормального масляного слоя.
- Проверка на отсутствие контакта шатунов с корпусом блока:
- Шатуны не должны касаться стенок блока цилиндров при повороте коленвала.
- Нарушение этого параметра приводит к быстрому износу и поломкам.
Все проверки рекомендуется проводить с использованием специализированных инструментов – динамометрического ключа, щупов, индикаторов и поверочных шаблонов. В случае сомнений лучше повторно разобрать и проверить узел, чем рисковать ресурсом двигателя.

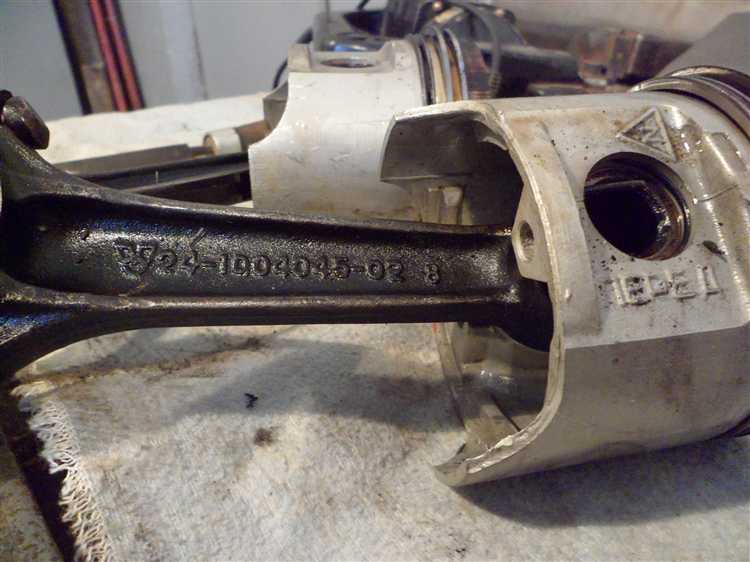

Особенности установки шатунов при капитальном ремонте двигателя
Перед монтажом шатунов необходимо проверить геометрию и износ шеек коленчатого вала, а также состояние шатунных вкладышей. Все детали должны соответствовать заводским допускам по диаметру и круглости.
Шатуны устанавливаются с учётом направления, обозначенного литой стрелкой или отметкой, которая должна быть ориентирована в сторону вращения коленвала. Для ВАЗ 2106 это обычно вперёд – в сторону шкива коленвала.
При капитальном ремонте обязательно заменить шатунные вкладыши на новые, тщательно смазать их маслом перед установкой. Проверить зазор между шатуном и коленвалом с помощью щупа, он должен находиться в пределах 0,01–0,03 мм в зависимости от класса деталей.
Крышки шатунов устанавливаются с фаской наружу, совпадающей с направлением установки шатунов. Болты крепления затягиваются моментом 30–35 Н·м с обязательной проверкой усилия затяжки после первого пуска двигателя.
После сборки коленвал должен свободно проворачиваться вручную без заеданий и перекосов. Проверка биения шатунно-поршневой группы позволяет выявить неправильную ориентацию шатунов или несоответствие размеров деталей.
Установка шатунов в неправильном направлении при капитальном ремонте приводит к ускоренному износу вкладышей, повышенной вибрации и может вызвать выход двигателя из строя в короткие сроки.
Вопрос-ответ:
Как определить переднюю и заднюю сторону шатуна при установке на ВАЗ 2106?
На шатунах ВАЗ 2106 обычно есть литая метка или стрелка, которая указывает направление к передней части двигателя. Передняя сторона шатуна должна быть направлена в сторону ведущего шкива коленвала. Если метка отсутствует, ориентироваться можно по фаске на крышке шатуна — она должна быть с той же стороны, что и передняя часть двигателя. Неправильная ориентация приводит к повышенному износу вкладышей и коленвала.
Какие последствия могут возникнуть при неправильном направлении установки шатунов?
Если шатуны установлены в обратном направлении, нагрузка на вкладыши и коленвал распределяется неправильно. Это приводит к ускоренному износу сопрягаемых поверхностей, снижению ресурса двигателя, появлению посторонних шумов и вибраций. В некоторых случаях может возникнуть заклинивание шатунов или повреждение коренных и шатунных подшипников, что потребует повторного капитального ремонта.
Можно ли переставлять шатуны при капитальном ремонте двигателя и как это влияет на работу?
При капитальном ремонте шатунные комплекты желательно ставить на свои места, если нет дефектов или износа. Перестановка шатуна на другой цилиндр возможна, но требует тщательной проверки размеров и допусков, так как посадочные поверхности и вкладыши могут иметь индивидуальную подгонку. Несоблюдение этих требований приводит к нарушению зазоров и ухудшению смазки, что сокращает срок службы деталей.
Как проверить правильность установки шатунов до первого запуска двигателя?
После сборки двигателя нужно проверить, чтобы стрелки или метки на шатунах были направлены в сторону передней части мотора. Затем следует убедиться в отсутствии люфта и заеданий при проворачивании коленвала вручную. Проверяется правильность натяга вкладышей и совпадение фасок. Важно провести визуальный контроль и измерения зазоров микрометром или щупом, чтобы избежать проблем при запуске.
