Современные автомобильные магнитолы оснащаются разнообразными входами для подключения внешних устройств. Среди них особенно часто встречаются разъёмы Aux и CVBS IN. Несмотря на схожесть в назначении – расширение мультимедийных возможностей – эти интерфейсы работают с разными типами сигналов и служат для разных задач.
Aux (AUX IN) – это аналоговый линейный вход, предназначенный для передачи аудиосигнала. Через него к магнитоле можно подключать смартфоны, MP3-плееры, планшеты и любые другие устройства с выходом на наушники. Стандартный разъём – 3.5 мм мини-джек. Звук передаётся без цифровой обработки, поэтому качество будет зависеть от кабеля и источника сигнала. Aux не передаёт изображение, только стереозвук.
CVBS IN – это композитный видеовход, рассчитанный на аналоговый видеосигнал формата Composite Video Baseband Signal. Обычно используется для подключения камер заднего вида, внешних видеоплееров и цифровых приставок. Разъём CVBS часто реализуется в виде RCA («тюльпан») жёлтого цвета. Его использование требует соблюдения определённых параметров: видеосигнал должен соответствовать стандартам PAL или NTSC, а длина кабеля – не превышать рекомендуемых значений во избежание искажений.
Перед подключением устройств важно убедиться в наличии соответствующих входов в магнитоле, а также проверить совместимость по напряжению и формату сигнала. Для стабильной работы CVBS камеры желательно наличие экранированного кабеля и правильной подачи питания – чаще всего 12 В от реверсивного сигнала задней передачи.
Чем отличается вход Aux от CVBS IN на практике
Вход Aux предназначен для передачи аналогового стереозвука. Он используется для подключения внешних аудиоустройств – смартфонов, MP3-плееров, портативных радиоприёмников – через стандартный 3,5-мм джек или RCA-разъёмы. Воспроизведение происходит напрямую через аудиосистему магнитолы без обработки видеосигнала. Качество звука напрямую зависит от качества кабеля и источника, но даже в бюджетных системах уровень шумов и искажений обычно минимален.
CVBS IN (Composite Video Baseband Signal Input) – это видеовход, который обрабатывает аналоговый композитный видеосигнал. Он используется исключительно для передачи изображения, например, с камеры заднего вида или внешнего видеоплеера. Этот разъём не поддерживает аудиосигнал, поэтому для звука потребуется отдельное подключение. Стандартный формат – RCA (желтый разъём), с разрешением вплоть до 576i или 480i, что ограничивает четкость изображения.
В реальной установке эти входы выполняют разные задачи: Aux задействуют при желании прослушивать музыку с внешнего источника, а CVBS IN – при интеграции видеокамер или видеоустройств. Подключить аудиоплеер к CVBS IN невозможно, так как магнитола просто не распознает сигнал. Аналогично, попытка передать видеосигнал через Aux не даст результата – вход не предназначен для обработки видео.
Если планируется установка камеры заднего вида, при отсутствии CVBS IN потребуется искать переходники или интерфейсные модули, что усложняет подключение. Для аудиосоединений рекомендуется использовать Aux с экранированным кабелем длиной не более 1,5 метров – это снижает вероятность помех от электрооборудования автомобиля.
Для чего нужен Aux-вход в автомагнитоле
Aux-вход в автомобильной магнитоле служит для передачи аналогового аудиосигнала от внешних устройств напрямую в аудиосистему автомобиля. Он представляет собой стандартный 3.5-мм разъём (иногда RCA) и обеспечивает универсальную совместимость с множеством источников звука.
- Подключение смартфонов и плееров: Через Aux можно передавать музыку с любого устройства, имеющего выход на наушники. Это особенно актуально для телефонов без Bluetooth или если беспроводное соединение нестабильно.
- Минимальная задержка: В отличие от Bluetooth, проводное соединение через Aux не вносит задержек, что важно при просмотре видео или во время голосовых звонков через громкую связь.
- Аудио без сжатия: Звук передаётся без цифрового сжатия, характерного для Bluetooth, что даёт преимущество по качеству воспроизведения.
- Работа с устаревшими устройствами: Aux позволяет использовать CD-плееры, кассетные деки и даже портативные радиоприёмники, у которых нет цифровых интерфейсов.
Для использования Aux-входа достаточно обычного аудиокабеля 3.5 мм – он стоит недорого, не требует настройки и работает сразу после подключения. Это делает Aux удобным решением в ситуациях, когда требуется быстро и надёжно воспроизвести звук с внешнего источника.
Какие устройства можно подключить через Aux
Aux-вход на магнитоле предназначен для передачи аналогового аудиосигнала, поэтому к нему можно подключить широкий спектр устройств, оснащённых стандартным 3,5-мм выходом или RCA (через переходник).
Смартфоны и планшеты – одни из самых распространённых источников звука. Через Aux можно воспроизводить музыку, подкасты и навигационные подсказки напрямую с мобильного устройства. Это особенно полезно, если мультимедийная система не поддерживает Bluetooth или USB-воспроизведение.
MP3-плееры и диктофоны, даже устаревшие модели без поддержки цифровых интерфейсов, также легко подключаются через аналоговый вход. Это сохраняет актуальность старых устройств в современном автомобиле.
Ноутбуки и портативные медиаплееры с разъёмом на наушники могут служить источником аудиокниг, фильмов или презентационного звука. Для подключения может понадобиться кабель 3,5 мм – 3,5 мм, либо переходник, если устройство не имеет стандартного аудиоразъёма.
Некоторые игровые консоли (например, Nintendo Switch в портативном режиме) поддерживают передачу аудио через Aux. Это даёт возможность использовать акустику автомобиля для игрового звука в дороге.
Радиоприёмники, плееры на кассетах или CD с линейным выходом также совместимы с Aux. Это удобно, когда хочется использовать специализированное аудиооборудование без вмешательства в штатную систему автомобиля.
Важно использовать экранированный кабель, чтобы избежать помех и сохранить качество звучания, особенно при подключении устройств с нестабильным уровнем сигнала.
Что можно подключить через CVBS IN
Разъём CVBS IN (Composite Video Baseband Signal Input) используется для приёма аналогового видеосигнала. Он предназначен для подключения устройств, передающих изображение в формате композитного видеосигнала (желтый RCA-разъём). Это открывает широкий спектр совместимых устройств, применяемых в автомобильных системах мультимедиа.
Чаще всего через CVBS IN подключают камеры заднего вида. Они автоматически активируются при включении задней передачи, передавая изображение с парковочной разметкой на экран магнитолы. Такой тип подключения удобен и надёжен, особенно в автомобилях без штатной камеры.
Также возможно подключение камер переднего обзора или боковых камер, если они поддерживают композитный выход. Это особенно актуально для внедорожников и автомобилей с пониженной видимостью по бокам.
CVBS IN поддерживает подключение внешних видеоплееров: портативных DVD-проигрывателей, ТВ-тюнеров и мультимедийных приставок. Это позволяет воспроизводить видеофайлы с внешних источников прямо на дисплее магнитолы.
Некоторые владельцы автомобилей используют вход CVBS IN для подключения игровых приставок с аналоговым видеовыходом (например, старых моделей PlayStation или Sega), особенно в путешествиях с детьми.
Важно учитывать, что качество изображения ограничено стандартом SD (480i/576i), поэтому высокое разрешение от HDMI- или HD-SDI-источников CVBS IN не поддерживает. Также необходимо проверять совместимость форматов NTSC/PAL, поскольку магнитолы могут поддерживать только один из них.
Как распознать разъёмы Aux и CVBS IN на задней панели
Разъём Aux на задней панели автомагнитолы обычно выполнен в виде 3.5 мм миниджека или парных RCA-разъёмов (чаще белого и красного цветов). Если используется миниджек, он может быть подписан как «AUX IN» или просто «AUX». В случае RCA-входов надписи могут варьироваться: «AUX L/R», «Audio IN», «Line IN». Цвета при этом стандартные – белый для левого канала, красный для правого.
Разъём CVBS IN представляет собой одиночный RCA-вход жёлтого цвета. Он предназначен для передачи композитного видеосигнала. Обычно он подписан как «CVBS», «Video IN», «AV IN» или «Camera IN». В случае если магнитола поддерживает подключение камеры заднего вида, рядом может находиться надпись «Rear View» или «Reverse Camera», но это также может быть отдельный вход.
Для точной идентификации рекомендуется ориентироваться на цветовую маркировку и текстовые обозначения. Если маркировка отсутствует или стерта, можно использовать техническую документацию на конкретную модель магнитолы или мультиметра для прозвонки контактов. При наличии нескольких похожих разъёмов стоит избегать подключения наугад – это может повредить устройства или саму магнитолу.
Как подключить внешний видеосигнал через CVBS IN

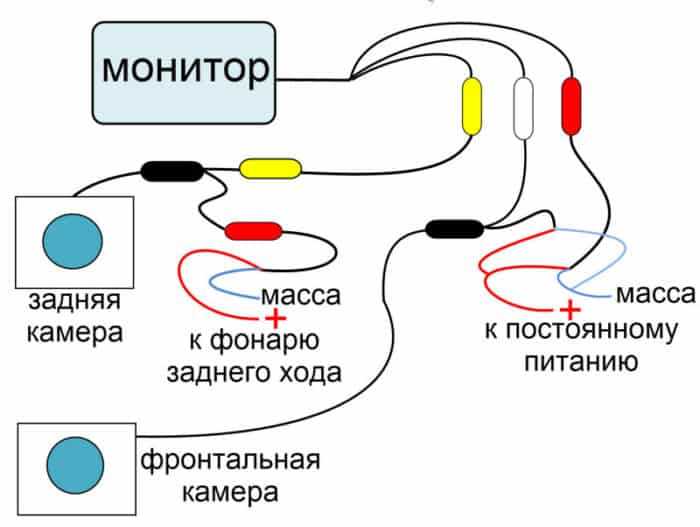

Для подключения внешнего видеоустройства к автомобильной магнитоле через CVBS IN используйте стандартный RCA-кабель с желтым разъемом, отвечающим за видео. Разъем CVBS IN на магнитоле обычно обозначен как «Video In» или «CVBS».
Подключите желтый штекер кабеля к выходу видео на внешнем устройстве (например, видеокамере заднего вида, DVD-плеере или внешнем медиаплеере). Второй конец кабеля вставьте в разъем CVBS IN на магнитоле.
Если устройство имеет раздельные выходы аудио и видео, аудиоканалы подключаются отдельно к AUX или другому соответствующему входу. Для видеосигнала достаточно только CVBS IN.
При подключении камеры заднего вида убедитесь, что питание камеры организовано через отдельный источник, часто подключаемый к заднему ходу автомобиля, чтобы видео автоматически появлялось при включении задней передачи.
После подключения включите магнитолу и переключитесь на видеовход CVBS IN через меню или кнопку источников сигнала. Магнитола должна отобразить картинку внешнего устройства в режиме композитного видеосигнала.
Для стабильной передачи сигнала используйте качественные кабели с хорошей экранировкой, чтобы избежать помех и искажений изображения. Длина кабеля не должна превышать 5-7 метров для сохранения четкости видеосигнала.
Если изображение не появляется, проверьте правильность подключения, целостность кабеля и совместимость формата видео (стандарт PAL или NTSC), который поддерживает магнитола.
Проблемы при подключении через Aux и способы их устранения
Частая проблема – отсутствие звука при подключении устройства через Aux. Причина часто в повреждении кабеля или разъёма. Рекомендуется проверить целостность провода и заменить его при наличии изломов или оголённых проводников.
Другой частый дефект – слабый или искажённый звук. Это может указывать на загрязнение контактов в разъёме или неправильное подключение. Для устранения следует аккуратно очистить разъём от пыли и окислов, а также проверить, что штекер полностью вставлен до упора.
Шумы и помехи возникают из-за плохого экранирования кабеля или близкого расположения силовых линий. Используйте экранированные аудиокабели с качественными штекерами, избегайте параллельного прокладывания рядом с силовыми проводами.
Проблемы с громкостью часто связаны с несоответствием уровней сигнала между устройствами. В таких случаях помогает регулировка громкости на подключаемом устройстве и магнитоле. Если регулировка не помогает, возможно, нужен предусилитель или адаптер уровня сигнала.
Если Aux-вход не распознаётся магнитолой, стоит проверить настройки источника звука и перезагрузить устройство. Иногда помогает переподключение или сброс настроек магнитолы к заводским.

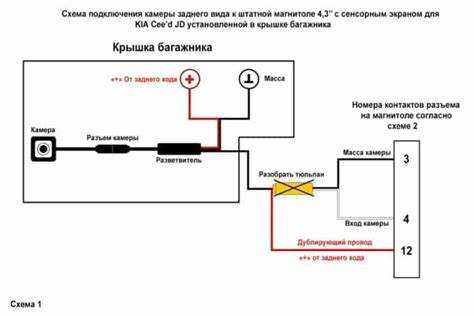

Поддерживает ли ваша магнитола CVBS IN – как это проверить
- Осмотрите заднюю панель магнитолы. Ищите разъём с маркировкой CVBS, Video In, Video Input или просто «Видео». Чаще всего он желтого цвета и похож на стандартный RCA-разъём.
- Изучите инструкцию пользователя. Производитель обычно указывает список поддерживаемых входов. Если CVBS IN присутствует, в разделе подключения будет соответствующая информация с обозначениями и схемами.
- Проверьте меню магнитолы. Перейдите в раздел выбора источника сигнала. Если в списке есть опция «Видео вход», «AV», «CVBS» или аналогичные, устройство поддерживает CVBS IN.
- Используйте внешний видеоустройство. Подключите камеру заднего вида или другой аналоговый видеоисточник через желтый RCA-разъём. При правильном подключении и поддержке входа на экране должна появиться картинка.
- Поищите информацию на официальном сайте. Модель магнитолы можно проверить в спецификациях на сайте производителя, где обычно указывается наличие CVBS IN.
Отсутствие физического разъёма CVBS IN или соответствующего пункта в меню указывает на то, что магнитола такой вход не поддерживает.
Вопрос-ответ:
Что обозначает разъём Aux на автомобильной магнитоле и как он используется?
Aux — это вход для подключения внешних аудиоустройств, таких как смартфоны, плееры или планшеты, с помощью стандартного аудио кабеля с разъёмом 3.5 мм. Через Aux магнитола принимает аналоговый звуковой сигнал, позволяя воспроизводить музыку с подключенного устройства через колонки автомобиля без необходимости Bluetooth или сложных настроек.
Для чего нужен вход CVBS IN на магнитоле и какие устройства можно к нему подключить?
CVBS IN — это видеовход, предназначенный для приёма композитного видеосигнала. Через этот вход можно подключать внешние камеры заднего вида, видеорегистраторы или проигрыватели с аналоговым видео. Такой сигнал передается в формате один канал видео с отдельным разъёмом RCA, обычно жёлтого цвета, что позволяет выводить изображение на экран магнитолы.
Как отличить Aux вход от CVBS IN на задней панели магнитолы, если они расположены рядом?
Обычно разъёмы Aux и CVBS IN различаются цветом и типом штекера. Aux представлен 3.5 мм миниджеком или комплектом RCA (красный и белый — аудио), тогда как CVBS IN — это один RCA-разъём жёлтого цвета, предназначенный для видеосигнала. Часто рядом с каждым разъёмом есть маркировка с надписями AUX или CVBS IN, что помогает определить назначение.
Какие проблемы могут возникнуть при подключении устройства через Aux и как их решить?
Чаще всего проблемы связаны с плохим контактом кабеля, несовместимостью разъёмов или отсутствием звука. Чтобы устранить их, стоит проверить исправность кабеля, плотно вставить штекер в разъём, убедиться, что на магнитоле выбран правильный источник входа. Также возможно, что уровень громкости на подключённом устройстве слишком низкий или устройство заблокировало вывод звука через Aux.
Можно ли подключить через Aux видеоустройство, например камеру заднего вида?
Нет, Aux предназначен исключительно для передачи аудиосигнала. Для подключения видеоустройств, таких как камеры заднего вида, используется вход CVBS IN, который поддерживает композитное видео. Подключение видеокамеры к Aux не даст изображения и может привести к отсутствию сигнала или искажению звука.
