Транзисторы pnp и npn представляют собой два основных типа биполярных транзисторов, которые имеют схожую конструкцию, но различаются по направлению тока и использованию в различных схемах. Основное отличие между ними заключается в том, как осуществляется движение носителей заряда, а именно, в том, какие типы носителей доминируют в каждом из транзисторов.
В транзисторе npn ток проходит через полупроводник от эмиттера к коллектору, когда в базу подается положительное напряжение. В этом случае носителями тока являются электроны, которые двигаются из эмиттера в коллектор. Это делает npn-транзисторы предпочтительными для большинства применений, так как электроны имеют более высокую подвижность по сравнению с дырами.
Для транзистора pnp ситуация противоположна: ток течет от коллектора к эмиттеру, а носителями тока являются «дыры». При этом, чтобы транзистор pnp начал проводить, в базу нужно подать отрицательное напряжение относительно эмиттера. Эти особенности дают pnp-транзисторам свои уникальные применения, особенно в схемах с отрицательным напряжением.
Основные различия между pnp и npn транзисторами связаны не только с направлением тока, но и с характеристиками работы в различных электронных устройствах. Например, npn транзисторы обычно обладают более высокой эффективностью, так как электроны, являясь носителями заряда, двигаются быстрее, чем дыры, что влияет на их характеристики в схемах с высокой частотой переключений.
Выбор между pnp и npn транзистором зависит от специфики схемы и условий работы. npn транзисторы предпочтительны в схемах с положительным источником питания, в то время как pnp часто используются в схемах с отрицательным источником. Также стоит учитывать, что npn транзисторы легче интегрируются в большинство логических схем, что делает их более универсальными в широком спектре приложений.

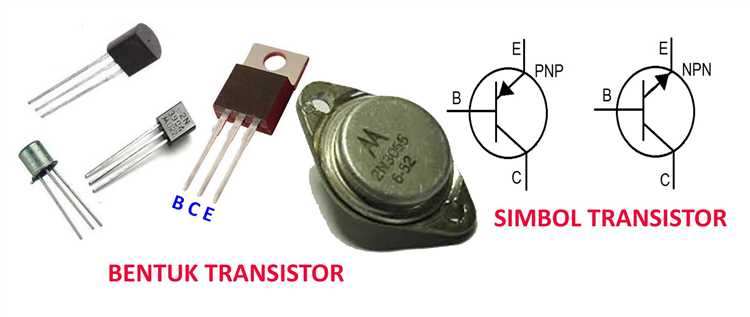

Особенности работы транзисторов pnp и npn в схеме
При использовании транзистора npn в схемах с активным усилением, сигнал на базе всегда положителен, что открывает транзистор для протекания тока. Для транзистора pnp необходимо подать отрицательное напряжение на базу, чтобы транзистор начал проводить ток. Это влияет на схему подключения и направление тока в нагрузке.
В схемах усилителей важно учитывать, что транзистор npn, как правило, используется в схемах с положительным питанием, а pnp – с отрицательным. Подключение базы к источнику сигнала и выбор типа транзистора определяют, будет ли схема проводить ток при положительном или отрицательном напряжении на базе.
При использовании этих транзисторов в схемах переключателей, например, в цифровых логических устройствах, pnp и npn могут работать в разных режимах. Для npn транзистора требуется сигнал с высоким потенциалом для включения, а для pnp – с низким. Это также накладывает ограничения на использование схемы в зависимости от требований к логическим уровням и источникам питания.
Важно правильно подобрать транзисторы для схемы, в зависимости от полярности напряжений и типа устройства. Неверное подключение может привести к некорректной работе, а в некоторых случаях – к повреждению компонентов.

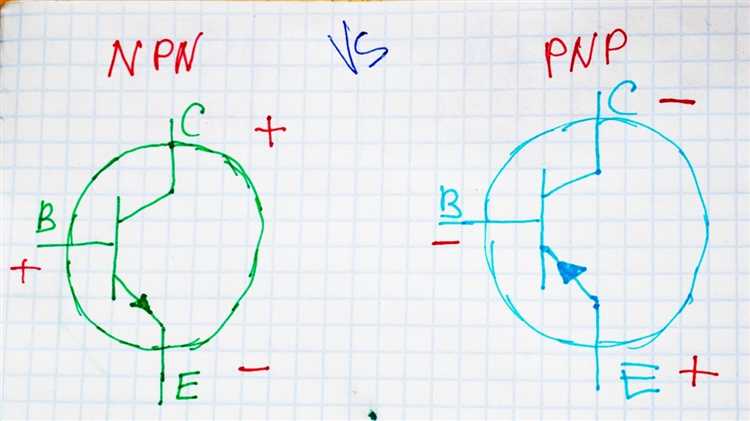

Как правильно подключать pnp и npn транзисторы в разных типах цепей
Правильное подключение транзисторов pnp и npn в цепях зависит от их типа и назначения. Важно учитывать полярность питания и распределение токов, чтобы обеспечить корректную работу схемы.
При подключении транзистора npn в схему усилителя или переключателя, его эмиттер подключается к общему проводу (или земле), база управляет током через коллектор, а коллектор подключается к положительному напряжению через нагрузку.
- Эмиттер: всегда подключен к земле или общему проводу.
- Коллектор: подключается через нагрузку к положительному источнику питания.
- База: управляет состоянием транзистора и требует положительного напряжения относительно эмиттера для открытия.
Для транзистора pnp схема будет обратной. Эмиттер должен быть подключен к положительному источнику питания, а коллектор к нагрузке, которая идет к земле или общему проводу. Напряжение на базе должно быть отрицательным относительно эмиттера для того, чтобы транзистор открылся.
- Эмиттер: подключается к положительному источнику питания.
- Коллектор: подключается через нагрузку к общему проводу.
- База: для включения транзистора должно быть приложено отрицательное напряжение относительно эмиттера.
При подключении транзисторов в цифровых схемах важно учитывать их режим работы – насыщение, активный и отсеченный. Включение транзистора в активном режиме достигается путём правильного выбора напряжения на базе относительно эмиттера.
Также необходимо помнить о токах, которые могут проходить через цепь. Для этого применяются резисторы на базе, чтобы ограничить ток, и соответственно защитить транзистор от перегрева и повреждений. Для npn транзистора резистор на базе подключается между базой и управляющим сигналом, для pnp – между базой и управляющим сигналом с учётом инверсии полярности.
Роль тока базы в транзисторах pnp и npn
В транзисторе npn ток базы инжектирует электроны из базы в эмиттер, что позволяет потоку электронов двигаться от коллектора к эмиттеру. Если ток базы отсутствует или слишком мал, транзистор будет находиться в состоянии «выключено» и не сможет проводить ток. Применение тока базы обеспечивает активное состояние транзистора и позволяет ему работать в качестве усилителя или переключателя.
В транзисторе pnp процесс противоположный. Ток базы инжектирует дырки из базы в эмиттер, что позволяет потоку дырок двигаться от эмиттера к коллектору. Важно, что для транзистора pnp ток базы должен быть отрицательным относительно эмиттера, чтобы активировать проводимость. Без тока базы транзистор pnp не может проводить ток, аналогично транзистору npn.
Правильный расчет тока базы необходим для эффективной работы транзистора. В транзисторе npn ток базы должен быть в пределах нескольких миллиампер, чтобы поддерживать стабильную работу в активном режиме. В транзисторе pnp аналогичное значение тока базы позволяет обеспечить полноценное включение устройства.
Таким образом, роль тока базы в обоих типах транзисторов сводится к обеспечению контроля за током через коллектор и эмиттер. Точное управление этим током позволяет достичь высокой производительности в схемах усиления и переключения.
Как выбрать между pnp и npn транзистором для конкретной задачи
При выборе между транзисторами pnp и npn важно учитывать характеристики схемы и требуемое направление тока. В транзисторах pnp ток течет от эмиттера к базе, а в npn – от базы к эмиттеру. Это влияет на полярность напряжений, которые нужно приложить к каждому из элементов.
Если схема работает с положительным напряжением, предпочтительнее использовать npn-транзистор. В таких схемах требуется подключать эмиттер к отрицательному потенциалу, а коллектор – к положительному. Это удобно для работы с логическими цепями, где низкие уровни напряжения обеспечивают необходимую проводимость.
PNP-транзисторы лучше применять, когда необходимо, чтобы ток протекал в противоположном направлении, например, в некоторых схемах с отрицательным напряжением на коллекторе. Такой выбор будет полезен, если схема требует обратной проводимости, как в случае с источниками питания или в некоторых усилительных схемах.
Необходимо также учитывать скорость переключения транзистора. В npn-транзисторах, как правило, быстрее реагируют на изменения сигнала, что делает их предпочтительными для высокоскоростных приложений, например, в цифровых логических схемах. PNP-транзисторы могут иметь большую задержку при переключении, что ограничивает их использование в таких же условиях.
Для высоких токов и напряжений предпочтительнее использовать npn-транзисторы, поскольку они более устойчивы к нагрузкам, а также легче интегрируются в схемы, где требуется работа с положительными напряжениями. PNP-транзисторы чаще используются в схемах, где нужно контролировать отрицательные напряжения.
Заключение: выбор между pnp и npn транзисторами зависит от полярности напряжений в вашей схеме, требуемой скорости работы и нагрузки. Для большинства логических и цифровых приложений оптимален npn, в то время как pnp выбираются для специфических приложений с отрицательными напряжениями.
Практическое использование транзисторов pnp и npn в цифровых схемах
В схемах на базе транзисторов npn чаще всего применяются как коммутирующие элементы. Когда на базу подается положительное напряжение относительно эмиттера, транзистор включается, что позволяет проводить ток между коллектором и эмиттером. Это свойство делают npn транзисторы идеальными для использования в схемах, где требуется прямой путь для тока от источника напряжения к нагрузке.
Применение транзисторов pnp в цифровых схемах обычно ограничивается функцией переключения, когда на базу подается отрицательное напряжение относительно эмиттера. Это позволяет транзисторам pnp управлять процессом подключения и отключения цепей, когда ток должен быть направлен в противоположную сторону, по отношению к схемам с npn.
При проектировании цифровых схем важно учитывать свойства транзисторов: npn транзисторы обычно применяют в схемах с низким уровнем логического сигнала, в то время как pnp часто используются для высоковольтных приложений, где требуются перевороты логических состояний в силу особенностей проводимости.
Комбинирование транзисторов pnp и npn в одних схемах позволяет создавать более сложные логические блоки. Например, для построения инверторов и вентилей типа AND и OR часто используют так называемые дифференциальные схемы, где пара транзисторов pnp и npn взаимодействуют для изменения состояний в зависимости от входных сигналов.
В схемах с низким энергопотреблением и высокими требованиями к быстродействию предпочтительнее использование транзисторов npn, поскольку они обладают более высокими характеристиками по скорости переключения. Это критично при создании высокоскоростных цифровых устройств, таких как процессоры и другие интегральные схемы.
Ошибки при подключении pnp и npn транзисторов и способы их избежать
1. Неверная ориентация транзистора
2. Перепутывание эмиттера и коллектора
3. Отсутствие ограничения тока на базе
При подаче сигнала на базу транзистора необходимо использовать ограничивающий резистор для защиты транзистора от перегрузки. Без него база может получить слишком большой ток, что приведет к повреждению устройства. Это особенно актуально для pnp-транзисторов, где часто бывает трудно контролировать величину тока.
4. Игнорирование характеристик цепи
При выборе типа транзистора (npn или pnp) необходимо учитывать характеристики цепи, в которой он будет работать. Например, в схемах с положительным напряжением на земле предпочтительнее использовать pnp-транзисторы, а для схем с отрицательным напряжением – npn. Игнорирование этого принципа может привести к неправильно выбранному типу транзистора и его нестабильной работе.
5. Неправильный выбор тока базы
Ток базы, подаваемый на транзистор, должен быть правильно рассчитан в зависимости от нужного тока коллектора. Чрезмерный ток базы может привести к перегрузке транзистора, а недостаточный – не обеспечит должной работы устройства. При выборе резистора для тока базы важно учитывать коэффициент усиления транзистора и необходимые характеристики цепи.
6. Ошибки при использовании в многокаскадных схемах
В многокаскадных схемах часто происходит путаница в подключении транзисторов pnp и npn, что приводит к искажениям сигналов. В таких схемах особенно важно правильно учитывать направленность тока в каждом каскаде и корректно подключать транзисторы с учётом всех входных и выходных сигналов.
Для минимизации ошибок важно тщательно проверять схему на стадии проектирования и подключать транзисторы с учётом всех электрических характеристик. Использование защиты от перенапряжений и правильный выбор резисторов помогает снизить риски повреждения компонентов и улучшить стабильность работы схемы.
Вопрос-ответ:
Что означает аббревиатура PNP и NPN в контексте транзисторов?
Аббревиатуры PNP и NPN описывают типы транзисторов, основанные на структуре полупроводников. В PNP транзисторе носители заряда — дырки (положительно заряженные частицы), а в NPN — электроны (отрицательно заряженные частицы). Эти структуры влияют на полярность цепей, в которых используются транзисторы, и на их поведение в схемах.
Как правильно подключать транзистор PNP и NPN в схему?
Для правильного подключения транзистора PNP нужно подключить анод (эмиттер) к положительному потенциалу, а катод (коллектор) — к отрицательному. В случае NPN транзистора анод подключается к отрицательному потенциалу, а катод — к положительному. Это важно для корректной работы схемы, так как неправильная полярность может привести к повреждению компонентов.
Какие особенности работы транзисторов PNP и NPN в усилительных схемах?
В усилительных схемах транзисторы PNP и NPN работают по аналогичной логике, но с разницей в полярности. Для усилителей на основе PNP транзистора положительный сигнал должен быть приложен к базе относительно эмиттера, а для NPN — отрицательный. Это отличие в полярности влияет на метод подбора питания и управление цепью, что важно учитывать при проектировании усилителей.
Какой тип транзистора (PNP или NPN) лучше использовать в схемах с высоким током?
В схемах с высоким током часто используется NPN транзистор, поскольку его структура позволяет эффективнее проводить ток благодаря большему числу свободных электронов. Однако выбор между PNP и NPN также зависит от других факторов, таких как конфигурация источников питания и схема управления. В любом случае, для схем с высоким током важно выбирать транзистор с подходящими параметрами мощности и стабилизации.
Можно ли использовать PNP и NPN транзисторы взаимозаменяемо в одинаковых условиях?
PNP и NPN транзисторы нельзя использовать взаимозаменяемо, поскольку они имеют разные полярности и работают с разными типами сигналов. Например, для схемы с NPN транзистором базовый ток должен поступать в отрицательную сторону, а для PNP — в положительную. Если подменить транзисторы, схема может не работать или повреждена.
В чем основные различия между транзисторами pnp и npn?
Основное различие между транзисторами pnp и npn заключается в том, как в них устроены полупроводниковые слои. В транзисторе pnp центральный слой (база) имеет положительный заряд, а в npn — отрицательный. Это влияет на направление тока, а также на полярность подключения источников питания. В pnp транзисторе ток течет от эмиттера к коллектору, а в npn — от коллектора к эмиттеру. При этом для управления током в обеих схемах требуется подать напряжение на базу, но полярность этого напряжения будет противоположной для каждого типа транзистора.
Какие ошибки чаще всего возникают при подключении pnp и npn транзисторов, и как их избежать?
Основные ошибки при подключении транзисторов pnp и npn связаны с неверным подключением питания и неправильной полярностью сигналов. Например, если подключить эмиттер npn транзистора к положительному напряжению, а коллектор — к отрицательному, то транзистор не будет работать должным образом. Чтобы избежать этой ошибки, важно правильно соблюдать полярность подключения: для npn эмиттер подключается к минусу, а для pnp — к плюсу. Также важно правильно задавать напряжение на базе: для npn транзистора необходимо подать положительное напряжение относительно эмиттера, а для pnp — отрицательное.
