Чем приклеить радиатор к чипу

Правильное крепление радиатора к чипу – ключевой фактор в обеспечении эффективного отвода тепла и стабильной работы устройства. Для надежного соединения важна не только прочность клеевого слоя, но и его теплопроводность, устойчивость к нагреву и вибрациям.

Чаще всего используют специальные термопасты и термоклеи, которые обеспечивают плотный контакт между поверхностями и минимизируют тепловое сопротивление. Критично учитывать состав клея: силиконовые и эпоксидные варианты отличаются по скорости затвердевания и прочности сцепления.

Скорость монтажа влияет на выбор метода. Если требуется оперативное решение, предпочтительны термоклеи с быстрым временем схватывания, но при этом важно не жертвовать качеством. Оптимальный вариант зависит от размера радиатора, типа чипа и условий эксплуатации.

В статье рассмотрим конкретные материалы и техники приклеивания, которые позволят выполнить задачу быстро и без риска повреждения компонентов.

Выбор подходящего клея для радиатора и чипа

Клей должен обеспечивать надежное теплопроводное соединение без риска повреждения компонентов. Главные параметры – теплопроводность, адгезия, устойчивость к температурным перепадам и удобство нанесения.

• Термопаста с клеевыми свойствами (термоклей) – хороший вариант для быстрого монтажа. Обычно содержит серебро или оксид алюминия, теплопроводность от 1 до 5 Вт/(м·К). Обеспечивает прочное крепление и равномерное распределение тепла.
• Двухкомпонентный эпоксидный клей с наполнителем – высокая прочность сцепления и теплопроводность (до 3 Вт/(м·К)). Подходит для постоянных соединений, требует точного смешивания и времени на отверждение.
• Силиконовый термоклей – гибкость и устойчивость к вибрациям. Теплопроводность обычно ниже (около 1 Вт/(м·К)), но обеспечивает легкое удаление радиатора при необходимости замены.
• Клеи на основе цианоакрилата с теплопроводными добавками – быстрое схватывание, но часто уступают по теплопроводности и могут быть хрупкими.

Рекомендации по выбору:

1. Если требуется быстрое и прочное крепление с хорошей теплопроводностью, лучше использовать термоклей с серебряным наполнителем.
2. Для долговременного соединения с высокой прочностью и стабильностью подойдет двухкомпонентный эпоксидный клей.
3. Если есть вероятность замены радиатора, выбирайте силиконовые термоклеи для удобного демонтажа.
4. Обязательно учитывайте максимально допустимую температуру клея: большинство термоклеев выдерживают от 120 до 150 °C, эпоксидные составы – до 180 °C и выше.

Перед нанесением поверхность радиатора и чипа нужно тщательно очистить от пыли, жира и старого термоклея. Рекомендуется обезжиривать изопропиловым спиртом или ацетоном.

Подготовка поверхности перед приклеиванием радиатора

Для надежного крепления радиатора к чипу поверхность должна быть чистой и ровной. Сначала удалите старый термоклей или остатки термопасты с помощью изопропилового спирта концентрацией не ниже 90%. Обычная бытовая спиртовая жидкость недостаточно эффективна и может оставить следы.

Используйте безворсовую салфетку или мягкую ткань, чтобы не поцарапать поверхность чипа и радиатора. Повторяйте очистку до тех пор, пока поверхность не станет визуально чистой и не перестанет оставлять жирных следов.

Если на поверхности радиатора или чипа имеются окислы или следы коррозии, аккуратно обработайте их мелкой шлифовальной бумагой зернистостью от 1000 до 2000. Делайте это очень осторожно, чтобы не изменить геометрию контакта и не повредить микросхему.

Перед нанесением клея или термопасты обезжирьте поверхность еще раз, чтобы исключить любые загрязнения. После обработки поверхность должна быть полностью сухой. При повышенной влажности рекомендуется использовать сжатый воздух для окончательной сушки.

При выборе клея обратите внимание на его теплопроводность и адгезию именно к металлу и кремнию. Подготовка поверхности напрямую влияет на эффективность теплопередачи и долговечность крепления радиатора.

Техника нанесения клея на радиатор и чип

Перед нанесением клея убедитесь, что обе поверхности полностью очищены и обезжирены. Используйте изопропиловый спирт и безворсовую салфетку для удаления пыли и жира.

Клей наносится тонким слоем, чтобы избежать излишков, которые ухудшат теплоотвод. Для жидких термоклеев используйте тонкую иглу или кисточку. Наносите клей точечно или полосами вдоль поверхности чипа, избегая покрытия всей площади толстым слоем.

При работе с термопастами используйте пластиковый шпатель или специальный аппликатор. Равномерно распределите пасту по чипу, создавая слой толщиной не более 0,1–0,2 мм, чтобы обеспечить эффективный контакт и минимальное термическое сопротивление.

Если выбран двухкомпонентный клей, смешивайте компоненты строго по инструкции, соблюдая пропорции. Наносите смесь сразу после приготовления, чтобы избежать потери адгезии.

После нанесения клея аккуратно приложите радиатор к чипу, прижимая с равномерным усилием без смещений. Фиксация должна происходить в течение времени, указанного производителем клея, чтобы избежать нарушения сцепления.

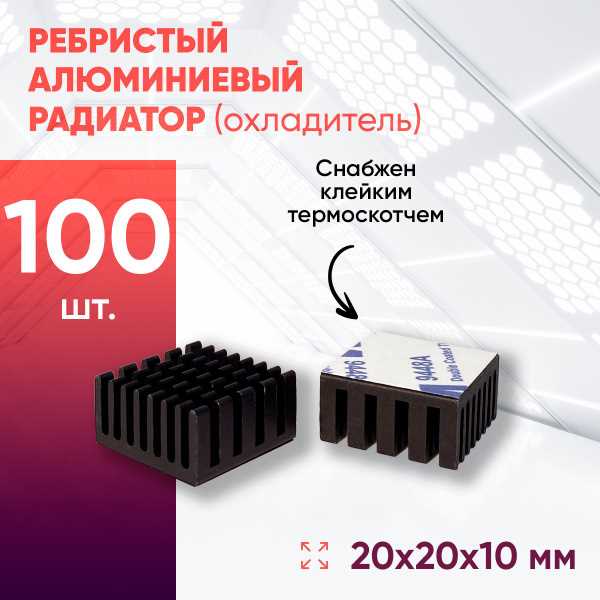

Особенности фиксации радиатора во время схватывания клея

Для надежного сцепления важно обеспечить стабильное положение радиатора в первые минуты после нанесения клея. Любое смещение нарушит контакт и ухудшит теплопередачу.

Оптимальный способ фиксации – использование прижимных элементов с равномерным давлением по всей площади радиатора. Подойдут зажимы с мягкими губками или резиновыми накладками, чтобы не повредить поверхность.

При отсутствии специализированных зажимов можно применять малярную ленту, фиксируя радиатор по периметру. Лента должна быть достаточно натянутой, но не деформировать радиатор или чип.

Температура в рабочей зоне должна соответствовать рекомендациям клея – обычно 20-25 °C. Перегрев или переохлаждение могут ускорить или замедлить процесс схватывания, что влияет на время удержания фиксирующих элементов.

Время выдержки под прижимом зависит от типа клея. Для термопаст с клеящим эффектом достаточно 5-10 минут, а для термоклея или эпоксидных составов – до 1 часа. Производитель клея указывает точные параметры, их нельзя игнорировать.

Важно контролировать отсутствие люфта и зазоров между радиатором и чипом в процессе фиксации. Даже небольшое смещение ухудшает теплопроводность и снижает эффективность охлаждения.

После первичного схватывания фиксацию можно ослабить, но не удалять полностью до полного высыхания клея. Часто это занимает от нескольких часов до суток, в зависимости от состава.

В случаях с маленькими радиаторами достаточно легкого прижима пальцами, но нельзя допускать смещения и касаний клеевой поверхности руками, чтобы не нарушить адгезию.

Время и условия полимеризации клея для прочного соединения

Для обеспечения надежного приклеивания радиатора к чипу критично соблюдать рекомендованное производителем время полимеризации клея и оптимальные условия окружающей среды.

Основные параметры полимеризации:

• Температура: Для большинства термопроводящих клеев оптимальный диапазон от 20 до 25 °C. При пониженных температурах процесс затягивается, при повышенных – возможны деформации и ухудшение теплопроводности.
• Влажность: Рекомендуется влажность воздуха не выше 60%. Избыток влаги может влиять на химическую реакцию клея и снижать прочность сцепления.
• Время схватывания: Обычно первые 15–30 минут – клеевой слой фиксируется настолько, что позволяет убрать временные удерживающие приспособления.
• Время полной полимеризации: Для большинства эпоксидных и силиконовых клеев это период от 12 до 24 часов. Перед нагрузкой и эксплуатацией нужно ждать именно полного отверждения.

Рекомендации по обеспечению качественного отверждения:

1. Обеспечить стабильную температуру в помещении, избегая сквозняков и резких перепадов.
2. Использовать специализированные устройства для поддержания температуры, если условия нестабильны.
3. Держать приклеенную сборку в горизонтальном положении без смещений до полного отверждения.
4. Избегать излишнего давления на радиатор в первые часы, чтобы не нарушить клеевой слой.

Внимание к этим параметрам позволяет сохранить теплопроводность и механическую прочность соединения, что продлевает срок службы и стабильность работы компонентов.

Проверка контакта радиатора с чипом после приклеивания

Для оценки качества приклеивания радиатора к чипу необходимо проверить теплопроводность и плотность контакта. Первый этап – визуальный осмотр: отсутствие видимых зазоров и пузырей под радиатором указывает на равномерное прилегание.

Следующий шаг – измерение температуры чипа в рабочих условиях. Повышение температуры более чем на 5–7 °C по сравнению с эталонным значением без радиатора сигнализирует о плохом контакте. Для точности используйте термодатчики или инфракрасный пирометр.

Для оценки теплопроводности применяют метод теплового сопротивления, где рассчитывают разницу температур между чипом и радиатором, делённую на тепловую мощность чипа. Значение ниже 0,5 °C/Вт свидетельствует о хорошем контакте.

Также эффективна проверка с помощью мультиметра: замер сопротивления на шлейфе после приклеивания помогает выявить короткие замыкания и повреждения, которые могут ухудшить теплоотвод.

Для систем с критичным тепловым режимом рекомендуют использовать теплопроводящую пасту вместе с клеем. После полимеризации клея повторная проверка температуры покажет улучшение контакта.

Результаты измерений лучше фиксировать в таблице для последующего сравнения и анализа:

Регулярный контроль контакта после установки обеспечивает долгосрочную стабильность работы и предотвращает перегревы. При обнаружении отклонений следует проверить качество нанесения клея и при необходимости провести повторное приклеивание.

Вопрос-ответ:

Какой клей лучше использовать для приклеивания радиатора к чипу?

Для надежного соединения чаще всего применяют термопроводящие клеи на основе силикона или эпоксидной смолы. Силиконовые хорошо подходят для быстрого монтажа и обладают хорошей теплопроводностью, но менее прочны механически. Эпоксидные клеи дают более прочное соединение, но требуют больше времени на полимеризацию. Важно выбрать клей, который выдерживает рабочие температуры чипа и при этом не ухудшает теплопередачу.

Как правильно подготовить поверхности радиатора и чипа перед приклеиванием?

Перед нанесением клея нужно очистить поверхности от пыли, жиров и остатков старого термоинтерфейса. Лучше всего использовать изопропиловый спирт или специальные очистители. Поверхности должны быть сухими и ровными, чтобы обеспечить максимально плотный контакт. Если есть царапины или загрязнения, от них лучше избавиться — это поможет клею лучше сцепиться и улучшит теплопередачу.

Сколько времени нужно ждать, чтобы клей полностью схватился и радиатор был надежно закреплен?

Время полимеризации зависит от типа клея. Силиконовые термоклеи обычно схватываются за 10–30 минут, но полное затвердевание может занять до 24 часов. Эпоксидные клеи требуют больше времени — от нескольких часов до суток. Лучше всего соблюдать рекомендации производителя, но для безопасной эксплуатации после приклеивания стоит подождать хотя бы 12 часов без нагрузок.

Нужно ли фиксировать радиатор во время схватывания клея и как это лучше сделать?

Да, фиксация помогает избежать смещения радиатора и обеспечивает равномерный контакт с чипом. Для фиксации используют зажимы, резинки или просто прижимают грузом. Главное — не создавать избыточного давления, чтобы не повредить чип или радиатор. Важно, чтобы давление распределялось равномерно и сохранялось на протяжении всего времени полимеризации клея.

Можно ли использовать термопасту вместо клея для крепления радиатора к чипу?

Термопаста не предназначена для крепления радиатора — она служит для улучшения теплопередачи между поверхностями. Без фиксации радиатор может смещаться или вообще отпасть. Для надежного крепления используют либо специализированные термоклеи, либо механические крепежи. Термопаста обычно применяется вместе с клеем или крепежом, а не вместо них.

Какой клей лучше использовать для приклеивания радиатора к чипу, чтобы обеспечить надежное соединение и хорошую теплопередачу?

Для приклеивания радиатора к чипу рекомендуется выбирать термопроводящие клеи или пасты с хорошей адгезией и низким термическим сопротивлением. Чаще всего применяют двухкомпонентные эпоксидные клеи с термопроводящими наполнителями, а также специальные термоклеи на силиконовой основе. Они обеспечивают прочное сцепление и не ухудшают теплоотвод. Важно учитывать совместимость клея с материалами радиатора и чипа, а также соблюдать рекомендации производителя по нанесению и времени отверждения, чтобы избежать недостаточного контакта и перегрева элементов.

Какие шаги нужно выполнить, чтобы приклеить радиатор к чипу быстро и без риска повреждения компонентов?

Первым делом тщательно очистите поверхности чипа и радиатора от пыли, жира и остатков старого клея. Для этого подойдет изопропиловый спирт и безворсовые салфетки. Затем нанесите тонким и равномерным слоем термопроводящий клей на чип или радиатор, избегая излишков, которые могут затруднить контакт. Аккуратно прижмите радиатор к чипу и зафиксируйте его в неподвижном положении до полного застывания клея. Важно не сдвигать радиатор в этот период, иначе сцепление ухудшится. Следите за температурными условиями — лучше проводить работу при комнатной температуре без сквозняков.
