Редуктор представляет собой механический узел, основной задачей которого является снижение оборотов двигателя и увеличение крутящего момента, передаваемого на колеса или другие агрегаты. В конструктивном плане редуктор содержит пару зубчатых колес с разным числом зубьев, что обеспечивает заданное передаточное отношение. Это позволяет адаптировать характеристики вращения к требованиям конкретной техники.
Дифференциал – это сложный механизм, обеспечивающий распределение крутящего момента между колесами одной оси с возможностью их независимого вращения. В конструкцию входят сателлиты и коронные шестерни, которые компенсируют разницу скоростей вращения колес при поворотах или движении по неровной поверхности. Без дифференциала возникали бы значительные напряжения в трансмиссии и повышенный износ шин.
Ключевое различие заключается в функциональной нагрузке: редуктор отвечает за изменение параметров вращения, а дифференциал – за управление скоростями вращения двух колес на одной оси. При этом в конструкции редуктора зубчатые передачи обычно неподвижны относительно корпуса, а в дифференциале задействованы вращающиеся и самоустанавливающиеся компоненты.
При выборе или диагностике трансмиссии понимание этих различий помогает правильно определить источник проблем и выбрать необходимые меры по ремонту или настройке. Например, характерный шум или вибрации в редукторе свидетельствуют о дефектах зубьев, тогда как неравномерный износ шин или сложности в управлении указывают на неисправности дифференциала.
Конструктивные особенности редуктора и дифференциала
Редуктор представляет собой механическую систему, состоящую из нескольких пар шестерен различного диаметра и модуля зубьев, которые обеспечивают снижение скорости вращения и увеличение крутящего момента. В автомобильных мостах чаще всего используется конический зубчатый редуктор с углом наклона зуба, обеспечивающим плавность передачи крутящего момента и долговечность узла.
В конструкции редуктора присутствует ведомая и ведущая шестерня, взаимодействующие в фиксированном положении, что гарантирует неизменное передаточное отношение. Корпус редуктора выполнен из высокопрочных сплавов с точной подгонкой подшипников и уплотнений для минимизации люфта и защиты от загрязнений.
Дифференциал состоит из корпуса с установленными внутри коническими шестернями: центральной (сателлитами) и боковыми (полуосями). Главная конструктивная особенность – возможность независимого вращения полуосей относительно друг друга при сохранении общего привода. Это достигается за счет системы свободных вращающихся сателлитов, которые распределяют крутящий момент.
Основным элементом дифференциала является планетарный механизм с числом сателлитов обычно от двух до четырех. Материал деталей – закалённая сталь, что обеспечивает износостойкость при высоких нагрузках. Корпус дифференциала жестко закреплён на ведомой шестерне редуктора и передает вращение на полуоси через боковые шестерни.
Рекомендуется использовать редукторы с коническими шестернями, изготовленными по стандартам ISO с высокой точностью обработки зубьев, чтобы уменьшить шум и вибрации. В дифференциалах важна смазка с определённой вязкостью и добавками, препятствующими износу и коррозии, особенно в условиях агрессивной эксплуатации.
При обслуживании узлов необходимо проверять зазоры между шестернями редуктора, так как слишком большой люфт снижает эффективность передачи крутящего момента и ускоряет износ. В дифференциале важно контролировать состояние сателлитов и полуосей, поскольку повреждение зубьев нарушает балансировку и работу механизма.
Роль редуктора и дифференциала в передаче крутящего момента
Редуктор служит для изменения величины и направления крутящего момента, снижая обороты входного вала и увеличивая крутящий момент на выходе. Основная функция – адаптация мощности двигателя к условиям движения, обеспечивая необходимое усилие для привода колес. Передаточное отношение редуктора напрямую влияет на тяговые характеристики транспортного средства.
Дифференциал распределяет крутящий момент между ведущими колесами, позволяя им вращаться с разной скоростью. Это критично при поворотах, когда внутреннее и внешнее колесо проходят разное расстояние. Без дифференциала нагрузка на трансмиссию и сцепление значительно возрастает, что приводит к повышенному износу и ухудшению управляемости.
- Редуктор увеличивает крутящий момент за счет снижения частоты вращения, что важно для преодоления сопротивлений при старте и движении по бездорожью.
- Дифференциал обеспечивает баланс сил между колесами, предотвращая буксование и повышая стабильность автомобиля.
- Совместная работа редуктора и дифференциала гарантирует эффективную передачу мощности с оптимальным распределением нагрузки.
В практике эксплуатации рекомендуется контролировать состояние зубчатых передач редуктора и механизмов дифференциала, так как их износ снижает эффективность передачи крутящего момента и может привести к поломкам. Особое внимание уделяется смазке и своевременному техническому обслуживанию.
Для автомобилей с повышенными требованиями к проходимости применяют блокировки дифференциала, позволяющие вручную или автоматически изменять распределение крутящего момента, что увеличивает сцепление и улучшает проходимость на сложных участках.
Принцип работы редуктора при изменении скорости и крутящего момента
Редуктор реализует изменение скорости и крутящего момента посредством передачи вращения через пару зубчатых колес с разным числом зубьев. За счет разницы в передаточном числе (отношение зубьев ведущего и ведомого колеса) происходит пропорциональное снижение скорости вращения и увеличение крутящего момента на выходе.
Например, если передаточное число равно 4:1, выходной вал вращается в четыре раза медленнее входного, но крутящий момент увеличивается в четыре раза с учётом потерь на трение и нагрев. Это принцип позволяет адаптировать характеристики вращения двигателя под требования нагрузки и условий работы машины.
Конструктивно редукторы используют цилиндрические, конические или червячные пары зубчатых колес в зависимости от задач и требуемой компактности. Цилиндрические редукторы обеспечивают высокий КПД и надежность при стандартных нагрузках, тогда как червячные передают крутящий момент с большими передаточными числами и обеспечивают самоторможение.
При проектировании важно учитывать нагрузочные характеристики, тепловыделение и вибрации, чтобы обеспечить долговечность и стабильность работы редуктора при заданных режимах изменения скорости и крутящего момента.

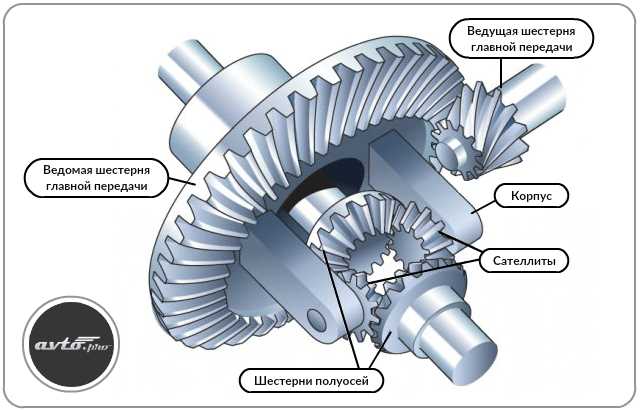

Механизм распределения вращения в дифференциале между колесами
Дифференциал представляет собой механическую систему, обеспечивающую независимое вращение ведущих колес при повороте автомобиля. Основу конструкции составляют корпус сателлитов, ведомые полуоси и планетарные шестерни – сателлиты и солнечные шестерни.
Вращающий момент от приводного вала передаётся на корпус дифференциала, который вращается как единое целое. Внутри корпуса расположены сателлиты, связанные с полуосями через солнечные шестерни. При движении по прямой сателлиты не вращаются вокруг своей оси, передавая крутящий момент поровну на оба колеса.
При повороте, когда колёса проходят разные расстояния, сателлиты начинают вращаться вокруг своей оси, позволяя одному колесу вращаться быстрее другого. Это достигается за счёт относительного вращения сателлитов и солнечных шестерен, компенсирующих разницу в угловых скоростях колес.
Таким образом, дифференциал обеспечивает балансировку вращения: если одно колесо встречает сопротивление или теряет сцепление, крутящий момент перераспределяется, но в стандартных открытых дифференциалах максимальная часть момента уходит на колесо с меньшим сопротивлением, что ограничивает эффективность передачи при пробуксовке.
Для повышения эффективности применяются ограниченные или блокируемые дифференциалы, которые модифицируют распределение вращения, снижая проворот колеса с меньшим сцеплением и улучшая тяговые свойства автомобиля в сложных условиях.
Особенности взаимодействия редуктора и дифференциала в трансмиссии
Редуктор и дифференциал образуют последовательный механизм, обеспечивающий передачу и распределение крутящего момента от двигателя к колесам. Редуктор изменяет параметры вращения, снижая скорость и увеличивая крутящий момент, необходимый для преодоления сопротивления движения. Дифференциал, в свою очередь, распределяет этот крутящий момент между колесами, компенсируя разницу в их скоростях при прохождении поворотов.
Основные особенности взаимодействия заключаются в следующем:
- Передаточное отношение: Редуктор задаёт базовую величину снижения оборотов. Его передаточное число напрямую влияет на крутящий момент, поступающий на дифференциал, что определяет эффективность сцепления и динамику автомобиля.
- Передача момента: После редуктора крутящий момент поступает на корпус дифференциала. Дифференциал разделяет этот момент между полуосями, сохраняя суммарную мощность, но меняя соотношение вращения колес в зависимости от условий движения.
- Механическая интеграция: Редуктор и дифференциал обычно объединены в едином корпусе, что обеспечивает жёсткость конструкции и уменьшает потери энергии на трение.
- Влияние на ходовые характеристики: Оптимально подобранное передаточное отношение редуктора и параметры дифференциала влияют на устойчивость, управляемость и проходимость автомобиля, особенно на скользких покрытиях.
Рекомендации по эксплуатации и настройке:
- Поддерживать исправность зубчатых передач редуктора и дифференциала, регулярно проверять уровень и качество смазки.
- При замене компонентов использовать оригинальные или сертифицированные запчасти с точными параметрами передаточных чисел.
- Для улучшения проходимости и устойчивости на бездорожье рекомендуется установка блокирующих или ограниченных дифференциалов, что влияет на характер распределения момента после редуктора.
- В случае замены редуктора учитывать соотношение с дифференциалом, чтобы избежать перегрузок и снижения ресурса трансмиссии.
Таким образом, эффективное взаимодействие редуктора и дифференциала является ключевым фактором для надежной и сбалансированной работы трансмиссии, влияя на безопасность и управляемость транспортного средства.
Типичные неисправности редуктора и дифференциала и их признаки
Основной признак неисправности редуктора – характерный металлический гул или скрежет при нагрузке, возникающий из-за износа или повреждения зубьев шестерен. Часто сопровождается повышенным нагревом корпуса и снижением эффективности передачи крутящего момента. При ухудшении работы может наблюдаться вибрация в трансмиссии и утечка масла через сальники.
В редукторе к распространённым поломкам относятся: износ зубьев шестерен вследствие недостаточной смазки, деформация ведущего вала, а также разрушение подшипников, что приводит к люфтам и шумам. Для диагностики важно контролировать уровень и качество масла, а также регулярность его замены.
Дифференциал обычно проявляет неисправности через шумы при поворотах – дребезжание или вой, вызванные износом сателлитов или корончатого колеса. Если один из полуосевых валов вращается с трудом или блокируется, это указывает на проблемы с подшипниками или заклиниванием шестерен.
При повреждении дифференциала возможно появление вибраций на скорости и нестабильное распределение крутящего момента между колесами, что ухудшает управляемость автомобиля. Частой причиной таких неисправностей становится загрязнение масла металлическими частицами, поэтому регулярная замена и проверка смазочного материала обязательны.
Для точного выявления неисправностей необходимо проводить диагностику с использованием специализированного оборудования, измерять люфты в узлах и оценивать состояние зубчатых передач визуально и по звуковым признакам. Игнорирование симптомов ведёт к ускоренному износу и дорогостоящему ремонту.
Выбор между редуктором и дифференциалом для различных условий эксплуатации
Редуктор необходим там, где требуется изменение передаточного числа для оптимизации крутящего момента и скорости вращения. В условиях низких скоростей и высокой нагрузки – например, при работе спецтехники или внедорожников в бездорожье – выбор в пользу редуктора позволяет повысить тяговые характеристики и снизить износ трансмиссии.
Дифференциал обязателен в системах, где требуется независимое вращение колес при маневрировании и поворотах. Для легковых автомобилей и грузовиков на дорогах с твердым покрытием дифференциал обеспечивает безопасность и устойчивость движения, снижая вероятность пробуксовки и ускоренного износа шин.
При эксплуатации в условиях повышенной проходимости, где возможны значительные различия в сцеплении колес с дорогой, рекомендуется использовать дифференциалы с возможностью блокировки или самоблокирующиеся конструкции. Они сочетают преимущества передачи крутящего момента и возможность преодоления сложных участков без потери управления.
Для специализированных агрегатов, работающих при высоких нагрузках и низких скоростях, редуктор с жесткой передачей обеспечивает долговечность и максимальный крутящий момент на колесах, тогда как дифференциал в таких условиях требует дополнительного контроля и защиты от перегрузок.
В случае смешанных условий эксплуатации – например, городские внедорожники – оптимален комбинированный подход: использование редуктора для передачи крутящего момента и дифференциала с ограниченной пробуксовкой для сохранения управляемости и снижения износа.
Выбор между редуктором и дифференциалом должен базироваться на анализе конкретных условий эксплуатации, требуемых характеристик тяги и устойчивости, а также на особенностях конструкции трансмиссии и типа привода автомобиля.
Вопрос-ответ:
Какова основная конструктивная разница между редуктором и дифференциалом?
Редуктор представляет собой механическое устройство, которое изменяет соотношение скорости вращения и крутящего момента между ведущим валом и ведомым элементом. Обычно в его составе находятся зубчатые колёса, расположенные так, чтобы снизить скорость и увеличить момент. Дифференциал, в свою очередь, обеспечивает разделение вращающего момента между двумя выходными валами (чаще всего колёсами) и позволяет им вращаться с разной скоростью, что необходимо при поворотах автомобиля. В конструктивном плане дифференциал содержит систему сателлитов и полуосевых шестерён, а редуктор — пару зубчатых передач с фиксированным передаточным числом.
Почему в автомобиле одновременно используются редуктор и дифференциал?
Редуктор служит для передачи вращения от двигателя к колесам с изменённым крутящим моментом и скоростью, обеспечивая удобные параметры движения. Дифференциал размещён после редуктора и распределяет момент между колесами одной оси, позволяя им вращаться с разной скоростью. Это необходимо, так как при поворотах внутреннее колесо проходит меньший путь, чем внешнее. Без дифференциала колёса могли бы буксовать или испытывать повышенный износ. Таким образом, редуктор и дифференциал выполняют разные функции, дополняя друг друга в трансмиссии.
Какие признаки указывают на неисправность дифференциала по сравнению с редуктором?
Неисправности дифференциала часто проявляются в виде посторонних шумов при поворотах, например, громкого гудения или металлического стука, а также затруднённого прохождения поворотов или повышенного износа шин. Редуктор, наоборот, при неисправности обычно выдаёт шумы при прямолинейном движении — вой, скрежет или рывки при переключении передач, а также вибрации. Важно обратить внимание на характер звуков и условия их возникновения, чтобы точно определить проблемный узел и своевременно провести ремонт.
Можно ли заменить дифференциал на редуктор для улучшения проходимости автомобиля?
Замена дифференциала на редуктор в стандартном понимании невозможна, так как эти узлы выполняют разные задачи. Однако в специальных условиях, например, при внедорожной эксплуатации, применяют блокировки дифференциала — механизмы, ограничивающие его способность позволять колесам вращаться с разной скоростью. Это улучшает проходимость, так как колёса не проскальзывают независимо. Но сам редуктор не может заменить дифференциал и обеспечить аналогичную функцию. Попытка убрать дифференциал без замены его блокировкой приведёт к ухудшению управляемости и повышенному износу ходовой части.
