На электрических схемах стрелка на трансформаторе указывает не на направление тока, а на изменение параметров между обмотками. Чаще всего она показывает функцию регулировки напряжения, наличие ответвлений или особенность магнитной системы. Такой элемент встречается на схемах автотрансформаторов, трансформаторов с переключаемыми отводами или устройствах с регулировкой под нагрузкой.
Стрелка у обмотки обозначает возможность изменения коэффициента трансформации. Это связано с конструкцией, где часть витков отключается или подключается для корректировки выходного напряжения. В маркировке обычно присутствуют обозначения «РПН» или «ПБВ», что указывает на регулировку под нагрузкой или без нее.
Если стрелка направлена к сердечнику, это означает наличие подмагничивания или связи с системой управления. Такая схема встречается в трансформаторах стабилизаторов и источников питания, где важно поддерживать определенный уровень напряжения при изменении нагрузки.
Чтобы правильно интерпретировать символ, необходимо учитывать тип схемы, количество обмоток и дополнительные обозначения, расположенные рядом. Ошибочная трактовка стрелки может привести к неверному выбору оборудования или некорректному подключению, что повлияет на работу всей системы.
Значение стрелки на первичной обмотке трансформатора
Стрелка на первичной обмотке указывает на направление намотки относительно сердечника и используется для определения начала обмотки. Этот элемент играет ключевую роль при подключении трансформатора в схемах, где важно совпадение фазовых углов напряжений.
Основные функции стрелки на первичной обмотке:
- Определение начала обмотки для правильного соединения с вторичной стороной.
- Согласование фаз при работе трансформатора в трехфазных системах или в параллельном включении.
- Обеспечение правильной работы схем с обратной связью, где нарушение фазировки приведет к нестабильности.
Если стрелка на первичной обмотке направлена вверх или вправо, это означает совпадение с началом обмотки вторичной стороны, которая имеет аналогичное обозначение. При подключении двух трансформаторов параллельно необходимо ориентироваться на эти стрелки, чтобы не возникло сдвига фаз.
Для практического применения:
- Перед подключением убедитесь, что стрелки на первичной и вторичной обмотках соответствуют друг другу.
- При отсутствии маркировки определите начало обмотки с помощью омметра и сравнения индуктивности.
Как стрелка показывает направление намотки
Стрелка на схеме указывает, как ориентированы витки обмотки относительно начала и конца. Она показывает точку, от которой начинается намотка провода на сердечник. Если стрелка расположена у верхней части обмотки, начало проводника находится там, где обозначен этот символ.
Такое обозначение важно при согласовании фаз первичной и вторичной обмоток. При одинаковом направлении намотки магнитные потоки складываются, а при противоположном – компенсируют друг друга. Неверная интерпретация приведет к ошибкам в полярности и нарушению работы схемы.
Роль стрелки в обозначении фазировки обмоток
Стрелка на схеме трансформатора указывает фазировку обмоток, то есть взаимное направление начала и конца каждой обмотки. Это важно для правильного подключения и предотвращения сдвига фаз между первичной и вторичной цепью.
Фазировка определяет:
- согласованность напряжений при параллельной работе трансформаторов;
- правильное подключение при использовании нескольких обмоток на одном магнитопроводе;
- исключение короткого замыкания из-за противофазного соединения;
- соответствие фаз в трёхфазных системах.
Рекомендации для проверки фазировки:
- Сравнивать расположение стрелок на схеме перед монтажом;
- Проводить испытания на совпадение фаз при вводе оборудования в эксплуатацию;
- Избегать соединений без проверки схемы, особенно при параллельной работе трансформаторов.
Правильная интерпретация стрелки позволяет избежать ошибок в полярности и гарантирует корректное распределение напряжений в сети.
Отличие стрелки от обозначений начала и конца обмотки
Стрелка на схеме трансформатора отображает фазировку, то есть относительное направление напряжения на обмотках при протекании тока. Она не показывает физическое начало или конец провода, а служит для синхронизации фаз между первичной и вторичной обмоткой.
Обозначения начала и конца обмотки выполняются буквами или цифрами, например А – X для первичной и a – x для вторичной обмотки. Эти метки указывают, с какой стороны начинается намотка и где она заканчивается, что важно при соединении нескольких обмоток или при проверке схемы соединений.
Главное отличие: стрелка всегда относится к фазе и положению напряжений, а обозначения начала и конца используются для электрических соединений и правильной полярности. Совмещение этих данных позволяет корректно подключать трансформаторы в параллельную работу и исключать ошибки при монтаже.
Как стрелка связана с полярностью напряжения
Примеры схем с применением стрелки для синфазного подключения
На схемах трансформаторов стрелка указывает на полярность обмотки и помогает определить синфазное подключение между первичной и вторичной сторонами. В синфазном подключении начала обмоток с одинаковой полярностью соединяются так, чтобы напряжения были согласованы по фазе.
В простейшей схеме с одной первичной и одной вторичной обмоткой стрелка на первичной стороне показывает начало намотки, аналогично стрелка на вторичной обмотке указывает начало вторичной обмотки. При подключении нагрузок важно соединить начало первичной обмотки с началом вторичной, чтобы избежать противофазных напряжений.
В схемах с двумя или более трансформаторами для формирования трехфазного питания стрелки служат для контроля правильного фазового сдвига. Например, при последовательном включении трех однофазных трансформаторов стрелка на каждой первичной и вторичной обмотке позволяет соблюсти одинаковую фазу, что исключает появление циркулирующих токов и снижает потери.
В мостовых схемах преобразователей или усилителей с симметричным питанием стрелки определяют правильное соединение обмоток, что обеспечивает равенство фаз и амплитуд напряжений на выходе. Ошибка в синфазности приводит к искажению сигнала и снижению эффективности работы устройства.
При использовании трансформаторов в цепях сигналов низкой частоты, например в аудиотехнике, стрелки гарантируют правильную фазировку между входом и выходом, что предотвращает взаимное подавление сигналов при параллельном подключении нескольких устройств.

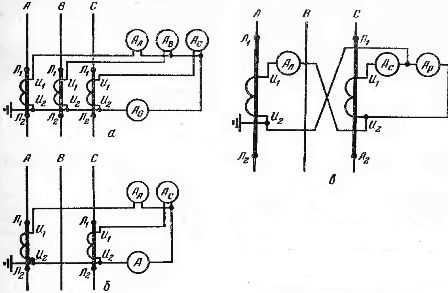

Ошибки при чтении схем из-за неверного понимания стрелки
Стрелка на трансформаторе обозначает фазовую полярность обмоток. Неправильное её толкование ведёт к неверному определению направления напряжения, что искажает фазовые соотношения в схеме.
Одной из распространённых ошибок является игнорирование стрелки при подключении нескольких трансформаторов. Это приводит к фазовому сдвигу, вызывающему повышенные токи и нарушение работы оборудования.
Часто стрелку принимают за знак направления намотки, что не всегда соответствует действительности. Такой подход провоцирует неверный выбор типа соединения обмоток (звезда или треугольник) и нарушение фазировки.
При неправильной интерпретации стрелок в многофазных системах возникает несогласованность фаз, что повышает уровень гармоник и риск перегрузок.
Рекомендуется проверять соответствие стрелок технической документации и замерам фазного напряжения. Необходимо учитывать стрелки при проектировании и монтаже для предотвращения ошибок подключения.
Особое внимание стоит уделять согласованию стрелок при параллельном соединении трансформаторов, чтобы избежать противофазных включений и повреждений оборудования.
Вопрос-ответ:
Для чего на схеме трансформатора ставится стрелка рядом с обмоткой?
Стрелка указывает направление полярности обмотки и помогает определить фазовое соотношение напряжений на первичной и вторичной стороне. Это важно при правильном подключении нескольких трансформаторов в одной цепи или при согласовании фаз, чтобы избежать сдвигов и искажений сигналов.
Чем стрелка на трансформаторе отличается от обозначений начала и конца обмотки?
Обозначения начала и конца обмотки показывают, с какой стороны начинается намотка и где она заканчивается, обычно в виде точек или символов. Стрелка же указывает на фазировку, то есть на точку с определённой полярностью напряжения в данный момент времени, показывая, как соотносятся фазы между обмотками.
Как понять, правильно ли подключена обмотка трансформатора, если на схеме есть стрелка?
Если при подключении обмоток соблюдать направление стрелок, можно избежать фазовых сдвигов. Обычно, если стрелки совпадают по направлению, напряжения на этих обмотках будут иметь одинаковую фазу. При несовпадении фаз возможны нежелательные эффекты, такие как появление противофазных токов, что влияет на работу системы.
Почему иногда на схемах трансформаторов стрелка отсутствует, и как тогда ориентироваться?
Стрелка не всегда указывается, если задача не требует точного контроля фазировки, например, в простых трансформаторах без необходимости синхронизации нескольких устройств. В таких случаях ориентируются по маркировке выводов или используют стандартные обозначения начала и конца обмоток.
Влияет ли направление стрелки на трансформаторе на величину напряжения или только на фазу?
Стрелка отражает только направление фазировки, то есть указывает фазовое соотношение напряжений между обмотками. На величину напряжения стрелка не влияет — она зависит от соотношения числа витков на первичной и вторичной обмотках.
Что конкретно показывает стрелка на трансформаторе в электрической схеме?
Стрелка указывает на полярность обмотки трансформатора. Это значит, что она обозначает начальную точку обмотки, от которой измеряется направление тока и фазы напряжения. Благодаря стрелке можно определить фазовое соотношение между первичной и вторичной обмотками, что важно для правильного подключения и работы оборудования.
Почему важно правильно понимать значение стрелки на схеме трансформатора?
Если неверно интерпретировать стрелку, можно допустить ошибки в подключении трансформатора, например, перепутать фазировки обмоток. Это может привести к неправильной работе цепи, появлению нежелательных напряжений или даже повреждению оборудования. Знание назначения стрелки помогает избежать таких проблем и обеспечивает корректное согласование фаз и направление тока.
