Что такое вариатор на автомобиле тойота рав 4

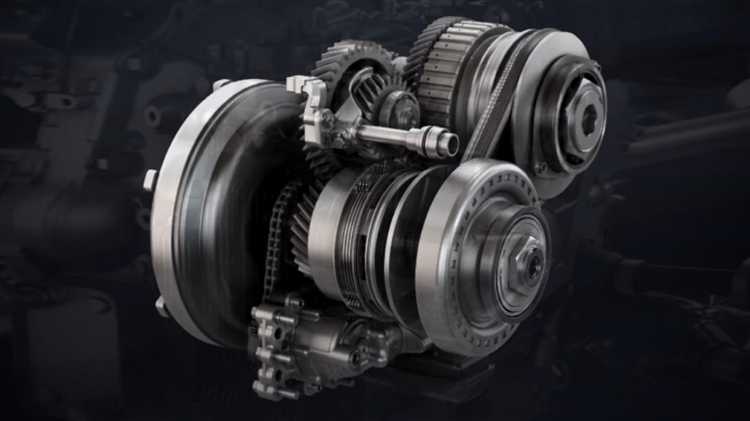

Вариатор Toyota RAV4 представляет собой бесступенчатую трансмиссию, в которой передача крутящего момента осуществляется через металлический ремень, взаимодействующий с коническими шкивами. В отличие от классических автоматических коробок, вариатор обеспечивает плавное изменение передаточного числа, что способствует оптимальному расходу топлива и улучшенной динамике разгона.

Ключевой элемент устройства – два конических шкива с изменяемым диаметром, которые меняют свою ширину под воздействием гидравлического давления. Это позволяет вариатору автоматически адаптироваться к нагрузке двигателя и дорожным условиям, обеспечивая постоянное удержание мотора в наиболее эффективной зоне оборотов.

Для Toyota RAV4 важно регулярно контролировать уровень и состояние масла вариатора, так как от этого зависит надежность и срок службы трансмиссии. Рекомендуется использовать исключительно оригинальные жидкости CVT, соответствующие техническим требованиям производителя, и производить замену в сроки, указанные в руководстве по эксплуатации.

Принцип работы вариатора на Toyota RAV4 в реальных условиях

Вариатор Toyota RAV4 представляет собой бесступенчатую трансмиссию, использующую пару конических шкивов с подвижными дисками и стальной ремень. Основная задача системы – плавно изменять передаточное отношение без фиксированных ступеней, что обеспечивает оптимальный баланс между мощностью и экономичностью.

В реальной эксплуатации система адаптируется к стилю вождения и дорожным условиям, регулируя ширину зазора между дисками. При разгоне шкивы изменяют диаметр обхвата ремня, позволяя двигателю работать в зоне максимального крутящего момента или экономичного расхода топлива. Это обеспечивает стабильное ускорение без рывков и повышает ресурс двигателя.

Электронный блок управления вариатором (ECU) постоянно анализирует данные с датчиков: обороты двигателя, скорость автомобиля, нагрузку и угол открытия дроссельной заслонки. На основе этих параметров происходит точная регулировка положения дисков, что минимизирует потери мощности и улучшает отзывчивость.

В реальных условиях важна правильная эксплуатация вариатора: регулярная замена масла CVT с рекомендуемыми интервалами (обычно 60 000–80 000 км) и использование только оригинальных или сертифицированных смазочных материалов. Несоблюдение требований приводит к перегреву ремня и повышенному износу узлов.

При движении в городском цикле вариатор поддерживает высокий уровень комфорта, плавно реагируя на частые остановки и старты. На трассе система удерживает оптимальное передаточное отношение для устойчивого расхода топлива и сниженного шума.

Рекомендуется избегать резких стартов с места и перегрузок автомобиля, так как это увеличивает нагрузку на ремень и шкивы, сокращая срок службы вариатора. При правильном обслуживании и эксплуатации вариатор Toyota RAV4 обеспечивает надежную работу и сбалансированную динамику движения.

Конструкция главных компонентов вариатора и их функции

Вариатор Toyota RAV4 состоит из нескольких ключевых элементов, обеспечивающих плавное и бесступенчатое изменение передаточного числа.

• Ведущий шкив – управляется гидравлическим приводом, состоит из двух конусных дисков, расстояние между которыми изменяется для регулировки диаметра обхвата ремня. Отвечает за передачу крутящего момента от двигателя.
• Ведомый шкив – аналогично ведущему, состоит из подвижных дисков, изменяющих радиус обхвата ремня, обеспечивая бесступенчатое изменение передаточного отношения к колесам.
• Ремень вариатора – металлический с плоскими пластинами или роликами, передает крутящий момент между шкивами. Его прочность и конструкция критичны для долговечности трансмиссии и снижения потерь на трение.
• Гидравлическая система управления – включает насос и клапаны, регулирует давление на диски ведущего и ведомого шкивов, обеспечивая точное изменение их диаметров в зависимости от режима движения и нагрузки.
• Электронный блок управления (ECU) – обрабатывает сигналы с датчиков скорости, оборотов двигателя и положения педали газа, контролирует гидравлику и подачу топлива для оптимизации работы вариатора и плавности переключений.

Каждый компонент имеет критически важные технические параметры. Например, гидравлический насос вариатора Toyota RAV4 способен создавать давление до 8-10 МПа для точного сжатия шкивов, а ремень выдерживает нагрузки до 400 Нм крутящего момента. Для надежной работы рекомендуется своевременная замена трансмиссионной жидкости CVT Fluid с использованием оригинальных масел Toyota, которые сохраняют вязкость и антифрикционные свойства при высоких температурах.

Регулярная проверка состояния ремня и шкивов позволяет выявить износ и предотвратить возможные пробуксовки или рывки при ускорении. При обслуживании особое внимание уделяют герметичности гидросистемы и состоянию электронных датчиков, так как сбои в них приводят к ухудшению работы вариатора и повышенному расходу топлива.

Роль ремня или цепи в передаче мощности вариатора

В вариаторе Toyota RAV4 основным элементом передачи крутящего момента от двигателя к ведущему шкиву служит ремень или цепь, обеспечивающие бесступенчатое изменение передаточного отношения. Конструкция и материал этого элемента напрямую влияют на эффективность работы трансмиссии, надежность и ресурс агрегата.

Вариаторы RAV4, как правило, используют металлическую цепь с сегментированными пластинами, отличающуюся высокой прочностью и способностью выдерживать значительные нагрузки. Применение цепи вместо классического ремня обусловлено необходимостью минимизации проскальзывания и повышения долговечности при интенсивных эксплуатационных режимах.

• Цепь состоит из множества плотно прилегающих сегментов, передающих крутящий момент за счет сил трения и сжатия между шкивами.
• Обеспечивает стабильную передачу мощности при больших нагрузках, что критично для внедорожных и городских условий эксплуатации Toyota RAV4.
• Обладает высокой стойкостью к износу и деформации при правильной смазке и техническом обслуживании.

Основные требования к ремню или цепи вариатора:

1. Высокая прочность на растяжение и усталостная долговечность.
2. Оптимальное сцепление с конусными шкивами без проскальзывания.
3. Способность к компенсации изменений диаметра шкивов при изменении передаточного числа.
4. Устойчивость к воздействию масла, температуры и загрязнений.

Рекомендации по эксплуатации и обслуживанию:

• Регулярная диагностика состояния цепи – проверка на растяжение и повреждения.
• Своевременная замена масла вариатора для поддержания качественной смазки и охлаждения цепи.
• Избегать резких ускорений и длительных нагрузок, способных привести к преждевременному износу цепи.
• Использовать только рекомендованные производителем марки трансмиссионного масла и деталей.

Таким образом, ремень или цепь в вариаторе Toyota RAV4 являются ключевыми элементами, обеспечивающими плавность хода, эффективность передачи мощности и долговечность трансмиссии при соблюдении правильных условий эксплуатации.

Как вариатор изменяет передаточное число во время движения

Вариатор Toyota RAV4 использует систему конусных шкивов и стальной ремень, которая позволяет плавно менять передаточное число без фиксированных ступеней. При увеличении оборотов двигателя центральный шкив привода изменяет свой диаметр за счет перемещения ползунков, что приводит к изменению положения ремня на шкивах.

На старте и при низкой скорости ведущий шкив имеет минимальный эффективный диаметр, а ведомый – максимальный, обеспечивая максимальное передаточное отношение для хорошего разгона. По мере набора скорости ведущий шкив расширяется, увеличивая диаметр контакта с ремнем, а ведомый шкив наоборот уменьшается, что снижает передаточное число и оптимизирует обороты двигателя для экономии топлива и плавности хода.

Система управляется электронным блоком, который анализирует скорость автомобиля, положение педали газа и нагрузку двигателя. На основе этих данных сервоприводы регулируют гидравлическое давление, изменяя положение шкивов и, соответственно, диаметр обхвата ремня. Это обеспечивает непрерывную адаптацию передачи к текущим условиям движения без рывков и потерь мощности.

Оптимальный диапазон изменения передаточного числа для вариатора Toyota RAV4 обычно находится в пределах от 2,5:1 (максимальное передаточное число при трогании с места) до 0,4:1 (максимальное снижение передачи на высокой скорости). Такое расширение диапазона позволяет сохранить эффективность двигателя и снизить износ трансмиссии.

Рекомендуется избегать резких нагрузок на вариатор, например, чрезмерного ускорения с места или буксировки тяжелых грузов, так как это может привести к ускоренному износу ремня и элементов шкивов. Регулярное техническое обслуживание и замена трансмиссионной жидкости согласно регламенту сохраняют точность регулировки и долговечность вариатора.

Типичные проблемы вариатора и причины их возникновения

Пробуксовка ремня или цепи возникает из-за износа или загрязнения элементов передачи. Низкий уровень или ухудшенное качество трансмиссионной жидкости снижают сцепление и ускоряют износ, что приводит к срыву передачи крутящего момента.

Перегрев вариатора связан с недостаточным охлаждением трансмиссионной жидкости или эксплуатацией в условиях высокой нагрузки, например, при буксировке. Постоянный перегрев снижает свойства масла, вызывая повреждение подшипников и гидравлических узлов.

Неравномерное изменение передаточного числа указывает на проблемы с гидравлическим управлением или износ дисков вариатора. Это проявляется в рывках при разгоне и нестабильной работе двигателя в переходных режимах.

Посторонние шумы и вибрации появляются при износе подшипников и шкивов или при попадании загрязнений в рабочие зоны. Шум усиливается с увеличением нагрузки и может сопровождаться ухудшением динамики автомобиля.

Ошибка электронного блока управления (ЭБУ вариатора) связана с выходом из строя датчиков положения шкивов или гидравлических клапанов. В результате происходит аварийное ограничение режима работы трансмиссии для предотвращения серьезных повреждений.

Рекомендуется своевременно менять трансмиссионную жидкость согласно регламенту Toyota RAV4, использовать только оригинальные масла и фильтры, избегать резких стартов и длительной езды с тяжелыми нагрузками. Регулярное техническое обслуживание минимизирует риск поломок и продлевает срок службы вариатора.

Особенности обслуживания и замены масла в вариаторе Toyota RAV4

Вариатор Toyota RAV4 требует специализированного обслуживания с использованием оригинального CVT масла Toyota TC или аналогов, рекомендованных производителем. Масло должно обеспечивать стабильную вязкость при высоких температурах и устойчивость к сдвигу.

Рекомендуемый интервал замены масла составляет 60 000 км пробега или 4 года эксплуатации, в зависимости от условий использования. При тяжелых условиях – частые городские поездки с остановками и резкими ускорениями – интервал сокращается до 40 000 км.

Перед заменой масла необходимо прогреть вариатор до рабочей температуры, чтобы обеспечить полное оттекание старой жидкости. Слив масла проводится через сливной болт в поддоне, который оснащен магнитом для сбора металлической стружки.

После слива старого масла рекомендуется промыть систему специальным промывочным маслом для вариаторов, чтобы удалить отложения и предотвратить загрязнение нового масла. Промывка проводится кратковременно, строго по инструкции производителя.

Заправка нового масла осуществляется через заливную горловину с использованием мерного оборудования, так как точный объем масла критичен для стабильной работы вариатора и предотвращения его перегрева.

После заправки необходимо проверить уровень масла при заведенном двигателе и положении селектора в нейтраль, соблюдая температурный режим масла 30-50 °C. Уровень контролируется щупом или через диагностический разъем в зависимости от поколения вариатора.

Использование несоответствующего масла или нарушение интервала замены приводит к ускоренному износу роликов и ремня вариатора, перегреву и ухудшению плавности переключения передач.

Для диагностики состояния масла применяют анализ его цвета, запаха и наличие металлической взвеси. При обнаружении темного цвета или постороннего запаха требуется внеплановая замена с тщательной проверкой механических компонентов вариатора.

Влияние стиля вождения на ресурс вариатора

Ресурс вариатора Toyota RAV4 напрямую зависит от манеры эксплуатации автомобиля. Частые резкие разгоны и торможения создают повышенную нагрузку на ремень и шкивы, ускоряя износ механических и гидравлических элементов трансмиссии.

Стабильное поддержание равномерной скорости позволяет снизить колебания передаточного числа, уменьшив трение в клиноременной передаче и продлив срок службы вариатора. Использование функции «круиз-контроль» на трассе дополнительно снижает нагрузку на CVT.

Частые переключения между режимами “D” и “R” или использование вариатора в режиме спортивного вождения сопровождаются повышенным нагревом масла и усиленным износом подшипников и гидротрансформатора. Рекомендуется избегать таких манипуляций без необходимости.

Нагрузки при буксировке и движении в гористой местности требуют увеличенного внимания к температурному режиму вариатора. Использование дополнительного охлаждения и своевременная замена масла с рекомендованной вязкостью помогает сохранить ресурсы трансмиссии.

Системы контроля нагрузки вариатора (например, электронный блок управления) реагируют на интенсивность нажатия педали газа. Излишнее «газование» вызывает повышенный износ ремня и втулок шкивов, что сокращает межремонтный интервал до 80–100 тысяч километров вместо штатных 150–200 тысяч.

Оптимальный стиль вождения для сохранения ресурса CVT – плавное наращивание скорости, минимизация резких ускорений и торможений, а также соблюдение интервалов обслуживания согласно регламенту Toyota.

Отличия вариатора Toyota RAV4 от классической автоматической коробки передач

Вариатор (CVT) Toyota RAV4 отличается от традиционной автоматической коробки передач (АКПП) отсутствием фиксированных ступеней переключения. Вместо этого используется система двух конических шкивов с ремнем или цепью, обеспечивающая бесступенчатое изменение передаточного числа.

В классической АКПП переключение происходит между заранее заданными передачами, что вызывает кратковременное изменение крутящего момента и рывки. Вариатор же плавно регулирует передаточное отношение, позволяя поддерживать двигатель в оптимальном режиме работы и снижая расход топлива.

Механическая конструкция вариатора легче и компактнее за счёт отсутствия планетарных рядов и гидротрансформатора с классической АКПП. Вместо гидротрансформатора в вариаторе используется электронное управление сцеплением для обеспечения плавного старта и передачи мощности.

По ресурсу вариатор Toyota RAV4 требует более тщательного обслуживания масла, поскольку оно одновременно служит для смазки и гидравлического управления. Масло в вариаторе меняется с меньшими интервалами, чем в АКПП, и должно быть исключительно оригинальным с заданными допусками.

Вариатор лучше адаптируется к разным стилям езды благодаря алгоритмам управления, позволяя экономить топливо и снижать выбросы. Однако при высоких нагрузках и агрессивной эксплуатации возможен более быстрый износ ремня или цепи по сравнению с классической АКПП.

Таблица основных отличий вариатора Toyota RAV4 и классической АКПП:

Вопрос-ответ:

В чем принципиальное отличие вариатора Toyota RAV4 от традиционной автоматической коробки передач?

Вариатор Toyota RAV4 не имеет фиксированных передач, как классическая АКПП. Он использует систему конусных шкивов и металлического ремня для плавного изменения передаточного числа. Это позволяет поддерживать оптимальные обороты двигателя без резких переключений, улучшая динамику и экономию топлива.

Как влияет конструкция вариатора на ресурс трансмиссии в Toyota RAV4?

Конструкция вариатора предусматривает повышенные требования к качеству масла и его своевременной замене, поскольку металлический ремень и конусные шкивы работают в условиях интенсивного трения. Недостаточный уход приводит к ускоренному износу компонентов, что сокращает срок службы коробки.

Почему у вариатора Toyota RAV4 отсутствуют традиционные передачи и как это сказывается на управляемости?

Вариатор формирует бесступенчатое изменение передаточного числа, что исключает переключения с характерными толчками. В результате ускорение становится плавным, а поддержание оптимальной мощности двигателя — более точным. Для водителя это ощущается как комфортное и предсказуемое поведение автомобиля в различных режимах движения.

Какие особенности замены масла в вариаторе Toyota RAV4 по сравнению с классической АКПП?

Вариатор требует специализированного трансмиссионного масла с определёнными характеристиками по вязкости и стойкости к окислению. Процедура замены масла должна выполняться строго по регламенту производителя, с учётом промывки системы и проверки фильтров. Несоблюдение этих условий ведёт к снижению производительности и повреждению механических узлов.

Что вызывает типичные неисправности вариатора на Toyota RAV4 и как их избежать?

Основные причины проблем — перегрев масла из-за агрессивного стиля вождения или длительной эксплуатации без замены масла, а также загрязнение компонентов металлическими частицами из-за износа. Избежать поломок помогает регулярное техническое обслуживание, корректный стиль эксплуатации и своевременная замена масла согласно сервисной книжке.

Как устроен вариатор на Toyota RAV4 и из каких основных компонентов он состоит?

Вариатор Toyota RAV4 представляет собой бесступенчатую трансмиссию, использующую систему конусных шкивов и металлический ремень или цепь для передачи крутящего момента. Главные элементы включают ведущий и ведомый шкивы с изменяемым диаметром, которые регулируют передаточное отношение, а также гидравлический блок управления, обеспечивающий точное изменение положения шкивов. Конструкция позволяет плавно изменять передаточное число без переключений ступеней, что обеспечивает комфортное ускорение и экономичность. Металлический ремень или цепь выдерживает высокие нагрузки и передаёт вращение от двигателя к колесам, обеспечивая стабильную работу трансмиссии.

Какие особенности работы вариатора влияют на эксплуатацию Toyota RAV4 и как они отражаются на поведении автомобиля в движении?

Вариатор на Toyota RAV4 обеспечивает плавное изменение передаточного числа, что делает ускорение более равномерным и позволяет двигателю работать в оптимальном диапазоне оборотов. Благодаря этому снижается расход топлива и повышается комфорт при езде. При трогании с места и разгоне водитель не ощущает переключения передач, что устраняет рывки и толчки. В сложных дорожных условиях, таких как подъемы или буксировка, вариатор автоматически подбирает нужное передаточное отношение, поддерживая стабильную мощность. Однако особенности работы требуют регулярного обслуживания, особенно замены масла, чтобы избежать перегрева и износа ремня или цепи, что влияет на срок службы трансмиссии.
