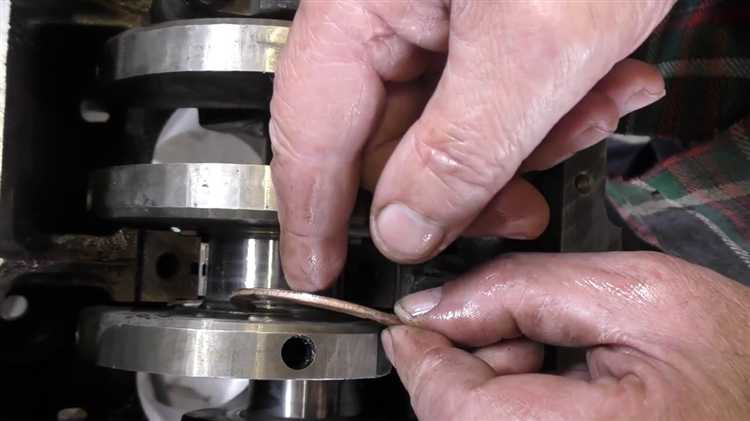

Шатунные вкладыши – ключевые элементы кривошипно-шатунного механизма, обеспечивающие скольжение шатуна по шейке коленчатого вала с минимальными потерями на трение. Они представляют собой полукольца из композитных материалов, устанавливаемые между шатуном и коленвалом для создания подвижного соединения. Их конструкция рассчитана на эксплуатацию в условиях высоких нагрузок и масляного клина, формируемого моторным маслом под давлением.
Назначение вкладышей заключается в снижении трения и предотвращении прямого контакта металла шатуна с металлом коленвала. Это критично для долговечности двигателя: в случае выхода вкладышей из строя возникает риск проворота вкладыша, перегрева и заклинивания шатуна. Даже микроскопическое увеличение зазора между шейкой и вкладышем может вызвать падение давления масла и ускоренный износ узла.
В зависимости от конструкции двигателя используются вкладыши различной толщины, с антифрикционными покрытиями из свинцово-оловянных или алюминиевых сплавов. При выборе и замене вкладышей необходимо учитывать параметры шейки коленвала, класс ремонтного размера и тип применяемого масла. Несоблюдение этих факторов может привести к нестабильной работе двигателя и снижению ресурса узла в целом.

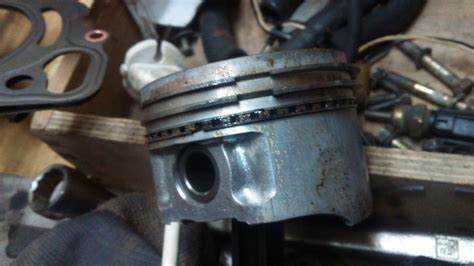

Как шатунные вкладыши обеспечивают скольжение в паре шатун-коленвал
Шатунные вкладыши создают контролируемый зазор между шатуном и шатунной шейкой коленвала, обеспечивая гидродинамическое скольжение. Поверхность вкладыша покрыта антифрикционным слоем, который снижает коэффициент трения и минимизирует износ при высоких нагрузках и скоростях вращения.
При работе двигателя масляный клин формируется за счёт давления моторного масла, поступающего через масляные каналы в коленвале. Это масло полностью разделяет трущиеся поверхности, не допуская их прямого контакта. Толщина масляной плёнки в зазоре между вкладышем и шейкой составляет от 10 до 50 мкм и зависит от температуры, вязкости масла и зазора.
Материалы вкладышей подбираются с учётом необходимости удерживать масляную плёнку при переменных нагрузках. Чаще всего используются многослойные конструкции: стальная основа, слой сплава на основе алюминия или меди и финишный антифрикционный слой из олова или свинца. Такая структура сочетает прочность с способностью к компенсации микродеформаций коленвала.
При повреждении вкладыша или снижении давления масла возникает переход к смешанному или сухому трению, что резко ускоряет износ и может привести к задиру. Поэтому регулярный контроль давления масла и использование масла с подходящей вязкостью (рекомендуемой производителем) критически важны для обеспечения стабильного скольжения.
Материалы изготовления и их влияние на ресурс вкладышей

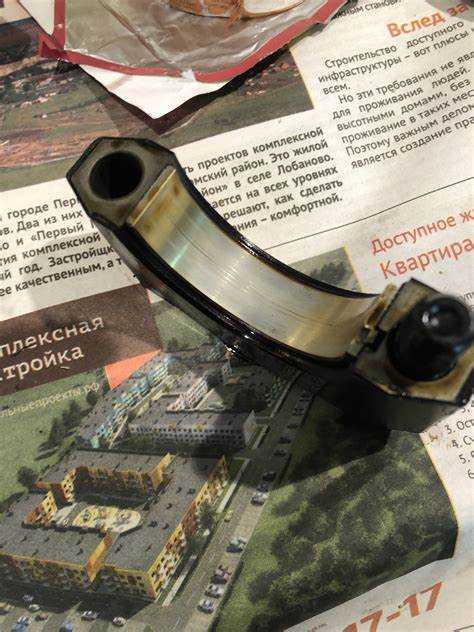

Шатунные вкладыши изготавливаются из многослойных композитов, где каждый слой выполняет строго определённую функцию. Наиболее распространённая конструкция – стальная основа с нанесённым слоем антифрикционного сплава, чаще всего алюминиевого или медного типа.
Алюминиевые сплавы (алюминий-кремний, алюминий-олово) обладают высокой термостойкостью, устойчивостью к задиру и хорошей адаптивностью при работе в условиях нестабильного масляного клина. Они применяются в двигателях с повышенными оборотами, где важна температурная стабильность. Недостаток – повышенный износ при загрязнённом масле.
Медные сплавы (бронза с добавками олова, никеля, свинца) обеспечивают высокий коэффициент теплоотдачи и механическую прочность. Вкладыши на их основе выдерживают значительные нагрузки, но чувствительны к дефициту смазки. Используются в нагруженных дизельных и спортивных бензиновых моторах. Характерный недостаток – ограниченная усталостная прочность при частых холодных пусках.
Для повышения ресурса нередко применяются покрытия из полимеров, графита или твёрдых маслосодержательных плёнок. Они обеспечивают защиту при кратковременном голодании по маслу и снижают риск задиров на этапе приработки. Такие решения эффективны в современных двигателях с системой «старт-стоп».
Выбор материала вкладышей должен учитывать не только тип двигателя, но и условия его эксплуатации. Для городского режима с частыми остановками оптимальны алюминиевые варианты с твёрдым покрытием. Для длительных поездок под нагрузкой предпочтительнее медные сплавы с высокой теплопроводностью.
Существенное влияние на срок службы оказывает качество обработки посадочных поверхностей и соблюдение допуска по толщине слоя. При неправильной установке или использовании неоригинальных деталей даже самый прочный материал быстро выходит из строя.
Причины износа шатунных вкладышей при эксплуатации двигателя
Наиболее частая причина износа шатунных вкладышей – нарушение масляного клина между поверхностью вкладыша и шатунной шейкой коленчатого вала. Это происходит при снижении давления масла ниже 1,5 бар, особенно на высоких оборотах, когда нагрузка на вкладыши возрастает в десятки раз. Даже кратковременное масляное голодание вызывает локальный перегрев и схватывание поверхности вкладыша.
Использование моторного масла с несоответствующими характеристиками (высокая зольность, низкий индекс вязкости, плохая термостабильность) приводит к ускоренному разрушению антифрикционного слоя. Особенно критично применение масла с превышенным содержанием серы и фосфора – это ускоряет коррозионное разрушение подслоя вкладыша.
Наличие механических загрязнений (металлическая стружка, абразивные частицы) в системе смазки вызывает микрорезы на поверхности вкладыша. Частицы размером 5–10 мкм могут застревать в зазоре, создавая очаги концентрированных нагрузок и провоцируя кавитационный износ.
Избыточные тепловые нагрузки, возникающие при перегреве двигателя выше 110 °C, вызывают потерю прочности материала вкладыша и деформацию посадочной поверхности. Особенно страдают алюминиевые сплавы, у которых предел прочности резко падает при температурах выше 150 °C.
Нарушение соосности шеек коленвала и шатунов (например, из-за деформации блока или неправильной сборки) приводит к неравномерному распределению давления. Это вызывает смещение пятна контакта и ускоренный локальный износ в зоне максимального давления, что типично для вкладышей с пробегом более 100 000 км при агрессивной эксплуатации.
Срыв вкладыша из постели шатуна чаще всего связан с превышением зазора между шейкой и вкладышем выше 0,1 мм. Такое состояние провоцирует нестабильную работу масляной пленки и механический контакт металлов, заканчивающийся проворачиванием вкладыша и капитальным ремонтом двигателя.
Роль масляной плёнки в работе шатунных вкладышей
Масляная плёнка между шатунным вкладышем и шейкой коленчатого вала формируется под действием давления масла и движения деталей. Её толщина колеблется в диапазоне от 1 до 5 мкм в зависимости от зазора, вязкости масла и температурного режима. Этот микрослой изолирует металлические поверхности, предотвращая прямой контакт и обеспечивая режим жидкостного трения.
При стабильном давлении в масляной системе (обычно 3–6 бар для бензиновых двигателей) масляная плёнка способна выдерживать нагрузку свыше 2000 Н/см², не разрушаясь. Она распределяет давление по всей поверхности вкладыша, снижая пиковые нагрузки и локальный износ. Особенно критично это при высоких оборотах, когда сила инерции поршневой группы достигает максимальных значений.
Нарушение целостности масляной плёнки – основная причина микросварок, задиров и перегрева вкладышей. Даже кратковременное падение давления масла (менее 1 бар) может привести к переходу в режим граничного трения, при котором износ ускоряется в десятки раз. Именно поэтому важно поддерживать уровень и качество масла, соответствующие требованиям производителя по классу вязкости (например, SAE 5W-40 для большинства современных ДВС).
Для сохранения масляной плёнки критично состояние масляного насоса, фильтра и каналов смазки. Загрязнение системы абразивами или продуктами износа снижает несущую способность масла и вызывает эрозию поверхности вкладышей. Кроме того, перегрев масла (выше 120 °C) снижает его вязкость, что уменьшает толщину плёнки и увеличивает риск металлоконтакта.
Рекомендуется регулярно контролировать давление масла на приборной панели и при наличии тревожных признаков – немедленно диагностировать систему смазки. Использование качественных моторных масел с присадками, улучшающими адгезию и термостабильность, значительно продлевает срок службы шатунных вкладышей.
Признаки неисправности и способы диагностики вкладышей
Один из первых признаков повреждения шатунных вкладышей – характерный металлический стук в нижней части двигателя, усиливающийся при увеличении оборотов. Такой звук возникает из-за увеличенного зазора между вкладышем и шатунной шейкой коленвала, что приводит к ударам металла о металл.
Повышенный расход моторного масла без внешних утечек также может свидетельствовать о разрушении антифрикционного слоя вкладыша и снижении герметичности масляного зазора. Это сопровождается снижением давления масла, особенно на горячем двигателе. Если давление масла на холостом ходу падает ниже 0,5 бар, это повод немедленно проверить состояние вкладышей.
Наличие металлической стружки или серебристых включений в масляном фильтре и сливном масле – прямой признак износа вкладышей. Особенно важно проводить визуальный контроль фильтра при каждой замене масла.
Для инструментальной диагностики применяется измерение давления масла с помощью механического манометра, а также проверка радиального зазора вкладышей через демонтаж поддона и шатунных крышек. При зазоре более 0,1 мм рекомендуется срочная замена вкладышей и оценка состояния коленвала.
При наличии подозрений на разрушение вкладышей, мотор нельзя эксплуатировать до выявления и устранения проблемы, поскольку дальнейшая работа может привести к заклиниванию коленвала и дорогостоящему капитальному ремонту.
Последствия выхода из строя шатунных вкладышей для двигателя
Износ или разрушение шатунных вкладышей приводит к критическим нарушениям в работе двигателя и может вызвать необратимые повреждения. Основные последствия включают:
- Повышенный износ коленчатого вала: отсутствие необходимой масляной пленки вызывает прямой контакт металлов, что ускоряет износ шейки коленвала и приводит к его деформации.
- Увеличение зазоров в шатунных соединениях: расширение зазоров вызывает биение шатунов и нестабильную работу двигателя, проявляющуюся вибрациями и шумом.
- Перегрев узла: трение без смазки увеличивает температуру, что может привести к заклиниванию шатунно-поршневой группы и поломке поршней или цилиндров.
- Падение давления масла: изношенные вкладыши нарушают циркуляцию масла, снижая давление в системе и уменьшая эффективность смазки других узлов двигателя.
- Разрушение подшипников: вибрации и перегрузки, вызванные неисправными вкладышами, способствуют повреждению других опорных элементов двигателя.
- Критический износ шатунов и поршневых колец: ухудшение геометрии шатуна влияет на посадку поршневых колец, что увеличивает расход масла и снижает компрессию.
Рекомендуется при первых признаках проблем (стуки, падение давления масла, перегрев) проводить диагностику шатунных вкладышей с помощью замера зазоров и анализа состояния масляной пленки. При подтверждении износа необходимо незамедлительное вмешательство – замена вкладышей и проверка коленвала, чтобы избежать дорогостоящего капитального ремонта двигателя.
Вопрос-ответ:
Для чего служат шатунные вкладыши в двигателе?
Шатунные вкладыши обеспечивают скольжение между шатуном и коленчатым валом, уменьшая трение и износ. Они принимают на себя нагрузки и создают масляную пленку, которая защищает металлические детали от прямого контакта.
Какие последствия могут возникнуть при износе шатунных вкладышей?
Износ вкладышей приводит к увеличению зазора между шатуном и коленвалом, что вызывает шумы, потерю давления масла, снижение компрессии и, в тяжелых случаях, повреждение коленвала или шатуна с последующим выходом двигателя из строя.
Из каких материалов обычно изготавливают шатунные вкладыши и как это влияет на их работу?
Вкладыши изготавливают из сплавов на основе алюминия, меди и олова с добавками, обеспечивающими высокую прочность и износостойкость. Правильно подобранный материал способствует равномерному распределению нагрузки и улучшает долговечность узла.
Как определить, что шатунные вкладыши требуют замены?
Признаками служат металлический стук в двигателе, снижение давления масла, появление задиров на деталях при разборке, а также диагностические показатели — увеличение люфта между шатуном и коленвалом или повышенный износ поверхности вкладышей.
Почему важно соблюдать рекомендации по замене шатунных вкладышей при ремонте двигателя?
Своевременная замена предотвращает разрушение подшипников, снижает риск заклинивания двигателя и позволяет поддерживать стабильную работу механизма. Игнорирование этого приводит к серьезным повреждениям и дорогостоящему ремонту.
Для чего служат шатунные вкладыши в конструкции двигателя внутреннего сгорания?
Шатунные вкладыши устанавливаются между шатуном и коленчатым валом двигателя. Они создают рабочую поверхность, по которой происходит скольжение при вращении вала, уменьшая трение и износ деталей. Благодаря вкладышам обеспечивается равномерное распределение нагрузки, что предотвращает повреждения и продлевает срок службы узла. Кроме того, они способствуют формированию тонкой масляной пленки, которая защищает металл от прямого контакта.
