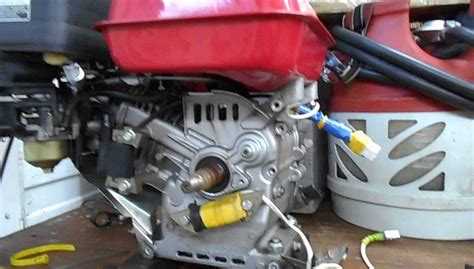

Двигатель Lifan 168F-2 оснащён выходом переменного напряжения с катушки освещения, что позволяет подключать осветительные устройства без использования аккумулятора. На практике это используется, например, для установки фары на мотоблок или самодельную технику, где требуется освещение при работе в тёмное время суток.
Катушка освещения двигателя выдаёт напряжение порядка 12–15 В переменного тока, мощностью до 25–30 Вт в зависимости от оборотов. Перед подключением фары необходимо определить тип выходного напряжения – переменное или выпрямленное, а также проверить наличие стабилизации, чтобы избежать перегорания лампы.
Для стабильной работы фары рекомендуется использовать выпрямитель с регулятором напряжения или готовый блок стабилизации на диодном мосте и конденсаторе. Это особенно актуально при подключении светодиодных фар, которые чувствительны к скачкам напряжения и требуют постоянного тока.
В случае подключения галогенной лампы с напряжением 12 В переменного тока, можно обойтись без выпрямления, но стоит контролировать мощность лампы, чтобы она не превышала возможности катушки. Оптимальной считается лампа на 15–21 Вт с цоколем BA20d или аналогичным, рассчитанная на работу от переменного тока.
Для подключения фары необходимо определить выходной провод катушки. Обычно он имеет жёлто-белую или чёрно-красную изоляцию и выходит из двигателя через жгут проводки рядом с коммутатором. Перед подключением нагрузки следует измерить напряжение мультиметром в режиме переменного тока. При оборотах около 3600 об/мин катушка выдаёт от 12 до 20 В переменного тока в зависимости от модели и нагрузки.
Особое внимание следует уделить заземлению – второй провод от фары должен быть надёжно соединён с массой двигателя. Без корректного заземления система может работать нестабильно или привести к повреждению обмотки. Использование штатной катушки возможно только при потреблении до 35–40 Вт. При превышении этой мощности напряжение проседает, а освещение становится нестабильным.
Определение типа фары и её совместимости с генератором
Перед подключением фары к двигателю Lifan 168F-2 необходимо определить, какой тип источника света допустим с учётом характеристик катушки освещения. Генератор данного двигателя обычно имеет однофазную обмотку с выходным переменным напряжением 12 В и мощностью около 15–25 Вт. Эти параметры накладывают ограничения на тип применяемой фары.
На практике рекомендуется использовать фары следующих типов:
- Галогенные лампы 12 В мощностью до 21 Вт – наиболее распространённый вариант, хорошо работает при штатной мощности обмотки.
- Светодиодные фары (LED) с драйвером, рассчитанным на переменное напряжение – предпочтительны, так как потребляют меньше тока и устойчивы к скачкам напряжения.
Нельзя использовать автомобильные фары на 55 Вт и более, поскольку обмотка генератора Lifan 168F-2 не рассчитана на такую нагрузку и может перегреться или выйти из строя. Также следует избегать фар без стабилизирующего драйвера, особенно в случае светодиодов – нестабильное напряжение приведёт к мерцанию или выходу из строя.
Если фара оснащена только драйвером постоянного тока (DC), а генератор выдаёт переменный ток (AC), потребуется выпрямитель. Для согласования параметров рекомендуется установить выпрямительный мост с фильтрующим конденсатором ёмкостью не менее 2200 мкФ на 25 В и предусмотреть защиту от перенапряжения – например, варистор или стабилитрон на 15 В.
Проверка наличия и параметров выходного разъёма на двигателе
Двигатель Lifan 168F-2 в базовой комплектации может оснащаться катушкой освещения с выходом переменного напряжения. Для подключения фары необходимо убедиться в наличии выходного разъёма на корпусе двигателя, обычно он располагается рядом с картером или стартером и представляет собой двухконтактный разъём с проводами, выведенными из подмагничивающей обмотки маховика.
Для точной проверки:
- Осмотрите корпус двигателя в районе маховика и катушки зажигания. Ищите жгут с двумя проводами, чаще всего чёрного и синего или чёрного и жёлтого цвета.
- Если разъём закрыт резиновой заглушкой, снимите её и проверьте наличие контактов внутри.
- Измерьте мультиметром напряжение между контактами при работающем двигателе. При исправной катушке освещения должно быть около 12–20 В переменного тока в диапазоне 3000–3600 об/мин.
Если разъёма нет, двигатель укомплектован только зажиганием без дополнительной обмотки. В таком случае подключение фары невозможно без доустановки катушки освещения (Lighting Coil), которая монтируется под маховик и требует демонтажа кожуха вентиляции и маховика.
При наличии выхода убедитесь, что он не предназначен исключительно для зарядки аккумулятора или питания регулятора – в таких случаях ток может быть выпрямленным, и параметры цепи могут не подходить для прямого подключения лампы накаливания без стабилизации напряжения.
Выбор и подключение выпрямителя или стабилизатора напряжения
Катушка освещения двигателя Lifan 168F-2 выдаёт переменное напряжение, которое нестабильно по амплитуде и зависит от оборотов. При подключении светодиодной или галогенной фары необходимо преобразовать это напряжение в постоянное и стабилизированное. Без выпрямителя и стабилизатора фара будет мигать, перегреваться или выйдет из строя.
Если фара рассчитана на 12 В постоянного тока, необходимо использовать двухэтапную схему: сначала выпрямитель (на диодном мосте), затем стабилизатор (например, на основе интегрального стабилизатора типа L7812 или импульсного модуля). Выпрямитель должен быть рассчитан на ток не менее 2 А, с диодами типа 1N5408 или аналогичными.
Для галогенных фар стабилизация может быть необязательна при наличии мощной обмотки и высоких оборотов, но выпрямление желательно для увеличения срока службы лампы. В случае применения светодиодов стабилизатор обязателен, иначе возможен выход из строя при превышении порога входного напряжения.
Выпрямитель подключается напрямую к выходу катушки освещения. Далее, через фильтрующий конденсатор (не менее 1000 мкФ × 25 В), напряжение подаётся на вход стабилизатора. На выходе стабилизатора – 12 В постоянного напряжения, пригодного для питания фары.
Размещение всех компонентов следует предусмотреть в герметичном корпусе, защищённом от вибраций и влаги. Для теплоотвода стабилизатор необходимо закрепить на радиаторе.
Подключение к массе двигателя и выходному проводу катушки должно выполняться пайкой или герметичными клеммами, чтобы избежать падения напряжения и коррозии. Подключение фары – через отдельный разъём, с соблюдением полярности.

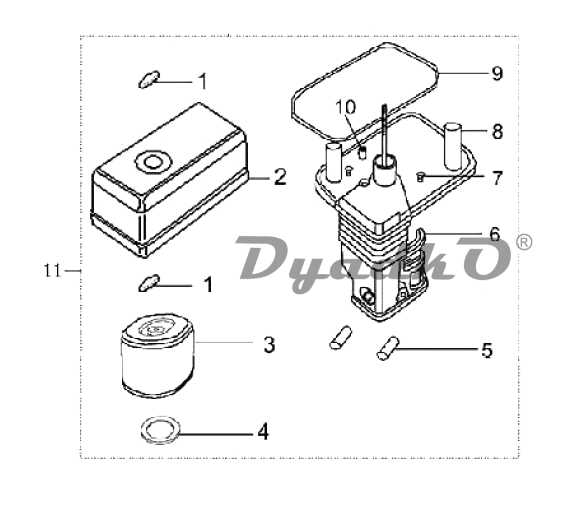

Прокладка кабеля питания от двигателя к фаре
Для стабильной и безопасной работы фары необходимо правильно проложить кабель питания от генератора двигателя Lifan 168F-2. Используются двухжильные провода с сечением не менее 0,75 мм² при длине до 2 метров. При увеличении расстояния до 3–4 метров рекомендуется применять провод сечением 1 мм² или более во избежание падения напряжения.
Кабель следует прокладывать вдоль рамы, избегая контакта с горячими элементами двигателя и выхлопной системой. Оптимальное расстояние до глушителя – не менее 5 см. В местах возможной вибрации и трения применяется гофрированная пластиковая трубка или термостойкая изоляция. Фиксация производится нейлоновыми стяжками через каждые 25–30 см.
На изгибах кабель укладывается с запасом длины, исключающим натяжение. Особое внимание уделяется точкам входа в корпус – рекомендуется использовать резиновые уплотнители для защиты изоляции от порезов. Подключение к клеммам осуществляется через клеммные наконечники типа «мама-папа» или винтовые соединения с обязательной фиксацией.
Если используется выпрямитель или стабилизатор, он монтируется как можно ближе к выходному разъёму двигателя. От него кабель тянется напрямую к фаре, без дополнительных разъёмов. При наличии нескольких потребителей на линии допустимо использование распределительной коробки с влагозащитой не ниже IP54.
Установка выключателя в цепь питания фары
Выключатель должен устанавливаться на провод питания, идущий от выхода генератора или выпрямителя к фаре. Оптимальное место – максимально близко к фаре, чтобы минимизировать длину включенного участка кабеля и снизить потери напряжения при включенном состоянии.
Для подключения используйте выключатель с номинальным током не менее 5 А, учитывая пиковые значения потребления фары. Рекомендуется применять герметичные кнопочные или рычажные выключатели с защитой от влаги и пыли, особенно если техника эксплуатируется на улице.
Подключение выключателя выполняется последовательным разрывом плюсового провода. Минусовой провод от фары не прерывается и соединяется напрямую с массой двигателя или рамы. Провода к выключателю следует тщательно обжать и изолировать с помощью термоусадки или специальной изоленты.
Перед установкой выключателя необходимо проверить целостность и изоляцию проводов, а также наличие надёжного контакта в разъёмах. При монтаже учитывайте защиту от механических повреждений – лучше проложить провод в защитной гофре или трубке.
После установки выключателя рекомендуется проверить работоспособность цепи: включение и выключение фары должно происходить без мерцаний и потери яркости, что укажет на правильность подключения и отсутствие проблем с контактами.
Защита цепи подключения с помощью предохранителя
Для защиты цепи питания фары двигателя Lifan 168F-2 обязательна установка предохранителя с номиналом 5–7 А. Такой ток оптимален для типичных светодиодных или галогенных фар, используемых с данным двигателем.
Предохранитель следует размещать как можно ближе к источнику питания – на проводе, идущем от катушки освещения или аккумулятора, если он используется. Это минимизирует риск повреждения проводки и компонентов при коротком замыкании.
Рекомендуется использовать плавкие предохранители типа «лезвие» (blade fuse) с корпусом, обеспечивающим простой монтаж и замену. Место установки должно быть защищено от попадания влаги и пыли, например, внутри герметичного держателя.
Для проверки работоспособности предохранителя применяется мультиметр в режиме прозвонки или визуальный осмотр на предмет перегорания. В случае срабатывания следует искать и устранять причину короткого замыкания или перегрузки цепи.
При модернизации фары и увеличении потребляемого тока предохранитель необходимо заменить на соответствующий номинал, не превышающий максимально допустимого для проводов и разъемов, чтобы избежать перегрева и повреждений.
Проверка работоспособности системы освещения после подключения
Для оценки корректной работы фары после подключения к двигателю Lifan 168F-2 необходимо выполнить измерения напряжения на клеммах фары при работающем двигателе на холостом ходу. Напряжение должно находиться в диапазоне 6–12 В в зависимости от типа установленной лампы. При отсутствии напряжения или значительном его снижении проверяют надежность контактов и исправность предохранителя.
Следующий этап – проверка включения и отключения фары с помощью установленного выключателя. При замыкании цепи свет должен загораться без задержек и мерцаний. Если наблюдается мерцание, необходимо проверить целостность проводки, а также качество массы на раме двигателя.
Рекомендуется измерить ток потребления фары мультиметром в режиме амперметра. Для стандартной лампы мощностью 35 Вт ток должен составлять около 3 А. Значительные отклонения указывают на возможные неисправности в цепи или перегоревшую лампу.
Важным этапом является визуальный осмотр фары в темное время суток. Световой пучок должен быть устойчивым, без заметных вспышек и просветов. Неправильное крепление или вибрации могут привести к рассеиванию света, что снижает эффективность освещения.
Если установлен выпрямитель или стабилизатор напряжения, необходимо проверить его выходные параметры с помощью вольтметра. Стабильное напряжение около 12 В обеспечит стабильную работу и продлит срок службы лампы.
Вопрос-ответ:
Какие основные этапы нужно выполнить для правильного подключения фары к двигателю Lifan 168F-2?
Сначала необходимо проверить наличие и характеристики выходного разъёма на катушке освещения двигателя. Затем выбрать подходящий кабель с необходимым сечением для питания фары. Следующий шаг — подключить кабель к выходу катушки, соблюдая полярность, если она предусмотрена. После этого следует установить предохранитель в цепь питания для защиты от короткого замыкания. Наконец, подключить фару и проверить её работу, включая включение и выключение через установленный выключатель.
Можно ли напрямую подключать светодиодную фару к катушке освещения двигателя Lifan 168F-2 без дополнительного выпрямителя?
Нет, подключение светодиодной фары напрямую к катушке освещения не рекомендуется. Катушка выдаёт переменное напряжение, а светодиодам требуется постоянное питание. Для стабилизации напряжения и преобразования переменного тока в постоянный используют выпрямитель или стабилизатор. Без них фара может мерцать, быстро выйти из строя или не работать вовсе.
Какой предохранитель лучше использовать для защиты цепи питания фары на Lifan 168F-2 и где его установить?
Оптимально применять предохранитель на 3–5 А, в зависимости от мощности фары. Его устанавливают в положительной линии питания, между выходом катушки и фарой, ближе к источнику питания. Это обеспечивает оперативное прерывание цепи при перегрузках или коротких замыканиях, что предотвращает повреждение электрооборудования и снижает риск возгорания.
Что делать, если после подключения фары к двигателю Lifan 168F-2 свет не загорается?
В первую очередь следует проверить крепление и качество контактов: нет ли окисления, повреждений проводов или ослабленных соединений. Затем измерить напряжение на выходе катушки при работающем двигателе — оно должно соответствовать номинальному для фары. Если напряжение есть, проверить исправность самой фары, включая её лампу и переключатель. Если проблема сохраняется, стоит проверить состояние выпрямителя и предохранителя, а также возможные замыкания в цепи.
Какой кабель и какого сечения подходит для подключения фары к двигателю Lifan 168F-2, учитывая длину провода до фары?
Для подключения обычно используют медный одножильный кабель с сечением 0,75–1 мм² при длине до 2 метров. Если длина больше, лучше увеличить сечение до 1,5 мм², чтобы избежать падения напряжения и нагрева провода. Кабель должен быть гибким и устойчивым к вибрациям и атмосферным воздействиям. Кроме того, рекомендуется прокладывать провод с защитой от механических повреждений.
