Как обозначается светодиод на схеме

Светодиод (LED) на электрической схеме представлен стандартным графическим символом, который отличается от обычного диода дополнительными стрелками, указывающими на излучение света. Этот символ содержит треугольник с вертикальной линией – анод и катод – и две стрелки, выходящие из корпуса, обозначающие световую энергию.

Правильное понимание обозначения светодиода важно при чтении и проектировании схем, так как светодиоды имеют полярность и требуют соблюдения направления тока. На схемах анод обычно направлен к плюсу источника питания, а катод – к минусу. Неверное подключение приведет к отсутствию свечения или повреждению элемента.

Помимо базового символа, в схемах могут использоваться дополнительные пометки, указывающие на цвет свечения, напряжение и ток светодиода. Эти данные помогают инженерам подобрать подходящий резистор и обеспечить оптимальные рабочие параметры без перегрузок.

Стандартные графические символы светодиода в схемотехнике

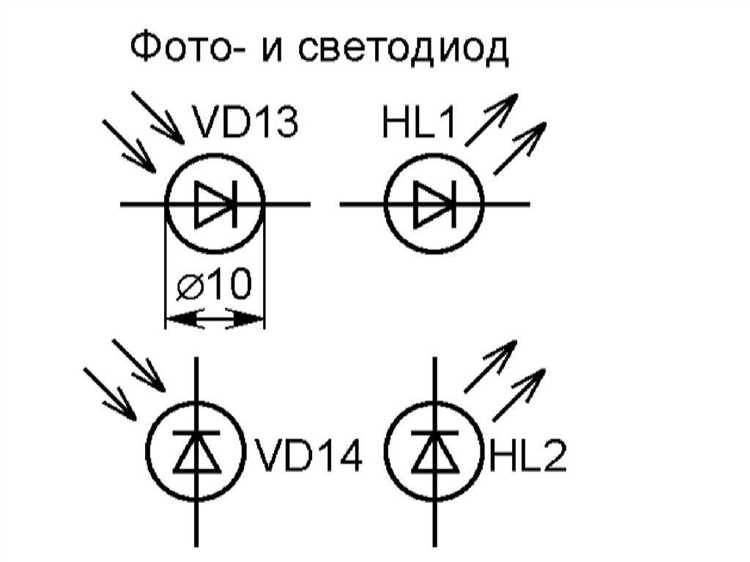

В электрических схемах светодиод обозначается условным графическим символом, представляющим собой комбинацию символа диода с дополнительными элементами, указывающими на излучение света.

Основной символ диода – треугольник, указывающий направление тока, и вертикальная черта, обозначающая катод. Для светодиода к этому базовому символу добавляют две короткие стрелки, направленные наружу от треугольника, символизирующие световое излучение.

Стрелки располагаются сбоку от основного символа и направлены под углом вверх и вниз, чаще всего вправо, что облегчает визуальное распознавание светодиода среди других диодов на схеме.

Для обозначения полярности светодиода на схеме принято использовать дополнительные метки: катод обычно обозначают линией или знаком «-», анод – знаком «+» или отсутствием знака. Важно соблюдать правильное расположение символов для точного отображения функциональности компонента.

В некоторых схемах допускается использовать упрощенный символ диода без стрелок, если контекст и сопровождающая документация однозначно указывают на светодиод, однако такая практика может привести к ошибкам при чтении схем.

Для цветных светодиодов иногда добавляют цветовые обозначения рядом с символом (например, красный – «R», зелёный – «G», синий – «B»), но это не является обязательным и зависит от стандарта оформления схемы.

При разработке печатных плат и электрических схем рекомендуется использовать стандартизированные условные обозначения, принятые в ГОСТ или международных стандартах IEC, чтобы обеспечить понятность и однозначность для всех участников проекта.

Различия в обозначениях светодиодов с разной полярностью

В стандартном графическом символе светодиода катод обычно представлен короткой горизонтальной чертой или треугольником с основанием, а анод – направленной стрелкой. Для светодиодов с обычной полярностью стрелка указывает от анода к катоду. В обозначениях с обратной полярностью направление стрелки меняется, что помогает избежать ошибок при монтаже и проверке схем.

Для светодиодов с дополнительными функциями, такими как обратная защита или встроенный резистор, символы могут содержать дополнительные элементы, но направление стрелки и полярность остаются базовым ориентиром. В технической документации и стандартах (например, ГОСТ 2.750-75, IEC 60617-3) обозначения светодиодов с разной полярностью строго регламентированы, что облегчает универсальное понимание схем независимо от производителя.

Обозначение цветов и типов светодиодов на схемах

Цвет светодиода на электрической схеме обычно указывается рядом с его графическим символом с помощью буквенного обозначения. Для стандартных цветов применяют сокращения: R – красный, G – зелёный, Y – жёлтый, B – синий, W – белый. При наличии нескольких светодиодов разных цветов в одной схеме важно указывать эти обозначения, чтобы избежать путаницы.

Тип светодиода может отражаться дополнительными индексами или обозначениями в маркировке. Например, SMD-светодиоды обозначают аббревиатурой SMD или корпусом на условном графическом символе, а индикаторные светодиоды с разным углом свечения могут иметь пометки с углами, например, 120° или 60°, если это важно для схемы.

Для светодиодов с дополнительными функциями, например, инфракрасных или ультрафиолетовых, часто добавляют соответствующие пометки IR или UV рядом с символом. Это помогает точно определить назначение элемента в проекте.

При необходимости отображения параметров типа мощности или напряжения также используют обозначения с цифрами, например, LED 3V или LED 5mA, которые информируют о рабочих характеристиках светодиода на схеме.

Обозначение параметров и характеристик светодиода рядом с символом

Рядом с графическим символом светодиода на электрической схеме принято указывать ключевые параметры, необходимые для правильного выбора и эксплуатации компонента. Такие обозначения позволяют инженерам быстро оценить технические характеристики и гарантировать соответствие требованиям схемы.

• Прямой ток (If) – максимально допустимый ток через светодиод, обычно указывается в миллиамперах (мА). Например, «If=20mA» означает, что рекомендуемый рабочий ток – 20 мА.
• Прямое напряжение (Vf) – падение напряжения при рабочем токе, выражается в вольтах. Например, «Vf=2.0V» указывает, что при номинальном токе падение составит около 2 В.
• Цвет свечения – может указываться текстом или кодом, например, «Red», «Green», «Blue» или сокращениями «R», «G», «B». Это помогает различать светодиоды в сложных схемах с несколькими цветами.
• Мощность рассеиваемая (Pd) – максимально допустимая мощность в ваттах. Обозначается, например, «Pd=100mW», чтобы избежать перегрева и выхода из строя.
• Угол излучения – указывается в градусах для светодиодов с направленным светом, например, «120°», что важно для проектирования освещения и оптических схем.
• Тип корпуса – может быть указан кодом или аббревиатурой, например, «SMD 0603» или «THT 5mm», что облегчает подбор компонента при монтаже.

Расположение параметров обычно рядом с символом светодиода, с выносными линиями или в виде подписей, сокращая избыточность и сохраняя читаемость схемы. Для каждого параметра используется стандартное сокращение, рекомендованное ГОСТ или международными стандартами.

В случае, если на схеме несколько светодиодов с разными характеристиками, рекомендуется обозначать параметры индивидуально, чтобы избежать ошибок при сборке и эксплуатации.

• Анод обозначается стрелкой, направленной внутрь светодиода (символом «→»).
• Катод отображается горизонтальной чертой или линией, пересекающей конец стрелки.

В маркировке физических светодиодов:

При проектировании схем необходимо учитывать следующие правила подключения:

1. Подключать анод к положительному источнику питания через ограничительный резистор, чтобы ограничить ток и защитить светодиод.
2. Катод соединять с землёй или отрицательным полюсом питания.
3. Выбирать номинал резистора согласно формуле: R = (Uпит - Uсв) / Iсв, где Uпит – напряжение питания, Uсв – падение напряжения на светодиоде (обычно 1.8–3.3 В в зависимости от типа), Iсв – рабочий ток (обычно 10–20 мА).

Обозначение светодиодных индикаторов и групповых светодиодов

Светодиодные индикаторы на схемах обозначаются символом стандартного светодиода – треугольником с линией, представляющей катод, дополненным стрелками, указывающими на излучение света. Для индикаторов обычно добавляют обозначение типа или цвета рядом с символом (например, LED красный или LED зеленый), а также уникальный идентификатор, например, D1 или HL1.

Групповые светодиоды, объединённые в один корпус или схему с несколькими элементами, на схемах изображаются как несколько символов светодиодов, соединённых общими линиями питания или земли. В таких случаях применяют общий индекс группы, например, LED1.1, LED1.2 и так далее, чтобы показать принадлежность к одному блоку.

Для упрощения чтения схемы и отражения конструкции устройства допускается объединять несколько диодов в одном графическом элементе с дополнительной маркировкой, обозначающей количество светодиодов и их расположение. Если групповой светодиод имеет встроенный драйвер или контроллер, рядом с символом указывают его условное обозначение, например, LED-модуль или LED-комплект.

При подключении светодиодных индикаторов на схемах рекомендуется указывать номиналы ограничивающих резисторов и направление полярности, особенно в многодиодных сборках. Это обеспечивает точное воспроизведение электрической части и облегчает диагностику.

В схемах с цветными или многоцветными светодиодами для группового обозначения применяют дополнительные буквенные индексы, например, LED1R для красного, LED1G для зеленого или LED1B для синего диода в составе одного модуля.

Особенности обозначения светодиодов в разных стандартах и ГОСТах

В электротехнической документации светодиоды обозначаются согласно конкретным стандартам, которые регламентируют графические символы и дополнительные пометки. В ГОСТ 2.721-74 предусмотрено основное изображение светодиода в виде треугольника с направленной стрелкой, символизирующей излучение, и катодом в виде линии с двумя параллельными отростками. Дополнительно стрелки указывают на световое излучение, что отличает светодиод от обычного диода.

Международный стандарт IEC 60617 задаёт схожий графический символ, но с небольшими отличиями в пропорциях и деталях стрелок, что важно учитывать при международной документации. В стандарте ANSI Y32.2 применяется схематическое обозначение с упрощённой стрелкой для обозначения светового потока.

В некоторых ГОСТах и отраслевых стандартах допускается добавление буквенных индексов возле символа для обозначения типа светодиода, например, «LED» или «СД» (светодиод). Также рядом с символом указывается цвет излучения – красный, зелёный, синий – в виде буквенного обозначения (R, G, B или К, З, С), что упрощает распознавание при чтении схем.

В стандарте ГОСТ Р МЭК 60617-3-1-2012 подчёркивается важность указания полярности: анод и катод должны иметь четкие обозначения, чтобы исключить ошибки подключения. Рекомендуется также указывать номинальные параметры, такие как рабочее напряжение и ток, рядом с символом, что облегчает технический контроль и обслуживание.

При проектировании схем с групповыми светодиодами допустимо использование объединённых символов, где несколько светодиодов изображаются одной схемой с пометкой количества элементов. Для точности обозначения необходимо соблюдать стандартизированное изображение стрелок, отражающих направление излучения.

Рекомендуется строго следовать требованиям выбранного стандарта в документации, избегая смешивания символики из разных ГОСТов и международных норм, чтобы обеспечить однозначное понимание схемы всеми специалистами.

Вопрос-ответ:

Как на электрической схеме обозначается светодиод и чем его символ отличается от обычного диода?

Светодиод на схеме обозначается символом диода с двумя стрелками, направленными от его стороны катода, которые символизируют излучение света. В отличие от обычного диода, у которого просто треугольник и линия, у светодиода добавлены эти стрелки, указывающие на свечение. Такая графика помогает быстро отличить светодиод от других компонентов на схеме.

Почему важно правильно указывать полярность светодиода в электрических схемах?

Светодиод является полупроводниковым прибором с чётко выраженной полярностью: анод и катод. Если подключить его в обратном направлении, он не будет светиться и может даже повредиться при высоком напряжении. Поэтому на схеме важно точно обозначать выводы, чтобы избежать ошибок при монтаже и обеспечить корректную работу устройства.

Какие стандарты или ГОСТы регулируют обозначение светодиодов на электрических схемах в России?

В России обозначение светодиодов на схемах регламентируется ГОСТ 2.721-74 «Обозначения условные графические в схемах» и рядом стандартов ЕСКД, которые описывают правила нанесения символов полупроводниковых приборов. В них подробно прописан внешний вид символа светодиода и требования к нанесению дополнительных обозначений, например, цвета свечения или параметров, рядом с графическим изображением.

Как на схеме обозначаются светодиодные индикаторы с несколькими цветами и что это значит для чтения схемы?

Для многоцветных светодиодов на схеме используют один общий символ светодиода, к которому добавляют отметки или буквы, указывающие цвета свечения, например, «R» — красный, «G» — зелёный, «B» — синий. Иногда показывают несколько стрелок разных направлений или добавляют цветные подписи рядом с символом. Это помогает понять, что один корпус содержит несколько светящихся элементов и упрощает чтение и монтаж.

Можно ли использовать универсальный символ диода вместо символа светодиода при создании схемы, и как это повлияет на понимание?

Хотя технически символ обычного диода похож на символ светодиода, заменять его в схемах не рекомендуется. Отсутствие стрелок, обозначающих излучение, может привести к недоразумениям и неправильному подключению. Это особенно важно в документации и при передаче схем другим специалистам, так как светодиоды имеют специфические свойства и требования к питанию.
