Повышение индуктивности импульсного трансформатора является ключевым аспектом для улучшения его эффективности при работе в высокочастотных схемах. В современных схемах источников питания, индуктивность играет важную роль в стабилизации тока, обеспечении устойчивости работы и предотвращении перегрузок. Низкая индуктивность может привести к избыточным колебаниям и потере мощности, что негативно скажется на общей работе устройства.
Использование магнитных материалов с высокой проницаемостью, таких как ферриты, позволяет значительно повысить индуктивность трансформатора. Важно учитывать, что выбор материала должен зависеть от рабочей частоты, так как ферриты показывают лучшие результаты на высоких частотах, а для низкочастотных применений лучше подходят материалы с низким коэффициентом потерь.
Увеличение числа витков на катушке трансформатора напрямую связано с ростом индуктивности. Однако, увеличение витков требует точного расчета для сохранения оптимальных габаритов трансформатора, поскольку увеличение размера катушки может привести к дополнительным потерям энергии и уменьшению плотности тока.
Использование катушек с экранированием позволяет минимизировать паразитные индуктивности и улучшить коэффициент передачи энергии. Это особенно важно в импульсных трансформаторах, где высокие скорости изменения тока могут вызвать дополнительные потери, связанные с магнитными помехами.
Правильное проектирование геометрии сердечника также критически важно для увеличения индуктивности. Оптимизация формы сердечника и его плотности может значительно повысить магнитный поток, уменьшая потери и увеличивая общую эффективность работы трансформатора.
Как выбор материала для сердечника влияет на индуктивность
Магнитная проницаемость материала определяет его способность концентрировать магнитное поле. Чем выше проницаемость, тем большую индуктивность можно достичь при меньших размерах сердечника. Например, ферриты с высокой магнитной проницаемостью часто используются в импульсных трансформаторах для повышения индуктивности при относительно низких частотах.
Потери на гистерезис непосредственно влияют на эффективность трансформатора. Материалы с низкими потерями, такие как аморфные сплавы или специально обработанные ферриты, позволяют минимизировать тепловые потери, что особенно важно при высокочастотных приложениях. Чем меньше потери, тем стабильнее и дольше будет работать трансформатор.
Кондуктивность материала также имеет значение. Вещества с низкой проводимостью, такие как ферриты, предотвращают возникновение токов Фуко, которые могут снижать эффективность трансформатора. Применение материалов с низким коэффициентом проводимости, например, на основе железа с добавками, помогает сократить потери энергии.
Дополнительно, температура работы материала и его устойчивость к перегреву также оказывают влияние на индуктивность. Сердечники из материала с высоким коэффициентом температуры индуктивности теряют свои характеристики при повышении температуры, что может повлиять на общую производительность трансформатора.
Для специфических задач, например, в источниках питания с высоким КПД или в высокочастотных преобразователях, выбор сердечника с определёнными характеристиками (низкие потери, высокая проницаемость) имеет решающее значение. Идеальные материалы – те, которые обладают оптимальным сочетанием низких потерь и высокой проницаемости на рабочей частоте.

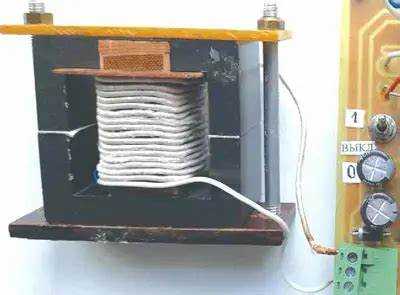

Роль геометрии витков в повышении индуктивности трансформатора
Геометрия витков оказывает значительное влияние на индуктивность импульсного трансформатора. Изменяя форму и размер витков, можно оптимизировать его характеристики, что приводит к повышению индуктивности и улучшению работы трансформатора.
Ключевыми параметрами, которые определяют индуктивность в контексте геометрии витков, являются:
- Диаметр провода. Увеличение диаметра провода снижает сопротивление и потери энергии, что способствует более эффективному магнитному потоку. Однако увеличение диаметра может привести к уменьшению плотности витков на катушке.
- Число витков. Увеличение числа витков прямо пропорционально увеличивает индуктивность. Однако при большом числе витков возникает дополнительное сопротивление и возможность образования паразитных емкостей.
- Форма витков. Витки могут быть расположены в различных конфигурациях: спиральными, плоскими или концентрическими. Оптимизация этих форм в зависимости от частоты работы трансформатора позволяет уменьшить паразитные эффекты и повысить индуктивность.
Кроме того, геометрия витков влияет на магнитное поле и его распределение в сердечнике трансформатора. Важно, чтобы витки располагались таким образом, чтобы минимизировать магнитные потери и максимизировать магнитный поток. Использование витков с оптимизированной геометрией, например, витков с равномерным распределением на катушке, снижает сопротивление магнитного потока и способствует повышению индуктивности.
Еще одной важной деталью является использование катушек с многослойной намоткой. Такой подход позволяет увеличить общее число витков, не увеличивая при этом физический размер трансформатора. Многослойная намотка также снижает токи потерь и способствует стабильному функционированию трансформатора на различных частотах.
Для достижения максимальной индуктивности важно учитывать сочетание всех этих факторов, а не рассматривать каждый из них в отдельности. Инженеры часто используют симуляции для оптимизации геометрии витков с учетом параметров сердечника и частотных характеристик работы трансформатора.
Как оптимизировать число витков для достижения нужной индуктивности
Число витков трансформатора оказывает прямое влияние на его индуктивность. Для оптимизации числа витков необходимо учитывать несколько ключевых факторов: материал сердечника, размеры катушки, рабочая частота и требуемая индуктивность. Одна из основных зависимостей: индуктивность трансформатора пропорциональна квадрату числа витков, что можно выразить через формулу: L = (N^2 * μ * A) / l, где L – индуктивность, N – число витков, μ – магнитная проницаемость материала сердечника, A – площадь поперечного сечения сердечника, l – длина магнитного пути. Это показывает, что для увеличения индуктивности нужно либо увеличивать количество витков, либо изменять другие параметры.
Для достижения нужной индуктивности важно точно рассчитать необходимое число витков, исходя из рабочей частоты и требуемого значения индуктивности. Например, при работе на высоких частотах увеличение числа витков может привести к паразитным потерям, поэтому в таких случаях важно оптимизировать не только количество витков, но и выбрать подходящий материал сердечника с высокой магнитной проницаемостью.
На практике оптимизация числа витков может быть связана с компромиссом между размером трансформатора и его производительностью. Для трансформаторов с небольшими размерами обычно используют катушки с меньшим числом витков, но при этом повышается плотность тока. В то же время для больших трансформаторов, где размер не ограничен, можно использовать большее число витков для достижения желаемой индуктивности, но с учетом того, что увеличение витков может привести к росту сопротивления и потерь на нагрев.
Для достижения оптимальной индуктивности в реальных условиях необходимо учитывать также эффекты насыщения сердечника. При высоких значениях тока или напряжения магнитное поле может привести к насыщению материала сердечника, что существенно снижает индуктивность. Чтобы избежать этого, важно правильно выбирать не только число витков, но и материал сердечника, чтобы максимизировать его пропускную способность при заданных условиях.
Каждое изменение числа витков требует тщательной проверки влияния на остальные параметры трансформатора, такие как сопротивление, эффективность, температура и надежность. Постоянное тестирование и моделирование позволяют более точно регулировать эти параметры для достижения нужной индуктивности.
Использование магнитопроводов с высокой проницаемостью для увеличения индуктивности
Магнитопроводы с высокой магнитной проницаемостью играют ключевую роль в увеличении индуктивности импульсных трансформаторов. Материалы с высокой проницаемостью обеспечивают более плотное сосредоточение магнитного потока, что повышает эффективность передачи энергии и снижает потери.
Основным механизмом, увеличивающим индуктивность, является способность таких магнитопроводов уменьшать сопротивление магнитному потоку. Это достигается за счет использования материалов с низким уровнем коэрцитивной силы и высокими значениями магнитной проницаемости, таких как ферриты и порошковые магнитные сплавы.
Использование магнитопроводов с высокой проницаемостью позволяет уменьшить размеры трансформатора при сохранении нужной индуктивности. Это особенно важно для импульсных трансформаторов, где высокая частота работы и компактные размеры играют важную роль в эффективности устройства.
Важно учитывать, что для достижения максимальной индуктивности необходимо тщательно выбирать тип материала в зависимости от частоты работы. Например, ферриты хорошо подходят для высокочастотных преобразований, в то время как металлические порошковые материалы могут быть предпочтительнее при работе на низких и средних частотах.
Кроме того, повышение индуктивности также зависит от качества обработки магнитопровода. Использование материалов с минимальными дефектами и оптимальными характеристиками способствует снижению потерь на вихревые токи и улучшению общей эффективности трансформатора.
Влияние частоты работы на индуктивность импульсного трансформатора
Частота работы импульсного трансформатора оказывает значительное влияние на его индуктивные характеристики. Это связано с тем, что при изменении частоты изменяются параметры магнитного потока, а также потери, связанные с изменением магнитных свойств сердечника и проводников.
При высокой частоте работы трансформатора индуктивность может уменьшаться из-за явлений, таких как кожный эффект и явление вихревых токов, которые усиливаются при увеличении частоты. Эти эффекты приводят к дополнительным потерям и снижению эффективности трансформатора.
На низких частотах магнитные потери в сердечнике трансформатора относительно малы, однако с увеличением частоты потери начинают возрастать. Важно выбрать такой диапазон частот, при котором индуктивность будет оставаться стабильной, а потери минимальными.
Рекомендации по частоте работы для оптимальной индуктивности:
- Для трансформаторов с ферритовым сердечником оптимальная частота работы обычно составляет от 20 кГц до 200 кГц. Это позволяет минимизировать потери на гистерезис и вихревые токи.
- Для трансформаторов с сердечником из материалов с высокой проводимостью, таких как железо, частота работы должна быть ограничена нижними значениями (менее 50 кГц), чтобы избежать значительных потерь на вихревые токи.
- Использование магнитопроводов с улучшенными характеристиками, например, порошковое железо, позволяет работать на более высоких частотах без значительного снижения индуктивности.
При проектировании импульсного трансформатора важно учитывать не только частоту работы, но и другие параметры, такие как геометрия витков и материал сердечника. Эти элементы в сочетании с частотой определяют итоговые значения индуктивности и потерь в трансформаторе.
Как уменьшить потери в трансформаторе и повысить индуктивность
Потери в трансформаторе происходят из-за различных факторов, включая магнитные потери в сердечнике и сопротивление обмоток. Для повышения индуктивности и снижения потерь важно минимизировать эти потери, что можно достичь с помощью нескольких методов.
Один из способов уменьшения потерь – использование сердечников с высокой магнитной проницаемостью. Такие материалы позволяют уменьшить магнитные потери и улучшить свойства трансформатора. Это достигается за счет уменьшения гистерезисных потерь и улучшения магнитного потока, что ведет к росту индуктивности.
Следующим важным моментом является оптимизация конструкции обмоток. Использование проводников с минимальным сопротивлением, а также правильное распределение витков по геометрии и качественная изоляция помогают снизить потери на проводах и увеличивают общую эффективность трансформатора.
Особое внимание следует уделить частоте работы трансформатора. Высокая частота работы может повысить потери на вихревые токи, поэтому важно оптимизировать работу трансформатора для определенной частоты, используя материалы с низким сопротивлением для таких высокочастотных процессов.
Также стоит учесть, что уменьшение потерь возможно путем снижения утечек магнитного потока. Для этого важно правильно выбирать форму сердечника и обеспечивать минимальные зазоры между его частями, что позволяет улучшить магнитную проводимость и снизить потери.
Практическое применение двухслойной намотки для увеличения индуктивности
Двухслойная намотка используется для повышения индуктивности импульсных трансформаторов, обеспечивая компактность и улучшение магнитных характеристик. Эта техника заключается в намотке проводников в два слоя, что позволяет увеличить количество витков на единицу площади трансформатора, а также улучшить распределение магнитного поля.
Применение двухслойной намотки имеет несколько практических преимуществ. Во-первых, увеличение числа витков в ограниченном объеме уменьшает влияние сопротивления проводников и повышает общую индуктивность трансформатора. Во-вторых, два слоя позволяют улучшить теплоотвод, так как проводники в верхнем слое не оказывают негативного воздействия на проводники в нижнем, что минимизирует потери тепла.
Кроме того, такая структура позволяет снизить паразитные ёмкости между витками, что особенно важно для работы на высоких частотах. Наличие двух слоев помогает уменьшить магнитные потери, улучшая работу трансформатора при высоких нагрузках. Важно, чтобы витки второго слоя располагались таким образом, чтобы не создавалось коротких замыканий между слоями, что может привести к снижению эффективности.
Для практического применения рекомендуется выбирать провода с высоким качеством изоляции и обеспечить надежную фиксацию слоев, чтобы избежать повреждений из-за вибраций и механических нагрузок. Оптимальное расположение проводников на каркасе трансформатора играет ключевую роль в уменьшении потерь и повышении качества магнитного потока.
Таким образом, двухслойная намотка – это эффективный способ улучшить индуктивность трансформатора, особенно в приложениях, где требуются компактность, высокая производительность и стабильная работа при изменяющихся условиях эксплуатации.
Как температура и условия эксплуатации влияют на индуктивность трансформатора
Температура работы трансформатора оказывает значительное влияние на его индуктивность. При повышении температуры происходит изменение магнитных свойств материалов сердечника. Это может привести к снижению магнитной проницаемости, что, в свою очередь, уменьшает индуктивность. Особенно это выражено при использовании ферромагнитных материалов с низким температурным коэффициентом проницаемости.
Высокие температуры могут также влиять на проводники, особенно на их изоляцию. При перегреве изоляция может разрушаться, что снижает эффективность работы трансформатора и увеличивает потери. В условиях длительной работы при высоких температурах индуктивность может снижаться даже при нормальной нагрузке.
Кроме того, частые колебания температуры, например, при смене дня и ночи, также влияют на стабильность индуктивности. При этом важно учитывать не только саму температуру, но и влажность, которая может приводить к коррозии материалов, влияя на их электромагнитные характеристики.
Рекомендуется использовать трансформаторы с материалами, которые сохраняют свои магнитные свойства при значительных колебаниях температуры. Также стоит предусмотреть эффективное охлаждение для поддержания стабильности работы трансформатора в широком диапазоне температур.
Вопрос-ответ:
Как можно увеличить индуктивность импульсного трансформатора без изменения числа витков?
Увеличить индуктивность можно, используя материалы с высокой магнитной проницаемостью для сердечника. Это позволяет увеличить магнитный поток, проходящий через обмотку трансформатора, что в свою очередь повышает индуктивность. Также стоит обратить внимание на геометрию витков, так как оптимизация их расположения может улучшить эффективность трансформатора.
Как частота работы трансформатора влияет на индуктивность и её увеличение?
Частота работы трансформатора напрямую влияет на его индуктивность, так как с увеличением частоты уменьшается реактивное сопротивление обмоток. Для достижения высокой индуктивности на высоких частотах важно учитывать взаимное влияние индуктивности и паразитных потерь, например, из-за вихревых токов в сердечнике. В некоторых случаях использование ферритовых материалов или улучшенная геометрия сердечника помогает минимизировать потери и повысить индуктивность.
Как температура влияет на индуктивность импульсного трансформатора?
Температура может существенно изменять магнитные свойства материала сердечника. При повышении температуры магнитная проницаемость может снижаться, что приводит к уменьшению индуктивности. Чтобы минимизировать этот эффект, используют материалы, которые сохраняют свои магнитные характеристики при высоких температурах, а также обеспечивают эффективное охлаждение трансформатора в условиях эксплуатации.
Можно ли увеличить индуктивность трансформатора путём изменения геометрии витков?
Да, изменение геометрии витков может существенно повлиять на индуктивность. Например, изменение плотности витков или формы витков (например, переход на двухслойную намотку) позволяет увеличить магнитное поле, создаваемое обмоткой, и, соответственно, увеличить индуктивность. Важно учитывать, что такие изменения должны быть сбалансированы с другими характеристиками трансформатора, чтобы не увеличить потери на высоких частотах.
Какие типы сердечников наиболее подходят для увеличения индуктивности импульсных трансформаторов?
Для импульсных трансформаторов, где важно увеличение индуктивности при минимальных потерях, часто используются сердечники с высокой магнитной проницаемостью, например, из ферритов или железо-силиконовых сплавов. Эти материалы позволяют эффективно сосредоточить магнитное поле, что способствует увеличению индуктивности. Однако важно учитывать, что для различных частот и мощностей трансформатора могут быть более подходящие варианты сердечников, такие как порошковые ферриты или композитные материалы.
Как выбор материала сердечника влияет на индуктивность импульсного трансформатора?
Выбор материала сердечника для импульсного трансформатора играет важную роль в определении его индуктивности. Чем выше магнитная проницаемость материала, тем большую индуктивность можно достичь при меньшем количестве витков. Материалы с высокой магнитной проницаемостью, такие как ферриты или металлы с добавками, позволяют уменьшить потери на сердечнике и повысить эффективность трансформатора. Однако важно учитывать, что с увеличением проницаемости также может увеличиваться потери на вихревые токи и гистерезис, что влияет на работу трансформатора при высоких частотах. Поэтому при выборе материала нужно учитывать его характеристики, такие как максимальная рабочая температура и частота работы, чтобы избежать перегрева и потерь.
Как изменение числа витков влияет на индуктивность импульсного трансформатора?
Число витков в катушке трансформатора напрямую связано с его индуктивностью. Чем больше витков, тем выше индуктивность. Однако увеличение числа витков приводит к росту сопротивления катушки и, соответственно, к потере мощности на сопротивлении проводников. Оптимальное число витков зависит от требуемых характеристик трансформатора, таких как напряжение и частота работы. Например, для высокочастотных приложений необходимо учитывать, что слишком большое число витков может привести к повышению потерь на вихревые токи. Для повышения индуктивности на заданной частоте также можно использовать более толстые провода, чтобы минимизировать сопротивление. Важно, чтобы изменение числа витков было сбалансировано с другими параметрами трансформатора для достижения наилучших результатов.
