Коэффициент усиления транзистора, обозначаемый как hFE или β, показывает, насколько сильно транзистор усиливает ток базы. Для большинства маломощных биполярных транзисторов значение β лежит в пределах от 30 до 500. Точное измерение этого параметра необходимо при подборе транзистора в схемах усиления и коммутации.
Чтобы измерить коэффициент усиления мультиметром, устройство должно поддерживать режим hFE-тестера. Большинство современных цифровых мультиметров имеют специальное гнездо с маркировкой NPN/PNP и контактами E, B, C – эмиттер, база, коллектор. Тестирование проводится без подачи питания, но при правильной установке транзистора в соответствующие разъёмы.
При отсутствии такого режима в мультиметре можно измерить ток базы и ток коллектора вручную, подключив транзистор в простую схему с резисторами. Далее по формуле β = IК / IБ рассчитывается коэффициент усиления. Важно, чтобы ток базы был в пределах от 10 до 100 мкА, а напряжение питания – не более 5 В, чтобы избежать искажения результатов или повреждения прибора.
Для повышения точности рекомендуется производить замеры при различных уровнях тока базы, так как β может зависеть от рабочего режима транзистора. Также стоит учитывать температурный дрейф: при нагревании транзистора коэффициент усиления может увеличиваться на 10–15%.
Что такое hFE и где он отображается на мультиметре

На большинстве цифровых мультиметров, оснащённых функцией проверки транзисторов, имеется отдельный сектор, обозначенный как hFE. Обычно это круглая розетка с отверстиями, подписанными как E, B, C, а рядом переключатель режимов, где можно выбрать проверку p-n-p или n-p-n транзистора.
Чтобы измерить hFE, необходимо вставить ножки транзистора в соответствующие гнёзда – эмиттер (E), база (B) и коллектор (C). Важно соблюдать правильную ориентацию, иначе измерение будет некорректным. После установки переключателя мультиметра в режим hFE и подключения транзистора, на экране отобразится числовое значение коэффициента усиления.
Следует учитывать, что результат зависит от условий тестирования, особенно от величины тестового тока базы, который может отличаться у разных моделей мультиметров. Для точных измерений лучше сверяться с технической документацией на транзистор и учитывать возможные допуски.
Как выбрать подходящий режим измерения на мультиметре

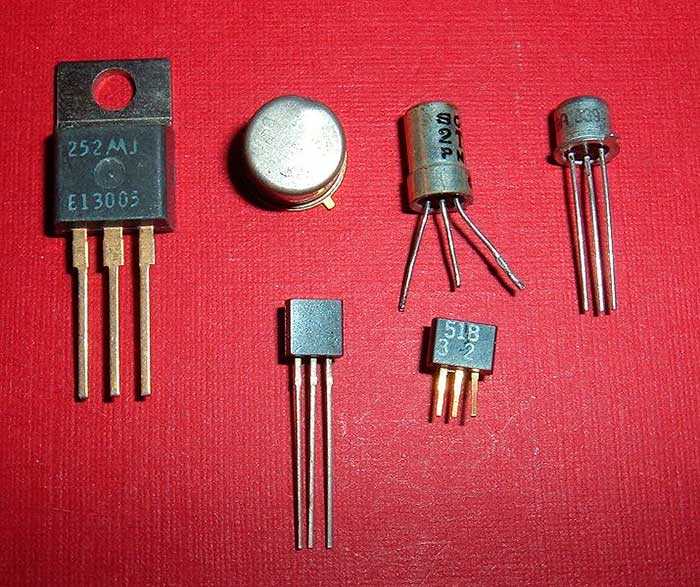

Для измерения коэффициента усиления транзистора (hFE) необходимо использовать режим, обозначенный как «hFE» или «β». Он активируется поворотом переключателя на соответствующий сектор, обычно расположенный отдельно от режимов измерения напряжения и сопротивления. Этот режим доступен не на всех мультиметрах – его наличие следует проверить заранее.
Перед выбором режима важно определить тип транзистора – NPN или PNP. На корпусе большинства мультиметров рядом с гнездом hFE указаны два ряда отверстий: один для NPN, другой для PNP. Неверный выбор приведёт к нулевому или искажённому результату.
Использование другого режима, например, диодного или омметра, не даст значения коэффициента усиления. Они предназначены для проверки p-n переходов, а не для оценки параметров усиления.
Как определить тип транзистора: NPN или PNP перед измерением

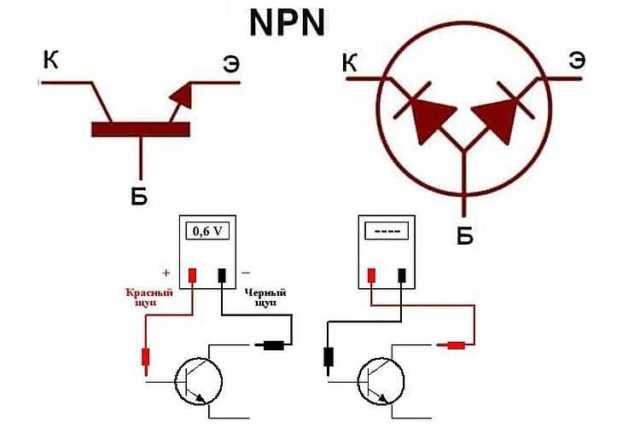

Перед тем как измерять коэффициент усиления, необходимо точно знать тип транзистора. Это важно, так как неправильное определение приведёт к ошибочным результатам при подключении к мультиметру. Различие между NPN и PNP определяется направлением переходов и их реакцией на приложенное напряжение.
Если показания сильно отличаются от ожидаемых или нет падения напряжения в обоих направлениях, транзистор может быть неисправен либо подключение щупов некорректно. После точного определения типа можно переходить к измерению hFE, выставив мультиметр в соответствующий режим и подключив транзистор согласно маркировке панельки (C, B, E).
- Найдите на мультиметре разъём с тремя или шестью отверстиями, подписанными как E, B, C.
- Выберите нужную группу контактов – NPN или PNP. Они обычно физически разделены или имеют отдельные ряды отверстий.
- Вставьте ножки транзистора строго в соответствующие отверстия: эмиттер в E, базу в B, коллектор в C. Ошибки в размещении приведут к неправильным показаниям или отсутствию индикации.
Проверка стабильности показаний при повторном измерении
Для оценки надёжности измеренного коэффициента усиления транзистора (hFE) необходимо выполнить несколько повторных измерений. Это позволяет выявить нестабильные элементы или ошибки подключения.
- Убедитесь, что транзистор вставлен в правильные гнёзда разъёма мультиметра в соответствии с его типом (NPN или PNP).
- Выполните первое измерение и зафиксируйте показания hFE.
- Сравните полученные значения. Допустимое отклонение между измерениями – не более ±10%.
Если разброс значений превышает указанный предел, это может указывать на одно из следующих:
- Некачественный контакт в разъёме мультиметра.
- Нестабильность самого полупроводникового прибора.
Для исключения влияния внешних факторов:
- Повторите измерения в помещении с постоянной температурой (желательно 20–25 °C).
- Не касайтесь пальцами корпуса транзистора во время измерения – это может изменить параметры из-за теплового воздействия.
- Убедитесь, что батарея мультиметра не разряжена: снижение питающего напряжения может повлиять на точность измерений.
Если после вышеуказанных действий колебания сохраняются, рекомендуется проверить транзистор с помощью другого мультиметра. Стабильность показаний в пределах допуска – признак исправного элемента и корректности методики.
Как сравнить полученные значения с типовыми для вашего транзистора

После измерения коэффициента усиления (hFE) транзистора мультиметром важно соотнести полученный результат с заводскими параметрами. Для этого следует найти datasheet (техническую документацию) именно вашей модели транзистора. В ней обычно указаны типовые и предельные значения hFE при определённых условиях: напряжении коллектора, токе базы и температуре.
Если datasheet отсутствует, ориентируйтесь на стандартные диапазоны для серии транзисторов. Например, для распространённых кремниевых биполярных транзисторов NPN типа BC547 типовой коэффициент усиления колеблется от 110 до 800 в зависимости от конкретного подтипа (A, B, C). Для PNP аналогов, например BC557, значения аналогичны.
Сравнивайте измеренное значение с типовым диапазоном, учитывая, что фактическое hFE может отклоняться из-за технологических допусков и условий измерения. Если результат сильно ниже минимального значения из datasheet, это указывает на ухудшение параметров или повреждение транзистора.
Обращайте внимание на условия измерения: напряжение коллектор-эмиттер при тестировании мультиметром обычно низкое, что может давать меньшие hFE по сравнению с номиналом при типичных рабочих условиях (например, U_CE=5В, I_C=2мА). Это нормальное явление, не свидетельствующее о неисправности.
При необходимости проведите повторные измерения на нескольких экземплярах одного типа транзистора, чтобы получить среднее значение и выявить отклонения.
Для наглядного сравнения можно составить таблицу с эталонными значениями и измеренными результатами:
| Параметр | Типовое значение hFE | Измеренное значение | |
|---|---|---|---|
| Минимальное | 100 | 120 | В пределах нормы |
| Типовое | 200 | 120 | Ниже среднего |
| Максимальное | 300 | 120 | Низкое значение, возможен износ |
Если измеренное значение hFE значительно выходит за типовой диапазон (обычно ±30%), рекомендуется заменить транзистор или проверить на другой мультиметр для исключения ошибки измерения.
Какие ошибки при измерении hFE встречаются чаще всего

Неправильный выбор режима измерения. Некоторые мультиметры требуют выбора режима «hFE» или «транзистор», а в других моделях необходимо учитывать полярность для транзисторов NPN и PNP. Ошибка приводит к отсутствию показаний или заниженным значениям.
Измерение повреждённых или неисправных транзисторов даёт случайные или завышенные значения hFE. Перед измерением стоит проверить целостность переходов мультиметром в режиме прозвонки.
Использование мультиметра с низким запасом напряжения для измерения транзисторов с высоким током базы приводит к заниженным результатам. Рекомендуется использовать прибор с напряжением базы не ниже 1,5 В.
Погрешности возникают при сильном нагреве транзистора во время измерения. Высокая температура снижает коэффициент усиления, поэтому измерения проводят при комнатной температуре, без длительного контакта с устройством.
Некорректные показания появляются из-за загрязнения контактов и разъёмов. Рекомендуется регулярно очищать клеммы и контакты мультиметра от окислов и грязи.
Ошибки в измерениях часто связаны с отсутствием калибровки или износом измерительного прибора. Перед использованием стоит проверить мультиметр на заведомо исправном транзисторе.
Вопрос-ответ:
Как правильно подключить транзистор к мультиметру для измерения коэффициента усиления hFE?
Для измерения коэффициента усиления hFE на мультиметре необходимо правильно вставить выводы транзистора в специальный разъём. Обычно на корпусе мультиметра рядом с этим разъёмом указано, куда подключать базу (B), коллектор (C) и эмиттер (E). Важно соблюдать порядок подключения выводов, иначе показания будут неверными или их не будет вовсе. При подключении транзисторов разного типа (NPN или PNP) выводы остаются те же, но сам мультиметр автоматически определит полярность. Если у вас нет информации о расположении выводов, следует уточнить их по маркировке или справочнику на конкретную модель транзистора.
Почему измеренный коэффициент усиления hFE отличается от заявленного в технической документации?
Значение коэффициента усиления hFE может изменяться в зависимости от конкретного экземпляра транзистора и условий измерения. Производственные допуски и вариации внутри одной партии приводят к разбросу параметров. Кроме того, мультиметр измеряет hFE в статическом режиме и при небольшом токе базы, тогда как в реальной схеме коэффициент усиления может быть другим из-за различных токов и напряжений. Также на результат влияют температура и качество контакта выводов в разъёме мультиметра. Поэтому небольшое отклонение от типового значения не считается дефектом.
Как определить, исправен ли транзистор по значению hFE, полученному с помощью мультиметра?
Для оценки работоспособности транзистора измеряют коэффициент усиления hFE и сравнивают с типовыми значениями для данной модели. Если показатель близок к паспортным данным и не равен нулю или бесконечности, транзистор, скорее всего, исправен. Очень низкое значение hFE или его отсутствие может указывать на повреждение переходов внутри устройства. Однако стоит учитывать, что значение не должно быть слишком высоким или значительно превышать стандартные показатели, так как это также может свидетельствовать о неисправности. Проверка должна быть дополнена осмотром корпуса и тестом на короткое замыкание между выводами.
Можно ли измерить коэффициент усиления hFE у транзисторов без маркировки выводов? Как это сделать?
Если выводы транзистора не обозначены, сначала необходимо определить, какой вывод является базой, коллектором и эмиттером. Для этого можно использовать мультиметр в режиме прозвонки диодов, проверяя переходы между выводами. База будет иметь одностороннее сопротивление относительно коллекторного и эмиттерного выводов. После определения базы вставьте выводы в соответствующие гнёзда мультиметра для измерения hFE. Такая процедура требует внимательности и аккуратности, так как ошибочное подключение приведёт к неправильным результатам.
Какие ошибки чаще всего допускают при измерении коэффициента усиления транзистора мультиметром?
Частая ошибка — неправильное подключение выводов транзистора в разъём мультиметра, из-за чего показания либо отсутствуют, либо некорректны. Иногда не учитывают тип транзистора (NPN или PNP) и его полярность, что тоже искажает результаты. Ещё одна проблема — плохой контакт из-за загрязнения или износа разъёмов. Также неверный выбор режима измерения на мультиметре приводит к ошибкам: для hFE должен быть установлен специальный режим или тестер с соответствующей функцией. Наконец, попытка измерить сильно повреждённый или нестандартный транзистор часто даёт сбои, которые неправильно интерпретируют как ошибки устройства.
Как правильно подключить транзистор к мультиметру для измерения коэффициента усиления?
Чтобы измерить коэффициент усиления транзистора с помощью мультиметра, сначала определите выводы — эмиттер, базу и коллектор. Для этого используйте схему или маркировку на корпусе. Затем вставьте выводы транзистора в специальный разъём мультиметра, предназначенный для измерения hFE (обычно это три отверстия, обозначенные B, C, E). При подключении важно соблюдать правильную ориентацию: база — в гнездо B, коллектор — в C, эмиттер — в E. После установки переключите мультиметр в режим измерения hFE, и он автоматически покажет коэффициент усиления.
