Приборная панель ВАЗ 2105 представляет собой пластиковый модуль, закреплённый винтами и фиксирующими защёлками в районе торпедо. В её конструкции размещены спидометр, указатели температуры и топлива, лампы сигнализации, а также элементы управления светом и отопителем. Доступ к внутренним узлам панели необходим при замене перегоревших ламп, устранении сбоев в электропроводке или замене самой панели.
Перед началом работ требуется полностью обесточить автомобиль, сняв клемму с аккумулятора. Это исключает короткое замыкание при отсоединении разъёмов. Необходимые инструменты: крестовая отвёртка, плоская отвёртка, головка на 10 мм с трещоткой, а также маркер или малярный скотч для маркировки проводов.
В процессе демонтажа потребуется аккуратно отсоединить трос спидометра, разъёмы проводки, выкрутить фиксирующие саморезы и освободить панель из пазов крепления. При этом важно не повредить пластиковые защёлки и разъёмы, которые с возрастом становятся хрупкими. Каждый шаг желательно выполнять поочерёдно, фиксируя положение элементов, чтобы избежать ошибок при обратной сборке.
Знание точной последовательности действий существенно упрощает процедуру и снижает риск повреждений. В этой статье рассмотрен пошаговый процесс снятия панели с учётом всех особенностей конструкции ВАЗ 2105, включая рекомендации по работе с электропроводкой и типовые ошибки владельцев.
Подготовка инструментов и отключение аккумулятора
Перед началом демонтажа приборной панели необходимо подготовить минимальный комплект инструментов и обеспечить электробезопасность. Это исключает риск короткого замыкания и упрощает работу с крепежом.
- Плоская и крестовая отвертки – для снятия облицовки и откручивания саморезов.
- Торцовые ключи на 8 и 10 мм – для демонтажа креплений панели и кронштейнов.
- Удлинитель с трещоткой – для доступа к скрытым гайкам под рулевой колонкой.
- Пинцет или тонкие плоскогубцы – для отсоединения мелких разъемов и клемм.
- Фонарик – для подсветки труднодоступных участков.
Перед разборкой необходимо полностью обесточить электрооборудование. Для этого:
- Откройте капот и найдите аккумулятор.
- Сначала отсоедините минусовую клемму с помощью ключа на 10 мм. Убедитесь, что она не соприкасается с корпусом.
- При необходимости снимите и плюсовую клемму, особенно если предстоит работа с проводкой.
Отключение аккумулятора исключает случайное замыкание при демонтаже панели, особенно при работе с жгутами проводов и блоками предохранителей.
Снятие облицовки рулевой колонки и центральной консоли
Сначала необходимо демонтировать пластиковую облицовку рулевой колонки. Для этого открутите два винта снизу при помощи крестообразной отвёртки. После снятия крепежей аккуратно разделите верхнюю и нижнюю половины кожуха, стараясь не повредить пластиковые защёлки. При возникновении усилия проверьте наличие дополнительных винтов в углублениях корпуса.
Далее переходите к разборке центральной консоли. Снимите рукоятку рычага КПП, предварительно открутив фиксирующий винт сбоку или выкрутив рукоятку против часовой стрелки – в зависимости от исполнения. Затем открутите крепления консоли: по два самореза по бокам у пола и один – под пепельницей. Вытащите пепельницу, чтобы получить доступ к последнему винту.
После удаления всех винтов аккуратно извлеките консоль, предварительно отключив разъёмы прикуривателя и подсветки пепельницы, если они предусмотрены. Не тяните деталь с усилием – она должна сниматься без напряжения при условии полного демонтажа креплений.
Отсоединение троса спидометра и разъемов электропроводки
Для отсоединения троса спидометра на ВАЗ 2105 потребуется доступ к задней части панели приборов. Подлезть можно через нижнюю часть после снятия облицовок и ослабления креплений панели.
Трос спидометра крепится к корпусу спидометра на резьбовой гайке. Поверните гайку против часовой стрелки, удерживая корпус троса, чтобы не повредить его. После отсоединения аккуратно отведите трос в сторону – он останется свободным в моторном отсеке.
Разъемы электропроводки отсоединяются вручную. Сначала отключите плоские фишки с приборов – комбинации приборов, контрольных ламп и регуляторов. Каждый разъем имеет индивидуальную форму или цветовую маркировку, что исключает неправильное подключение при сборке.
Разъемы, идущие к переключателям и подсветке, также отсоединяются без инструмента. При необходимости можно использовать пластиковую лопатку или тонкую отвертку, чтобы аккуратно поддеть зафиксированные клеммы. Не тяните за провода – только за корпус разъема.
Особое внимание уделите разъему массы, который крепится болтом к металлической части панели. Отверните крепеж и уберите клемму в сторону, чтобы исключить замыкание при последующих операциях.
После отсоединения всех разъемов и троса панель готова к извлечению. Убедитесь, что никакие провода не зацеплены и не натянуты.
Демонтаж креплений панели приборов
После снятия облицовки необходимо получить доступ к основным точкам крепления панели. На ВАЗ 2105 панель приборов фиксируется шестью винтами: два расположены по краям в нижней части, два по центру сверху, еще два находятся за центральной консолью.
Начать следует с откручивания нижних винтов, расположенных под панелью, ближе к стойкам кузова. Для этого удобно использовать короткую крестовую отвертку. В некоторых случаях винты могут быть прикрыты заглушками – их нужно аккуратно поддеть пластиковым шпателем.
Затем переходят к верхним винтам. Они находятся за верхней частью панели, ближе к переднему стеклу. Чтобы до них добраться, потребуется снять декоративную планку, прикрепленную защелками. После снятия планки винты становятся доступны для выкручивания.
Центральные винты, скрытые за консолью, удерживают панель в средней части. Для их демонтажа предварительно удаляют декоративную вставку или блок управления вентиляцией, в зависимости от комплектации. Винты выкручиваются при помощи удлиненной отвертки.
Все снятые элементы желательно складывать в отдельную емкость, чтобы избежать потери крепежа. После демонтажа всех винтов панель перестанет быть жестко зафиксированной и будет готова к извлечению.

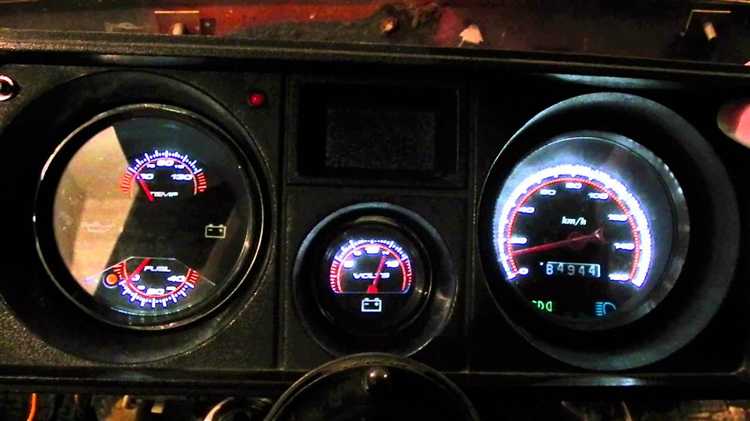

Извлечение панели с учетом доступа к проводке
Перед извлечением панели приборов необходимо обеспечить свободный доступ к задней части корпуса, где расположены основные жгуты электропроводки. Для этого сиденье водителя отодвигается максимально назад, а рулевая колонка опускается вниз, если предусмотрена регулировка.
Сначала аккуратно приподнимите панель с левой стороны, где она была зафиксирована после демонтажа креплений. Используйте пластиковый монтажный клин или обтянутую изолентой плоскую отвертку, чтобы избежать повреждений кромки корпуса.
При извлечении необходимо следить за жгутами проводки, проложенными за корпусом панели. Особое внимание следует уделить разъемам, подходящим к блоку приборов, выключателям и контрольным лампам. Они нередко плотно закреплены, и резкое движение может повредить контакты или проводку.
Если доступ ограничен, целесообразно извлекать панель под углом – сначала освободить одну сторону, затем плавно потянуть на себя, одновременно отслеживая состояние проводов. При возникновении натяжения – приостановить извлечение и освободить зажатые участки вручную.
Жгуты, подходящие к задней части панели, обычно закреплены пластиковыми стяжками или вставлены в направляющие. Эти элементы нужно аккуратно отсоединить, чтобы не повредить обмотку и избежать последующего короткого замыкания.
После полного освобождения проводки панель выносится через водительскую дверь. Не допускается изгиб или перекручивание корпуса – пластиковые направляющие внутри легко ломаются.
Проверка состояния проводки и разъёмов после снятия
После демонтажа приборной панели необходимо тщательно осмотреть электропроводку и все разъёмы. Особое внимание уделите следующим аспектам:
- Целостность изоляции проводов. На участках, где проводка сгибалась или проходила через крепления, могут появиться трещины или оголённые места.
- Наличие следов перегрева или плавления пластика, особенно у разъёмов, где часто возникают плохие контакты.
- Отсутствие коррозии на клеммах и контактах – коррозия ухудшает электропроводимость и вызывает сбои в работе приборов.
Для проверки контактов используйте мультиметр в режиме прозвонки. Важно убедиться в отсутствии обрывов и коротких замыканий:
- Проверьте сопротивление цепей питания и заземления – оно должно быть близким к нулю.
- Контролируйте целостность проводов спидометра, тахометра и подсветки приборов.
- Проверьте фиксацию разъёмов – все должны плотно входить в соответствующие гнёзда, без люфта.
При выявлении повреждений выполните следующие действия:
- Изолируйте оголённые провода с помощью термоусадочной трубки или электроизоляционной ленты.
- Очистите контакты от окислов и коррозии с помощью специализированных средств (контактных очистителей).
- Замените разъёмы, если пластик деформирован или контакты плохо фиксируются.
В случае значительных повреждений проводки рекомендуется восстановить участок полностью, чтобы исключить неполадки после установки панели.
Условия для обратной установки или замены панели
Перед установкой приборной панели необходимо убедиться в отсутствии повреждений крепежных элементов и целостности посадочных мест. Проверьте все пластиковые защелки и металлические шпильки на предмет трещин, деформаций или износа.
Проводка должна быть тщательно проверена: все разъемы должны плотно входить в гнезда, контакты – без окисления и повреждений. Особое внимание уделите целостности изоляции проводов и надежности крепления жгутов.
Если планируется замена панели, убедитесь в полной совместимости новой панели с электрической схемой автомобиля и функциональными блоками. На ВАЗ 2105 важно, чтобы разъемы и механические крепления совпадали по конструкции и расположению.
Обязательно проверьте работоспособность всех индикаторов и датчиков на снятой панели до её установки. Несоответствие параметров может свидетельствовать о внутреннем повреждении, требующем ремонта или замены элементов.
При обратной установке используйте только оригинальные или качественные крепежные элементы. Затягивайте винты и гайки с рекомендованным моментом, чтобы избежать повреждения пластика и металлических деталей.
Рекомендуется выполнять установку при температуре окружающей среды от +5°C до +30°C, чтобы исключить деформацию пластмассовых элементов и обеспечить надлежащую усадку креплений.
Вопрос-ответ:
Какие инструменты потребуются для снятия приборной панели на ВАЗ 2105?
Для работы понадобятся: крестовая отвертка, плоская отвертка, головка на 8 мм с трещоткой или ключом, пассатижи, а также фонарик для освещения труднодоступных мест. Наличие набора ключей и небольшого контейнера для крепежа облегчит процесс и поможет избежать потерь мелких деталей.
Как правильно отключить электропитание перед демонтажом панели, чтобы избежать повреждений?
Перед началом работы обязательно отсоедините минусовую клемму аккумулятора. Это исключит возможность короткого замыкания или случайного срабатывания электроприборов во время снятия панели. После отключения следует подождать несколько минут, чтобы система полностью обесточилась, особенно если установлены дополнительные электронные устройства.
Какие сложности могут возникнуть при снятии панели на ВАЗ 2105, и как их избежать?
Одной из распространённых проблем является повреждение проводки или разъёмов из-за ограниченного доступа и плотного расположения компонентов. Чтобы предотвратить это, необходимо аккуратно отсоединять все штекеры, не применяя чрезмерную силу, и запомнить порядок подключения. Также важно правильно демонтировать крепления, чтобы не повредить пластиковые элементы панели и рулевой колонки.
Можно ли самостоятельно заменить лампы подсветки приборной панели без полного снятия панели?
В большинстве случаев для доступа к лампам подсветки нужно частично снять панель, так как лампы находятся с обратной стороны. Частичный демонтаж возможен, но требует аккуратности и определённого опыта. Если нет уверенности, лучше снять панель полностью — это гарантирует доступ ко всем компонентам и исключит риск повреждений.
Как правильно вернуть приборную панель на место после ремонта, чтобы сохранить её работоспособность?
Перед установкой убедитесь, что все разъёмы и трос спидометра подключены корректно и надежно закреплены. Проверьте состояние проводки на предмет повреждений и коротких замыканий. Закрутите все крепления панели в обратном порядке, не перетягивая болты, чтобы не повредить пластик. После установки подсоедините аккумулятор и протестируйте работу приборов и подсветки, чтобы убедиться в корректной сборке.
