Плоский вал типа f относится к элементам цилиндрической формы с одной или двумя фрезерованными плоскостями вдоль оси. Такая конструкция используется для передачи крутящего момента через шпонки или прижимаемые соединения без риска проворота. Наличие плоской грани упрощает позиционирование деталей и обеспечивает надежное сцепление с элементами посадки.
Чаще всего валы данного типа применяются в приводах малой и средней мощности, редукторах, станках, а также в узлах с ограниченным пространством, где установка шпоночного соединения на полном круглом валу затруднена. Плоская грань позволяет использовать упрощенные конструкции втулок и муфт, снижая нагрузку на крепежные элементы.
При выборе диаметра и формы вала типа f необходимо учитывать допуски по стандартам ISO и ГОСТ, так как отклонения напрямую влияют на посадку сопрягаемых деталей. Для передачи больших крутящих моментов рекомендуется увеличивать площадь контакта плоской поверхности и применять стяжные муфты с винтовой фиксацией. Важно соблюдать требования по твердости материала, чтобы избежать износа плоской грани при длительной эксплуатации.

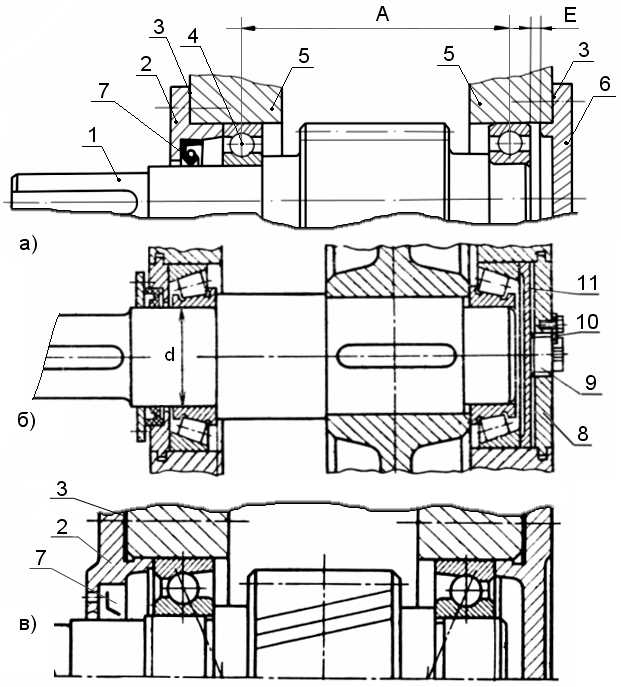

Что обозначает тип вала F с плоской гранью
Обозначение F указывает на наличие шлицевого посадочного элемента в виде плоской грани на цилиндрической поверхности вала. Такая конструкция обеспечивает надежное соединение с втулками, шкивами или муфтами, исключая проворот при передаче крутящего момента.
Плоская грань располагается вдоль оси и создает жесткую фиксацию без применения сложных шлицевых соединений. Чаще всего этот тип используют для крепления компонентов через стопорный винт или прижимающий болт, что позволяет производить монтаж и демонтаж без демонтажа всего узла.
Применение вала с плоской гранью рекомендуется при ограниченном пространстве и умеренных нагрузках, когда требуется простота сборки и надежная фиксация без дополнительных шпонок. Этот тип характерен для электродвигателей малой и средней мощности, редукторов, вентиляторов и насосных систем.
Геометрические параметры и стандарты исполнения
Диаметры таких валов обычно находятся в диапазоне от 6 до 50 мм, при этом глубина плоской выборки зависит от номинального диаметра и фиксируется в стандартах. Например, для вала Ø10 мм ширина грани составляет 4 мм при допуске ±0,1 мм. Качество поверхности цилиндрической части должно соответствовать классу Ra 1,6, что снижает износ сопрягаемых деталей.
Допуск на диаметр определяется посадкой h6 или h7, что обеспечивает точное центрирование. Длина выборки указывается в зависимости от конструктивных требований, но должна быть не менее ширины посадочного элемента. Радиус перехода между цилиндрической частью и плоской гранью выполняется минимальным для исключения концентрации напряжений.
Исполнение вала типа F допускает нанесение дополнительных фасок для облегчения монтажа. При проектировании следует учитывать, что глубина плоской грани не должна ослаблять сечение более чем на 25 %, иначе требуется расчет на прочность.
Материалы изготовления валов типа F
Для изготовления валов типа F применяются конструкционные и легированные стали, обеспечивающие высокую прочность и износостойкость. Чаще всего используются марки сталь 45, 40Х и 20ХН2М, которые подходят для термообработки и закалки поверхности.
Сталь 45 применяется при стандартных нагрузках и обеспечивает твердость после закалки до 50 HRC. Для более нагруженных узлов выбирают сталь 40Х, способную выдерживать динамические воздействия и сохранять точность при длительной эксплуатации. В случаях, где требуется повышенная стойкость к износу, используется сталь 20ХН2М с цементацией и закалкой, обеспечивающая прочный поверхностный слой при сохранении вязкой сердцевины.
При работе в агрессивной среде или при риске коррозии рекомендуется нержавеющая сталь, например 12Х18Н10Т. Она предотвращает образование ржавчины и увеличивает срок службы вала. Для снижения трения и уменьшения массы в ряде конструкций применяются сплавы на основе алюминия и бронзы, но только при умеренных нагрузках.
Выбор материала определяется условиями эксплуатации: величиной крутящего момента, требованиями к ресурсу и точности, температурными колебаниями и контактной коррозией. Неправильный выбор может привести к деформации посадочных мест и преждевременному износу сопрягаемых деталей.
Как обеспечивается фиксация деталей на плоской грани
Плоская грань на валу типа F предназначена для предотвращения проворота установленных деталей при передаче крутящего момента. Конструкция исключает смещение втулок, шкивов и других элементов относительно оси вращения.
Основные способы фиксации:
- Зажим винтом – элемент с внутренним отверстием фиксируется при помощи винта, расположенного перпендикулярно оси вала. При затяжке винт упирается в плоскую грань, создавая силовой контакт без повреждения круглой поверхности.
- Клиновая фиксация – применяется в соединениях с дополнительным пазом на детали. Клин прижимает грань, исключая осевой и радиальный люфт.
- Хомутовое крепление – разрезная втулка с болтовым стяжным узлом обеспечивает равномерное обжатие по окружности и плотный контакт с плоской поверхностью.
Рекомендуемые параметры затяжки:
- Для винтов М4–М6 усилие не менее 2 Н·м для исключения сдвига при нагрузке до 50 Н·м.
- Поверхности перед сборкой очищаются от смазки, допускается нанесение анаэробного фиксатора для повышения прочности соединения.
- При использовании хомутовых узлов болты затягиваются крест-накрест, чтобы исключить перекос и концентрированную нагрузку.
При правильной установке плоская грань обеспечивает надежное удержание деталей без необходимости применения шпонок и сложных пазов.
Области применения валов типа F в механизмах
Валы типа F с плоской гранью применяются в узлах, где необходимо предотвратить проворот детали при передаче крутящего момента. Такая конструкция используется для установки шкивов, маховиков, кулачков и зубчатых колес без применения шпоночных соединений.
Наиболее востребованы эти валы в электроприводах малой и средней мощности, включая мотор-редукторы, вентиляторы и насосные агрегаты. Плоская грань обеспечивает надежную фиксацию при работе с нагрузками до 50–100 Н·м без дополнительного уплотнения.
Валы с плоской гранью часто применяются в оборудовании с ограниченным монтажным пространством, где недопустимы большие осевые размеры. Это касается автоматических линий, компактных приводов в бытовой и промышленной технике, упаковочных машин.
В машиностроении такие валы востребованы для приводов подачи в металлорежущих станках, где требуется точная синхронизация и минимальный люфт. Допускается использование в системах с импульсными нагрузками, при условии подбора жесткого посадочного сопряжения.
При проектировании рекомендуется предусматривать установку стопорного винта на плоскую грань или использовать натяжные втулки для повышения удерживающей способности соединения. Это особенно важно для приводов с переменной скоростью вращения и частыми реверсами.
Совместимость с муфтами и шкивами
Валы типа F с плоской гранью применяются в узлах, где требуется жесткая передача крутящего момента без проворота. Конструкция обеспечивает надежную фиксацию за счет контакта плоской поверхности с элементами зажима.
Для соединения с муфтами необходимо учитывать:
- Диаметр посадочной зоны должен соответствовать внутреннему диаметру муфты с допуском по ГОСТ 24643 или DIN 6885.
- Плоская грань должна совпадать с фиксирующим элементом муфты для исключения люфта.
- Материал муфты выбирается с учетом твердости вала: для стальных валов предпочтительны муфты из закаленной стали или чугуна.
При работе с шкивами:
- Шкивы с фиксирующими винтами должны иметь отверстия под углом 120° для равномерного прижима к плоской грани.
- Для передачи больших моментов рекомендуется установка шпонки параллельно плоской грани, если конструкция позволяет.
- При высоких оборотах необходимо контролировать биение: допуск радиального биения не более 0,02 мм.
Рекомендуется использовать калиброванные шкивы и муфты, соответствующие профилю F, чтобы избежать концентрации напряжений и преждевременного износа.
Преимущества плоской грани по сравнению с круглыми валами
Плоская грань исключает проворачивание насаженной детали при передаче крутящего момента, что особенно важно для узлов с частыми реверсами или неравномерной нагрузкой. В отличие от круглого вала с шпонкой, фиксация достигается без дополнительных соединительных элементов, уменьшая вероятность люфта.
Конструкция с плоской гранью упрощает монтаж и демонтаж: втулка или муфта надевается без необходимости совмещения паза под шпонку, что ускоряет обслуживание. При этом нагрузка распределяется по большей контактной площади, снижая износ сопряжённых деталей.
Для электроприводов и приводов с редукторами плоская грань снижает требования к точности позиционирования при установке, поскольку ориентация детали определяется плоскостью. Это особенно полезно в серийных сборочных процессах, где требуется стабильная повторяемость.
Ключевое отличие от круглых валов – исключение риска ослабления шпонки или среза фиксирующего элемента при ударных нагрузках. Плоская грань обеспечивает механическую надёжность за счёт прямого упора.

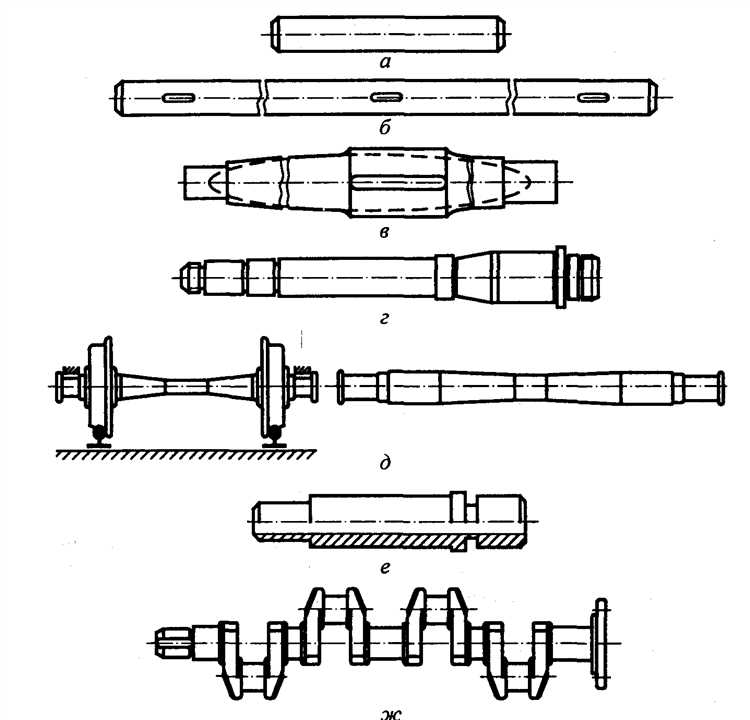

Ограничения и типичные ошибки при использовании
Плоская грань на валу снижает жесткость сечения, поэтому элементы с высокой нагрузкой на крутящий момент могут деформироваться при неправильном подборе материала. Для передачи значительных усилий требуется проверка допускаемых напряжений по расчету на кручение.
Частая ошибка – использование неподходящих посадочных размеров. Несоответствие ширины плоской грани стандарту приводит к ослаблению фиксации муфты или шкива, что вызывает смещение деталей в процессе работы. Следует сверять параметры с ГОСТ 12080 или ISO 7755 для валов данного типа.
Неправильное распределение нагрузки – еще одна распространенная проблема. Установка узлов без учета направления усилий создает дополнительный изгибающий момент, сокращая срок службы подшипников и вала. Рекомендуется обеспечивать симметричное расположение элементов и исключать перекосы.
Применение неподходящих крепежных винтов часто приводит к повреждению плоской грани. Чрезмерный момент затяжки вызывает пластическую деформацию поверхности, из-за чего вал теряет точность. Следует использовать моментные ключи и затягивать согласно расчету.
Отсутствие антикоррозийной обработки при работе в агрессивной среде ускоряет износ контактных зон. Для предотвращения коррозии рекомендуется использовать защитные покрытия или нержавеющие сплавы.
Вопрос-ответ:
Что означает обозначение типа вала F с плоской гранью и как это влияет на его функции?
Тип вала F указывает на конструктивную особенность — плоскую грань, выполненную на цилиндрической поверхности. Эта грань служит для точной фиксации деталей, предотвращая их вращение относительно вала. Плоская грань облегчает монтаж шкивов, муфт и других элементов, обеспечивая надежную передачу крутящего момента без проскальзывания. Такой профиль часто применяют в механизмах, где важна точная позиция и высокая прочность соединения.
Какие материалы чаще всего используются для изготовления валов типа F с плоской гранью?
Для производства валов с плоской гранью обычно применяют углеродистые и легированные стали, которые обладают достаточной твердостью и износостойкостью. Часто используют марки стали, способные подвергаться термообработке для повышения прочности. В некоторых случаях применяют нержавеющие стали для условий повышенной коррозии или алюминиевые сплавы, если требуется снизить массу, сохраняя прочность и жесткость. Выбор материала зависит от нагрузки, условий эксплуатации и требований к ресурсу детали.
Как обеспечивается точность изготовления плоской грани на валу типа F?
Точность выполнения плоской грани достигается с помощью специализированных фрезерных или шлифовальных операций после основной обработки вала. Контроль геометрии ведут с помощью измерительных инструментов, таких как микрометры и профильные индикаторы, чтобы обеспечить заданные размеры и ровность поверхности. Четкая геометрия плоской грани влияет на качество посадки сопрягаемых элементов и их стабильность при работе, поэтому соблюдение допусков является важной частью технологического процесса.
В каких типах механизмов наиболее часто применяются валы с плоской гранью типа F?
Валы с плоской гранью находят применение в приводных системах различной техники: станках, насосах, транспортерах, автомобилях и сельскохозяйственном оборудовании. Они удобны для крепления элементов, передающих вращение, таких как шкивы, зубчатые колеса, муфты сцепления. Плоская грань позволяет избежать проскальзывания и упрощает сборку и разборку узлов. Часто их используют в условиях, где важна точная ориентация деталей относительно друг друга и высокая нагрузка на соединение.
Какие ошибки могут возникать при эксплуатации валов с плоской гранью типа F и как их избежать?
Типичные ошибки включают неправильный выбор материала, несоблюдение точности изготовления плоской грани, а также некачественную фиксацию сопрягаемых деталей. Это может привести к износу поверхности, ослаблению соединения и сдвигу элементов, что вызовет вибрации и повреждения. Для предотвращения проблем требуется правильно подобрать вал с учетом нагрузки, обеспечить качественную обработку плоской грани и использовать соответствующие крепежные элементы. Регулярный технический осмотр помогает выявить ранние признаки износа и провести своевременный ремонт.
