Хавал н2 как работает турбина

Турбина на Хавал Н2 – ключевой элемент системы наддува, повышающий эффективность работы двигателя за счёт использования энергии выхлопных газов. В основе конструкции лежит корпус с турбинным и компрессорным колесами, соединёнными общей осью. При движении автомобиля выхлопные газы вращают турбинное колесо, передавая энергию компрессорному, который нагнетает воздух в цилиндры двигателя.

Устройство турбины включает: турбинное колесо, компрессорное колесо, центральный вал с подшипниками, корпус с каналами подачи и отвода газов. Надёжность и эффективность работы зависят от точности изготовления компонентов и качества смазки, так как высокие обороты (до 200 000 об/мин) создают серьёзные нагрузки.

Принцип работы базируется на превращении кинетической энергии выхлопных газов в механическую энергию вращения. Это обеспечивает увеличение давления воздуха, подаваемого в двигатель, что позволяет увеличить мощность без существенного увеличения объёма двигателя. На Хавал Н2 турбина оптимизирована под особенности мотора, что улучшает отклик и экономичность.

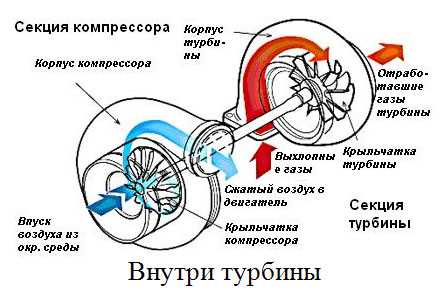

Устройство турбины Хавал Н2: основные компоненты и материалы

Турбина Хавал Н2 состоит из турбокомпрессора с центробежным типом нагнетания воздуха. В ее основе – корпус из высокопрочного алюминиевого сплава, обеспечивающего легкость и устойчивость к тепловым нагрузкам до 850 °C.

Ротор включает две ключевые части: турбинное колесо и компрессорное колесо. Турбинное колесо выполнено из никелевых сплавов с повышенной жаропрочностью, способных выдерживать температуры выхлопных газов до 950 °C. Компрессорное колесо изготовлено из авиационного алюминия с антикоррозийным покрытием для повышения долговечности.

Вал турбины, связывающий два колеса, изготовлен из кованой стали с закалкой по технологии нитридирования, что обеспечивает высокую износостойкость и минимальный люфт при вращении на скоростях до 200 000 об/мин.

Подшипниковый узел представлен роликовыми и скольжением подшипниками с системой масляного и воздушного охлаждения. Корпус подшипников выполнен из бронзы с добавлением олова для устойчивости к трению и длительной эксплуатации без замены.

Крыльчатка направляющего аппарата выполнена из жаропрочной стали марки 17-4PH, что позволяет сохранять геометрию при высоких нагрузках и температурных перепадах.

Уплотнительные кольца и сальники используют материалы на основе графита и силиконовых композитов, обеспечивающих герметичность и предотвращающих утечки масла при температуре до 300 °C.

Каждый компонент турбины Хавал Н2 подвергается контролю качества с использованием компьютерной томографии и балансировки ротора с точностью до 0,1 грамма, что гарантирует стабильную работу и долговечность.

Роль и принцип работы компрессора в турбине Хавал Н2

Компрессор в турбине Хавал Н2 отвечает за нагнетание воздуха в двигатель, увеличивая его плотность и обеспечивая более полное сгорание топлива. Он представляет собой ротор с лопастями, который вращается с высокой скоростью, засасывая окружающий воздух и сжимая его перед подачей в цилиндры.

Принцип работы основан на преобразовании энергии вращения турбины, которая приводится в движение от выхлопных газов, в механическую работу компрессора. Выхлопные газы проходят через турбинное колесо, вращая вал, который напрямую соединен с компрессорным колесом. Это позволяет нагнетать воздух под давлением, повышая объем воздуха, поступающего в камеру сгорания.

Увеличение давления воздуха позволяет повысить коэффициент наполнения цилиндров, что напрямую улучшает мощность и экономичность двигателя. В Хавал Н2 компрессор оптимизирован по форме лопастей и материалам для устойчивости к высоким оборотам и температурным нагрузкам.

Рекомендовано контролировать состояние компрессора и при первых признаках износа – например, вибрации или падения давления наддува – проводить диагностику и замену компонентов, так как это влияет на общую производительность турбонаддува и работу двигателя.

Как работает турбина с отработавшими газами в системе Хавал Н2

В системе турбонаддува Хавал Н2 турбина использует энергию отработавших газов для увеличения мощности двигателя. Отработавшие газы с высокой температурой и давлением поступают из выпускного коллектора на лопатки турбины, заставляя их вращаться с большой скоростью.

Вращение турбины напрямую связано с компрессором, который нагнетает воздух в цилиндры двигателя. За счёт этого повышается давление наддува, что увеличивает количество кислорода в камере сгорания и улучшает эффективность горения топлива.

В Хавал Н2 применена турбина с регулируемой геометрией лопаток (VGT), что позволяет оптимизировать поток отработавших газов в зависимости от нагрузки и оборотов двигателя. При низких оборотах угол наклона лопаток уменьшается, что повышает скорость вращения турбины и снижает турбояму.

Система управления турбиной использует датчики давления и температуры, которые передают информацию в блок управления двигателем. На основе этих данных регулируется положение лопаток и давление наддува для поддержания оптимальных рабочих параметров и предотвращения перегрева.

Важно поддерживать состояние выпускной системы и турбины в хорошем техническом состоянии: забитые каталитические нейтрализаторы или повреждённые лопатки турбины снижают эффективность работы и могут привести к снижению мощности и повышенному расходу топлива.

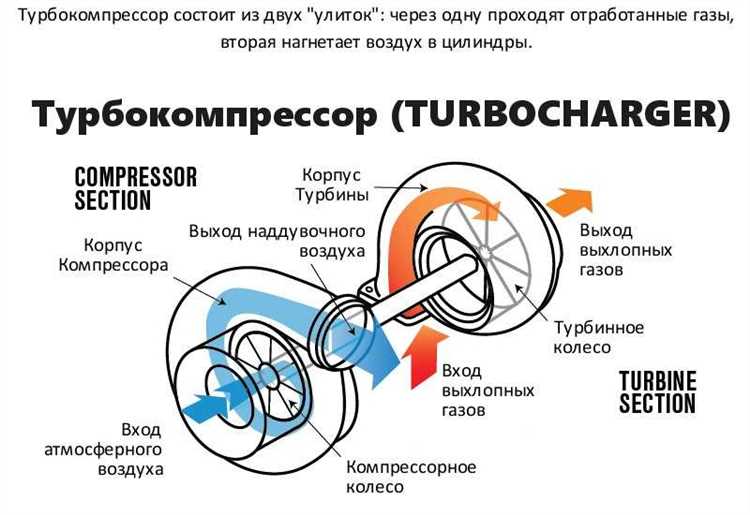

Механизм управления турбиной: изменение геометрии и регулировка давления

Турбина на Хавал Н2 оснащена системой с изменяемой геометрией лопаток (Variable Geometry Turbocharger, VGT). Это позволяет оптимизировать поток отработавших газов и давление наддува в широком диапазоне оборотов двигателя.

Основные элементы управления турбиной включают:

• Набор направляющих лопаток с изменяемым углом, расположенных на входе в турбинное колесо.
• Актуатор, управляющий положением лопаток по команде электронного блока управления (ЭБУ).
• Датчики давления и температуры для обратной связи и точной регулировки.

Изменение геометрии достигается за счет поворота направляющих лопаток, что меняет площадь прохода отработавших газов:

1. При низких оборотах двигателя угол лопаток сужается, увеличивая скорость потока газов и создавая быстрое вращение турбины для быстрого нарастания давления наддува.
2. При высоких оборотах угол лопаток расширяется, снижая сопротивление потоку и предотвращая избыточное давление.

Регулировка давления наддува осуществляется комплексно с контролем геометрии и с помощью байпасного клапана (Wastgate), который при необходимости сбрасывает избыточное давление, предотвращая перегрузку двигателя и турбины.

Для обеспечения надежной работы системы управления применяются высокоточные сервоприводы с быстрым временем отклика и усиленные датчики давления, интегрированные с ЭБУ, который рассчитывает оптимальное положение лопаток на основе текущих параметров работы двигателя и нагрузки.

Рекомендуется регулярная диагностика актуаторов и датчиков, а также проверка свободного перемещения лопаток, чтобы избежать заклинивания и снижения эффективности турбины.

Влияние турбины на показатели двигателя и динамику автомобиля Хавал Н2

Турбина в двигателе Хавал Н2 существенно повышает мощность и крутящий момент за счёт увеличения давления воздуха на впуске. Это обеспечивает более эффективное сгорание топлива и улучшает отзывчивость двигателя при разных режимах работы.

Ключевые изменения в работе двигателя при наличии турбины:

• Увеличение мощности: турбина позволяет повысить максимальную мощность двигателя примерно на 20–30% по сравнению с атмосферным аналогом, достигая значений около 190–200 л.с.
• Рост крутящего момента: благодаря наддуву крутящий момент возрастает до 320 Н·м, что улучшает ускорение и динамику при низких и средних оборотах.
• Оптимизация расхода топлива: турбированная система при правильной настройке снижает удельный расход топлива, особенно на крейсерских скоростях, за счёт более полного сгорания.
• Стабильная работа на высоких оборотах: турбина обеспечивает равномерное поступление воздуха, что предотвращает провалы мощности и улучшает стабильность динамики.

Влияние на динамические характеристики автомобиля Хавал Н2 проявляется в следующих аспектах:

1. Ускорение 0-100 км/ч сокращается до 8,5–9 секунд, что обеспечивает более уверенное маневрирование в городском и загородном трафике.
2. Повышается эластичность двигателя: доступный крутящий момент в широком диапазоне оборотов снижает необходимость частого переключения передач.
3. Улучшенная реакция на нажатие педали газа, что повышает комфорт при активном вождении и обгонах.
4. Снижение нагрузки на двигатель при подъёмах и буксировке, что продлевает ресурс основных узлов.

Рекомендации по эксплуатации турбированного двигателя Хавал Н2:

• Использовать качественное моторное масло с необходимыми допусками для турбированных двигателей.
• Давать двигателю время на прогрев перед активной эксплуатацией и на охлаждение после интенсивной работы, чтобы избежать перегрева турбины.
• Регулярно проводить диагностику системы наддува и интеркулера для поддержания максимальной эффективности.
• Следить за состоянием воздушного фильтра, так как загрязнение снижает производительность турбины.

Таким образом, турбина в Хавал Н2 не только повышает мощность и динамику, но и способствует более экономичной и ресурсосберегающей работе двигателя при условии правильного обслуживания.

Типичные причины выхода из строя турбины и признаки неисправностей

Механические повреждения крыльчатки компрессора и турбины часто возникают из-за попадания посторонних частиц из выхлопной системы или воздуха. Это приводит к дисбалансу ротора, повышенной вибрации и снижению эффективности наддува.

Перегрев турбины возникает при длительной эксплуатации на высоких оборотах без должного охлаждения, что вызывает деформацию корпуса и разрушение уплотнителей. Перегрев провоцирует появление трещин в лопатках и ухудшение герметичности.

Износ актуатора или проблем с механизмом изменения геометрии турбины ведет к нестабильной регулировке давления наддува, что проявляется снижением динамики автомобиля и повышенным расходом топлива.

К основным признакам неисправности турбины относятся: резкое снижение мощности двигателя, характерный металлический или свистящий шум при разгоне, повышенный дым из выхлопной трубы с синеватым оттенком (сигнализирует о попадании масла в камеру сгорания), а также нестабильная работа мотора на холостом ходу.

Для своевременного выявления проблем рекомендуется регулярно контролировать давление масла и температуру выхлопных газов, а также проводить диагностику турбины с помощью специального оборудования на сервисе. Игнорирование первых симптомов приводит к дорогостоящему ремонту или полной замене турбокомпрессора.

Основные методы технического обслуживания и диагностики турбины Хавал Н2

Техническое обслуживание турбины Хавал Н2 необходимо выполнять согласно регламенту через каждые 30-40 тыс. км пробега. В первую очередь следует проверять состояние масляной системы – отсутствие подтеков и чистоту масляного фильтра. Регулярная замена моторного масла с допуском, рекомендованным производителем (например, SAE 5W-30 с допуском API SN и выше), напрямую влияет на долговечность турбины.

Диагностика начинается с визуального осмотра корпуса турбины на предмет трещин, деформаций и следов коррозии. Особое внимание уделяется турбинному колесу и компрессору – люфты вала не должны превышать 0,15 мм в радиальном направлении и 0,25 мм в осевом. Превышение этих параметров свидетельствует о необходимости замены подшипников или ремонтных работ.

Для оценки эффективности работы турбины применяется измерение давления наддува с помощью манометра, подключаемого к трубопроводу после компрессора. Давление должно соответствовать заводским параметрам, например, около 1,2–1,5 бар при номинальных оборотах двигателя. Пониженное давление указывает на возможные утечки воздуха или износ лопаток.

Проверка состояния актуатора изменения геометрии (если применимо) выполняется с помощью диагностического сканера, считывающего параметры положения лопаток и реагирования на управляющие сигналы. Нестабильная работа актуатора приводит к снижению мощности и повышенному расходу топлива.

Не менее важен анализ выхлопных газов: повышенный уровень сажи или маслянистый дым свидетельствует о нарушениях в уплотнениях турбины и подтеках масла. В таких случаях рекомендуется проведение комплексного ремонта с разборкой турбины и заменой изношенных компонентов.

Ниже приведена таблица с основными параметрами диагностики и рекомендуемыми действиями:

Вопрос-ответ:

Как именно турбина на Хавал Н2 преобразует энергию отработанных газов в увеличение мощности двигателя?

Турбина использует кинетическую энергию выхлопных газов, направленных на турбинное колесо, которое начинает вращаться. Это вращение передаётся через вал к компрессору, который сжимает входящий воздух и подаёт его под повышенным давлением в цилиндры двигателя. Благодаря большему объёму воздуха увеличивается количество топлива для сгорания, что повышает мощность мотора без увеличения его объёма.

Какие основные компоненты входят в состав турбины на Хавал Н2 и каковы их функции?

Ключевые элементы турбины включают турбинное колесо, компрессорное колесо, вал, корпус турбины и систему изменения геометрии лопаток (если предусмотрена). Турбинное колесо вращается под воздействием выхлопных газов, вал соединяет турбинное и компрессорное колесо, обеспечивая передачу вращения. Компрессорное колесо сжимает воздух, поступающий в двигатель. Корпус направляет поток газов и защищает внутренние элементы. Система изменения геометрии регулирует поток газов, оптимизируя работу турбины при разных режимах.

Почему в некоторых случаях турбина Хавал Н2 может издавать посторонние звуки, и что это может означать?

Появление необычных шумов часто связано с нарушением баланса ротора или износом подшипников турбины. Это может привести к люфтам и трению внутри корпуса, вызывая металлический или свистящий звук. Также источником шума может быть попадание посторонних предметов в корпус турбины или проблемы с системой изменения геометрии. Такие сигналы требуют немедленной диагностики, чтобы избежать серьёзных повреждений и дорогостоящего ремонта.

Как изменяется работа турбины Хавал Н2 при различных оборотах двигателя и нагрузках автомобиля?

При низких оборотах двигателя турбина вращается медленнее, что приводит к меньшему давлению наддува и ограниченному приросту мощности. Система изменения геометрии лопаток помогает направлять поток газов оптимально для таких режимов, улучшая отклик. По мере роста оборотов турбина набирает скорость, создавая более сильный наддув, что повышает эффективность сгорания топлива. При высоких нагрузках и максимальных оборотах регулировка геометрии и давление наддува адаптируются для обеспечения стабильной и безопасной работы двигателя без перегрева и детонации.
