Ящик щрн 12 ip31 что это

Ящик распределительный ЩРН 12 IP31 предназначен для компактного монтажа электротехнических устройств в помещениях с невысокими требованиями к защите от пыли и влаги. Класс защиты IP31 указывает на защиту от проникновения твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды, что делает устройство оптимальным для внутреннего применения в сухих помещениях и офисных зонах.

Конструкция ящика рассчитана на установку до 12 модульных устройств, включая автоматические выключатели и УЗО. Металлический корпус с порошковым покрытием обеспечивает механическую прочность и устойчивость к воздействию механических нагрузок, а монтажные панели внутри упрощают подключение и обслуживание проводки.

ЩРН 12 IP31 рекомендуется применять в распределительных сетях с напряжением до 400 В и током нагрузки до 63 А. Устройство соответствует требованиям ГОСТ и нормативов по электробезопасности, что обеспечивает надежность работы в бытовых и коммерческих электросистемах. При монтаже важно учитывать обеспечение достаточного зазора для вентиляции и удобного доступа к элементам управления и подключения.

Ящик ЩРН 12 IP31: особенности и назначение

Ящик распределительный модульный ЩРН 12 IP31 предназначен для монтажа низковольтных электрических устройств и автоматических выключателей в промышленном и жилом строительстве. Корпус рассчитан на установку до 12 модулей стандартного размера 18 мм, что позволяет компактно разместить защитные аппараты и обеспечить удобство обслуживания.

Класс защиты IP31 гарантирует защиту от проникновения твердых частиц диаметром более 2,5 мм и предотвращает попадание капель воды под углом до 60°. Это делает изделие пригодным для эксплуатации в помещениях с умеренной влажностью и без прямого воздействия струй воды.

• Материал корпуса – ударопрочный пластик с устойчивостью к горению, обеспечивает надежную изоляцию и повышенную безопасность.
• Внутренний монтажный щит из оцинкованной стали обеспечивает надежную установку оборудования и защиту от коррозии.
• Прорези и отверстия для ввода кабелей предусмотрены с нескольких сторон, что облегчает подключение и позволяет гибко организовать кабельный ввод.
• Возможность установки дополнительного оборудования – УЗО, дифавтоматы, счетчики, что расширяет функционал ящика без необходимости замены корпуса.
• Компактные габариты (примерно 260x190x90 мм) обеспечивают удобство монтажа в ограниченных пространствах распределительных щитов и на стенах.

Ящик ЩРН 12 IP31 рекомендуется использовать в системах распределения электроэнергии внутри помещений жилого и административного назначения, где отсутствует высокая влажность и агрессивные среды. Для наружного применения или влажных помещений следует выбирать корпуса с более высоким классом защиты.

При монтаже важно соблюдать правила заземления и изоляции, а также обеспечивать свободный доступ к оборудованию для обслуживания и замены компонентов. Рекомендуется устанавливать ящик в местах, защищенных от механических повреждений и пыли, чтобы сохранить его эксплуатационные характеристики.

Конструкция и материалы корпуса ЩРН 12 IP31

Корпус ЩРН 12 выполнен из ударопрочного полистирола повышенной плотности, обеспечивающего механическую защиту и устойчивость к деформациям. Толщина стенок корпуса варьируется в пределах 1,5–2 мм, что гарантирует необходимую жесткость при компактных габаритах изделия.

Конструкция предусматривает модульную сборку с использованием защелок и винтового крепления для удобства монтажа и обслуживания. Внутреннее пространство разделено на несколько зон для упрощения прокладки кабелей и установки коммутационного оборудования.

• Передняя панель оборудована прозрачной дверцей из поликарбоната с классом защиты IP31, позволяющей визуально контролировать состояние приборов без вскрытия корпуса.
• Задняя стенка корпуса имеет перфорированные элементы для крепления DIN-рейки и обеспечения вентиляции.
• Клеммные колодки и монтажные планки изготовлены из оцинкованной стали, что повышает коррозионную стойкость.

Все элементы корпуса устойчивы к воздействию бытовых химических веществ и обладают повышенной огнестойкостью согласно нормативу UL94 V0, что снижает риск возгорания при коротких замыканиях.

ЩРН 12 комплектуется герметичными вводами для кабелей с уплотнителями из эластомера, обеспечивающими надежную защиту от проникновения пыли и капель воды под углом до 15°, что соответствует стандарту IP31.

Технические характеристики и степень защиты IP31

Ящик ЩРН 12 разработан для установки электрических компонентов в помещениях с умеренным уровнем запылённости и защищён от прямого попадания посторонних предметов диаметром более 2,5 мм. Степень защиты IP31 гарантирует защиту от вертикально падающих капель конденсата, исключая повреждение внутренней электроники.

Корпус выполнен из оцинкованной стали толщиной 0,8–1,2 мм, что обеспечивает механическую прочность и устойчивость к деформации. Внутренние поверхности обработаны антикоррозийным покрытием, предотвращающим ржавчину в условиях повышенной влажности до 85% при температуре до +35°C.

Максимально допустимая нагрузка на вводы составляет 16 мм², что позволяет подключать проводники средней мощности. Высота и ширина ящика рассчитаны под стандартные монтажные рейки типа DIN-35, обеспечивая удобство установки и замены оборудования.

Рабочий диапазон температур от -10°C до +40°C без снижения эксплуатационных характеристик. Рекомендуется монтаж в помещениях без прямого воздействия влаги и пыли сверх установленных норм, чтобы сохранить целостность уплотнений и обеспечить долговременную защиту.

Ящик оснащён герметичными уплотнителями из синтетического каучука, препятствующими проникновению пыли и влаги внутрь корпуса, что поддерживает стабильную работу электроприборов и снижает риск коротких замыканий.

Сфера применения ящика ЩРН 12 в электросетях

Ящик ЩРН 12 с классом защиты IP31 предназначен для распределения и защиты электрических цепей в помещениях с нормальным уровнем пыли и влажности. Основная область применения – жилые и коммерческие здания, где требуется монтаж навесных распределительных щитов малой и средней мощности.

ЩРН 12 подходит для установки автоматических выключателей, УЗО и прочих модульных устройств с креплением на DIN-рейку. Его конструкция обеспечивает удобство монтажа и подключения проводников сечением до 16 мм², что характерно для бытовых и офисных электросетей.

Использование данного ящика целесообразно в системах освещения, силовых линиях и сетях управления, где важна защита от случайного контакта с токоведущими частями при стандартных условиях эксплуатации. Рекомендуется применять в помещениях без повышенной влажности и агрессивных сред.

ЩРН 12 обеспечивает упорядоченное размещение коммутационных аппаратов и облегчает техническое обслуживание благодаря прозрачной дверце и удобному доступу к внутренним элементам. Оптимален для электросетей с нагрузкой до 12 модулей и током до 63 А.

Монтаж и установка ЩРН 12: требования и рекомендации

Ящик ЩРН 12 с классом защиты IP31 предназначен для эксплуатации в помещениях с контролируемым уровнем пыли и отсутствием прямого контакта с влагой. Установка должна производиться на ровную несущую поверхность, обеспечивающую надежную фиксацию корпуса.

• Рекомендуемая высота монтажа: 1,4–1,8 метра от уровня пола для удобства доступа и обслуживания.
• Минимальное свободное пространство перед щитком – 0,7 метра для безопасного и комфортного обслуживания.
• Отсутствие источников тепла или влажности в радиусе 1 метра от места установки.

Крепление корпуса осуществляется через монтажные отверстия с помощью анкерных болтов или дюбелей диаметром 6–8 мм, в зависимости от материала стены.

1. Отметить на стене точки крепления по разметке корпуса.
2. Просверлить отверстия, установить крепежные элементы.
3. Закрепить ящик, контролируя горизонтальное положение с уровнем.
4. Подключить заземление к соответствующей шине согласно ПУЭ.

Ввод кабелей выполняется через предусмотренные в корпусе отверстия с применением кабельных вводов или сальников, обеспечивающих защиту от механических повреждений и сохранение класса защиты IP31.

• Использовать проводники с сечением, соответствующим проектным требованиям.
• Фиксировать кабели внутри ящика с помощью специальных зажимов для исключения натяжения и повреждений изоляции.
• Обеспечить аккуратную укладку проводников с соблюдением зазоров и отсутствием перекручивания.

После монтажа провести проверку электрической целостности и отсутствие коротких замыканий. Работы выполнять при отключенном питании, с соблюдением техники безопасности и нормативных требований.

Внутреннее устройство и размещение модулей в ЩРН 12

Ящик ЩРН 12 IP31 рассчитан на установку до 12 модульных автоматических выключателей или УЗО стандартного размера 35 мм. Внутреннее пространство оборудовано металлической монтажной панелью с отверстиями для фиксации модулей и крепежными элементами для шины нулевого и защитного проводников.

Модули размещаются линейно, горизонтально, с шагом 18 мм, обеспечивая плотную, но доступную компоновку. В верхней части щита расположена шина нулевого проводника, в нижней – шина заземления. Рекомендуется размещать силовые автоматы с верхним входом фазного провода для удобства подключения.

Для подключения модулей предусмотрено свободное пространство по бокам и снизу, что облегчает прокладку и организацию проводников. Клеммные колодки щита рассчитаны на провода сечением до 16 мм², что позволяет использовать кабели различных сечений без риска перегрева и повреждений.

Расположение модулей внутри щита обеспечивает надежный контакт и минимизирует влияние вибраций и механических воздействий. Важно обеспечить соблюдение минимального расстояния между проводами и металлическими частями корпуса для предотвращения коротких замыканий.

Совместимость с автоматическими выключателями и предохранителями

Ящик ЩРН 12 IP31 рассчитан на установку автоматических выключателей типоразмера до 18 мм шириной на модуль (1 модуль = 18 мм). В конструкции предусмотрены стандартные DIN-рейки для крепления модульных автоматов и УЗО, что обеспечивает универсальность монтажа.

Глубина внутреннего пространства позволяет использовать выключатели с максимальной глубиной до 70 мм, что подходит для большинства современных серий автоматов производства ABB, Schneider Electric, Legrand и аналогичных брендов.

Для обеспечения надежной коммутации рекомендуется использовать автоматы с номинальным током до 63 А и номинальным напряжением 230/400 В. В ящике поддерживается монтаж предохранителей цилиндрического типа с габаритами 10х38 мм, что позволяет комбинировать автоматическую и плавкую защиту в одном корпусе.

Монтаж предохранителей допускается только на предусмотренные держатели, обеспечивающие надежный контакт и защиту от случайного касания токоведущих частей. Для предохранителей типа NH необходима установка адаптеров, которые не входят в комплект и приобретаются отдельно.

Важно соблюдать монтажные инструкции производителя по закреплению автоматов и предохранителей, чтобы избежать ослабления контактов и перегрева. ЩРН 12 IP31 не рассчитан на установку автоматов с высотой более 85 мм и габаритами, выходящими за пределы стандартных модулей.

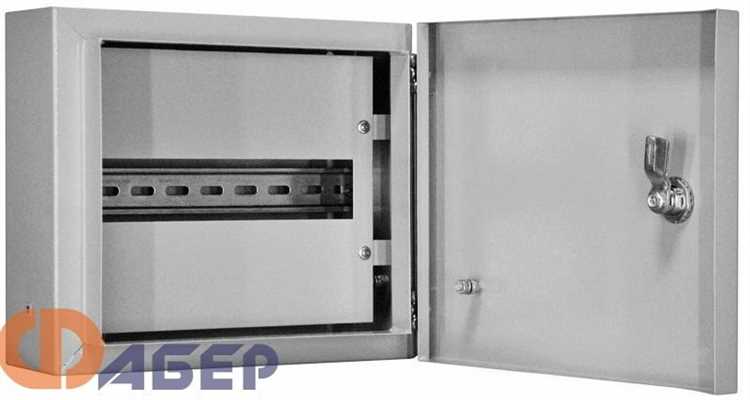

Особенности эксплуатации и обслуживания ЩРН 12 IP31

ЩРН 12 IP31 предназначен для внутреннего монтажа в сухих помещениях с невысокой влажностью и отсутствием прямого контакта с водой. Допустимый температурный диапазон эксплуатации составляет от -10 до +40 °C, что ограничивает использование в условиях экстремального холода или жары.

При монтаже необходимо обеспечить достаточный зазор для вентиляции и доступа к элементам для обслуживания. Крепление корпуса должно быть выполнено на ровной поверхности с использованием штатных крепежных отверстий, исключая перекос и деформацию конструкции.

Электрические соединения в ЩРН 12 IP31 выполняются согласно схеме, при этом важно соблюдать момент затяжки клемм не менее 2,5 Н·м для предотвращения нагрева и окисления контактов. Рекомендуется использовать контактные зажимы соответствующего сечения, предусмотренного паспортом устройства.

Обслуживание включает регулярный визуальный осмотр на предмет повреждений корпуса, следов коррозии и загрязнений. Для очистки следует использовать сухую или слегка влажную ткань, избегая попадания жидкости внутрь корпуса. Влажная уборка проводится только после отключения питания.

Проверка работы автоматических выключателей и защитных устройств проводится не реже одного раза в 6 месяцев. При обнаружении признаков перегрева, деформации или повреждений необходимо заменить неисправные компоненты. Категорически запрещается модифицировать заводскую конструкцию или использовать элементы, не предусмотренные заводом-изготовителем.

Особое внимание уделяется соблюдению требований по заземлению и монтажу проводников защитного потенциала. Ненадлежащее выполнение этих требований увеличивает риск поражения электрическим током и снижает надежность работы щита.

Основные отличия ЩРН 12 от аналогичных моделей на рынке

ЩРН 12 выделяется компактными габаритами при увеличенной внутренней глубине 120 мм, что обеспечивает удобство монтажа широкого спектра компонентов, включая модульные автоматы с повышенным тепловыделением.

Корпус выполнен из прочного полипропилена с классом защиты IP31, что гарантирует защиту от попадания твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды, что отличает его от моделей с более низкими показателями герметичности.

Особенностью является оптимизированная система вентиляции через специально спроектированные отверстия, предотвращающая перегрев компонентов без необходимости дополнительных вентиляторов или радиаторов.

ЩРН 12 оснащён унифицированной монтажной панелью с перфорацией для быстрого крепления DIN-рейок и кабельных каналов, что сокращает время установки на 15-20% по сравнению с аналогами.

В комплекте поставки предусмотрены самозажимные клеммы для подключения проводов сечением до 16 мм², в то время как большинство конкурентов ограничиваются 10 мм², что расширяет возможности по организации питания крупных нагрузок.

Дополнительно реализована функция быстрого доступа к элементам без демонтажа внешней панели, что облегчает техническое обслуживание и сокращает время простоя оборудования.

Вопрос-ответ:

Для чего предназначен ящик ЩРН 12 IP31 и где его лучше всего использовать?

Ящик ЩРН 12 IP31 используется для установки и защиты электрических компонентов, таких как автоматические выключатели и счетчики. Он подходит для применения внутри помещений, где требуется защита от пыли и ограниченной влаги, например, в жилых домах, офисах и производственных помещениях.

Какие особенности конструкции ящика ЩРН 12 IP31 выделяют его среди других подобных изделий?

Ящик ЩРН 12 IP31 выполнен из прочного материала, обеспечивающего надежную защиту электрического оборудования. Уровень защиты IP31 означает, что внутрь не попадут твердые предметы диаметром более 2,5 мм и капли воды, падающие вертикально. Конструкция предусматривает удобный монтаж и доступ к элементам, а также надежное закрытие с дверцей.

Можно ли устанавливать ящик ЩРН 12 IP31 на улице или в помещениях с повышенной влажностью?

Данный ящик не предназначен для наружного монтажа и помещений с высокой влажностью, так как уровень защиты IP31 ограничивает воздействие только капель воды и минимальной пыли. Для наружных условий лучше выбирать изделия с более высоким классом защиты, например, IP65 или выше.

Сколько модулей можно разместить в ящике ЩРН 12 IP31 и какие типы модулей туда подходят?

Ящик рассчитан на установку до 12 модулей стандартного размера DIN-рейки, таких как автоматические выключатели, УЗО и счетчики. Это позволяет гибко конфигурировать электрическую схему в зависимости от потребностей объекта.

Как правильно проводить монтаж и подключение в ящике ЩРН 12 IP31, чтобы обеспечить безопасность?

При монтаже следует надежно закрепить ящик на стене с помощью крепежа, предусмотренного производителем. Важно использовать проводники подходящего сечения, правильно зафиксировать устройства на DIN-рейке и тщательно соединять все контакты. После подключения рекомендуется проверить работоспособность всех компонентов и надежность закрытия дверцы.
