Датчик кислорода (лямбда-зонд) в BMW E39 отвечает за контроль состава выхлопных газов и корректировку подачи топлива. Его неисправность приводит к повышенному расходу топлива, ухудшению динамики и росту токсичности выхлопа. На модели E39 используются как одно-, так и двухзондовые системы, что важно учитывать при диагностике.
Для проверки датчика кислорода необходимы мультиметр и при возможности – диагностический сканер для считывания кодов ошибок с блока управления двигателем (DME). Сначала следует убедиться в отсутствии механических повреждений и надежности электрических соединений. Затем проверяют рабочие параметры – напряжение и частоту сигнала при разных режимах работы двигателя.
Особое внимание уделяется реакции датчика на изменение состава смеси – напряжение должно быстро меняться в диапазоне от 0,1 до 0,9 В. Задержки или стабилизация сигнала на одном уровне указывают на износ или загрязнение. При выявлении отклонений проводят очистку или замену, ориентируясь на заводские нормы и рекомендации по эксплуатации BMW E39.
Определение местоположения датчика кислорода на BMW E39
На BMW E39 датчики кислорода (лямбда-зонды) расположены в системе выпуска выхлопных газов и контролируют соотношение воздуха и топлива для оптимальной работы двигателя.
Основные места установки:
- Перед катализатором установлен первый (до каталитического нейтрализатора) датчик кислорода. Его задача – мониторинг состава выхлопных газов сразу после выпускного коллектора.
- Второй датчик расположен после катализатора. Он контролирует эффективность работы каталитического нейтрализатора и корректирует топливную смесь.
Для бензиновых моторов M52 и M54 на E39 датчики расположены по одной на каждом из двух рядов цилиндров (для рядных моторов один комплект датчиков). Для дизельных версий может использоваться другая схема, зависящая от комплектации.
Для точного определения расположения:
- Откройте капот и найдите выпускной коллектор, ведущий к каталитическому нейтрализатору.
- Осмотрите трубу перед катализатором – первый датчик находится непосредственно в ней, обычно в месте с резьбой и проводом, идущим к блоку управления двигателем.
- Второй датчик располагается дальше по трубе, после катализатора, ближе к выхлопной системе.
Для доступа к датчикам может потребоваться поднять автомобиль и использовать подъемник или смотровую яму. При осмотре обращайте внимание на состояние проводки и крепления датчиков, так как повреждения могут влиять на работу.
Необходимые инструменты и подготовка автомобиля к проверке
Для проверки датчика кислорода на BMW E39 понадобятся цифровой мультиметр с функцией измерения переменного и постоянного напряжения, а также паяльник или прозвонка для проверки проводки. Рекомендуется иметь подъемник или надежные домкраты с опорными стойками для безопасного подъема передней части автомобиля и удобного доступа к датчику.
Кроме того, потребуется комплект гаечных ключей на 10 мм и специальные головки для снятия датчика кислорода. Для предотвращения повреждений рекомендуется использовать спрей для облегчения откручивания резьбы.
Перед началом работы нужно отключить минусовую клемму аккумулятора для исключения коротких замыканий. Автомобиль должен быть прогрет до рабочей температуры двигателя – это важно для получения корректных показаний датчика.
Запуск двигателя лучше осуществлять на ровной площадке с хорошей вентиляцией, чтобы избежать скопления отработанных газов. Убедитесь, что поверхность под автомобилем сухая и свободна от посторонних предметов.
Визуальный осмотр датчика кислорода и его проводки
Начинайте проверку с отключения клеммы аккумулятора для безопасности. Осмотрите корпус датчика кислорода на наличие трещин, следов перегрева и нагара. Обратите внимание на состояние защитного экрана – он не должен быть покрыт толстым слоем сажи или масла.
Проверьте место установки датчика: резьба должна быть без повреждений, уплотнительное кольцо целым и без деформаций. Нарушения герметичности приводят к неправильным показаниям.
Осмотрите проводку на предмет механических повреждений, трещин изоляции и следов нагара. Контакты разъема должны быть чистыми, без коррозии и окисления. При наличии загрязнений используйте спиртовой растворитель и мягкую кисть для очистки.
Особое внимание уделите изгибам проводов возле разъема и датчика, где возможен излом или перетирание. Провода не должны иметь лишних натяжений и быть закреплены с помощью пластиковых хомутов или держателей.
При обнаружении повреждений изоляции используйте термоусадочную трубку или изоленту для ремонта. В случае серьезных дефектов целесообразна замена проводки.
После визуального осмотра подсоедините датчик обратно и проверьте надежность контакта, чтобы исключить возможные помехи в работе системы управления двигателем.
Проверка сопротивления датчика кислорода мультиметром
Для измерения сопротивления датчика кислорода на BMW E39 потребуется цифровой мультиметр с функцией омметра. Перед началом работы необходимо отключить разъём датчика от проводки, чтобы исключить влияние цепи автомобиля на показания.

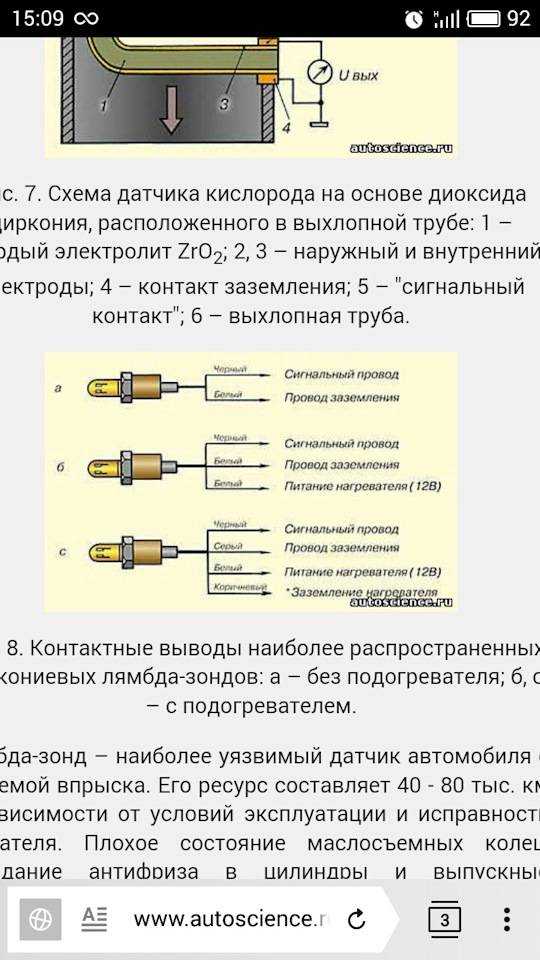

Подключите щупы мультиметра к контактам нагревательного элемента датчика кислорода. На большинстве моделей BMW E39 сопротивление нагревателя должно находиться в диапазоне от 5 до 14 Ом. Если значение значительно выше или отсутствует цепь (бесконечное сопротивление), это указывает на неисправность нагревателя.
Для проверки выходного сигнала самого датчика измерения сопротивления недостаточно, но можно проверить целостность сигнального провода. Измерьте сопротивление между сигнальным контактом и корпусом, оно должно быть очень высоким, близким к бесконечности, что свидетельствует об отсутствии короткого замыкания.
Если сопротивление нагревательного элемента не соответствует норме, необходимо заменить датчик кислорода. При нормальных показаниях продолжайте проверку датчика другими методами для точной диагностики.
| Параметр | Норма, Ом | Комментарий |
|---|---|---|
| Сопротивление нагревательного элемента | 5–14 | Измерять при отключённом разъёме |
| Сопротивление сигнального контакта к корпусу | Очень высокое (почти бесконечное) | Отсутствие короткого замыкания |
Использование диагностического сканера для анализа показаний датчика
Подключите диагностический сканер к разъему OBD-II автомобиля. Для BMW E39 стандартный разъем находится под панелью приборов слева от рулевой колонки.
Включите зажигание, не заводя двигатель. Запустите на сканере программу для чтения данных с датчика кислорода (лямбда-зонда).
- Перейдите в раздел живых данных (Live Data) или потоковых параметров (Real-Time Data).
- Выберите соответствующий канал датчика кислорода – обычно это значения напряжения или коэффициента обогащения смеси.
- При заведённом двигателе наблюдайте за изменениями показаний в реальном времени.
Нормальная работа переднего лямбда-зонда характеризуется колебаниями напряжения в диапазоне от 0,1 до 0,9 В с частотой около 1 Гц. Показания должны быстро меняться, отражая состав выхлопных газов.
Если напряжение стабильно держится около 0,45 В без колебаний, это указывает на неисправность датчика или его цепи.
Для второго (заднего) датчика кислорода характерна стабильная величина напряжения около 0,45 В без частых изменений, что свидетельствует о работе каталитического нейтрализатора.
- Если сканер фиксирует ошибки, связанные с датчиком (например, P0130–P0167), необходимо проверить проводку и сам датчик.
- Обратите внимание на время отклика датчика – задержка более 1 секунды указывает на износ.
- Сравнивайте показания с нормативами BMW E39, доступными в технической документации.
После анализа рекомендуется выполнить тест на холостом ходу и под нагрузкой, чтобы оценить стабильность показаний в разных режимах.
Проверка реакции датчика на изменение режима работы двигателя
Для оценки работы датчика кислорода на BMW E39 необходимо проверить его реакцию на изменение состава топливной смеси при различных режимах двигателя. Подключите диагностический сканер к разъему OBD-II и запустите мониторинг параметров, в частности напряжения с выходного сигнала датчика.
При прогреве двигателя до рабочей температуры (около 80–90 °C) датчик должен начать выдавать сигналы с напряжением в диапазоне примерно от 0,1 В до 0,9 В. В режиме холостого хода напряжение должно быстро колебаться между этими значениями с периодичностью около 1–2 секунд, отражая переходы смеси от обедненной к обогащенной.
Резкое нажатие на педаль газа переводит двигатель в режим обогащения смеси – напряжение датчика должно подняться до уровня около 0,8–0,9 В и удерживаться несколько секунд. При отпущенной педали газа напряжение возвращается к значениям около 0,1–0,3 В, что свидетельствует об обеднении смеси.
Если датчик не реагирует на изменение режима, показывает стабильное напряжение или отклонения вне указанных значений, это указывает на его неисправность или загрязнение. В таких случаях необходима замена датчика кислорода или очистка электродов.
Для более точной диагностики можно использовать осциллограф, подключенный к выходу датчика, чтобы визуально оценить частоту и амплитуду колебаний сигнала в разных режимах работы двигателя.
Замена датчика кислорода при выявлении неисправностей
Перед заменой датчика кислорода необходимо отключить аккумулятор, чтобы исключить короткие замыкания и сбросить ошибки в ЭБУ. Для доступа к датчику на BMW E39 потребуется домкрат и ключи на 22 мм или специальный съемник для кислородных датчиков.
Открутите старый датчик, повернув против часовой стрелки. При сильном заедании используйте проникающую смазку, но избегайте повреждения резьбы. Внимательно осмотрите посадочное место на наличие загрязнений и следов коррозии, при необходимости очистите его.
Перед установкой нового датчика нанесите тонкий слой специальной смазки на резьбу, исключающей прикипание, но не касайтесь рабочей части сенсора. Вкрутите новый датчик вручную, чтобы избежать срыва резьбы, затем затяните ключом с моментом 40 Н·м согласно технической документации.
Подключите электрический разъем, убедившись в надежности контакта и отсутствии повреждений проводки. После установки восстановите питание и запустите двигатель для проверки исправности нового датчика через диагностический сканер, контролируя параметры работы и отсутствие кодов ошибок.
Вопрос-ответ:
Как понять, что датчик кислорода на BMW E39 вышел из строя?
Признаки неисправности датчика кислорода включают нестабильную работу двигателя, снижение динамики, повышенный расход топлива и появление ошибки на приборной панели. Для точного выявления неисправности используют диагностический сканер, который показывает реальные данные с датчика. Если напряжение сигнала не меняется при изменении режима работы двигателя или колеблется вне заданных параметров, датчик нуждается в замене.
Какие инструменты потребуются для проверки состояния датчика кислорода на BMW E39?
Для проверки датчика пригодятся мультиметр для измерения сопротивления и напряжения, диагностический сканер для считывания показаний с блока управления двигателем, а также стандартный набор инструментов для снятия датчика — обычно это ключ на 22 мм или специальный съемник. Также понадобится доступ к технической документации, чтобы ориентироваться по нормам напряжения и сопротивления.
Как проверить реакцию датчика кислорода на изменение режима работы двигателя?
Запустите двигатель и прогрейте его до рабочей температуры. Подключите диагностический сканер и наблюдайте за показаниями датчика кислорода. При резком увеличении оборотов двигателя напряжение с датчика должно измениться — обычно колебаться в диапазоне примерно от 0,1 до 0,9 вольт. Если показания не меняются или меняются с задержкой, это указывает на сбой в работе сенсора.
Можно ли самостоятельно заменить датчик кислорода на BMW E39 и какие моменты стоит учесть?
Замену датчика можно выполнить самостоятельно, если есть базовые навыки и подходящий инструмент. Важно сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем найти нужный датчик — их на автомобиле несколько, обычно один до каталитического нейтрализатора и один после. Для откручивания датчика применяют специальный ключ, поскольку он часто сильно прикипает. После замены убедитесь, что разъем надежно подключен, и сбросьте ошибки в блоке управления с помощью сканера.
