Датчик положения коленчатого вала на ВАЗ 2110 отвечает за контроль угла поворота и частоты вращения двигателя. Его корректная работа влияет на точность зажигания и впрыска топлива. Ошибки в расположении или неправильное подключение датчика часто становятся причиной сбоев в работе мотора.
На ВАЗ 2110 этот датчик установлен на передней части двигателя, возле маховика, рядом с блоком цилиндров. Его крепление обычно находится слева снизу под шкивом коленчатого вала. Для доступа к датчику потребуется снять защитный кожух ремня ГРМ или другие элементы, ограничивающие пространство.
Перед демонтажем или проверкой датчика важно отключить питание системы зажигания и аккуратно отсоединить разъем. Ошибки при монтаже, например, неправильный зазор между датчиком и зубчатым кольцом маховика, приведут к неправильным показаниям или полной потере сигнала.
Определение места установки датчика коленвала на двигателе ВАЗ 2110
Датчик коленвала на ВАЗ 2110 расположен у задней части двигателя, ближе к маховику и блок-картеру сцепления. Его корпус крепится непосредственно к блоку цилиндров, рядом с зубчатым венцом маховика.
Для точного определения места установки выполните следующие действия:
- Осмотрите заднюю крышку двигателя со стороны сцепления.
- Найдите небольшое отверстие в корпусе блока цилиндров, предназначенное для крепления датчика.
- Обратите внимание на выступающую часть зубчатого венца маховика, которая должна находиться в зоне чувствительного элемента датчика.
При установке датчика важно обеспечить минимальный зазор между датчиком и зубчатым венцом – обычно это 0,5–1 мм. Чрезмерный зазор приведёт к снижению точности сигнала, недостаточный – к физическому контакту и повреждению датчика.
Расположение датчика фиксируется на болте М6, который крепится в резьбовом отверстии блока цилиндров. Болт должен быть затянут с усилием около 9–11 Н·м.
- Датчик устанавливается так, чтобы его чувствительный элемент был направлен строго на зубчатый венец маховика.
- При замене датчика следует использовать оригинальные крепёжные элементы и уплотнительные прокладки (если предусмотрены).
- После монтажа проверяется отсутствие люфта и смещений, которые могут влиять на считывание сигнала.
Таким образом, место установки датчика коленвала на ВАЗ 2110 чётко определено задней частью двигателя в районе маховика, что обеспечивает надёжное считывание оборотов коленчатого вала и корректную работу системы зажигания и впрыска топлива.
Инструменты и подготовка для доступа к датчику коленвала
Для работы с датчиком коленвала на ВАЗ 2110 понадобятся следующие инструменты:
- Ключи на 10 и 13 мм – для отворачивания крепежа датчика и сопутствующих элементов;
- Отвертка с крестообразным и плоским наконечником – для снятия защитных крышек и зажимов;
- Щуп или тонкий магнитный инструмент – для извлечения мелких деталей при необходимости;
- Диагностический сканер (при наличии) – для проверки состояния датчика и ошибок системы;
- Перчатки и ветошь – для защиты рук и очистки рабочих поверхностей;
- Фонарик с узким лучом – для освещения труднодоступных зон возле двигателя.
Подготовка автомобиля перед демонтажем датчика включает:
- Отключение аккумулятора для предотвращения коротких замыканий;
- Подъем автомобиля на ровной площадке с применением домкрата и подставок для безопасности;
- Снятие пластикового кожуха двигателя, если он установлен, чтобы обеспечить доступ к месту крепления датчика;
- Очистка зоны вокруг датчика от грязи и масла для удобства работы и предотвращения попадания загрязнений внутрь.
Точная подготовка и правильный подбор инструментов позволят избежать повреждений и сократят время ремонта.
Как безопасно снять защитный кожух для доступа к датчику
Для снятия защитного кожуха потребуется ключ на 10 мм или головка соответствующего размера. Перед началом работы отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания.
Осмотрите кожух, он крепится двумя болтами, расположенными сбоку и снизу корпуса двигателя, возле маховика. Чтобы получить доступ к болтам, возможно, понадобится снять воздушный фильтр или его корпус.
Открутите болты последовательно, соблюдая равномерное усилие, чтобы избежать повреждения резьбы. При выкручивании держите кожух рукой, чтобы он не упал и не повредил датчик.
После откручивания аккуратно отведите кожух в сторону, контролируя положение проводки, чтобы не натянуть и не повредить электрические соединения. Если кожух прочно держится, проверьте отсутствие дополнительных креплений или пластиковых фиксаторов.
При повторной установке проверьте целостность прокладок и крепежных элементов, замените изношенные детали, чтобы обеспечить герметичность и защиту датчика от загрязнений и влаги.
Пошаговый процесс поиска датчика коленвала под кожухом
Откройте капот и снимите защитный кожух ремня ГРМ. Для этого выкрутите крепежные болты ключом на 10 мм, аккуратно оттяните кожух, избегая повреждения пластика.
Освободите доступ к зоне возле шкива коленчатого вала. Датчик коленвала расположен в нижней части двигателя, рядом с зубчатым венцом шкива.
Осмотрите пространство у основания шкива на предмет небольшого цилиндрического элемента с разъемом. Это и есть датчик коленвала.
При необходимости отсоедините электрический разъем, зафиксировав язычок защелки пальцами или отверткой, чтобы избежать повреждения проводки.
Проверьте крепление датчика двумя болтами, обычно под головку на 8 мм. Болты можно слегка открутить, чтобы убедиться в правильном расположении датчика.
Если датчик не виден, проверьте правильность снятия кожуха и очистите пространство от грязи и масла, чтобы улучшить обзор.

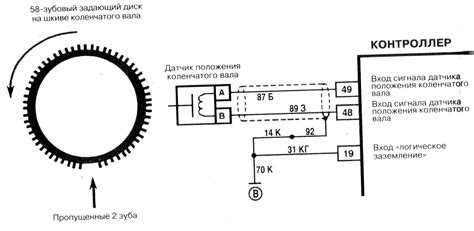

Как проверить состояние и подключение датчика коленвала
Отключите разъем датчика коленвала и визуально осмотрите контакты на предмет коррозии, загрязнений и повреждений проводки. При необходимости очистите контакты спиртом или специальным средством.
Подключите мультиметр в режиме вольтметра к выходному сигналу датчика. При медленном вращении коленвала напряжение должно колебаться, формируя импульсы от 0,3 до 1 В. Отсутствие сигнала при исправном питании говорит о выходе датчика из строя.
Проверьте наличие напряжения питания на датчике с помощью мультиметра в режиме постоянного напряжения. Включите зажигание и измерьте напряжение между питающим контактом и массой – должно быть около 5 В.
Проверьте целостность цепи массы, измеряя сопротивление между корпусом двигателя и массой разъема датчика. Значение должно быть близко к нулю.
После проверки подключения и состояния соберите разъем, убедитесь в плотном соединении и отсутствии люфта, что предотвращает обрыв сигнала во время работы двигателя.
Методы демонтажа и повторной установки датчика коленвала
Для демонтажа датчика коленвала ВАЗ 2110 потребуется отключить аккумулятор, чтобы исключить короткое замыкание. Найдите крепежный болт датчика, обычно это болт на 8 мм. Ослабьте и аккуратно выкрутите его, удерживая датчик рукой, чтобы он не упал внутрь двигателя.
После откручивания аккуратно отсоедините разъём электрического подключения, зажимая фиксатор, чтобы избежать повреждения контактов. Не тяните за провода.
Извлеките датчик из посадочного места, применяя лёгкие покачивания, если он застрял. Не используйте грубую силу, чтобы не повредить корпус или гнездо.
Перед установкой нового или очищенного датчика убедитесь, что посадочное место и контакты чистые, без масла и грязи. Протрите их сухой ветошью.
Установите датчик обратно, аккуратно вставляя в гнездо до плотного прилегания. Закрутите крепёжный болт, затягивая его с моментом примерно 7-9 Н·м, чтобы избежать деформации корпуса.
Подсоедините электрический разъём, убедившись в защёлкивании фиксатора.
После монтажа подключите аккумулятор и проведите проверку исправности датчика с помощью бортового диагностического оборудования или контрольной лампы.
Проверка работы датчика после установки и запуск двигателя
После закрепления датчика коленвала необходимо убедиться в его правильном функционировании до запуска двигателя. Проверьте надежность подключения разъема – контакты должны быть чистыми и плотно зафиксированными. Осмотрите проводку на предмет повреждений и изломов.
Для теста используйте диагностический сканер или мультиметр в режиме измерения переменного напряжения. При вращении коленвала напряжение на выходе датчика должно изменяться, сигнализируя о считывании положения коленвала.
Запустите двигатель. Если загорается контрольная лампа неисправности двигателя (Check Engine), подключите диагностический прибор и проверьте наличие ошибок, связанных с датчиком коленвала (обычно код P0335 и подобные). Отсутствие ошибок свидетельствует о корректной работе.
Во время работы двигателя обратите внимание на стабильность холостого хода и отсутствие провалов мощности. Неровности в работе мотора могут указывать на неправильную установку датчика или повреждение.
При необходимости повторно проверьте зазор между датчиком и зубчатым колесом коленвала – стандартное значение составляет 0,5–1,5 мм в зависимости от типа датчика. Зазор регулируется подкручиванием крепежа и контролируется щупом.
Вопрос-ответ:
Где именно расположен датчик коленвала на двигателе ВАЗ 2110?
Датчик коленвала на ВАЗ 2110 установлен в нижней части двигателя, рядом с шкивом коленчатого вала. Он крепится к передней крышке двигателя, ближе к правой стороне автомобиля (со стороны пассажира). Чтобы его увидеть, нужно снять защитный кожух ремня ГРМ и осмотреть область возле шкива. Внешне датчик выглядит как небольшая цилиндрическая деталь с электрическим разъёмом.
Какие признаки указывают на неисправность датчика коленвала на ВАЗ 2110?
Если датчик коленвала вышел из строя, двигатель может начать работать нестабильно — возможны перебои в работе, затруднённый запуск или полный отказ запускаться. Также могут загореться индикаторы неисправности на панели приборов, например, «Check Engine». Иногда двигатель глохнет сразу после запуска, а при диагностике появляются ошибки, связанные с сигналом датчика. В таких случаях датчик стоит проверить или заменить.
Как правильно снять датчик коленвала на ВАЗ 2110 для замены?
Для демонтажа сначала отключают клемму аккумулятора. Затем нужно снять защитный кожух ремня ГРМ, чтобы получить доступ к датчику. После этого отсоединяют электрический разъём с датчика и откручивают крепёжный болт. Датчик аккуратно извлекают, при необходимости применяя небольшие усилия. При установке нового датчика крепёж затягивают с умеренным усилием, чтобы не повредить резьбу.
Можно ли проверить работу датчика коленвала без снятия с двигателя?
Да, базовую проверку можно провести с помощью мультиметра, не снимая датчик. Для этого измеряют сопротивление обмотки или сигнал на разъёме при прокручивании двигателя стартером. Также используют диагностический сканер, который позволяет оценить наличие сигнала с датчика в реальном времени. Если показания выходят за рамки нормы или сигнал отсутствует, датчик скорее всего неисправен.
Какие ошибки двигателя связаны с неправильной работой датчика коленвала на ВАЗ 2110?
Чаще всего диагностические приборы показывают ошибки с кодами, связанными с сигналом коленчатого вала, например, P0335 и похожие. Эти ошибки означают сбой сигнала датчика или его отсутствие. Из-за этого электронный блок управления не может точно определить положение коленвала, что ведёт к проблемам с зажиганием и подачей топлива. В результате двигатель работает с перебоями или не запускается вовсе.
Где на двигателе ВАЗ 2110 расположен датчик коленвала и как его найти?
Датчик коленвала на ВАЗ 2110 обычно устанавливается в нижней части двигателя, рядом с маховиком и корпусом сцепления. Чтобы его найти, необходимо осмотреть область возле блока цилиндров с правой стороны машины (если смотреть с водительского места). Датчик закреплён в специальном посадочном месте под защитным кожухом маховика. Часто его видна круглая или прямоугольная пластиковая часть с электрическим разъёмом. Для точного доступа иногда требуется снять защитный кожух. При этом важно обращать внимание на состояние крепления и проводки, чтобы избежать ошибок при диагностике и замене.
