При монтаже важно обеспечить надежный контакт всех соединений и использовать изолированные клеммники. Подключение без конденсатора приведет к гулу и отсутствию вращения, а неправильный выбор емкости может вызвать нестабильную работу. После первого запуска двигатель проверяют на нагрев и устойчивость вращения. При любых отклонениях требуется корректировка схемы или замена конденсатора на более подходящий по характеристикам.

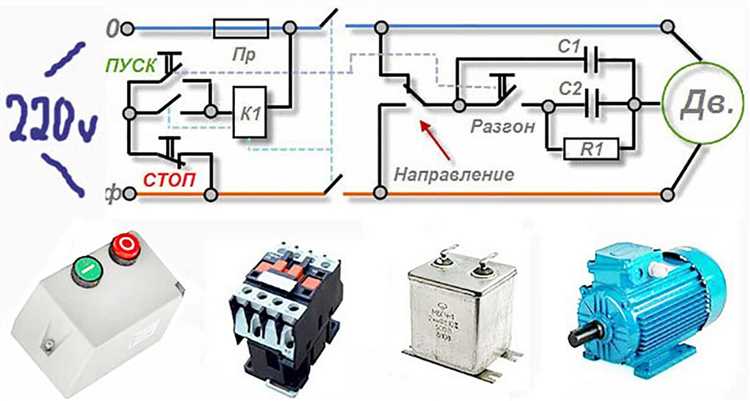

Определение фазного, нулевого и заземляющего проводов
Перед подключением электродвигателя необходимо точно определить назначение каждого из трёх проводов. Фазный провод обычно имеет коричневую или чёрную изоляцию и находится под напряжением 220 В. Для проверки используют индикаторную отвёртку или мультиметр в режиме переменного напряжения: при касании фазного провода индикатор загорается, а мультиметр покажет около 220 В относительно земли.
Нулевой провод чаще всего выполнен в синей изоляции. Он не имеет потенциала относительно земли. Для проверки мультиметр подключают одним щупом к предполагаемому нулю, другим – к фазе. Если показания составляют около 220 В, провод действительно нулевой.
Заземляющий провод отличается жёлто-зелёной изоляцией и электрически соединён с корпусом щита или контура заземления. Его можно проверить тестером на сопротивление: между этим проводом и металлическими заземлёнными элементами сопротивление стремится к нулю. Категорически запрещается использовать фазу или ноль вместо заземления, так как это создаёт угрозу поражения электрическим током.
Проверка сопротивления обмоток мультиметром
Перед измерением обесточьте двигатель и убедитесь, что конденсаторы, если они есть, разряжены. Переключите мультиметр в режим измерения сопротивления до 200 Ом, так как сопротивление обмоток однофазного двигателя обычно не превышает нескольких десятков Ом.
Если мультиметр показывает «обрыв» на любой паре, это указывает на повреждение обмотки. Сопротивление, стремительно меняющееся при шевелении проводов, свидетельствует о ненадёжном контакте или повреждённой изоляции.
Нормальные показатели для большинства однофазных моторов: рабочая обмотка 1–10 Ом, пусковая в 1,5–3 раза больше. Сильное отклонение от этих значений говорит о межвитковом замыкании или пробое изоляции.

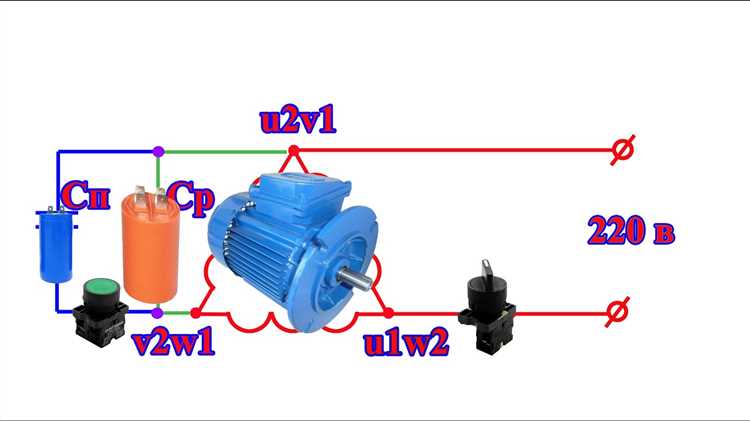

Выбор схемы подключения звезда или треугольник
Схема «звезда» применяется, когда двигатель рассчитан на фазное напряжение 220 В, а питается от сети 380 В. В этом случае каждая обмотка получает номинальные 220 В, что защищает её от перегрева. Двигатель запускается мягко, пусковой ток ниже, но мощность уменьшается примерно на треть по сравнению с «треугольником».
Схема «треугольник» используется, если обмотки рассчитаны на 380 В при подключении к сети 380 В, либо для работы на максимальной мощности. Каждая обмотка получает линейное напряжение сети, пусковой ток значительно выше, но двигатель развивает полный крутящий момент. Такой вариант предпочтителен для нагрузок, где требуется высокий стартовый момент.
Выбор схемы зависит от номинального напряжения, указанного на шильдике двигателя. Если указано «220/380 В», то «звезда» подходит для сети 380 В, а «треугольник» – для 220 В трёхфазной сети. Несоблюдение соответствия приведёт к перегреву или недобору мощности.
При частых пусках под нагрузкой целесообразно использовать пуск «звезда» с последующим переключением на «треугольник», чтобы снизить ток в момент старта и обеспечить номинальную мощность в рабочем режиме.

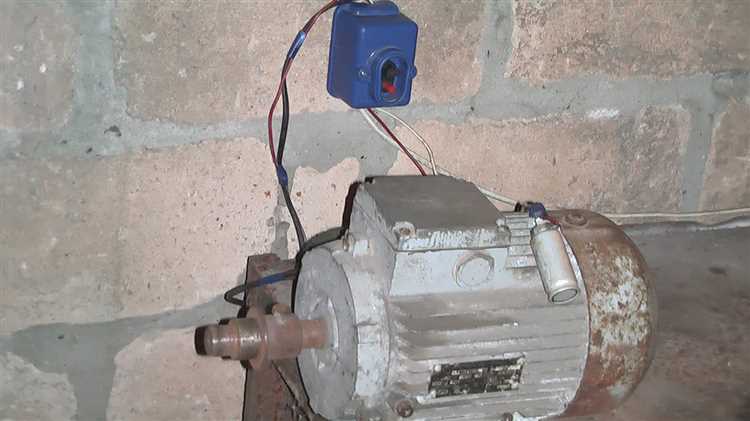

Подключение пускового конденсатора
Ёмкость пускового конденсатора обычно выбирают в 2–3 раза больше рабочей, например, при рабочем 20 мкФ пусковой берут 40–60 мкФ. Конденсатор должен быть неполярным, с рабочим напряжением не ниже 400 В. Подключение через кнопку требует фиксации только на 1–2 секунды до выхода в номинальные обороты.
При монтаже провода к конденсатору фиксируют винтовыми клеммами или пайкой, изоляцию проверяют на отсутствие повреждений. Отключение пускового конденсатора после запуска предотвращает его перегрев и продлевает срок службы двигателя.
Соединение проводов к клеммной колодке двигателя
Клеммная колодка трёхпроводного двигателя 220 В обычно имеет шесть контактов, соединяемых перемычками в зависимости от выбранной схемы. Перед подключением необходимо убедиться в исправности изоляции и маркировки проводов.
Последовательность действий:
- Снимите крышку колодки и очистите контакты от пыли и окислов.
- Для работы от однофазной сети используйте схему «треугольник» с тремя перемычками: соедините U1 с W2, V1 с U2, W1 с V2.
- Надёжно затяните клеммы, исключая перегиб и натяжение проводов.
После подключения проверьте отсутствие касания токоведущих частей с корпусом и только затем подавайте питание на двигатель.

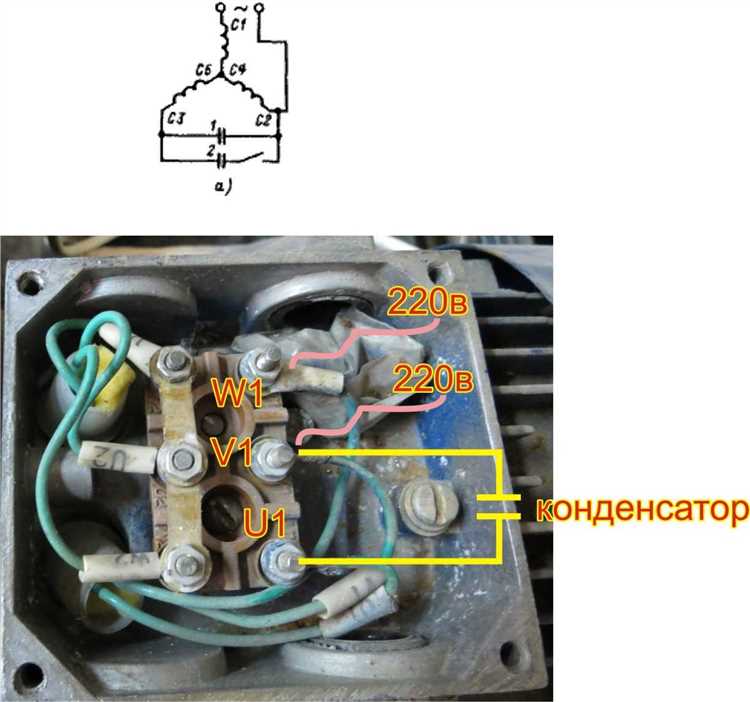

Проверка направления вращения ротора
Для электродвигателя с тремя проводами 220 В правильное направление вращения определяет корректность подключения фаз. Для проверки подключите двигатель к сети через пускатель или выключатель с кнопкой «Пуск».
Подайте питание и кратковременно включите двигатель. Визуально зафиксируйте направление вращения ротора. Если двигатель используется для механизма с определённым направлением (например, насос или вентилятор), его вращение должно совпадать с технической документацией или маркировкой на корпусе.
Если направление не совпадает, поменяйте местами два из трёх проводов, подключенных к обмоткам. В большинстве схем для трёхпроводных двигателей изменение направления достигается сменой мест двух фаз.
Повторите включение после замены проводов. Убедитесь, что вращение теперь соответствует требуемому. Для дополнительной безопасности отключайте питание перед каждой перестановкой проводов.
Проверка направления вращения важна для предотвращения повреждений оборудования и снижения эффективности работы электродвигателя. Регулярное тестирование после монтажа или ремонта гарантирует соответствие рабочих параметров.
Тестовый запуск и контроль нагрева двигателя
Перед тестовым запуском убедитесь в правильности подключения трёх проводов к сети 220 В согласно схеме. Первое включение двигателя проводят без нагрузки на 3–5 минут для проверки направления вращения и отсутствия посторонних шумов.
Измеряйте ток потребления с помощью амперметра: номинальный ток должен соответствовать паспортным данным двигателя с погрешностью не более 10%. Значительное превышение тока указывает на возможные короткие замыкания в обмотках или неправильное подключение.
Для контроля нагрева применяйте контактный термометр или инфракрасный пирометр, фиксируя температуру корпуса каждые 2 минуты. Максимально допустимая температура не должна превышать 80 °C при непрерывной работе.
Если температура растет быстрее 10 °C за 5 минут и превышает пределы, следует немедленно остановить двигатель для предотвращения повреждения изоляции обмоток. Проверьте вентиляцию и отсутствие механических заеданий.
Повторный тестовый запуск после остановки выполняйте не ранее чем через 15 минут охлаждения, чтобы исключить накопительный перегрев. При стабильных показателях тока и температуры двигатель готов к нормальной эксплуатации.
Вопрос-ответ:
Какие три провода обычно присутствуют при подключении электродвигателя на 220 В, и какую функцию каждый из них выполняет?
В типичной схеме подключения электродвигателя на 220 В три провода включают фазный, нулевой и заземляющий провод. Фазный провод подает рабочее напряжение к двигателю, обеспечивая его питание. Нулевой провод служит для замыкания электрической цепи и возврата тока к источнику, а заземляющий провод предназначен для безопасности — он отводит ток при возможных замыканиях на корпус, предотвращая поражение электрическим током.
Как определить правильную последовательность подключения проводов электродвигателя с тремя проводами для корректной работы на 220 В?
Для корректного подключения важно четко определить, какой провод является фазным, какой — нулевым, а какой — заземляющим. Обычно фазный провод имеет коричневый или красный цвет, нулевой — синий, а заземляющий — желто-зеленый. Для подтверждения можно использовать индикатор напряжения или тестер. После идентификации следует подсоединить фазный провод к источнику питания, нулевой — к соответствующему нулевому контакту, а заземляющий — к заземлению. Правильная последовательность обеспечивает нормальную работу двигателя и безопасность эксплуатации.
Какие риски возникают при неправильном подключении электродвигателя с тремя проводами к сети 220 В?
Неправильное подключение может привести к нескольким проблемам. Во-первых, двигатель может не запуститься или работать с пониженной мощностью из-за неправильного распределения фаз и нуля. Во-вторых, отсутствие заземления или его неправильное подключение создает опасность поражения электрическим током при пробое изоляции. В худшем случае неправильное соединение может привести к перегреву обмоток, короткому замыканию и повреждению оборудования. Поэтому важно строго соблюдать схему подключения и соблюдать меры предосторожности.
Можно ли самостоятельно подключить электродвигатель с тремя проводами к сети 220 В без специальных знаний и инструментов?
Самостоятельное подключение возможно при наличии базовых знаний и правильных инструментов — индикатора напряжения, отверток, изоляционной ленты и схемы подключения. Однако, если пользователь не уверен в своих навыках, лучше обратиться к квалифицированному электрику. Это позволит избежать ошибок, связанных с неправильным подключением, и обеспечит безопасность как самого устройства, так и окружающих. Электрические работы требуют внимательности и аккуратности, поэтому важно подходить к ним с ответственностью.
