На моделях Mercedes-Benz S-класса W220 радиатор охлаждения двигателя выполняет ключевую функцию поддержания температурного режима и предотвращения перегрева. Его выход из строя может привести к повреждению головки блока цилиндров и другим дорогостоящим последствиям. Утечки антифриза, падение уровня охлаждающей жидкости и повышение температуры двигателя – основные признаки, указывающие на необходимость замены радиатора.
На автомобилях W220 с моторами M112, M113 и M273 конструкция системы охлаждения предполагает горизонтальную установку радиатора в передней части подкапотного пространства, в плотной связке с вентилятором, конденсором кондиционера и датчиком температуры. При замене радиатора потребуется частичный демонтаж передней облицовки, отсоединение патрубков, снятие вентиляторного модуля и слив охлаждающей жидкости.
Перед началом работ рекомендуется приобрести оригинальный радиатор или качественный аналог от проверенного производителя – например, Behr, Nissens или Hella. Также следует подготовить новые хомуты, охлаждающую жидкость, дистиллированную воду и герметик, если соединения требуют дополнительной герметизации. Желательно иметь доступ к яме или подъёмнику, поскольку нижние болты и патрубки удобно демонтировать только снизу.
Соблюдение последовательности операций при демонтаже и установке – залог корректной работы системы охлаждения после замены. После монтажа нового радиатора обязательно проводится прокачка системы с удалением воздушных пробок, а также контроль герметичности всех соединений при прогреве двигателя до рабочей температуры.
Признаки неисправности радиатора на Mercedes W220
Один из первых признаков проблем с радиатором – нестабильная температура охлаждающей жидкости. Если стрелка указателя температуры на панели приборов часто поднимается выше нормы, особенно при движении в пробках или на подъем, это может свидетельствовать о сниженной эффективности теплообмена.
Обнаружение охлаждающей жидкости под автомобилем в районе переднего бампера указывает на возможную утечку через трещины или коррозию в радиаторе. На W220 радиаторы со временем теряют герметичность, особенно в местах соединения пластиковых боковин с алюминиевым сердечником.
Еще один характерный симптом – резкое падение уровня антифриза в расширительном бачке без видимых внешних утечек. В таком случае жидкость может просачиваться через микротрещины и испаряться при нагреве двигателя.
Появление маслянистой пленки в расширительном бачке или мутная охлаждающая жидкость могут указывать на внутреннюю разгерметизацию, при которой происходит смешивание масла и антифриза. Это требует немедленной диагностики, так как подобная неисправность может привести к перегреву и повреждению двигателя.
Наличие белого пара из-под капота при выключенном вентиляторе охлаждения может означать, что радиатор не справляется с отводом тепла. Это особенно актуально для двигателей M112 и M113, устанавливавшихся на W220, которые чувствительны к перегреву.
Плохая работа печки в холодное время года также может быть следствием засорения каналов радиатора. Это связано с нарушением циркуляции охлаждающей жидкости в системе.
Как подобрать подходящий радиатор для конкретной модификации W220
При выборе радиатора для Mercedes W220 необходимо учитывать модификацию двигателя, наличие кондиционера, год выпуска и тип коробки передач. Одинаковые на первый взгляд радиаторы могут отличаться расположением патрубков, размерами, наличием встроенного масляного охладителя и креплений.
- Для моделей с двигателями V6 (например, S320, S350) чаще всего используется радиатор с одной секцией и стандартным расположением креплений. Подходит радиатор с кодом A2205000203 или его аналоги.
- Для W220 с моторами V8 (например, S430, S500) требуется усиленный радиатор с увеличенной площадью охлаждения. Часто встречается артикул A2205000903, но для подтверждения необходимо сверять с VIN-кодом.
- На версиях с дизельными моторами (S320 CDI) радиаторы отличаются наличием дополнительного соединения для охлаждения масла. Распространённый код – A2205002503.
- У автомобилей с автоматической коробкой передач радиатор обычно комплектуется встроенным теплообменником трансмиссионного масла. Механическая коробка требует иной конфигурации без этого элемента.
- Наличие или отсутствие климатической установки влияет на выбор радиатора. В модификациях с кондиционером перед радиатором расположен дополнительный теплообменник, и основной радиатор должен быть рассчитан на такую компоновку.
Рекомендуется подбирать радиатор по VIN-номеру через официальный каталог Mercedes (EPC), чтобы исключить ошибку. Также стоит обращать внимание на производителей: оригинальные радиаторы от Behr, Hella и Nissens отличаются точной посадкой и надёжной пайкой, в отличие от дешёвых аналогов, которые часто дают течь уже через полгода.
Дополнительно необходимо проверить совместимость с установленными креплениями вентилятора и датчиков. В случае несовпадения может потребоваться замена рамки или доработка посадочных мест, что увеличивает трудозатраты.
Инструменты и расходные материалы, необходимые для замены радиатора
Для снятия и установки радиатора на Mercedes W220 потребуется набор стандартного слесарного инструмента. Основу составляют торцевые головки и ключи на 8, 10, 12 и 13 мм, удлинители и трещотка. Обязательно наличие плоской и крестовой отвертки, а также пластиковых съемников для фиксаторов обшивки, чтобы не повредить элементы крепления передней панели.
Также потребуется дренажный шланг или широкая емкость объемом не менее 7 литров для слива охлаждающей жидкости. Желательно использовать подходящий инструмент для обжима хомутов – клещи типа Oetiker или универсальные для пружинных зажимов. В случае закисших соединений может понадобиться проникающая смазка WD-40 или аналогичная.
Из расходных материалов необходимо приготовить новый радиатор, совместимый с конкретной модификацией W220, комплект резиновых уплотнителей (если они не идут с радиатором), новую охлаждающую жидкость (объем около 7 литров, тип G48 или одобренный MB 325.0), одноразовые хомуты, при необходимости – герметик для системы охлаждения. Рекомендуется также замена крышки расширительного бачка, особенно если старая имеет следы износа или трещины.
Если предусмотрена разборка переднего бампера или других кузовных элементов, потребуется инструмент для снятия клипс и пластиковых заклепок. В отдельных случаях может понадобиться домкрат и подставки, если доступ к нижним соединениям ограничен. Все операции желательно выполнять в перчатках, чтобы избежать контакта с антифризом.
Подготовка автомобиля к демонтажу радиатора
Перед началом работ необходимо обеспечить доступ к радиатору и исключить риски повреждения компонентов системы охлаждения и электрики. Подготовка включает несколько последовательных действий.
- Отключить аккумулятор, сняв клемму «минус», чтобы избежать коротких замыканий при отсоединении датчиков и электровентилятора.
- Установить автомобиль на ровную поверхность и зафиксировать его стояночным тормозом. При наличии гидроподвески следует перевести её в сервисный режим.
- Поднять переднюю часть кузова с помощью домкрата и установить автомобиль на надёжные опоры. Это обеспечит доступ к нижним патрубкам радиатора и сливной пробке.
- Слить охлаждающую жидкость через сливное отверстие радиатора или, если оно отсутствует, снять нижний патрубок. Подставить ёмкость объёмом не менее 7 литров, так как полный объём системы составляет около 6,5 литра.
- Снять пластиковую защиту моторного отсека и, при необходимости, бампер. На некоторых модификациях радиатор крепится с внутренней стороны рамки, и без снятия облицовки добраться до креплений невозможно.
- Демонтировать верхнюю распорку (если установлена) и воздуховоды системы впуска, перекрывающие доступ к радиатору и вентилятору.
- Отсоединить разъёмы электровентилятора и датчиков температуры, чтобы избежать повреждений при извлечении радиатора.
- Освободить патрубки системы охлаждения, сняв хомуты и аккуратно отсоединив шланги. Рекомендуется промаркировать каждый патрубок и его ответную часть, чтобы исключить ошибки при сборке.
После выполнения всех перечисленных действий радиатор становится доступен для демонтажа. Важно убедиться, что рядом не остались подключённые провода, шланги или крепления, препятствующие его извлечению.

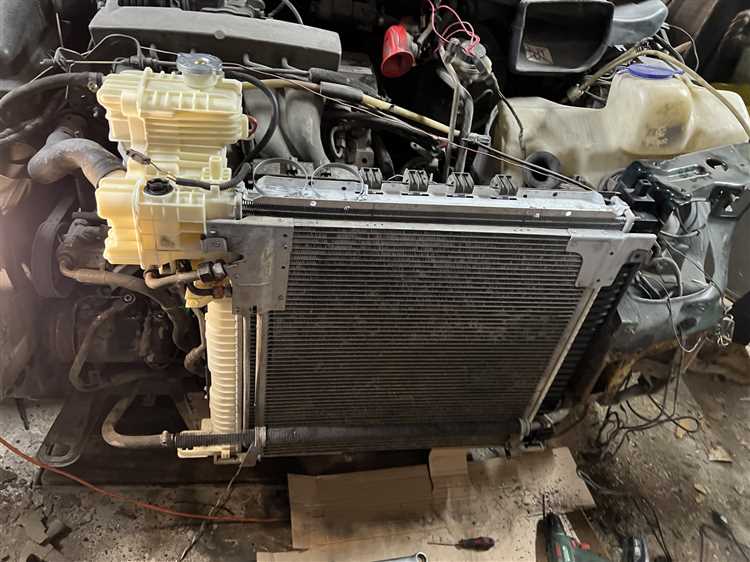

Пошаговая инструкция по снятию старого радиатора
1. Отключите аккумуляторную батарею, чтобы исключить возможность короткого замыкания при работе в моторном отсеке.
2. Слейте охлаждающую жидкость через сливной кран, расположенный в нижней части радиатора. Подставьте подходящую емкость объемом не менее 7 литров. После слива плотно закройте кран.
3. Снимите пластиковую защиту двигателя снизу. Для этого выкрутите крепления по периметру и аккуратно опустите щиток вниз.
4. Ослабьте хомуты и отсоедините верхний и нижний патрубки системы охлаждения от радиатора. При необходимости воспользуйтесь длинногубцами или специальным съемником для хомутов.
5. Открутите крепления вентилятора охлаждения и аккуратно отсоедините его от радиатора. Провода и разъемы отсоединяйте поочередно, не применяя усилия.
6. В случае комплектации автомобиля АКПП отсоедините масляные трубки теплообменника, идущие к радиатору. Подготовьте дополнительную емкость для сбора трансмиссионной жидкости.
7. Снимите декоративную решетку радиатора и верхнюю поперечину телевизора. Для этого потребуется отвернуть несколько болтов, расположенных сверху и по бокам.
8. Открутите болты крепления радиатора к кузову. Обычно они расположены по бокам и сверху радиатора. Используйте головку с удлинителем для удобства.
9. Осторожно извлеките радиатор вверх, контролируя наличие зацепленных проводов или патрубков. Не допускайте перекоса или повреждения соседних компонентов.

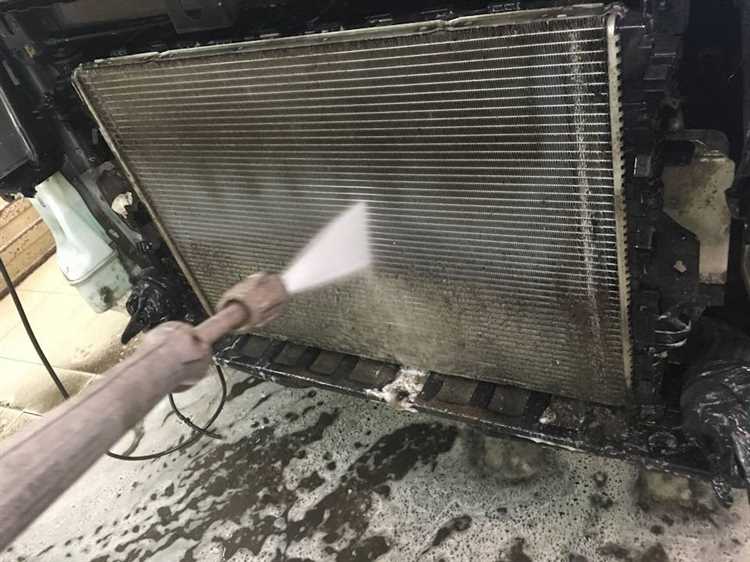

10. Осмотрите посадочное место радиатора на предмет загрязнений, коррозии или следов утечки. При наличии отложений промойте зону водой с мылом и вытрите насухо перед установкой нового элемента.

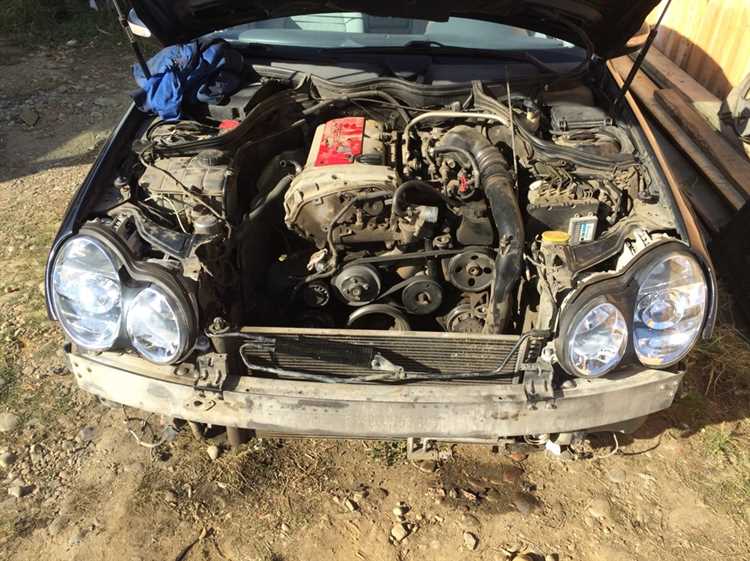

Установка нового радиатора и подключение всех патрубков
Перед установкой убедитесь в отсутствии повреждений и чистоте нового радиатора. Установите радиатор на посадочные места в передней части двигателя, совместив крепежные отверстия с кронштейнами кузова.
Закрепите радиатор болтами с рекомендованным моментом затяжки – обычно 8-12 Н·м, чтобы избежать деформации корпуса.
Подсоедините верхний и нижний патрубки системы охлаждения, предварительно осмотрев и при необходимости заменив хомуты. Хомуты должны плотно фиксировать шланги, исключая протечки.
Подключите шланги расширительного бачка и подогрева салона. Проверьте отсутствие перекрутов и натяжений на патрубках, чтобы предотвратить преждевременный износ.
Подсоедините электрические разъемы датчиков температуры и вентилятора охлаждения, если они были отсоединены при демонтаже.
После установки залейте охлаждающую жидкость, используя рекомендованный заводом состав и объем. Запустите двигатель и проверьте систему на герметичность, отсутствие подтеков и корректную работу вентилятора.
Заправка системы охлаждения и проверка герметичности после замены
Перед заправкой системы убедитесь в отсутствии механических повреждений и правильной установке радиатора. Используйте только рекомендованный заводом-изготовителем антифриз – в случае Mercedes W220 это обычно Glysantin G48 или аналогичный по спецификациям.
Слейте остатки старой охлаждающей жидкости из расширительного бачка и системы. Заполняйте систему охлаждения через горловину расширительного бачка медленно, чтобы избежать образования воздушных пробок.
После заполнения включите зажигание, но не запускайте двигатель. Несколько раз прокрутите стартером без запуска, чтобы активировать электровентиляторы и начать циркуляцию антифриза в системе.
Запустите двигатель и прогрейте до рабочей температуры (около 90 °C). Следите за уровнем жидкости в расширительном бачке – при прогреве уровень может снижаться из-за выхода воздуха из системы. По мере необходимости доливайте антифриз.
После достижения температуры откройте крышку расширительного бачка для выпуска оставшихся пузырьков воздуха. При необходимости применяйте метод «отведения воздуха» через соответствующие вентиляционные клапаны, если они предусмотрены конструкцией.
Проверьте все соединения патрубков и крепления радиатора на отсутствие подтеков. Для ускорения диагностики можно использовать бумажные салфетки или ткань вокруг стыков и шлангов.
При появлении капель или мокрых пятен повторно затяните хомуты или замените поврежденные уплотнители. Для проверки герметичности поднимите давление в системе с помощью специального тестера давления крышки расширительного бачка, выдерживая давление до 1,1 бар в холодном состоянии.
Если давление держится стабильным без падений и видимых протечек, герметичность обеспечена. В противном случае необходимо локализовать и устранить неисправность до завершения эксплуатации.
После успешной проверки герметичности закрепите крышку расширительного бачка и выполните короткую пробную поездку, контролируя температуру двигателя и отсутствие признаков утечки.
Вопрос-ответ:
Какие признаки указывают на необходимость замены радиатора охлаждения на Mercedes W220?
Основные симптомы, которые могут свидетельствовать о неисправности радиатора, — это перегрев двигателя, постоянное снижение уровня охлаждающей жидкости без видимых утечек, появление следов ржавчины или коррозии на радиаторе, а также видимые повреждения трубок или пластин. Часто наблюдается запах антифриза в моторном отсеке или на дороге. Если на приборной панели горит индикатор температуры, это тоже повод проверить систему охлаждения, включая радиатор.
Какие инструменты и материалы понадобятся для замены радиатора на Mercedes W220?
Для замены потребуется набор ключей и головок разных размеров, отвертки, емкость для слива охлаждающей жидкости, новый радиатор, новые уплотнительные кольца и хомуты для патрубков, а также антифриз соответствующей спецификации. Дополнительно может понадобиться промывка системы охлаждения и герметик для трубок. Наличие сервисной документации облегчит процесс и поможет избежать ошибок.
Какие этапы включает процесс замены радиатора на Mercedes W220?
Вначале сливается охлаждающая жидкость. Затем отсоединяются патрубки, крепления и датчики, которые связаны с радиатором. После этого старый радиатор аккуратно извлекается. Новый радиатор устанавливают на место, подсоединяют все патрубки и датчики, закрепляют крепления. Затем систему заливают новой охлаждающей жидкостью и проверяют герметичность соединений, а также работу вентилятора и термостата.
Какие ошибки могут возникнуть при самостоятельной замене радиатора и как их избежать?
Типичные ошибки — неправильное подключение патрубков, использование неподходящего охлаждающего состава, неплотное крепление, из-за чего возникают утечки, а также недостаточная промывка системы, приводящая к засорению. Для предупреждения ошибок важно точно соблюдать порядок работ, проверять состояние уплотнителей, контролировать герметичность после установки и использовать охлаждающую жидкость, рекомендованную для данной модели.
Как проверить герметичность системы охлаждения после установки нового радиатора на Mercedes W220?
Проверку проводят под давлением с помощью специального насоса, имитирующего работу системы. Давление поднимают до нормы, установленной заводом, и следят за его падением в течение 10–15 минут. Если давление сохраняется, утечек нет. Также визуально осматривают все соединения на предмет капель и подтеков. После запуска двигателя нужно наблюдать за температурой и уровнем жидкости, чтобы убедиться, что система работает корректно.
Как понять, что радиатор охлаждения на Mercedes W220 требует замены?
Появление признаков, таких как частые перегревы двигателя, заметные утечки охлаждающей жидкости под автомобилем, снижение уровня антифриза без видимых причин и образование ржавчины или коррозии на поверхности радиатора, говорит о необходимости его проверки и, возможно, замены. Также стоит обратить внимание на снижение эффективности работы системы охлаждения — это может проявляться в том, что стрелка температуры двигателя поднимается выше нормы или вентиляторы радиатора включаются слишком часто. Диагностика с помощью давления в системе или визуальный осмотр помогают подтвердить износ или повреждения, требующие замены.
