Как поставить гур на ауди 80

На моделях Audi 80 без штатного гидроусилителя рулевого управления маневрирование на низких скоростях требует значительных усилий, особенно при парковке. Установка ГУР значительно повышает комфорт вождения и снижает нагрузку на рулевой механизм. В большинстве случаев используется комплект от аналогичной модели с заводским гидроусилителем, например от Audi 80 B3 или B4, что упрощает подбор и установку компонентов.

Основные элементы системы: насос ГУР, бачок с жидкостью, рулевая рейка с поддержкой ГУР, шланги высокого и обратного давления, крепления и ремень привода. Важно убедиться, что двигатель позволяет установку насоса – для большинства двигателей серии ABK, PM, RP, NG и некоторых дизельных версий это возможно без переделки шкивов.

Перед началом работ следует приобрести не только полный комплект ГУР, но и предусмотреть замену изношенных деталей, включая пыльники, втулки рулевой рейки и прокладки шлангов. При установке важно соблюдать угол натяжения ремня, исключить протечки и корректно прокачать систему, чтобы избежать завоздушивания.

Для успешного выполнения работ потребуется домкрат, набор гаечных ключей, головки с трещоткой, ключ для хомутов, съемник рулевых наконечников и ёмкость для слива жидкости. Не рекомендуется использовать универсальные детали – штатные компоненты от Audi обеспечивают наилучшее сопряжение и надежность. После завершения установки необходимо провести пробную поездку и убедиться в отсутствии шумов, рывков и утечек жидкости.

Выбор совместимого комплекта ГУР для конкретной модификации Audi 80

При подборе комплекта гидроусилителя руля необходимо учитывать поколение автомобиля (B3 или B4), тип двигателя и конфигурацию подвески. Модели Audi 80 B3 (выпуск 1986–1991) и B4 (1991–1996) существенно различаются по конструкции рулевого управления и компоновке моторного отсека.

Для моделей с рядными бензиновыми двигателями объемом 1.6–2.0 литра (например, PN, ABK, AAD) чаще всего подходят комплекты от аналогичных версий с заводским ГУР. Насосы ZF или TRW, установочные кронштейны, бачок с креплениями, рейка с соответствующим передаточным числом – всё должно соответствовать конкретной версии двигателя. Установку насоса необходимо производить строго на соответствующий моторный кронштейн, так как геометрия крепления отличается даже между близкими по объему моторами.

На дизельные версии (1.6 TD, 1.9 TD, 1Z TDI) применяются иные насосы с другим передаточным числом и шкивами. Обязательно учитывать, что на дизельных модификациях часто используется отдельный кронштейн с интеграцией компрессора кондиционера или генератора.

Выбор рулевой рейки также критичен. Установить ГУР на автомобиль с механической рейкой без её замены невозможно – необходимо искать гидравлическую рейку с нужным расположением штуцеров и передаточным отношением (стандарт – около 15:1 для B3/B4). Важно избегать реек от переднеприводных и полноприводных (quattro) версий – у них разные крепления и длина тяг.

Также следует учитывать различия в шлангах высокого и обратного давления, которые могут отличаться по длине и типу наконечников в зависимости от двигателя и типа кузова (седан, универсал).

Наиболее надёжным вариантом считается покупка полного комплекта ГУР, снятого с аналогичной версии Audi 80, с предварительной проверкой по номеру VIN. Это позволяет избежать несовместимости и упростить монтаж. При установке важно использовать только оригинальные крепления и шланги, чтобы исключить утечки и нештатные нагрузки на элементы рулевого управления.

Подготовка моторного отсека к установке насоса гидроусилителя

Перед установкой насоса ГУР необходимо освободить доступ к месту его крепления. У автомобилей Audi 80 с двигателями серии ABK и аналогичными монтаж выполняется на кронштейн с правой стороны блока цилиндров. Сначала демонтируется ремень генератора и шкив, если они мешают установке нового агрегата.

Оригинальные кронштейны под насос ГУР есть не на всех версиях. Если на двигателе их нет, требуется установить соответствующий кронштейн от версии с ГУР – он крепится к блоку двигателя на штатные резьбовые отверстия. Болты подбираются по длине, с учётом толщины кронштейна, обычно М8 с шагом 1.25 мм.

Нужно проверить, есть ли свободное место для прокладки шлангов высокого и низкого давления. Магистраль высокого давления не должна касаться горячих частей двигателя и выпускного коллектора – возможна прокладка через штатные скобы или установка термозащиты. Шланг «обратки» к бачку должен быть уложен без перегибов.

Важно очистить участок блока двигателя, где будет установлен насос. Масляные загрязнения и нагар могут повлиять на надёжность крепления и работу привода. Резьбовые отверстия проверяются метчиком – при необходимости удаляется старая резьба или загрязнения, которые могут мешать закручиванию болтов.

Также следует оценить состояние шкива коленвала. Если планируется установка дополнительного ремня на насос ГУР, шкив должен иметь соответствующую канавку. В противном случае требуется замена шкива на двухручейковый оригинальный вариант от версии с усилителем.

Электрические соединения (например, датчик давления в системе ГУР, если предусмотрен) прокладываются заранее, чтобы не нарушить общую компоновку. Рекомендуется использовать тканевую изоленту и гофру для защиты проводки от высоких температур и механических повреждений.

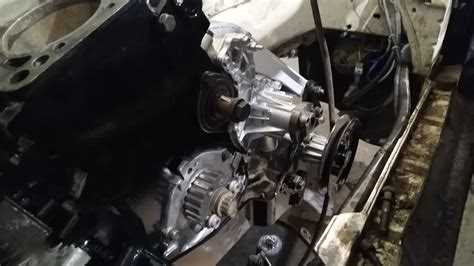

Монтаж кронштейна и установка насоса ГУР на двигатель

Для установки насоса гидроусилителя на Audi 80 необходимо использовать оригинальный кронштейн, соответствующий конкретному типу двигателя (например, ABK, AAZ, 1Z и др.). Установка на неподходящий кронштейн может привести к смещению шкива и быстрому износу ремня. Перед началом работ необходимо убедиться в наличии всех крепежных элементов: болтов нужной длины, дистанционных втулок и шайб.

• Очистить плоскость блока цилиндров в месте установки кронштейна от загрязнений, масла и остатков герметика.
• Совместить отверстия на кронштейне с резьбовыми отверстиями на блоке и наживить болты от руки, не затягивая их окончательно.
• Убедиться в отсутствии перекоса и наличии зазоров между кронштейном и блоком. При необходимости использовать штатные шайбы для корректной посадки.
• Затянуть болты крепления кронштейна с моментом, рекомендованным производителем (обычно 35–45 Нм), используя динамометрический ключ.

Установка насоса ГУР производится на уже закреплённый кронштейн. Насос крепится тремя болтами, два из которых фиксируют его по направляющим, а третий регулирует натяжение ремня. Перед установкой важно проверить состояние шкива насоса и отсутствие люфта на его валу.

1. Установить насос в направляющие на кронштейне и наживить крепёжные болты.
2. Совместить шкив насоса с шкивом коленчатого вала по одной плоскости – проверка с помощью металлической линейки обязательна.
3. Установить приводной ремень, отрегулировать его натяжение с помощью регулировочного болта. Допускается прогиб не более 10–15 мм при усилии пальцем в средней точке между шкивами.
4. Затянуть болты крепления насоса, удерживая натяжение ремня.

После завершения установки необходимо вручную прокрутить двигатель за шкив коленвала на два оборота и убедиться в отсутствии биений и заеданий ремня. Это позволит избежать повреждения насоса при первом запуске.

Укладка и подключение шлангов высокого и обратного давления

Маршрут шланга высокого давления следует прокладывать вдоль моторного щита, избегая перегибов и близости к выпускному коллектору. Фиксация осуществляется через штатные клипсы или стальные хомуты с прорезиненной прокладкой. Недопустимо касание шланга к острым кромкам, элементам подвески и движущимся деталям.

Шланг обратки соединяет выход рейки с бачком и не испытывает высокого давления. Допустимы армированные или резиновые маслостойкие трубки внутренним диаметром 10–12 мм. Укладку проводят по кратчайшему пути, избегая провисаний. Крепление – пластиковыми стяжками к силовым жгутам или кузовным элементам. Шланг не должен соприкасаться с горячими частями двигателя.

Перед подключением всех шлангов необходимо промыть систему, удалить остатки заводской смазки и мусор. После монтажа – залить жидкость типа G002000 или совместимую, прокачать систему и проверить на герметичность под нагрузкой при полном повороте руля.

Установка бачка гидроусилителя и проверка герметичности соединений

Бачок гидроусилителя на Audi 80 монтируется в моторном отсеке с правой стороны, ближе к переднему щиту. Для его установки необходимо использовать штатное крепление или адаптированное от совместимой модели, учитывая расположение шлангов и доступ к заливной горловине.

1. Закрепить бачок на кронштейне с помощью резиновых втулок или хомутов, исключающих вибрации.
2. Подсоединить обратный шланг к нижнему патрубку бачка, обеспечив плотную посадку. Использовать хомут с червячным зажимом для фиксации.
3. Верхний патрубок соединить с подающим шлангом, идущим к насосу. Проверить, чтобы не было перегибов и натяжений в шланге при полном повороте руля.

После подключения необходимо заполнить систему жидкостью типа G 002 000 или её полной аналогичной заменой, совместимой с используемым насосом.

• Жидкость заливается в бачок до отметки «MAX» при неработающем двигателе.
• Для удаления воздуха руль поворачивается от упора до упора 5–7 раз при поднятых передних колёсах.
• После каждого цикла следует проверять уровень жидкости и доливать при необходимости.

Проверка герметичности проводится визуально и вручную:

1. Осмотреть соединения на наличие подтеков – особое внимание к местам входа шлангов в бачок и насос.
2. Протереть сухой тканью соединения и поработать рулём 2–3 минуты на заведённом двигателе.
3. Повторно осмотреть места соединений и уплотнений, убедиться в отсутствии влаги или капель.

Если в соединениях обнаружены следы утечек, необходимо:

• Подтянуть хомут или заменить уплотнительное кольцо (в зависимости от типа соединения).
• При износе шланга заменить его на новый, выдерживающий давление не ниже 130 бар.

По завершении работ бачок должен быть надёжно зафиксирован, а система – полностью герметична. Контроль уровня жидкости выполняется через 2–3 дня эксплуатации.

Замена или доработка рулевой рейки под использование с ГУР

Для установки гидроусилителя руля на Audi 80 необходимо обеспечить совместимость рулевой рейки с гидронасосом и магистралями. Заводская рейка без ГУР не рассчитана на дополнительное давление, поэтому требуется либо замена на рейку с гидроусилителем, либо её модификация.

При замене рекомендуется использовать рулевую рейку от моделей Audi 80 с ГУР (например, с двигателем 1.8 или 2.0 с гидроусилителем), что обеспечивает правильную геометрию и наличие посадочных мест для подключения гидролиний. Это минимизирует риск утечек и повышает надёжность системы.

Если замена невозможна, проводится доработка штатной рейки:

Важно учитывать, что несоответствие размеров и параметров штатной рейки с ГУР-компонентами приведёт к быстрому износу и потере герметичности, что негативно скажется на безопасности управления автомобилем.

В процессе монтажа требуется использовать оригинальные или проверенные аналоги гидролиний и крепёжных элементов, обеспечивающих надёжное соединение и виброустойчивость.

В случае замены рейки под ГУР, рекомендуются модели с маркировкой OEM 443419061E или аналоги с такими же техническими характеристиками по усилию и рабочему объёму.

Заливка жидкости и удаление воздуха из системы рулевого усилителя

Для Audi 80 рекомендуется использовать гидравлическую жидкость типа ATF Dexron III или аналог, строго следуя спецификациям производителя ГУР. Перед заливкой обязательно очистите горловину бачка от загрязнений, чтобы избежать попадания посторонних частиц в систему.

Заливка проводится через расширительный бачок до отметки MAX, но не выше. После начального заполнения необходимо обеспечить циркуляцию жидкости в системе, чтобы удалить воздух, который может вызвать нестабильность работы гидроусилителя.

Удаление воздуха проводится следующим образом: при заведённом двигателе, поверните рулевое колесо несколько раз полностью влево и вправо (обычно по 5–7 раз в каждую сторону) с небольшими паузами. Во время процедуры уровень жидкости в бачке нужно контролировать и при необходимости доливать до MAX.

После прокачки оставьте двигатель работать на холостых оборотах, еще раз поверните руль до упора в обе стороны. Если слышны посторонние звуки или руль вращается с усилием, процедуру прокачки повторяют.

Важным этапом является проверка системы на герметичность после удаления воздуха: осмотрите соединения шлангов и корпус насоса на предмет подтеков. При обнаружении течи устраните её до продолжения эксплуатации.

Завершив прокачку, уровень жидкости устанавливают строго между отметками MIN и MAX. Использование жидкости с неправильной вязкостью или наличие воздуха в системе приводит к быстрому износу компонентов рулевого управления и ухудшению управляемости автомобиля.

Проверка работы системы ГУР после первого запуска двигателя

После запуска двигателя необходимо внимательно контролировать уровень жидкости в бачке ГУР – он не должен снижаться при прогреве и первых поворотах руля. Если уровень падает, следует проверить герметичность соединений и отсутствие подтеканий.

Следующий шаг – проверить отсутствие посторонних шумов и вибраций от насоса гидроусилителя. При исправной системе слышен равномерный, тихий гул без рывков или скрежета. Шумы свидетельствуют о недостатке жидкости, загрязнении или неисправности насоса.

Плавность и легкость вращения рулевого колеса проверяется при работающем двигателе на холостых оборотах. Руль должен вращаться без усилий и залипаний по всему диапазону. Трудности или заедания указывают на воздушные пробки в системе или неправильную установку шлангов.

Обязательна проверка отсутствия подтеканий на всех соединениях и вокруг насоса после нагрузки рулевого управления, включая максимальные повороты в обе стороны. Наличие капель или следов жидкости требует немедленного устранения протечек.

Для удаления воздуха из системы после запуска рекомендуют несколько раз прокрутить руль от упора до упора с кратковременными паузами, контролируя уровень жидкости и шумы. Если руль остается тугим или слышны всплески жидкости, процедуру прокачки повторяют.

Наконец, при движении автомобиля следует оценить работу усилителя в реальных условиях: руль должен возвращаться в исходное положение без посторонних усилий и звуков. Любые нестабильности или вибрации в руле требуют повторной диагностики системы.

Вопрос-ответ:

Какие основные этапы включает установка гидроусилителя руля на Audi 80?

Установка гидроусилителя руля начинается с подготовки моторного отсека: освобождения места для насоса и кронштейнов. Затем монтируется кронштейн для насоса, устанавливается сам насос, подключаются шкив и ремень привода. После этого прокладываются шланги высокого и обратного давления, устанавливается бачок жидкости, проводится заливка масла и прокачка системы. В завершение проверяется герметичность соединений и корректная работа гидроусилителя при запуске двигателя.

Можно ли установить гидроусилитель руля на Audi 80 с механическим рулевым управлением без серьезной доработки рейки?

В большинстве случаев стандартная рулевая рейка без гидроусилителя требует замены либо доработки для подключения системы ГУР. Это связано с тем, что гидроусилитель требует наличия специальных посадочных мест и каналов для подачи жидкости под давлением. Иногда возможно использование адаптеров или переходников, но это не всегда гарантирует надежность и безопасность. Рекомендуется либо использовать рулевую рейку, рассчитанную на гидроусилитель, либо проводить квалифицированную доработку.

Какая жидкость для гидроусилителя подходит для Audi 80 и как правильно её заливать в систему?

Для Audi 80 обычно применяют специализированную жидкость для гидроусилителей с соответствующими допусками производителя. Заливка производится в бачок ГУР через заливную горловину, при этом уровень должен находиться между минимальной и максимальной отметками. После заливки проводится прокачка системы для удаления воздуха: поворачивают руль в обе стороны несколько раз при заведённом двигателе, контролируя уровень жидкости. Избыток или недостаток жидкости может привести к повреждению насоса и ухудшению работы системы.

Как проверить герметичность и правильность подключения шлангов высокого и обратного давления при установке ГУР на Audi 80?

После монтажа шлангов рекомендуется визуально осмотреть все соединения на предмет подтеков. Затем при работающем двигателе и повернутом руле нужно внимательно слушать посторонние шумы и проверять уровень жидкости в бачке. При появлении подтеков или падении уровня необходимо сразу устранить неисправность. Для контроля можно использовать прозрачные шланги или специальные смотровые окна, что облегчает диагностику. Кроме того, неправильное подключение шлангов может привести к отсутствию усиления или повреждению насоса.

Какие проблемы могут возникнуть после установки гидроусилителя руля на Audi 80 и как их устранить?

Типичные проблемы включают шумы в насосе, недостаток или избыток жидкости, воздушные пробки в системе, протечки и неправильную работу рулевого механизма. Шумы часто вызваны износом или неправильной установкой насоса, для устранения нужна проверка натяжения ремня и состояния деталей. Воздушные пробки устраняются прокачкой системы, а протечки — заменой уплотнителей и крепежа. При слабом усилении следует проверить правильность подключения шлангов и уровень жидкости. Регулярный осмотр и обслуживание помогут избежать большинства проблем.

Какие основные этапы установки гидроусилителя руля на Audi 80 и на что нужно обратить внимание при монтаже?

Установка гидроусилителя руля на Audi 80 включает несколько ключевых шагов. Сначала необходимо выбрать подходящий комплект с учетом модификации автомобиля, так как детали могут отличаться в зависимости от года выпуска и двигателя. Затем производится монтаж насоса усилителя на двигатель с установкой специального кронштейна, что требует точной подгонки креплений и натяжения ремня. Следующий этап — установка бачка для жидкости и прокладка шлангов высокого и низкого давления, важно избежать перегибов и обеспечить герметичность соединений. После сборки системы необходимо залить рабочую жидкость и удалить воздух из контура, что обеспечивает правильную работу гидравлики. На завершающем этапе проводится проверка функционирования системы: оценка усилия на руле и отсутствие посторонних шумов. При монтаже нужно внимательно следить за качеством крепежа и отсутствием утечек, так как это напрямую влияет на надежность и безопасность эксплуатации.
