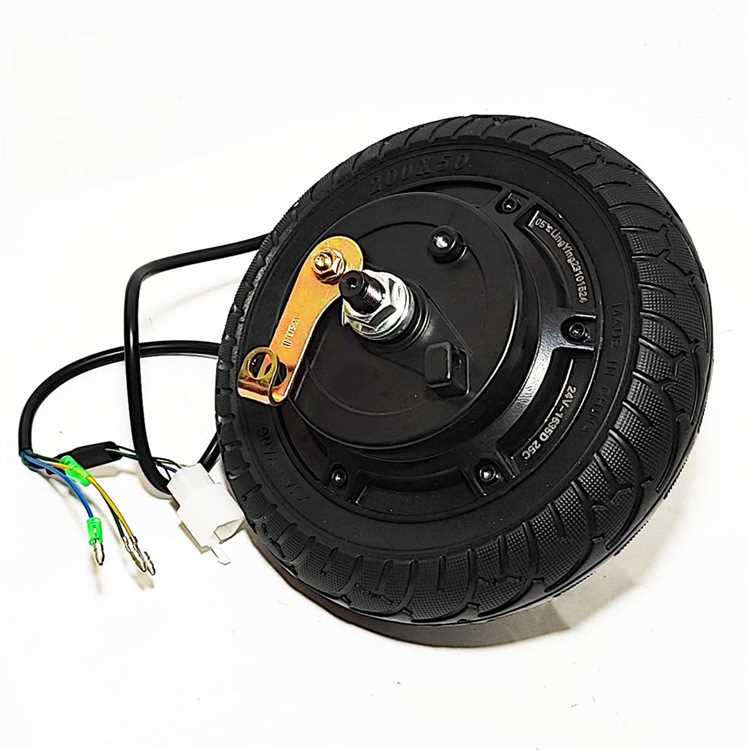

Как правильно собрать мотор колесо электросамоката

Мотор колесо – ключевой элемент электросамоката, обеспечивающий движение и эффективность работы всей системы. Правильная сборка требует точного соблюдения последовательности этапов и использования качественных компонентов. Небрежность при монтаже может привести к снижению мощности, перегреву и быстрому износу узла.

Перед началом сборки необходимо подготовить инструменты: динамометрический ключ, набор шестигранников, отвертки и изоленту для защиты контактов. Важно убедиться в исправности проводки и отсутствии повреждений на обмотках статора. При выборе подшипников следует учитывать нагрузку и тип покрытия для минимизации трения и повышения ресурса мотора.

Особое внимание уделяется правильной установке ротора и статора – зазор между ними должен быть минимальным, но без риска задевания. Рекомендуется контролировать момент затяжки крепежа, чтобы избежать деформаций корпуса и нарушения центровки. Также важна качественная изоляция соединений и надежное крепление сенсоров Холла, если они предусмотрены конструкцией.

Выбор подходящего мотора и совместимых комплектующих

Для сборки мотор-колеса электросамоката важно выбрать мотор с мощностью от 250 до 500 Вт, оптимально 350 Вт для баланса между динамикой и энергопотреблением. Тип мотора – бесщеточный (BLDC) с внешним ротором, обеспечивающий долговечность и высокий КПД. Диаметр ротора обычно 90-110 мм, подбирается под размер колеса 8-10 дюймов.

Напряжение питания мотора должно соответствовать аккумулятору, чаще всего 36 В или 48 В. Несовпадение параметров приведет к перегреву или снижению ресурса. Обязательно проверить сопротивление обмоток и целостность датчиков Холла для корректной работы контроллера.

Контроллер выбирается с запасом по току минимум на 20% выше максимального тока мотора. Если мотор рассчитан на 15 А, контроллер должен выдерживать не менее 18 А. Рекомендуется контроллер с поддержкой режимов плавного пуска и защиты от перегрузок.

Для соединения мотора с колесом используют ступичные крепления или специализированные переходники, соответствующие диаметру оси и внутреннему отверстию втулки. Качественные подшипники класса ABEC-7 или выше обеспечивают стабильность вращения и снижают износ.

Обязательно использовать проводку с сечением не менее 2,5 мм² для питания мотора, чтобы избежать перегрева и потерь напряжения. Разъемы должны быть влагозащищёнными, предпочтительны XT60 или аналогичные с фиксацией.

При выборе тормозной системы учитывайте совместимость с мотор-колесом: для дисковых тормозов необходимы адаптеры и крепежи, учитывающие габариты ротора и корпуса мотора. Оптимально применять гидравлические тормоза для стабильного торможения при высокой мощности.

Подготовка и проверка корпуса мотор-колеса перед сборкой

Первый этап сборки мотор-колеса – тщательная подготовка корпуса. Любые дефекты или загрязнения влияют на надежность и срок службы мотор-колеса.

• Осмотрите корпус на наличие трещин, сколов и деформаций. Особое внимание уделите зоне крепления подшипников и крепежных отверстий.
• Проверьте состояние посадочных мест под подшипники – они должны быть чистыми, без заусенцев и коррозии.
• Удалите остатки старой смазки и грязь при помощи обезжиривателя или спирта. Поверхность должна быть сухой и чистой перед монтажом компонентов.
• Проверьте геометрию корпуса с помощью штангенциркуля или микрометра. Несоответствие размеров допускается не более 0,1 мм для посадочных элементов.
• Обратите внимание на герметичность корпуса. Убедитесь, что уплотнительные резинки целы и правильно установлены, чтобы избежать попадания влаги внутрь.

Точная подготовка корпуса предотвращает люфты и излишний износ подшипников, обеспечивает стабильную работу мотор-колеса и безопасность эксплуатации электросамоката.

Монтаж статора и ротора внутри мотор-колеса

Перед установкой статора проверьте отсутствие дефектов на его обмотках и корпусе. Убедитесь, что крепежные отверстия совпадают с посадочными местами внутри корпуса мотор-колеса.

Для фиксации статора используйте болты с резьбой, соответствующей оригинальной конструкции. Затягивайте крепеж равномерно крест-накрест с моментом, рекомендованным производителем (обычно 3-5 Н·м), чтобы избежать перекоса и деформации.

Ротор необходимо осмотреть на отсутствие повреждений магнитов и правильность расположения. Магниты должны плотно прилегать к сердечнику без зазоров.

При установке ротора на ось следите за параллельностью и соосностью с статором. Допустимый зазор между ротором и статором обычно составляет 0,2–0,5 мм, точное значение зависит от модели мотора.

Используйте оправку или специальный инструмент для аккуратной посадки ротора, чтобы не повредить магнитные элементы. Вращение ротора после установки должно быть свободным, без заеданий и люфта.

При сборке убедитесь в правильном положении датчиков Холла, если они предусмотрены конструкцией. Их расположение влияет на точность коммутации и работу контроллера.

После монтажа ротора и статора проверьте электрическую целостность обмоток мультиметром, чтобы исключить короткое замыкание или обрыв.

Правильное подключение обмоток и контроль изоляции

Подключение выполняйте согласно схеме двигателя (звезда или треугольник), соответствующей вашему контроллеру. При звезде концы обмоток объединяются в одну точку, а начала подключаются к фазам. При треугольнике концы и начала соединяются между собой по определённому принципу. Неправильное соединение приводит к снижению мощности и перегреву.

После подключения каждой обмотки измерьте сопротивление изоляции между проводами и корпусом мотор-колеса. Значение должно превышать 1 МОм. Используйте мегаомметр с напряжением 500 В для проверки прочности изоляции. Если сопротивление ниже, изоляция повреждена и требует ремонта или замены обмоток.

Рекомендуется провести испытание под напряжением на включённом моторе (без нагрузки) с постепенным повышением напряжения до номинального. При этом контролируйте температуру и отсутствие посторонних звуков. Такая проверка выявляет скрытые дефекты в обмотках и изоляции.

Установка датчиков Холла и их настройка

Датчики Холла размещают на статоре мотор-колеса, фиксируя положение ротора для корректного управления фазами двигателя. Обычно устанавливают три датчика, равномерно распределённые под углом 120° по окружности вокруг вала ротора.

Перед монтажом необходимо проверить целостность и сопротивление датчиков с помощью мультиметра. Значения должны соответствовать технической документации конкретной модели. Повреждённые датчики заменяют, чтобы избежать ошибок в работе двигателя.

Крепление датчиков выполняют на специальные площадки или фиксаторы, расположенные на корпусе статора. Важно обеспечить плотный контакт датчиков с магнитным полем ротора, избегая люфтов и смещений. Использование фиксирующего клея или герметика предотвращает вибрации и смещение при эксплуатации.

Подключение датчиков к контроллеру происходит через отдельные провода с маркировкой. Следует соблюдать правильную полярность и порядок подключения согласно схеме мотора, чтобы избежать некорректной работы.

Настройка включает калибровку контроллера, при которой проверяют последовательность срабатывания датчиков при медленном вращении ротора вручную. Контроллер должен фиксировать сигналы в правильной последовательности, соответствующей вращению.

В случае несоответствия сигналов используют программное обеспечение контроллера для изменения порядка или полярности подключения датчиков. Это гарантирует синхронизацию и плавное переключение фаз, минимизируя вибрации и повышая эффективность мотора.

После настройки проводят тесты на холостом ходу и под нагрузкой, контролируя стабильность работы и отсутствие пропусков сигналов с датчиков Холла. При обнаружении сбоев проверяют монтаж и корректность подключения.

Сборка и крепление редуктора, если он предусмотрен

Перед установкой редуктора убедитесь в отсутствии загрязнений на зубьях и сопрягаемых поверхностях. Используйте чистую ветошь и технический спирт для очистки.

Соберите шестерни редуктора, проверяя свободное вращение без заеданий. Смазку наносите тонким слоем специальным литиевым или синтетическим маслом, совместимым с материалом шестерен.

Установите редуктор в корпус мотор-колеса, соблюдая положение согласно технической документации производителя. Контроль правильной посадки обеспечит минимальный люфт и оптимальный зацеп.

Для крепления используйте штатные крепежные элементы: винты с резьбой, фиксирующие пластины или шплинты. Обязательно применяйте фиксатор резьбы средней прочности, чтобы предотвратить самопроизвольное раскручивание.

После установки редуктора проверьте зазоры между шестернями. Оптимальный люфт должен составлять 0,05–0,1 мм, что гарантирует плавность работы и минимальный износ.

Закрепите корпус редуктора к мотор-колесу, затягивая крепеж равномерно по диагонали с моментом, рекомендованным производителем (обычно 2–3 Н·м). Не допускайте перекоса, чтобы избежать перекоса шестерен.

В конце проведите контрольный запуск ротора вручную для проверки отсутствия посторонних звуков и легкости вращения. При необходимости отрегулируйте крепеж и смазку.

Подключение проводки и проверка электрических контактов

Перед подключением проводки убедитесь в соответствии цветовой маркировки проводов и технической документации мотор-колеса и контроллера. Неправильное соединение может привести к выходу оборудования из строя.

• Используйте провода с сечением не менее 1.5 мм² для силовых линий, чтобы минимизировать нагрев и падение напряжения.
• Для сигналов датчиков Холла применяйте экранированные кабели, чтобы исключить помехи и неправильные показания.
• Подключайте разъемы строго по полярности, учитывая плюс и минус, а также фазные провода мотора.

Перед фиксацией контактов проверяйте плотность соединений и отсутствие люфта. Ненадежные контакты вызывают искрение и перегрев.

1. Используйте мультиметр в режиме прозвонки для проверки целостности проводов.
2. Измерьте сопротивление между фазными проводами и корпусом мотора – оно должно быть максимально высоким (отсутствие замыканий).
3. Проверьте сопротивление обмоток мотора, чтобы выявить поврежденные участки.
4. Тестируйте корректность подключения датчиков Холла, сравнивая сигналы с технической документацией.

После сборки и проверки рекомендуют закрепить провода хомутами или изоляционной лентой, чтобы избежать механического воздействия и перетирания. При использовании пайки соблюдайте качество контактов, избегая холодных спаев.

При подключении силовых проводов к контроллеру соблюдайте расстояние между силовой и сигнальной проводкой, чтобы снизить электромагнитные помехи.

Тестирование мотор-колеса и устранение неполадок

Первый этап тестирования – проверка сопротивления обмоток статора мультиметром. Значения для каждой фазы должны быть одинаковыми и лежать в пределах 0,1–0,3 Ом. Если наблюдаются разницы или обрыв – необходимо проверить качество пайки и целостность проводов.

Далее подключают мотор-колесо к контроллеру с минимальной мощностью и включают питание. При вращении колеса без нагрузки нельзя допускать посторонних шумов, заеданий или вибраций. Наличие скрипов или щелчков указывает на дефекты подшипников или неправильную сборку ротора и статора.

Если мотор не запускается, следует проверить корректность подключения датчиков Холла. Для этого измеряют напряжение на каждом из трёх датчиков при вращении ротора вручную – сигнал должен плавно изменяться в диапазоне от 0,5 В до 4,5 В. Нарушение этого диапазона или отсутствие сигнала требует перенастройки или замены датчиков.

При пробных запусках важно контролировать температуру обмоток. Повышение свыше 60 °C за первые 5 минут работы указывает на короткое замыкание или перегрузку. Следует остановить тест, проверить изоляцию проводки и исправность контроллера.

После устранения неполадок повторить тесты под нагрузкой с использованием тормозного стенда или испытательного стенда для точной оценки рабочих характеристик мотор-колеса.

Вопрос-ответ:

Какие инструменты понадобятся для сборки мотор-колеса электросамоката?

Для сборки мотор-колеса обычно требуются: набор шестигранников, отвертки (крестовая и плоская), пассатижи, паяльник для электрических соединений, мультиметр для проверки контактов, изоляционная лента или термоусадочные трубки, а также смазочные материалы для подшипников. Важно также иметь чистую и ровную рабочую поверхность для аккуратной сборки.

Как правильно подключить обмотки мотора к контроллеру электросамоката?

Обмотки мотора обычно имеют три фазных провода, которые нужно подключить к соответствующим выходам контроллера, обозначенным как U, V и W. Перед подключением следует проверить целостность проводов и отсутствие коротких замыканий. Если мотор-колесо оснащено датчиками Холла, их тоже нужно подключить к контроллеру согласно цветовой маркировке и инструкции производителя. После подключения желательно проверить сопротивление обмоток мультиметром и провести тестовый пуск на малой мощности.

Что делать, если после сборки мотор-колеса электросамокат не заводится?

Если электросамокат не запускается, следует проверить несколько моментов: во-первых, убедиться в правильности подключения всех проводов, включая питание, фазные провода и датчики Холла; во-вторых, проверить напряжение аккумулятора и исправность контроллера; в-третьих, осмотреть мотор-колесо на наличие механических повреждений и свободный ход ротора; в-четвёртых, проверить настройки контроллера, возможно, требуется калибровка. Диагностика мультиметром поможет выявить замыкания или обрывы в цепи.

Как контролировать качество изоляции при сборке мотор-колеса?

Для контроля изоляции необходимо проверить сопротивление между обмотками и корпусом мотора с помощью мегомметра или мультиметра в режиме измерения сопротивления. Значения должны быть очень высокими (миллионы Ом). В местах соединения проводов следует использовать термоусадочные трубки или изоляционную ленту, чтобы избежать коротких замыканий. После сборки важно убедиться, что никакие оголённые провода не соприкасаются с металлическими деталями корпуса.

Как правильно установить датчики Холла в мотор-колесе?

Датчики Холла располагаются в пазах статора мотор-колеса и фиксируются таким образом, чтобы их расположение точно соответствовало расположению магнитов ротора. Обычно датчики закрепляют с помощью специальных креплений или клея, обеспечивая надёжный контакт и минимальный зазор. После установки следует проверить сигнал с датчиков при вращении ротора с помощью осциллографа или контроллера, чтобы убедиться в корректной работе и отсутствии ошибок в подключении.

Как правильно подобрать и установить датчики Холла в мотор-колесо для электросамоката?

Датчики Холла нужны для определения положения ротора и управления работой двигателя. При выборе важно учитывать их совместимость с моделью мотор-колеса и напряжение питания контроллера. Установка проходит внутри корпуса мотор-колеса, обычно датчики крепятся неподвижно относительно статора так, чтобы чувствительные элементы были выровнены по магнитным полюсам ротора. После монтажа важно проверить правильность подключения проводов и провести тестирование, чтобы убедиться, что контроллер получает корректные сигналы. Ошибки в установке могут привести к сбоям в работе двигателя или полной его остановке.
