Как прошить микросхему без программатора

Прошивка микросхемы напрямую без применения специализированного программатора требует знания особенностей конкретного типа микросхемы и используемых интерфейсов. Наиболее часто применяемые методы – это использование встроенных интерфейсов, таких как UART, SPI или I2C, которые часто доступны на контроллерах и микросхемах памяти. Для успешной записи важно изучить документацию и схемотехнику устройства, чтобы понять, какие контакты обеспечивают доступ к микросхеме.

Один из распространённых вариантов – использование последовательного интерфейса UART. Многие микроконтроллеры поддерживают возможность загрузки прошивки через этот интерфейс в режиме загрузчика (bootloader). В этом случае достаточно подключить микроконтроллер к компьютеру через USB-UART адаптер и использовать специализированное программное обеспечение, например, esptool для ESP-серий или avrdude с соответствующими параметрами для AVR.

Если микросхема содержит SPI-интерфейс, можно задействовать микроконтроллер или даже простые устройства на базе Arduino для программирования памяти напрямую. Этот метод требует тщательного контроля сигналов и соблюдения временных характеристик, поскольку не все микросхемы допускают программирование вне программатора, но при правильном подходе он позволяет обойтись минимальным оборудованием.

Кроме того, существует вариант программирования через разъёмы JTAG или SWD, встроенные в большинство современных контроллеров. В ряде случаев можно использовать недорогие отладочные платы или адаптеры, подключая их напрямую к нужным контактам, что снимает необходимость покупки полноценного программатора.

Прошивка микросхемы через последовательный интерфейс UART

Прошивка микросхемы через UART требует наличия загрузчика (bootloader), способного принимать данные по последовательному порту и записывать их во внутреннюю память. Для подключения используется стандартный UART-интерфейс с уровнями логики 3.3 В или 5 В, в зависимости от микросхемы.

Для успешной прошивки необходимо настроить скорость передачи (baud rate), обычно 115200 бод, без контроля четности и с 8 битами данных. Подключение включает линии TX, RX и общий GND. Иногда требуется сигнал сброса (RESET) для перевода микросхемы в режим загрузки.

Процесс начинается с запуска утилиты на ПК, которая передает прошивку по UART. Загрузчик распознает команду начала записи, после чего данные передаются блоками с контрольными суммами для проверки целостности. При ошибках передачи происходит повтор запроса блока.

Для реализации рекомендуется использовать проверенные open-source инструменты, например, esptool для ESP-семейства или stm32flash для микроконтроллеров STM32. Важно убедиться, что версия загрузчика в микросхеме поддерживает работу с выбранным инструментом и протоколом.

Перед прошивкой следует отключить питание или другие интерфейсы, которые могут вызвать помехи. После передачи данные автоматически записываются в флеш-память, и микросхема перезагружается для запуска новой прошивки.

Использование микроконтроллера для записи данных в память микросхемы

Для записи данных в память микросхемы с помощью микроконтроллера требуется точное управление интерфейсом связи и протоколом записи, поддерживаемым целевой памятью. Обычно используются микроконтроллеры семейства AVR, STM32 или PIC, обладающие достаточным количеством GPIO и возможностью программного контроля сигналов.

Основные шаги для реализации записи через микроконтроллер:

• шина данных (D0–D7 или D0–D15),
• адресная шина (если есть),
• управляющие сигналы (CS, WE, OE, CE и т. п.).
1. Реализация низкоуровневого протокола записи:
   • установка адреса,
   • запись байта/слова данных,
   • активация сигнала записи с выдержкой необходимой длительности, согласно техническому паспорту микросхемы.
2. Организация циклов записи с контролем времени:
   • микросекундные задержки после подачи сигнала записи для обеспечения завершения операции,
   • повторные чтения из памяти для проверки корректности записанного блока.
3. Обеспечение питания и уровней сигналов:
   • совмещение уровней логики микроконтроллера и микросхемы (например, 3.3 В против 5 В),
   • использование сдвиговых регистров или транзисторных буферов при необходимости.

Практические рекомендации:

• Использовать прямой доступ к портам микроконтроллера (без функций высокого уровня) для минимизации задержек и точного контроля временных параметров.
• Тщательно изучать даташит микросхемы памяти для точного соблюдения требований к временным характеристикам сигнала записи и последовательности действий.
• При записи больших объемов данных реализовать обработку ошибок и повторную попытку записи при несовпадении контрольных сумм.
• Для EEPROM и Flash-памяти учитывать необходимость выполнения команд стирания с точным таймингом перед программированием новых данных.

Использование микроконтроллера без программатора требует от разработчика навыков аппаратного проектирования и программирования на уровне регистров, а также внимательного анализа документации микросхемы для корректного формирования последовательности записи.

Применение SPI-интерфейса для программирования микросхемы вручную

Основные этапы программирования через SPI вручную:

1. Подключение линий SPI к управляющему устройству (например, микроконтроллеру или отладочной плате) с возможностью прямого управления GPIO.
2. Инициализация микросхемы: установка CS в низкий уровень для начала передачи, настройка частоты SCK в соответствии с максимальной скоростью программирования микросхемы.
3. Передача команды записи в память микросхемы по протоколу производителя, обычно это последовательность байт с адресом и данными.
4. Контроль подтверждения выполнения операции через чтение статуса или проверку сигнала MISO.
5. Повторение цикла записи для всего объема прошивки с учетом размера страницы или сектора, поддерживаемого микросхемой.

Рекомендации для успешного программирования:

• Соблюдать временные интервалы между тактами SPI, минимально 50-100 нс, чтобы избежать ошибок передачи.
• Использовать осциллограф для проверки формы сигналов и выявления шумов или искажений.
• Обеспечить стабильное питание микросхемы и минимизировать помехи на линиях передачи.
• Разработать скрипты или программы для автоматизации посимвольной передачи данных и контроля ошибок.
• Учесть особенности микросхемы, например, необходимость стирания сектора перед записью и время восстановления после стирания.

Ручное программирование через SPI эффективно для мелкосерийных задач и отладки, но требует внимательности к протоколу и аппаратным ограничениям. При правильном подходе достигается стабильное и точное обновление микросхемы без использования специализированных программаторов.

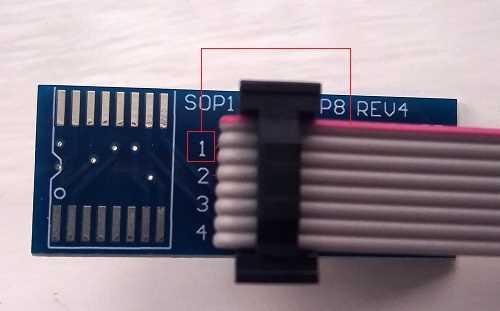

Метод программирования через JTAG без специализированного программатора

JTAG-интерфейс обеспечивает прямой доступ к внутренним регистрам микросхемы и позволяет выполнять программирование и отладку без необходимости использования выделенного программатора. Для реализации прошивки через JTAG достаточно иметь доступ к контактам TCK, TMS, TDI, TDO и GND на целевом устройстве.

Вместо аппаратного программатора можно применить универсальный отладочный инструмент, например, FTDI-адаптер с поддержкой MPSSE (Multi-Protocol Synchronous Serial Engine), подключенный к компьютеру через USB. Использование специализированного ПО, например OpenOCD или UrJTAG, позволяет настраивать интерфейс и загружать бинарные образы напрямую в память микросхемы.

Перед прошивкой необходимо получить или сгенерировать корректный файл прошивки в формате, поддерживаемом выбранным ПО (обычно .bin или .elf). Также важно учитывать особенности целевой микросхемы – наличие защиты JTAG, необходимость снятия защиты через специальную последовательность команд и поддерживаемые команды управления.

В ряде случаев требуется создание кастомного скрипта или конфигурационного файла для OpenOCD, в котором описываются параметры TAP, цепочка устройств и порядок операций. Это позволяет адаптировать процесс прошивки под конкретный чип и избежать необходимости в дорогостоящем оборудовании.

Метод подходит для микроконтроллеров семейства ARM Cortex, FPGA и CPLD, а также для некоторых цифровых процессоров и ASIC, имеющих JTAG-интерфейс. Он требует базовых навыков работы с командной строкой и понимания структуры JTAG-протокола, но существенно снижает затраты на аппаратную часть прошивки.

Прошивка через USB с помощью прямого подключения к микросхеме

Для прошивки микросхемы напрямую через USB необходим USB-to-Serial адаптер с поддержкой UART или SPI, в зависимости от интерфейса микросхемы. Важно использовать адаптер с уровнем логики 3.3 В или 5 В, совпадающим с микросхемой, чтобы избежать повреждений.

Программное обеспечение должно поддерживать работу с выбранным адаптером и протоколом микросхемы. Популярны утилиты типа avrdude для AVR, esptool для ESP, или специализированные скрипты для STM32 через UART. Настройки скорости передачи данных (baud rate) обычно варьируются от 115200 до 921600 бод, в зависимости от возможностей устройства и стабильности соединения.

Перед началом прошивки требуется перевести микросхему в режим программирования. Для этого часто нужно замкнуть специальные контакты или подать на них определённый уровень напряжения, который фиксируется в документации конкретного чипа.

Рекомендуется выполнять прошивку на коротком расстоянии между адаптером и микросхемой (не более 30 см) для минимизации помех. Если прошивка не проходит, проверьте целостность соединений, наличие питания и корректность уровней логики. Для диагностики полезно использовать осциллограф или логический анализатор.

Использование Arduino в качестве простого программатора для микросхем

Arduino выступает удобной платформой для программирования микросхем, особенно EEPROM и микроконтроллеров семейства AVR, без специализированного программатора. Для этого применяется загрузчик ArduinoISP, который преобразует плату в программатор.

Для настройки ArduinoISP загрузите стандартный скетч из Arduino IDE, расположенный в разделе Examples → 11.ArduinoISP. После компиляции и загрузки скетча на плату Arduino она готова к работе в режиме программатора.

Подключение микросхемы происходит через интерфейс SPI: пины MOSI, MISO, SCK и RESET соединяются с соответствующими контактами целевой микросхемы. Важно обеспечить стабильное питание микросхемы и общий GND с Arduino.

Для программирования применяется avrdude с параметрами, указывающими на ArduinoISP, например: avrdude -c arduino -P COM3 -b 19200 -p m328p -U flash:w:firmware.hex. Скорость передачи 19200 бод используется по умолчанию, но при нестабильной загрузке можно снизить скорость до 9600 бод.

ArduinoISP поддерживает программирование микросхем с разным объёмом памяти и различными архитектурами, что делает её универсальным решением для простых задач прошивки.

Рекомендуется применять короткие и качественные соединительные провода для уменьшения помех при программировании, а также избегать включения периферии целевого устройства, способной мешать SPI-сигналам.

Метод подходит для прошивки загрузчиков, исправления программного обеспечения и тестирования микросхем в домашних условиях или при отсутствии профессионального оборудования.

Прошивка микросхемы с помощью программных средств и кабелей DIY

Для прошивки микросхем без стандартного программатора часто используют комбинацию специализированного ПО и самодельных кабелей, подключаемых к USB, UART или LPT-портам. Главное – обеспечить корректный физический контакт с контактами микросхемы и соответствующий протокол передачи данных.

Для микросхем с поддержкой SPI-протокола возможно использование кабелей на базе Arduino или STM32, настроенных на работу в режиме SPI-мастера. В этом случае прошивка выполняется через специализированное ПО, например, avrdude или Flashrom, с параметрами, соответствующими конкретной микросхеме.

Необходимо учитывать частоту тактирования и временные задержки сигнала, которые настраиваются в программных средствах. Для повышения надежности соединения рекомендуется использовать экранированные кабели и минимизировать длину проводов.

В итоге, для успешной прошивки DIY-методом требуется точное соблюдение электрических параметров, грамотная настройка программного обеспечения и корректное изготовление кабеля. Использование проверенных схем подключения и инструкций по конкретной микросхеме существенно снижает риск ошибок.

Особенности подключения и питание микросхемы при прошивке без программатора

При прошивке микросхемы без программатора важна стабильность и точность подачи питания. Напряжение питания должно строго соответствовать техническим характеристикам микросхемы – превышение даже на 0,1 В может привести к повреждению, а недокорм вызовет ошибки записи.

Контакт заземления должен иметь минимальное сопротивление, обеспечивая надёжное соединение с общей землёй устройства. Во время прошивки нельзя допускать изменений потенциала земли, иначе возможны сбои или повреждения.

Для передачи данных и команд обычно используется последовательный интерфейс (UART, SPI, I2C). Пины микросхемы для этих интерфейсов должны быть подключены напрямую к программирующему устройству или адаптеру с соответствующим уровнем логики. При необходимости применяют преобразователи уровней (level shifters), чтобы избежать превышения допустимого напряжения на входах.

Важно избегать паразитных токов, поэтому при использовании внешних компонентов (резисторов подтяжки, переключателей) следует тщательно проверять схемотехнику на наличие коротких замыканий и нежелательных цепей.

При прошивке без программатора часто используется метод самопрограммирования, при котором микросхема остаётся в системе под питанием и получает команды от контроллера. В этом случае питание должно быть стабильно во всём цикле записи и считывания, без перебоев и скачков.

Вопрос-ответ:

Какими способами можно записать прошивку в микросхему без использования специализированного устройства для программирования?

Существует несколько методов, которые позволяют записать программу в микросхему без применения отдельного программатора. Один из распространённых вариантов — использование интерфейсов самого микроконтроллера, например, последовательного порта UART или USB, если они предусмотрены. В таком случае загрузка кода происходит через встроенный загрузчик. Ещё один способ — применение плат разработки с функцией прямой записи через отладочные интерфейсы, например, SWD или JTAG, которые часто встроены в контроллеры. Также иногда используют методы самостоятельного создания простых схем для подачи нужных сигналов с компьютера или другого устройства, что позволяет обойти необходимость отдельного программера.

Как проверить, что запись прошивки в микросхему прошла успешно без программатора?

После выполнения записи важно убедиться в корректности работы микросхемы. Для этого можно провести тестирование функционала, заложенного в прошивке — проверить отклик на команды, работу периферийных устройств, изменение состояния входов и выходов. Если микроконтроллер поддерживает чтение памяти через интерфейс, можно сравнить содержимое с исходным файлом прошивки. В некоторых случаях полезно использовать средства отладки или последовательный вывод информации о состоянии программы, чтобы удостовериться, что загрузка прошла корректно и устройство функционирует по назначению.

Какие риски и сложности связаны с прошивкой микросхемы без программатора?

Прошивка без специализированного оборудования часто связана с повышенной сложностью и риском ошибок. Без программера труднее гарантировать точность подачи сигналов и стабильность соединения, что может привести к повреждению памяти микросхемы или некорректной записи. Также иногда сложно обеспечить правильное питание и защиту от помех. Кроме того, отсутствие стандартных средств верификации увеличивает вероятность пропуска ошибок в программе. Такие методы требуют аккуратности и понимания особенностей конкретного микроконтроллера и протоколов обмена.

Можно ли использовать микроконтроллер другого устройства для записи прошивки в целевую микросхему?

Да, иногда для записи программы применяют другой микроконтроллер или плату, которые выступают в роли «программатора». Для этого на вспомогательном устройстве запускается специальное программное обеспечение, которое управляет подачей необходимых сигналов и передает данные целевой микросхеме. Такой метод позволяет обойтись без покупки отдельного программатора и особенно полезен при мелкосерийном производстве или экспериментальных задачах. Однако для успешной реализации нужно тщательно продумать схемотехнику соединения и программную часть.
