Электромагнитный клапан участвует в управлении различными системами автомобиля – от подачи топлива и контроля паров до работы турбокомпрессора. Сбои в его работе могут проявляться в виде нестабильного холостого хода, увеличенного расхода топлива, падения тяги или появления ошибок на приборной панели. Без точной диагностики сложно определить, является ли причиной этих симптомов именно клапан.
Для проверки клапана потребуется мультиметр, источник питания 12 В и базовые навыки обращения с электрооборудованием. Необходимо измерить сопротивление обмотки: в большинстве случаев оно находится в диапазоне от 20 до 40 Ом, но конкретное значение зависит от модели. Если сопротивление значительно отклоняется, обмотка может быть повреждена.
Также следует оценить реакцию клапана на подачу напряжения. При подключении к аккумулятору должен быть слышен чёткий щелчок – это свидетельствует о срабатывании якоря. Отсутствие звука указывает на механическую или электрическую неисправность. Некоторые типы клапанов дополнительно проверяются на герметичность при закрытом и открытом состоянии, что позволяет исключить утечку вакуума или давления.
Проверка должна проводиться при отключённой системе зажигания и соблюдении мер безопасности при работе с электричеством. Нельзя допускать короткого замыкания при подаче питания напрямую, особенно если разъёмы не изолированы. Результаты диагностики позволяют принять решение о целесообразности замены клапана или ремонта сопутствующих систем.
Как определить признаки неисправности электромагнитного клапана
Нестабильная работа двигателя на холостом ходу может свидетельствовать о залипании клапана в открытом или закрытом положении. В этом случае ЭБУ получает искажённые данные, что приводит к нарушению подачи воздуха или топлива.
Если при разгоне наблюдается провал тяги, стоит проверить клапан на предмет механической блокировки. Часто причиной становится накопление отложений, особенно при использовании низкокачественного топлива.
Неправильное переключение фаз газораспределения на моторах с системой VVT также указывает на сбой в работе соленоида. При этом возможны ошибки в памяти ЭБУ с кодами, связанными с положением распределительного вала (например, P0010, P0011, P0012).
Повышенный расход топлива и запах бензина из выхлопной системы могут возникать при постоянном открытии клапана, что нарушает топливную коррекцию.
Отказ запуска двигателя после непродолжительной стоянки иногда связан с залипшим клапаном, через который остаётся давление в топливной рампе или, наоборот, оно полностью сбрасывается.
Для подтверждения подозрений необходимо считать ошибки сканером OBD2, измерить сопротивление катушки клапана мультиметром (обычно от 6 до 12 Ом), а также проверить работу клапана при подаче напряжения 12 В напрямую от аккумулятора.
Где находится электромагнитный клапан и как к нему получить доступ
Расположение электромагнитного клапана зависит от его назначения и модели автомобиля. Наиболее распространённые типы: клапан управления фазами газораспределения (VVT), клапан системы EGR, клапан адсорбера или клапан турбонаддува. Каждый из них монтируется в определённой зоне двигателя или вблизи него.
Клапан VVT обычно устанавливается на головке блока цилиндров, рядом с цепью или ремнём ГРМ. Чтобы получить к нему доступ, потребуется снять пластиковую крышку двигателя и отсоединить жгут проводов. В некоторых случаях придётся открутить элементы крепления впускного коллектора.
Клапан адсорбера чаще всего размещён возле топливного бака или под капотом вблизи впускного тракта. Для доступа к нему необходимо поднять автомобиль и демонтировать пластиковую защиту днища, если она закрывает доступ к магистрали системы улавливания паров топлива.
Клапан управления турбиной устанавливается на корпусе турбокомпрессора либо на вакуумной магистрали. Доступ к нему затруднён, особенно в поперечно расположенных моторах. Для проверки или замены может потребоваться демонтаж воздуховодов или интеркулера.
Клапан EGR монтируется между впускным и выпускным коллекторами. Он крепится к блоку двигателя и часто закрыт тепловыми экранами. Доступ возможен после снятия воздушного фильтра и демонтирования защитных кожухов.
Перед началом работ необходимо отключить аккумулятор и дать двигателю полностью остыть. Рекомендуется использовать комплект торцевых головок с удлинителем – это облегчит откручивание крепёжных элементов в труднодоступных местах.

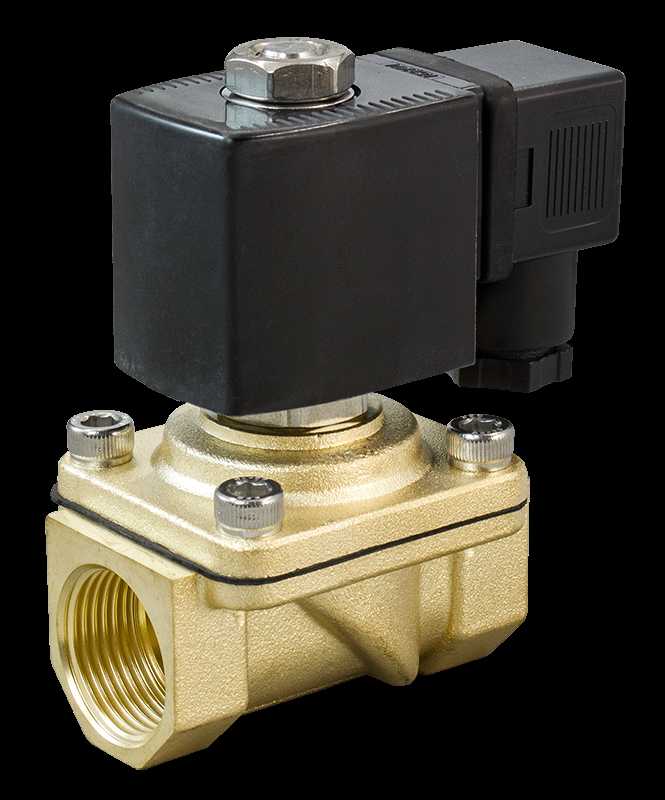

Какие инструменты понадобятся для проверки клапана
Для точной диагностики электромагнитного клапана потребуется мультиметр с функцией измерения сопротивления и напряжения. Он позволяет проверить целостность обмотки и наличие питания на контактах.
Понадобится источник питания 12 В, если требуется подать напряжение напрямую на клапан для проверки его срабатывания. Подключение выполняется через контактные провода с клеммами типа «крокодил» или обжатые наконечники.
Набор отверток и торцевых ключей необходим для демонтажа элементов, закрывающих доступ к клапану. Тип инструмента зависит от конструкции узла и креплений на конкретной модели автомобиля.
Рекомендуется иметь тестер давления (если клапан работает в составе системы, связанной с подачей топлива или воздуха), чтобы оценить изменение давления при включении и отключении клапана.
Дополнительно может потребоваться диагностический сканер с возможностью чтения кодов неисправностей и проверки параметров в реальном времени, если клапан управляется электронным блоком управления.
Пошаговая проверка сопротивления обмотки мультиметром
Для оценки состояния обмотки электромагнитного клапана используется режим измерения сопротивления на мультиметре. Этот метод позволяет выявить межвитковые замыкания или обрывы.
- Отключить питание от клапана, отсоединив разъём. Измерения под напряжением недопустимы.
- Выбрать на мультиметре режим измерения сопротивления (обозначение – Ω), диапазон до 200 Ом или авто.
- Считать показания. У большинства клапанов сопротивление находится в пределах:
- 5–30 Ом – для бензиновых систем;
- 10–40 Ом – для дизельных клапанов;
- 0 Ом или ∞ – указывает на короткое замыкание или обрыв соответственно.
- Сравнить полученное значение с технической документацией на конкретный узел. Если сопротивление выходит за допустимые пределы, требуется замена клапана.
Если сопротивление в пределах нормы, но клапан не работает, стоит дополнительно проверить питание и управляющий сигнал. Измерение сопротивления – это только один из этапов диагностики.

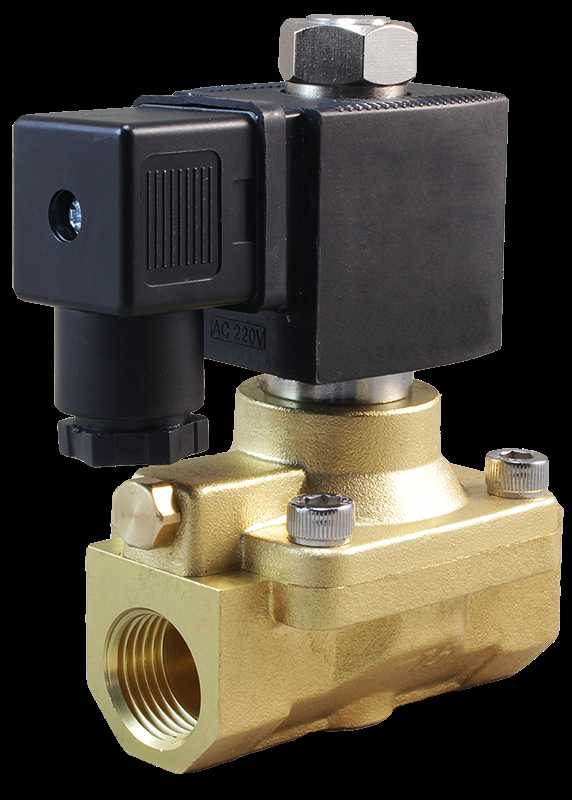

Проверка работы клапана под напряжением от внешнего источника
Для диагностики электромагнитного клапана под внешним напряжением потребуется регулируемый источник постоянного тока с выходным напряжением 12 В, а также пара проводов с зажимами типа «крокодил».
- Снимите клапан с автомобиля, предварительно отсоединив разъем питания и демонтировав его с креплений.
- Очистите контакты от окислов и загрязнений, чтобы обеспечить надежный контакт с проводами.
- Плавно подайте напряжение 12 В. Допускается кратковременное включение до 3–5 секунд.
- Наблюдайте за реакцией клапана:
- Если слышен четкий щелчок – якорь втягивается, обмотка и механика исправны.
- Отсутствие щелчка указывает на заклинивание или сгоревшую обмотку.
- Нагрев корпуса за несколько секунд – признак межвиткового замыкания.
Если конструкция клапана позволяет визуально наблюдать за движением штока, проверьте, происходит ли его перемещение при подаче напряжения. В противном случае можно дополнительно использовать металлический предмет, чтобы ощутить притягивание магнитного поля рядом с сердечником.
Не допускайте длительной подачи питания при отсутствии движения – это может привести к перегреву и окончательной поломке. После проверки отключите источник и дайте клапану остыть перед установкой обратно в систему.
Что делать при обнаружении неисправности в работе клапана
Если сопротивление обмотки отличается от заводских значений, замените клапан новым или исправным аналогом. При повреждении изоляции обмотки или коротком замыкании ремонт невозможен – требуется замена.
Проверьте подачу напряжения на клапан при включённой системе. Отсутствие напряжения на клеммах указывает на проблемы в электропроводке или управляющем блоке, что требует дальнейшей диагностики.
При заклинивании клапана очистите рабочую часть от загрязнений и проверьте подвижность механизма вручную, если это возможно. Если движение ограничено, и очистка не помогает, замените клапан.
После замены или ремонта выполните повторную проверку сопротивления и работоспособности клапана под напряжением. Убедитесь в отсутствии ошибок на диагностическом сканере и в нормальной работе системы.
Вопрос-ответ:
Как определить, что электромагнитный клапан автомобиля работает неправильно?
Признаки неисправности могут проявляться в виде нерегулярной работы двигателя, затрудненного запуска, повышенного расхода топлива или появления ошибок на панели приборов. Иногда слышен характерный щелчок клапана при включении, а его отсутствие может указывать на поломку. Для точной диагностики лучше провести измерение сопротивления обмотки или проверить клапан под подачей напряжения.
Какие инструменты необходимы для проверки электромагнитного клапана?
Для проверки пригодятся мультиметр с функцией измерения сопротивления и напряжения, источник питания с нужным напряжением (обычно 12 В), а также базовые инструменты для доступа к клапану — отвертки или гаечные ключи. Иногда полезен манометр для оценки изменения давления при работе клапана.
Можно ли проверить электромагнитный клапан, не снимая его с автомобиля?
В некоторых случаях это возможно. Проверка сопротивления обмотки мультиметром доступна без снятия. Для тестирования работы клапана под напряжением может потребоваться отключить разъем и подать питание напрямую. Однако полноценная диагностика с оценкой герметичности и подвижности механизма чаще требует демонтажа.
Как правильно измерить сопротивление обмотки электромагнитного клапана?
Для начала мультиметр устанавливают в режим измерения сопротивления (Ом). Затем щупы подключают к контактам клапана, предварительно отключив его от питания и разъема. Значение сопротивления сравнивают с нормой, указанной в технической документации автомобиля. Слишком высокое или низкое сопротивление свидетельствует о повреждении обмотки.
Что делать, если при проверке клапан не реагирует на подачу напряжения?
Если клапан не срабатывает, необходимо убедиться, что напряжение подается корректно и контакты исправны. Следующий шаг — проверить целостность обмотки мультиметром. При отсутствии обрыва и правильном напряжении вероятна механическая неисправность клапана, например, заедание или износ внутреннего механизма. В таком случае рекомендуется замена детали.
Как проверить исправность электромагнитного клапана на автомобиле без снятия?
Для проверки электромагнитного клапана без его демонтажа потребуется мультиметр и источник питания с напряжением, соответствующим техническим характеристикам клапана. Сначала измерьте сопротивление катушки клапана — это позволит выявить разрыв или короткое замыкание. Значение сопротивления должно совпадать с нормой, указанной в документации на автомобиль. Затем подайте питание на разъем клапана и прислушайтесь к щелчку, который свидетельствует о срабатывании механизма. Отсутствие звука может указывать на неисправность. Также можно проверить напряжение на разъеме при включении соответствующей функции в автомобиле — если питание отсутствует, возможно, проблема связана с проводкой или блоком управления.
Какие признаки указывают на неполадки в работе электромагнитного клапана автомобиля?
Нарушения в работе электромагнитного клапана обычно проявляются через нестабильную работу систем, которые он контролирует. Например, при неисправности клапана системы топливного или вакуумного управления двигатель может работать с перебоями, появляются рывки или падает мощность. На панели приборов могут загореться индикаторы ошибок, связанные с системой, в которой установлен клапан. Часто при проблемах с клапаном слышны посторонние звуки, например, постоянное жужжание или щелчки в месте его расположения. При этом наблюдается повышенный расход топлива, ухудшение динамики или сбои в переключении режимов работы двигателя.
