Транзистор Дарлингтона представляет собой составное полупроводниковое устройство, включающее два биполярных транзистора, соединённых по схеме с общим эмиттером. Такая конструкция обеспечивает высокий коэффициент усиления тока, что делает транзистор чувствительным даже к слабым управляющим сигналам. Однако из-за наличия двух переходов база-эмиттер его проверка требует отдельного подхода.
Для проверки транзистора Дарлингтона подходит обычный цифровой мультиметр в режиме «прозвонки диодов». Напряжение открытия одного перехода база-эмиттер составляет около 0,6–0,7 В, а у составного транзистора суммарное падение напряжения на двух переходах достигает 1,2–1,4 В. Это значение должно отображаться при проверке прямой проводимости между базой и эмиттером.
Также важно проверить переход база-коллектор, где в рабочем элементе Дарлингтона также наблюдается два последовательно включённых перехода. Если мультиметр показывает значение в пределах 1,2–1,4 В при прямом подключении щупов и ничего в обратном направлении – транзистор с большой вероятностью исправен. В случае же короткого замыкания или обрыва значения будут отличаться кардинально.
Как проверить транзистор Дарлингтона с помощью мультиметра

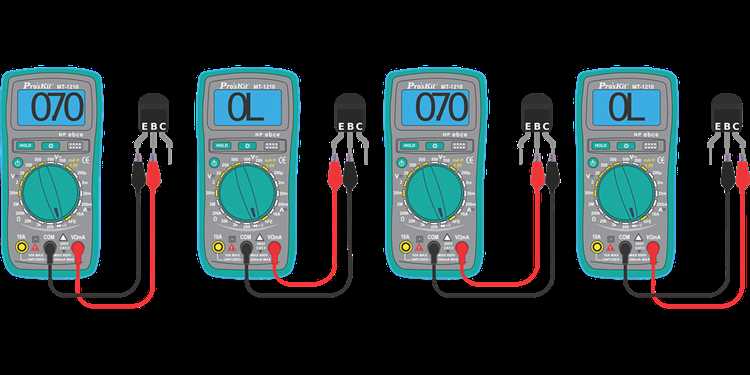

Для проверки транзистора Дарлингтона в режиме диодной прозвонки мультиметр переключается в режим проверки переходов. Щупы следует подключать с учётом полярности транзистора: красный – к базе, чёрный – к эмиттеру для NPN, и наоборот – для PNP. Исправный транзистор покажет падение напряжения в диапазоне 1,1–1,4 В между базой и эмиттером, так как в структуре Дарлингтона последовательно соединены два перехода база-эмиттер.
Между базой и коллектором должно наблюдаться аналогичное падение напряжения, обычно 1,2–1,5 В. При смене полярности щупов на обоих переходах прибор должен показывать обрыв или слишком высокое сопротивление – это свидетельствует об отсутствии внутреннего пробоя.
Для дополнительной проверки можно замкнуть базу на коллектор и измерить сопротивление между эмиттером и коллектором. В исправном состоянии сопротивление будет высоким в обеих полярностях. При наличии проводимости между эмиттером и коллектором без подачи управляющего сигнала транзистор считается неисправным.
Если транзистор установлен в схеме, его желательно выпаять или хотя бы отключить от цепей, способных повлиять на измерения. Проверка в схеме может дать искажённые данные из-за параллельных путей тока и емкостных связей.
Коллектор и эмиттер отличаются по направлению проводимости: при подключении положительного щупа к коллектору и отрицательного к эмиттеру ток не пойдёт. Однако если поменять местами – также тока не будет. Это типично для дарлингтонов, поскольку два транзистора внутри включены каскадно, и прямое напряжение на эмиттерный переход не пропускает ток без подачи на базу.
Для финального подтверждения можно включить транзистор в простую тестовую схему с резистором и светодиодом, подавая сигнал на предполагаемую базу и проверяя реакцию. Такой подход особенно полезен при сомнениях и отсутствии маркировки.
Режимы мультиметра, подходящие для проверки Дарлингтона
Для диагностики транзистора Дарлингтона мультиметр должен поддерживать режим прозвонки диодов (обозначается значком диода) и измерение сопротивления. Эти два режима позволяют проверить внутренние переходы и утечки без выпаивания компонента из схемы.
В режиме проверки диодов мультиметр подаёт малое напряжение (обычно около 2 В) и измеряет падение напряжения на переходе база-эмиттер. У исправного Дарлингтона оно должно составлять от 1,1 до 1,4 В из-за двух последовательно включённых переходов. При меньших значениях транзистор может быть пробит, при нулевых – закорочен.
Сопротивление между коллектором и эмиттером в нормальном состоянии (при неактивной базе) должно быть высоким – более 1 МОм в обе стороны. Если мультиметр показывает низкое сопротивление, возможно, транзистор закорочен или пробит. Включение режима измерения сопротивления целесообразно только после проверки в режиме диодов, так как он менее информативен.
Если мультиметр оснащён функцией тестирования транзисторов (hFE), использовать её для Дарлингтона не рекомендуется: большинство приборов рассчитаны на стандартные транзисторы с низким коэффициентом усиления, и результат будет некорректным.
Для повышения точности желательно использовать цифровой мультиметр с внутренним тестовым током не ниже 1 мА в режиме диодов. Это важно для уверенного открытия обоих p-n переходов в сборке Дарлингтона.
Проверка перехода база-эмиттер транзистора Дарлингтона
Для измерения перехода база-эмиттер необходимо использовать режим «проверка диодов» на мультиметре. Подключите красный щуп к эмиттеру, а черный – к базе транзистора. При исправном элементе прибор должен показать падение напряжения в пределах 1,2–1,4 В.
Если значение выше 1,5 В или мультиметр показывает обрыв (OL), возможно повреждение одного из внутренних транзисторов или обрыв цепи. Если падение напряжения значительно ниже 1 В, вероятна внутренняя утечка или пробой. Такое значение также может возникать при параллельном включении шунтирующего резистора маломощного номинала между базой и эмиттером, что допустимо в некоторых схемах, но требует дополнительной диагностики.
Измерение следует проводить при комнатной температуре и на демонтированном или отключенном от схемы транзисторе, чтобы избежать влияния посторонних элементов на результат. Контактные площадки должны быть очищены от окислов и остатков флюса. Повторное измерение после смены щупов местами (красный к базе, черный к эмиттеру) должно показывать «обрыв» – это подтверждает корректность структуры перехода.

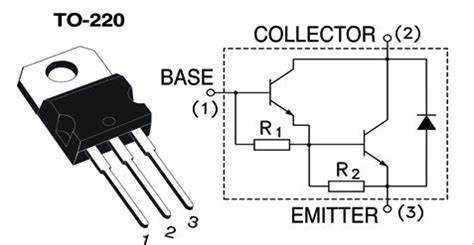

Проверка перехода база-коллектор на пробой и утечку
Для оценки состояния перехода база-коллектор транзистора Дарлингтона переведите мультиметр в режим прозвонки диодов. Подключите красный щуп к базе, а чёрный – к коллектору. В исправном состоянии прибор должен показать падение напряжения в пределах от 1,1 В до 1,4 В, что соответствует сумме двух переходов база-эмиттер и эмиттер-коллектор второго транзистора в составе Дарлингтона.
Если при этой полярности мультиметр показывает нулевое сопротивление или значение ниже 0,9 В – вероятен пробой. Отсутствие индикации (обрыв) также свидетельствует о неисправности. Для исключения утечки, смените полярность щупов: чёрный – к базе, красный – к коллектору. В этой конфигурации мультиметр должен показать полный обрыв (OL или «—«).
Если наблюдается любое значение ниже ∞ – например, 1–2 MОм или менее – это признак токовой утечки между базой и коллектором, что недопустимо для исправного транзистора. Подобные дефекты могут привести к самопроизвольному открытию каскада при минимальных наводках.
Проверку рекомендуется повторить после кратковременного нагрева корпуса (например, пальцем или феном), так как некоторые пробои проявляются только при повышенной температуре. Малейшее снижение сопротивления в обратном включении – основание для выбраковки компонента.
Как определить внутреннее короткое замыкание в сборке
Алгоритм проверки:
- Отключите транзистор от схемы, чтобы исключить влияние других компонентов.
- Установите мультиметр в режим измерения сопротивления (Ом) или прозвонки (диод-тест).
Если наблюдается очень низкое сопротивление (практически короткое замыкание, близкое к нулю Ом), это указывает на внутренний дефект – короткое замыкание между коллектором и эмиттером.
Далее проверяют переходы:
- База-эмиттер первого транзистора
- База-коллектор второго транзистора
Если сопротивления на этих переходах равны нулю или близки к нему с обеих сторон, значит возможны внутренние утечки или пробой. Особое внимание уделяют обратному сопротивлению диодов, встроенных в структуру транзистора Дарлингтона.
Распространённые ошибки при проверке и как их избежать
Подключение мультиметра в неправильных режимах приводит к ложным результатам. Для проверки транзистора Дарлингтона используйте режим «тест диодов» или «прозвонка», не переключайтесь на измерение сопротивления.
Игнорирование полярности щупов при проверке переходов базы-эмиттер и базы-коллектор исказит показания. Обязательно подключайте красный щуп к базе, а чёрный к эмиттеру или коллектору, чтобы увидеть прямое падение напряжения порядка 0,6–0,8 В.
Неучёт наличия встроенных защитных диодов и резисторов в корпусе Дарлинглтона создаёт ложные сигналы пробоя или утечки. Перед тестом ознакомьтесь с datasheet, чтобы правильно интерпретировать результаты.
Ошибочная попытка проверить транзистор с разряженной или неисправной батареей мультиметра снижает точность. Перед началом убедитесь в достаточном заряде батареи и корректной работе прибора.
Пренебрежение измерением перехода между базой и коллектором на пробой и утечку приводит к пропуску дефектов. Обязательно проведите полное тестирование всех переходов, включая обратное направление.
Несоблюдение температурных условий во время тестирования и измерений может повлиять на результаты. Проводите проверку при комнатной температуре, избегая перегрева и заморозки компонента.
Вопрос-ответ:
Как с помощью мультиметра проверить исправность транзистора Дарлингтона?
Для проверки транзистора Дарлингтона мультиметром в режиме проверки диодов необходимо определить переходы между базой, эмиттером и коллектором. В прямом направлении между базой и эмиттером должно показываться падение напряжения около 0,6–0,7 В, а между базой и коллектором — аналогично. В обратном направлении переходы не проводят ток. Если прибор показывает короткое замыкание или отсутствие проводимости там, где её быть не должно, транзистор скорее всего неисправен.
Можно ли проверить транзистор Дарлингтона на пробой между коллектором и эмиттером без подачи питания?
Да, мультиметр позволяет выявить пробой без подачи внешнего напряжения. В режиме проверки диодов измеряют сопротивление между коллектором и эмиттером. Здоровый транзистор не должен проводить ток напрямую между этими выводами. Если мультиметр показывает малое сопротивление или проводимость в обоих направлениях, это указывает на пробой и повреждение устройства.
Почему при проверке транзистора Дарлингтона мультиметр показывает одинаковое значение падения напряжения на переходах база-эмиттер и база-коллектор?
В конструкции транзистора Дарлингтона два биполярных транзистора соединены последовательно. Первый транзистор имеет обычные переходы база-эмиттер и база-коллектор, а второй усиливает ток. Падение напряжения на переходах база-эмиттер и база-коллектор первого транзистора примерно одинаково, около 0,6–0,7 В. Поэтому мультиметр при проверке показывает схожие значения на этих переходах. Это нормальное явление для Дарлингтона.
Какие ошибки часто допускают при проверке транзистора Дарлингтона мультиметром и как их избежать?
Одна из частых ошибок — неправильное распознавание выводов, что ведёт к неверным результатам измерений. Ещё одна — проверка в режиме сопротивления вместо режима проверки диодов, из-за чего сложно интерпретировать показания. Также иногда забывают отключить транзистор от схемы, где другие компоненты влияют на измерения. Чтобы избежать ошибок, следует точно определить ножки, использовать правильный режим и измерять транзистор вне платы.
Можно ли проверить транзистор Дарлингтона на работоспособность без специального тестера транзисторов?
Да, с помощью мультиметра в режиме проверки диодов можно проверить основные параметры транзистора Дарлингтона. Такой метод позволяет определить исправность переходов, выявить короткие замыкания и пробои. Хотя специализированный тестер даёт более точные результаты, мультиметр обеспечивает достаточную диагностику для бытовых и любительских целей.
Как определить, исправен ли транзистор Дарлингтона с помощью мультиметра?
Для проверки состояния транзистора Дарлингтона с мультиметром необходимо измерить сопротивление между его выводами, используя режим проверки диодов. Проверяют переходы база-эмиттер и база-коллектор на прямое и обратное включение. В норме при прямом включении мультиметр должен показывать падение напряжения около 0,6–0,7 В, а при обратном – отсутствие проводимости. Если значения сильно отличаются, или переходы замкнуты, то элемент неисправен.
Какие ошибки часто возникают при проверке транзистора Дарлингтона мультиметром и как их избежать?
Одной из распространённых ошибок считается неправильный выбор режима мультиметра — вместо проверки диодов иногда пытаются измерить сопротивление, что даёт некорректные данные. Также частая проблема — неправильное распознавание выводов, так как у Дарлингтона их может быть больше и схема соединения отличается. Для точной проверки стоит сначала найти базу, а затем последовательно проверить переходы. Не следует прикасаться пальцами к контактам во время измерений, чтобы не вносить ложные показания из-за влажности или статического электричества.
