Работа вариаторной коробки напрямую зависит от состояния и количества трансмиссионного масла. Даже незначительное отклонение от нормы может привести к перегреву, пробуксовке ремня или выходу из строя гидроблока. Производители указывают конкретный объём масла, допустимый уровень и температурный диапазон, при котором допустима проверка.
Перед началом процедуры нужно уточнить, предусмотрен ли в конструкции щуп. У некоторых моделей, особенно у Nissan, Mitsubishi и Honda, щуп есть, но на ряде современных авто (например, с вариаторами Jatco серии JF015E или JF016E) используется контрольная пробка. В этом случае проверка проводится снизу, при строго определённой температуре – как правило, от 35 до 45 °C. Нарушение этого условия приводит к неправильным результатам.
Масло в CVT выполняет не только смазывающую, но и силовую функцию, передавая крутящий момент через ремень или цепь. Поэтому даже небольшой недолив влияет на передачу мощности. Избыточное количество также недопустимо – оно вызывает вспенивание, ухудшает смазку и повышает давление. Отклонение от нормы часто сопровождается толчками, шумом и нестабильной работой трансмиссии.
Проверка уровня должна проводиться на прогретом агрегате, после 10–15 минут работы. Автомобиль устанавливается строго горизонтально. При наличии щупа он вытирается, затем снова вставляется и извлекается для оценки уровня. Если используется контрольная пробка, из неё должно вытекать небольшое количество масла – это признак соответствия норме. При отсутствии вытекания долив обязателен.
Как определить тип вариатора и его особенности
Определить тип вариаторной коробки можно по маркировке на шильдике трансмиссии или в технической документации автомобиля. У производителей часто используется внутренняя классификация: например, у Nissan – Jatco JF011E, у Audi – Multitronic, у Toyota – K110, K210 и другие. Знание конкретной модели вариатора позволяет точно определить его конструктивные особенности и требования к обслуживанию.
Основные типы вариаторов различаются по конструкции: цепной и ременной. Вариаторы с ремнем (например, JF015E, K111) менее устойчивы к резким нагрузкам, но дешевле в ремонте. Цепные конструкции (например, Audi Multitronic) обеспечивают более плавную передачу крутящего момента, но чувствительны к качеству масла и требуют более точной регулировки.
Некоторые вариаторы оснащены гидротрансформатором, что улучшает старт с места и снижает износ при трогании. Такие коробки встречаются, например, у Subaru (модели Lineartronic). В других системах, где гидротрансформатор отсутствует, старт осуществляется за счёт пакета сцеплений, как у Honda с вариатором M4TA.
Понимание особенностей конкретного типа вариатора необходимо для правильного подбора масла, соблюдения интервалов замены и корректной методики проверки уровня. Например, для JF011E требуется строгое соблюдение температурного диапазона при контроле уровня масла, в то время как у K310 от Toyota возможна проверка по уровню в контрольной пробке без точной диагностики температуры.
Если маркировка стерта или отсутствует, тип вариатора можно определить по VIN-коду через дилерскую базу или по внешним признакам корпуса и подключаемым датчикам. При сомнениях лучше проконсультироваться со специалистом по конкретной марке автомобиля.

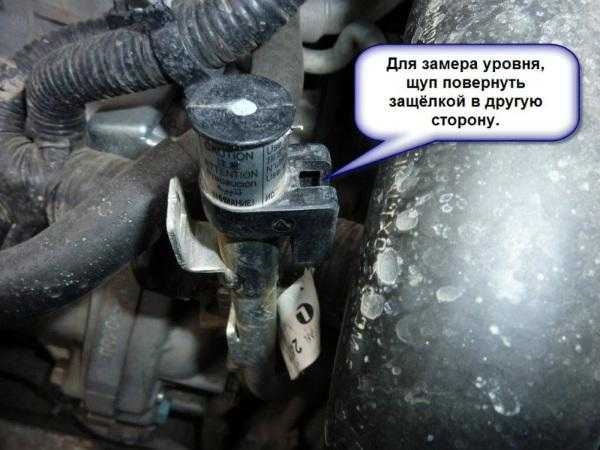

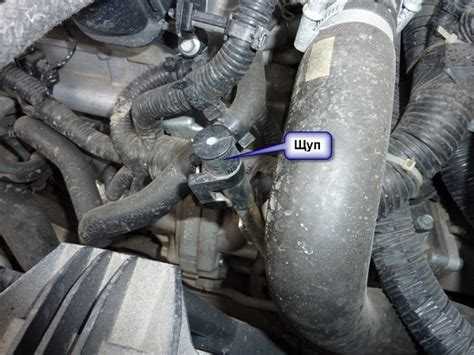

Где находится щуп или контрольная пробка в вашей модели
Расположение щупа или контрольной пробки в вариаторной коробке передач зависит от конкретной модели автомобиля и типа установленного вариатора. В автомобилях с щупом он чаще всего расположен рядом с мотором, ближе к задней части двигателя, в зоне соединения с коробкой передач. Щуп может быть снабжён яркой ручкой (обычно жёлтой или красной) и установлен вертикально. Например, у автомобилей Nissan с вариатором Jatco щуп находится в задней части моторного отсека с левой стороны по ходу движения.
В моделях, где щуп не предусмотрен, используется контрольная пробка, расположенная в нижней части коробки, обычно рядом со сливной. Такая конструкция характерна для многих автомобилей Toyota, Honda и Subaru с вариаторами. Контрольная пробка может быть закрыта пластиковой или металлической крышкой и требует подъёма автомобиля на подъёмнике или установку на ровную поверхность с обеспечением доступа снизу.
Перед началом проверки необходимо точно определить тип коробки и способ контроля уровня масла по руководству производителя. Использование неверной точки контроля может привести к неправильной оценке уровня и риску повреждения трансмиссии.
Какие инструменты и материалы понадобятся для проверки
Для точной и безопасной проверки уровня масла в вариаторной коробке потребуется минимальный, но строго необходимый набор инструментов и материалов. Их выбор зависит от конструкции трансмиссии и способа контроля уровня – через щуп или контрольную пробку.
- Домкрат и упоры: необходимы для выравнивания автомобиля строго по горизонтали, если контроль выполняется через пробку на картере.
- Перчатки и ветошь: для защиты рук и удаления возможных подтёков масла.
- Отвертка или торцевой ключ: для снятия защитной пластины (при наличии) и доступа к коробке передач.
- Щуп (если предусмотрен конструкцией): применяется для прямого контроля уровня и состояния масла.
- Шприц или мерный дозатор: используется при доливке масла, особенно в конструкциях без заливной горловины.
- Контейнер для отработки: пригодится в случае необходимости частичного или полного слива масла.
- Термометр ИК или OBD2-сканер: помогает контролировать рабочую температуру масла, поскольку проверка проводится только при прогретом до 45–50 °C вариаторе.
- Оригинальное масло нужной спецификации: если потребуется доливка. Подбор осуществляется строго по каталожному номеру или рекомендациям производителя.
Все действия выполняются на ровной поверхности с соблюдением температурных требований. Перед началом желательно убедиться в отсутствии активных ошибок трансмиссии с помощью диагностического оборудования.
На каком пробеге и при каких условиях стоит проверять уровень масла
Проверку уровня масла в вариаторной коробке передач рекомендуется проводить не реже, чем через каждые 30 000 километров пробега, если в руководстве по эксплуатации не указано иное. Однако в зависимости от условий эксплуатации, этот интервал может варьироваться.
Если автомобиль используется в условиях частых коротких поездок, в городских пробках, при высоких или низких температурах, проверку масла следует проводить чаще. В таких случаях пробег до следующей проверки может быть сокращён до 15 000 километров.
Также важно учитывать особенности эксплуатации: частые буксировки, работа в пыльных или жарких условиях также могут ускорить износ масла. В таких случаях регулярная проверка уровня масла может предотвратить поломки и продлить срок службы трансмиссии.
Признаки, которые могут указывать на необходимость проверки:
- Необычные шумы при работе трансмиссии.
- Замедленная или нестабильная реакция на изменения в положении педали акселератора.
- Перегрев трансмиссии, если температура масла выходит за пределы нормальных значений.
Своевременная проверка масла позволяет избежать дорогостоящего ремонта и гарантирует стабильную работу вариатора в любых условиях эксплуатации.
Порядок действий при проверке уровня масла на прогретом двигателе
Перед началом проверки уровня масла необходимо прогреть двигатель до рабочей температуры. Для этого заведите мотор и дайте ему поработать несколько минут. Это позволит маслу стать более жидким и обеспечить точность измерений.
После прогрева двигателя выключите его и подождите 1–2 минуты. Это нужно для того, чтобы масло осело в картер, и уровень стал стабильным.
Найдите щуп для проверки уровня масла. Обычно он расположен рядом с двигателем, но точное место зависит от марки и модели автомобиля. Щуп может быть ярко окрашен для облегчения поиска.
Извлеките щуп и протрите его чистой тряпкой или бумажным полотенцем. Это необходимо для того, чтобы исключить остатки старого масла и получить точное измерение.
Вставьте щуп обратно в трубку до конца, затем снова извлеките его и внимательно осмотрите уровень масла. Уровень должен находиться между минимальной и максимальной метками на щупе. Если уровень масла ниже минимальной метки, его нужно долить.
При необходимости добавьте масло, внимательно следя за его количеством, чтобы не переполнить систему. Рекомендуется использовать масло того же типа и марки, что указана в инструкции по эксплуатации автомобиля.
После завершения проверки обязательно верните щуп на место и убедитесь, что он надежно зафиксирован.

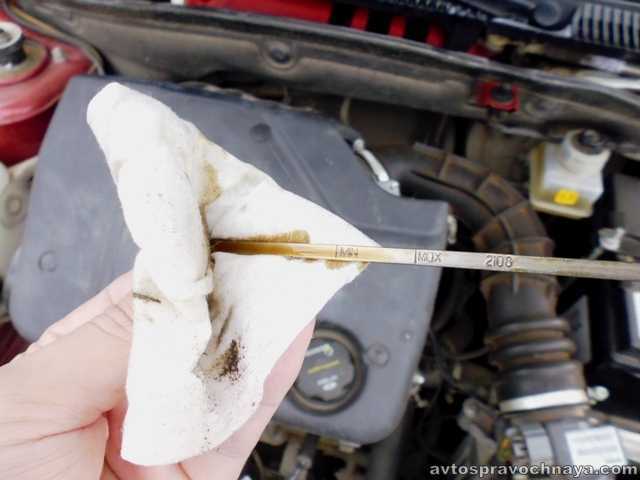

Как интерпретировать уровень и состояние масла по щупу или пробке
При проверке уровня масла с помощью щупа или контрольной пробки, важно не только зафиксировать уровень, но и оценить состояние жидкости. Это позволит вовремя выявить возможные неисправности и предотвратить серьезные повреждения вариатора.
Первым шагом является извлечение щупа или пробки и протирание его чистой тканью. Это необходимо для того, чтобы на тестируемой поверхности не осталось загрязнений.

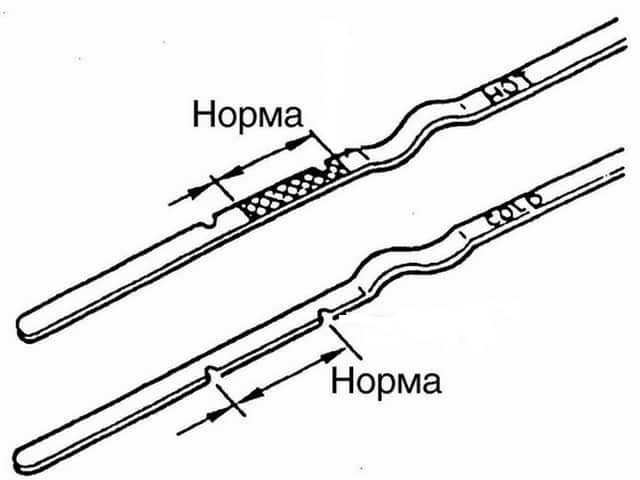

При проверке уровня масла на щупе обратите внимание на следующее:
- Нормальный уровень: Масло должно находиться между метками «min» и «max». Если уровень ниже «min», это свидетельствует о недостатке масла, что может привести к перегреву и поломке вариатора.
- Высокий уровень: Если масло превышает «max», это может указывать на переполнение, что также приводит к проблемам в системе трансмиссии.
Оценка состояния масла:
- Цвет: Новый жидкость имеет светлый оттенок (желтый или красноватый). Если масло темное или черное, это может быть признаком перегрева или старения масла, что требует его замены.
- Консистенция: Масло должно быть чистым и прозрачным. Если на щупе видны частички, стружка или загрязнения, это свидетельствует о повреждениях внутри трансмиссии.
- Запах: Масло не должно иметь запаха гари. Наличие такого запаха говорит о перегреве жидкости, что требует срочной замены масла и проверки работы системы охлаждения.
Если уровень масла в норме, а его состояние вызывает сомнения, рекомендуется провести полную замену жидкости и фильтров. Невыполнение этого шага может привести к снижению эффективности работы вариатора и его повреждению.
Что делать, если уровень масла ниже нормы или превышен
Если уровень масла ниже нормы, это может привести к снижению смазки и повреждению вариатора. В таком случае необходимо добавить масло до нужного уровня, используя рекомендованный производителем тип масла. При добавлении масла важно соблюдать точность, чтобы не допустить превышения уровня.
Если уровень масла превышен, это может вызвать избыточное давление в системе, что может привести к утечкам или повреждениям уплотнителей. В этом случае нужно аккуратно слить лишнее масло до необходимого уровня, чтобы избежать негативных последствий. Лучше всего использовать специализированный насос для слива масла.
Необходимо регулярно проверять уровень масла, особенно если машина часто эксплуатируется в тяжелых условиях. Также важно следить за состоянием масла – если оно стало слишком темным или имеет неприятный запах, это может свидетельствовать о необходимости замены масла.
Частые ошибки при самостоятельной проверке и как их избежать
1. Пропуск проверки уровня масла при холодном двигателе. Некоторые водители проверяют уровень масла на холодном двигателе, что может привести к неверным показаниям. Масло в холодном состоянии не распределяется равномерно по системе, и его уровень может быть занижен. Рекомендуется прогреть двигатель до рабочей температуры перед проверкой.
2. Невнимание к отметкам на щупе. Неправильная интерпретация уровня масла на щупе – частая ошибка. Щуп может иметь несколько меток, обозначающих минимальный и максимальный уровни масла. Игнорирование этих меток может привести к ошибочной оценке состояния масла. При проверке важно точно учитывать, где находится масло относительно этих меток.
3. Недооценка загрязненности масла. Даже если уровень масла в норме, его состояние может оставлять желать лучшего. Мутное или темное масло указывает на его загрязнение и снижение эффективности. Следует внимательно осматривать масло на щупе – оно должно быть прозрачным и иметь светло-коричневый или золотистый цвет.
4. Использование неправильного типа масла. Каждый вариатор требует масла с определенными характеристиками. Использование масла, не соответствующего рекомендациям производителя, может привести к повреждению коробки передач. Важно сверяться с инструкцией по эксплуатации автомобиля и использовать масло с нужной вязкостью и составом.
5. Игнорирование необходимости замены масла. Масло в вариаторе не только теряет свой уровень, но и стареет. Оно со временем теряет свои смазочные и очищающие свойства, что может вызвать перегрев и износ системы. Рекомендуется менять масло согласно предписаниям производителя или через определенные интервалы пробега.
6. Недостаточная очистка щупа перед проверкой. Многократное использование грязного щупа может привести к ошибочным результатам. Перед каждой проверкой щуп необходимо тщательно протереть чистой тряпкой или бумажным полотенцем, чтобы избежать попадания загрязнений в масло.
Вопрос-ответ:
Как правильно проверить уровень масла в вариаторе?
Для проверки уровня масла в вариаторе, нужно сначала прогреть двигатель, чтобы масло стало жидким. Затем следует найти щуп или контрольную пробку, которые обычно находятся в верхней части коробки передач. После этого извлекаем щуп, очищаем его, вставляем обратно и проверяем уровень. Если масло ниже нормальной отметки, необходимо долить масло, подходящее для данной модели вариатора.
Что делать, если уровень масла в вариаторе слишком низкий?
Если уровень масла в вариаторе ниже нормы, важно как можно скорее долить масло, чтобы избежать повреждения коробки передач. При этом следует использовать только то масло, которое рекомендуется производителем для этой модели вариатора. Лучше всего проверить уровень масла, когда двигатель прогрет, так как это даст более точный результат.
Как часто нужно проверять уровень масла в вариаторной коробке передач?
Частота проверки уровня масла зависит от пробега автомобиля и условий эксплуатации. Рекомендуется проверять уровень масла каждые 10-15 тысяч километров или после каждого большого пробега, если вы часто ездите в тяжелых условиях (например, в пробках или в жаркую погоду). Однако всегда лучше следовать рекомендациям производителя, указанным в руководстве пользователя.
Можно ли проверить уровень масла в вариаторе без специального инструмента?
Для большинства моделей автомобиля, где проверка уровня масла проводится с помощью щупа или контрольной пробки, специальный инструмент не нужен. Однако, в некоторых случаях может понадобиться специальный насос для закачки масла, если доступ к пробке ограничен. Важно помнить, что для точной проверки уровня масла нужно выполнить ее на прогретом двигателе.
Как понять, что масло в вариаторе требует замены?
Если масло в вариаторе потемнело или имеет неприятный запах, это может свидетельствовать о его старении или загрязнении. Также стоит обратить внимание на изменения в работе коробки передач — если она начинает работать не плавно, появляются рывки или звуки, это может быть сигналом, что масло нужно заменить. Лучше всего менять масло по рекомендациям производителя, но обычно это делают каждые 30-50 тысяч километров.
