Дверной доводчик представляет собой механическое устройство, обеспечивающее автоматическое и контролируемое закрытие двери после её открытия. Основной элемент конструкции – гидравлический цилиндр с пружиной и системой каналов, по которым циркулирует масло. Перемещение поршня внутри цилиндра регулируется сопротивлением масла, создающим плавность движения двери.
Момент закрытия зависит от величины усилия сжатия пружины и скорости прохождения масла через клапаны. Большинство моделей оснащено двумя регулировочными винтами: один задаёт скорость основного закрытия, другой отвечает за финальную фазу доведения двери, когда она слегка притягивается к коробке. Эта функция критически важна для обеспечения плотного прижима полотна, особенно при использовании защёлок и замков.
Современные доводчики работают в диапазоне температур от -35 °C до +50 °C благодаря специальным маслам с низким коэффициентом вязкости. При монтаже важно учитывать направление открытия двери, тип крепления (верхний, нижний или скрытый), а также угол открывания – большинство устройств рассчитано на угол до 180 градусов. Неправильная установка или неверная регулировка может привести к преждевременному износу механизма или неравномерному закрытию.
Для обеспечения стабильной работы доводчика рекомендуется проводить регулярную проверку герметичности корпуса, наличия подтёков масла и состояния крепежа. При появлении посторонних звуков, рывков при движении или недостаточной скорости закрытия следует отрегулировать винты или заменить изношенные детали.
Какие механизмы входят в конструкцию доводчика
Поршень соединён с пружиной сжатия, играющей ключевую роль в возврате двери в исходное положение. Усилие пружины регулируется винтом, который позволяет изменять скорость закрытия и начальное усилие. В более сложных моделях предусмотрены два регулируемых клапана: один отвечает за основную скорость закрытия, другой – за окончательное притягивание створки (фаза доводки).
Система уплотнений и обратных клапанов обеспечивает герметичность и точное направление потока жидкости, предотвращая рывки или утечки. В некоторых моделях устанавливаются температурные компенсаторы, сохраняющие стабильность работы при перепадах температуры. Все механизмы работают в единой связке, обеспечивая контроль над каждой фазой движения двери.
Как поршень и пружина управляют закрытием двери
Поршень и пружина внутри доводчика формируют связку, отвечающую за контроль усилия и скорости закрытия двери. При открытии двери шток поршня смещается, сжимая пружину. Это сжатие запасает энергию, которая затем используется для плавного возвращения двери в закрытое положение.
Поршень перемещается в цилиндре, заполненном маслом. Его движение делит внутреннюю полость на две камеры. Масло протекает из одной камеры в другую через гидравлические каналы, скорость потока в которых регулируется встроенными клапанами. Это обеспечивает замедление движения поршня на различных этапах закрытия двери.
Пружина создает необходимое усилие возврата. Чем сильнее открыта дверь, тем больше сжатие пружины и, соответственно, тем большее усилие она развивает при обратном ходе. Это позволяет доводчику справляться даже с тяжелыми дверями.
Для точной настройки хода используются регулировочные винты. Один отвечает за скорость закрытия, другой – за фазу доводки на последнем участке. Неправильная регулировка может привести к слишком резкому или медленному закрытию, а также к повреждению фурнитуры.
Эффективность работы поршня и пружины зависит от герметичности корпуса и вязкости масла. При утечках или загустевании смазки возможны рывки и нестабильность в работе механизма. Рекомендуется периодически проверять состояние доводчика и при необходимости производить замену масла или всей конструкции.
Роль масла в работе гидравлического доводчика
Масло в гидравлическом доводчике выполняет ключевую функцию – оно передаёт усилие от поршня к механизмам, контролирующим скорость закрытия двери. Его вязкость непосредственно влияет на характеристики движения: при слишком жидком масле дверь будет захлопываться слишком быстро, при густом – закрытие станет вялым или неполным.
Через специальные дроссельные каналы масло перетекает из одной камеры цилиндра в другую, создавая гидравлическое сопротивление. Это сопротивление и замедляет движение поршня, позволяя точно регулировать ход двери. Количество и сечение каналов, а также свойства масла определяют динамику закрытия в разных климатических условиях.
Важно использовать масло, рекомендованное производителем доводчика. Неподходящий состав может вызвать утечку через уплотнения или нарушение герметичности. Особенно критична температурная стабильность: при пониженных температурах некачественное масло густеет, а при повышенных – теряет вязкость, что сказывается на управляемости закрытия.
Для обеспечения долговечной работы доводчика масло должно обладать антикоррозионными и противоизносными свойствами. При появлении подтёков или изменении поведения доводчика необходимо проверить уровень и состояние масла, а также герметичность корпуса. Регулярный контроль позволяет избежать заклиниваний и продлить срок службы устройства.

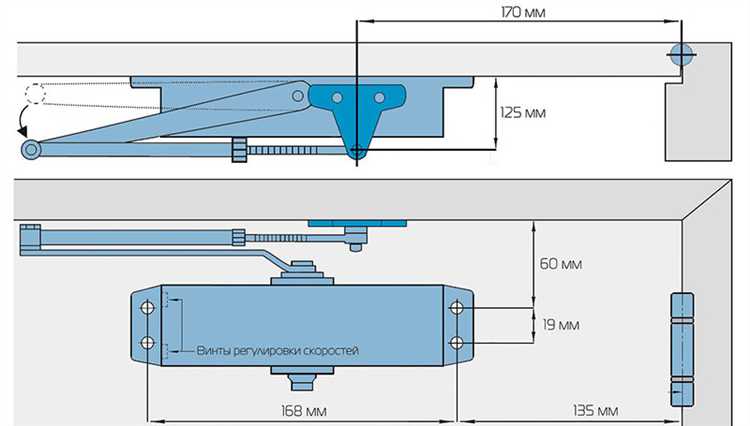

Как регулируется скорость закрытия и доводки двери
Скорость закрытия двери и финального притвора (доводки) в гидравлическом доводчике регулируется с помощью винтовых клапанов, встроенных в корпус устройства. Каждый клапан управляет потоком масла в определённой фазе движения двери, изменяя сопротивление внутри гидросистемы.
- Первый клапан отвечает за основную скорость закрытия – от полностью открытого положения до примерно 15° перед закрытием. Он регулирует общий темп хода двери.
- Второй клапан управляет скоростью доводки – от 15° до полного закрытия. Эта фаза важна для плотного притвора без удара и шума.
Регулировка осуществляется вручную с помощью отвертки. Поворот винта по часовой стрелке уменьшает скорость (уменьшая проходное сечение канала), а против часовой – увеличивает. При этом важно:
- Не выкручивать винты полностью, чтобы не допустить утечки масла.
- Проверять эффект после каждого небольшого изменения, особенно при работе с доводкой.
- Учитывать температуру окружающей среды: при понижениях вязкость масла возрастает, и скорость снижается.
Некоторые модели оснащены дополнительным клапаном торможения открытия (backcheck), который предотвращает резкое распахивание двери в диапазоне 70–85°. Его также можно настраивать аналогичным образом.
Для точной настройки рекомендуется закрывать дверь несколько раз после каждого изменения, наблюдая за плавностью и равномерностью движения на всех этапах. Недопустимо, чтобы дверь останавливалась перед притвором или резко хлопала в конце – это указывает на неправильную регулировку второго клапана.
Что влияет на износ и срок службы доводчика
Износ доводчика напрямую зависит от частоты использования и силы нагрузки. В помещениях с высокой проходимостью, например, в общественных зданиях или подъездах многоквартирных домов, доводчики работают значительно чаще, чем в частных домах, что ускоряет старение компонентов.
Критичным фактором является масса и ширина двери. Превышение допустимых параметров, указанных в спецификации доводчика, приводит к постоянной перегрузке пружинного и поршневого механизмов, а также к ускоренному разрушению уплотнителей и направляющих.
Температурные колебания влияют на вязкость масла в гидросистеме. При отрицательных температурах масло густеет, что увеличивает сопротивление движущихся частей и способствует ускоренному износу. При высоких температурах, наоборот, масло теряет вязкость, ухудшая демпфирование и повышая нагрузку на поршень.
Нарушение герметичности корпуса или износ прокладок вызывает утечку масла, в результате чего доводчик теряет функциональность и выходит из строя. Даже незначительная течь значительно сокращает ресурс устройства.
Неправильная установка или регулировка приводит к перекосу тяг, неравномерной нагрузке и нештатной работе механизма. Это ускоряет износ зубчатой передачи, рычажного механизма и осей вращения.
Попадание пыли, влаги и агрессивных химических веществ внутрь корпуса при отсутствии антикоррозийной защиты также способствует разрушению внутренних компонентов. Особенно подвержены коррозии металлические части доводчиков, установленных снаружи зданий.
Продление срока службы обеспечивается регулярным техническим обслуживанием: проверкой герметичности, корректировкой скоростей закрытия и доводки, смазкой шарниров и очисткой от загрязнений. Пренебрежение этими мерами ускоряет выход из строя даже качественных моделей.

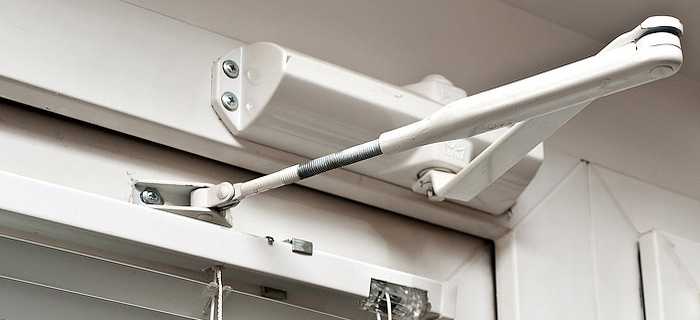

Чем отличается рычажный доводчик от скрытого
Рычажный доводчик устанавливается на поверхность двери и рамы, обычно сверху, и состоит из корпуса с гидравлическим механизмом и наружного рычага. Его видимая часть легко доступна для регулировки скорости закрытия и силы доводки. Такой доводчик подходит для дверей с высокими нагрузками, выдерживает интенсивную эксплуатацию и обеспечивает плавное закрытие благодаря встроенной пружине и регулируемому клапану.
Скрытый доводчик монтируется внутри полотна двери или в коробке, полностью скрываясь от внешнего взгляда. Его конструкция компактна, что позволяет сохранять эстетичный внешний вид помещения. Основной механизм также гидравлический, но с упрощённым или специально адаптированным рычажным приводом для внутреннего расположения. Скрытые доводчики чаще используются в легких межкомнатных дверях и дверях с меньшей проходимостью.
Рычажный доводчик проще в установке и обслуживании, он универсален и совместим с большинством стандартных дверей. Скрытый доводчик требует точного встраивания в конструкцию двери на этапе монтажа, что усложняет замену и регулировку после установки.
По техническим характеристикам рычажные доводчики обычно имеют больший диапазон усилий и более точную регулировку скорости, включая отдельные настройки для закрытия и доводки. Скрытые модели ограничены размерами и усилиями, что влияет на выбор дверей и условий эксплуатации.
Выбор между рычажным и скрытым доводчиком зависит от требований к дизайну, типу двери и интенсивности использования. Для входных и общественных дверей предпочтительнее рычажный доводчик, а для интерьерных помещений с акцентом на минимализм – скрытый.

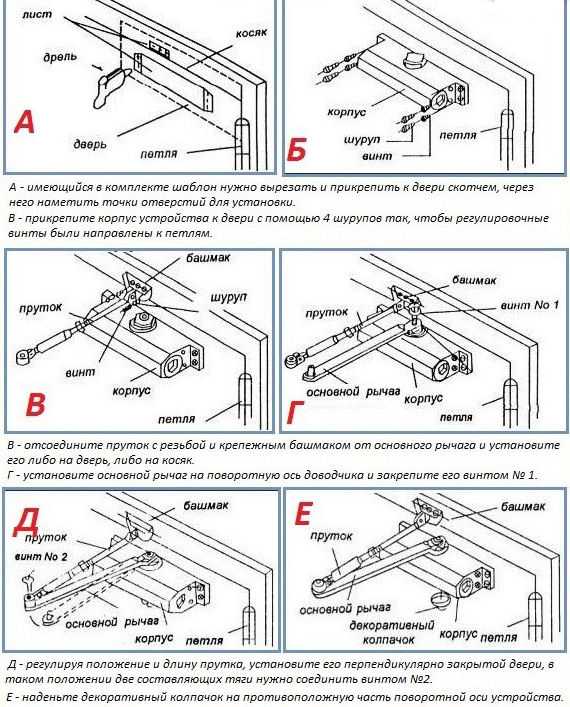

На что обращать внимание при установке доводчика
Правильный монтаж дверного доводчика обеспечивает его долговечность и корректную работу. При установке важно учитывать следующие параметры:
- Тип двери и вес: выбирайте доводчик с соответствующей мощностью, рассчитанной на вес и размеры двери. Слишком слабый доводчик не сможет обеспечить плавное закрытие, а слишком мощный может повредить конструкцию.
- Место установки: доводчик монтируется на раму или на полотно в зависимости от конструкции. Для тяжелых и широких дверей предпочтительнее использовать верхний монтаж на раму с рычажным механизмом.
- Направление открывания: необходимо уточнить сторону открывания двери (правое или левое), чтобы установить доводчик в правильной ориентации. Неправильная установка ведет к неравномерному давлению и быстрому износу.
- Крепежные элементы: используйте только рекомендованные производителем крепежи и соблюдайте затяжку болтов с нужным моментом, чтобы избежать деформации деталей и обеспечить надежность фиксации.
- Уровень двери: дверь должна быть строго вертикальна, без перекосов. При наличии зазоров или искривлений доводчик будет работать нестабильно, что ускорит износ и снизит эффективность.
- Регулировка скорости: после монтажа требуется тонкая настройка скорости закрывания и доводки с помощью регулировочных винтов. Пренебрежение этим шагом ведет к неправильной работе и повреждению уплотнителей.
- Температурные условия: выбирайте доводчик с маслом, адаптированным к температурному режиму помещения. При низких температурах вязкость масла меняется, что влияет на скорость закрывания.
- Проверка работоспособности: после установки необходимо провести не менее 20 циклов открывания и закрывания, чтобы убедиться в отсутствии посторонних шумов и плавности хода.
Соблюдение этих рекомендаций гарантирует корректное функционирование доводчика и увеличивает срок его службы.
Вопрос-ответ:
Как именно дверной доводчик регулирует скорость закрытия двери?
Дверной доводчик работает за счёт гидравлического механизма, где масло проходит через узкие каналы внутри корпуса. Регулировка скорости достигается изменением проходного сечения этих каналов с помощью винтовых регуляторов. Чем уже канал, тем медленнее проходит масло, и, соответственно, дверь закрывается медленнее. Обратное — при расширении канала масло проходит быстрее, дверь закрывается быстрее. Таким образом, можно настроить как общую скорость закрытия, так и отдельную скорость доводки — последнего этапа, когда дверь плавно захлопывается.
Почему после установки доводчика дверь иногда закрывается слишком резко или слишком медленно?
Если дверь закрывается резко, скорее всего, неправильно отрегулированы клапаны, которые контролируют проход масла. Недостаточное сопротивление масла приводит к быстрому движению поршня и резкому закрытию. Если дверь движется слишком медленно, значит клапаны сильно перекрыты, либо масло слишком густое (например, из-за низкой температуры). Кроме того, может быть неправильная установка рычага или смещение креплений, что нарушает работу доводчика. Важно точно настроить параметры под вес и размер двери.
Какие основные компоненты внутри доводчика обеспечивают его работу?
Внутри корпуса доводчика находится пружина и гидравлический поршень, погружённый в масло. Пружина создаёт силу, необходимую для возврата двери в закрытое положение. Поршень движется внутри цилиндра, масло при этом перетекает через регулируемые клапаны, которые контролируют скорость движения. Также есть рычажный механизм с шарнирами, который передаёт усилие от корпуса к двери. Все эти элементы взаимодействуют, чтобы дверь закрывалась плавно и с нужной скоростью.
Можно ли самостоятельно отрегулировать доводчик на металлической двери и что для этого нужно?
Самостоятельная регулировка возможна и обычно требует простых инструментов: плоской или крестообразной отвертки для настройки винтов клапанов. Сначала нужно определить, какой винт отвечает за скорость закрытия, а какой — за доводку (медленное завершение закрытия). Затем регулировать винты поочерёдно, закрывая и открывая дверь, чтобы добиться плавного движения без резких рывков. Важно не выкручивать винты слишком сильно, чтобы не повредить механизм. Перед началом лучше внимательно изучить инструкцию конкретной модели доводчика.
Почему дверной доводчик иногда начинает издавать шум при работе и что с этим делать?
Шумы могут возникать из-за недостатка смазки внутри механизма или попадания воздуха в гидравлическую систему, что влияет на равномерность движения масла. Также причиной может быть износ внутренних деталей или неправильная установка, вызывающая трение. Для устранения шума стоит проверить крепления, очистить и смазать подвижные части, а при необходимости обратиться к специалисту для обслуживания или замены масла. Игнорировать посторонние звуки не стоит, так как это может привести к поломке доводчика.
Как устроен и как работает дверной доводчик?
Дверной доводчик представляет собой механическое устройство, которое контролирует процесс закрытия двери. В основе его работы лежит гидравлический механизм с поршнем и пружиной внутри корпуса. При открытии двери поршень сжимает пружину и перемещает масло внутри камеры через регулируемые клапаны, что создает сопротивление. Это сопротивление замедляет движение двери, предотвращая резкое хлопанье. Когда дверь отпускают, сжатая пружина постепенно возвращает поршень в исходное положение, плавно закрывая дверь. Скорость закрытия регулируется изменением проходного сечения клапанов, что позволяет настроить процесс под разные условия эксплуатации.
