Отказ бензонасоса на ВАЗ 2110 приводит к полной остановке двигателя, так как без подачи топлива запуск и работа мотора невозможны. Диагностика этой неисправности требует последовательной проверки нескольких узлов – от реле и предохранителей до проводки и самого насоса. Важно учитывать, что признаки поломки могут быть схожими с другими неисправностями топливной системы, поэтому ошибки в определении причины нередки.
На ВАЗ 2110 используется электрический бензонасос, встроенный в модуль, установленный в баке. Он работает от напряжения 12 В и управляется через реле и блок ЭБУ. Одна из частых причин его отказа – перебои в электропитании. Например, при окислении контактов разъёма под задним сиденьем или при обрыве провода в цепи питания. Также нередки случаи выхода из строя самого реле, особенно при высокой температуре под капотом.
Нельзя исключать и механический износ самого насоса, особенно после 100–150 тысяч км пробега. Насос начинает терять давление, и мотор плохо заводится или глохнет при нагрузке. Если при включении зажигания не слышно характерного звука прокачки топлива, стоит сразу проверить наличие напряжения на клеммах и состояние массы. Использование мультиметра и контрольной лампы поможет точно установить, где именно нарушена цепь.
Также важно проверять фильтр тонкой очистки, установленный в модуле, и сетку на заборнике топлива. Засорение этих элементов приводит к снижению подачи топлива и перегреву насоса. Регулярная замена фильтрующих элементов каждые 30–40 тысяч км продлевает ресурс работы бензонасоса и снижает вероятность его выхода из строя.
Проверка предохранителя и реле бензонасоса
На ВАЗ 2110 питание бензонасоса осуществляется через предохранитель F3 (15 А) и реле К4, расположенные в монтажном блоке под капотом. Если насос не подаёт признаков работы, первым делом необходимо проверить именно эти элементы.
Предохранитель F3 отвечает за защиту цепи питания бензонасоса. Для его проверки достаточно визуального осмотра – перегоревшая перемычка внутри корпуса будет явно видна. При сомнениях рекомендуется воспользоваться мультиметром: при исправном предохранителе сопротивление должно быть близко к нулю.
Реле К4 срабатывает при включении зажигания и подаёт питание на насос. Для проверки его работоспособности можно поменять местами с заведомо исправным реле аналогичного типа из монтажного блока. Также можно прослушать щелчок при включении зажигания – его отсутствие указывает на возможную неисправность.
Контакты реле и гнезда в блоке должны быть чистыми и без следов окисления. При обнаружении коррозии или нагара соединения требуется зачистка и обработка контактной смазкой. Некачественный контакт способен привести к временному или полному пропаданию питания на бензонасос.
После замены предохранителя или реле стоит обязательно проверить, подаётся ли напряжение на насос. Для этого нужно измерить напряжение на контактах колодки у топливного модуля при включенном зажигании. Отсутствие питания свидетельствует о проблемах в проводке или неисправности других элементов цепи.
Диагностика питания на клеммах бензонасоса
Для проверки наличия питания на бензонасосе необходимо добраться до его разъёма, расположенного под задним сиденьем. Перед началом работ зажигание должно быть выключено, а АКБ желательно обесточить, чтобы избежать короткого замыкания.
Сначала визуально осматриваются клеммы и разъём на наличие окислов, следов перегрева или ослабленного контакта. При наличии загрязнений – зачистить контакты, при повреждении изоляции – заменить участок проводки.
Затем при помощи мультиметра в режиме измерения постоянного напряжения проверяется подача питания. Один щуп подключается к плюсовому контакту питания бензонасоса, второй – к массе автомобиля. Зажигание включается, и в течение нескольких секунд на клеммах должно появиться напряжение около 12 В. Если питание отсутствует, необходимо проверить реле и предохранитель, а также целостность проводки от реле до насоса.
Если напряжение есть, но насос не включается, нужно исключить обрыв внутри разъёма или неисправность самого бензонасоса. Также стоит проверить, подаётся ли «масса» на соответствующий контакт. Для этого щупы мультиметра подключаются между минусовой клеммой разъёма и корпусом автомобиля, а сопротивление должно быть близко к нулю (<1 Ом).
Дополнительно можно воспользоваться контрольной лампой – она помогает убедиться, что под нагрузкой напряжение на насос подаётся стабильно. Если при подключении лампа горит тускло или мигает, это указывает на повреждённую проводку или плохой контакт.
Неисправность кнопки аварийного отключения топлива
На ВАЗ 2110 установлена кнопка аварийного отключения подачи топлива, предназначенная для обесточивания бензонасоса при столкновении или резком ударе. Она находится в салоне, чаще всего под торпедой или около центрального тоннеля, в зависимости от года выпуска и комплектации.
При срабатывании кнопки питание на насос прекращается, даже если все остальные элементы цепи исправны. Кнопка может сработать самопроизвольно из-за вибрации, старения пружинного механизма или окисления внутренних контактов. В таких случаях бензонасос не включается при включении зажигания, отсутствует характерный звук запуска.
Проверка работоспособности кнопки начинается с визуального осмотра. Если кнопка «выпала» наружу – её необходимо нажать до упора, чтобы вернуть в рабочее положение. Если снаружи кнопка выглядит нормально, следует отключить разъём и прозвонить её контакты мультиметром в режиме прозвонки. При нажатой кнопке контакт должен замыкаться. Отсутствие прозвонки указывает на неисправность.
При выявлении дефекта кнопку следует заменить на новую – ремонт механизма ненадёжен. Обход кнопки путём перемычки допустим только в диагностических целях и не должен использоваться на постоянной основе из-за риска отсутствия отключения подачи топлива при ДТП.
После замены или возврата кнопки в исходное положение необходимо включить зажигание и убедиться, что бензонасос запускается. Если изменений нет, следует продолжить поиск причины в других участках цепи питания.
Проблемы с контактами и проводкой в районе бака
Соединения проводки на крышке топливного бака ВАЗ 2110 часто подвергаются воздействию влаги, коррозии и механическим повреждениям. Особенно уязвимы контакты разъёма, идущего к модулю бензонасоса. При потере плотности контактов насос может работать нестабильно или вовсе не включаться.
Первым делом необходимо проверить разъём на крышке топливного бака. Для этого снимите заднее сиденье, открутите крышку технологического люка и визуально осмотрите состояние разъёма. При наличии окислов или следов оплавления контактов требуется их зачистка и, при необходимости, замена разъёма. Контакты должны плотно фиксироваться – люфт или подгорание недопустимы.

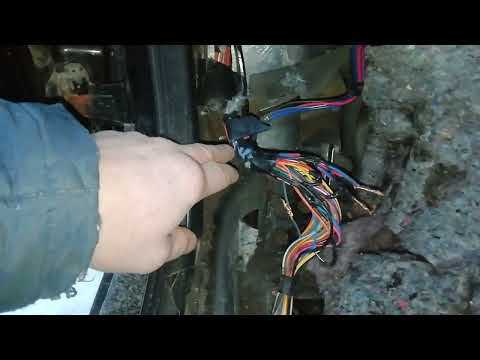

Также стоит проверить состояние проводов от реле и предохранительного блока до бензонасоса. Часто на этом участке встречаются обрывы внутри изоляции, особенно при старении проводки. Рекомендуется использовать мультиметр в режиме прозвонки, проверяя целостность каждого провода от реле до разъёма у бака. Отдельное внимание уделите массе: плохой контакт по «минусу» может имитировать отказ насоса.
Дополнительная зона риска – участок проводки под днищем автомобиля, где провода подвергаются воздействию грязи и реагентов. В случае трещин в изоляции возможны короткие замыкания. При обнаружении повреждённых участков рекомендуется полная замена провода с использованием термоусадочной изоляции и герметичных соединений.
Засорение сетки-фильтра на насосе
Сетка-фильтр, установленная на входе бензонасоса в топливный бак, предназначена для улавливания механических примесей и ржавчины из бензина. Со временем она забивается, особенно при эксплуатации автомобиля с загрязнённым баком или использованием топлива сомнительного качества.
Основной признак – снижение давления топлива в рампе или полное отсутствие подачи при включении зажигания. Насос может гудеть, но не прокачивать бензин. Диагностика начинается с замера давления на топливной рейке – если оно ниже нормы (менее 3 бар), велика вероятность засора сетки.
Для проверки требуется снять насосный модуль из бака. После демонтажа визуально оценивается состояние сетки. Чёрный налёт, частицы ржавчины или плёнка указывают на необходимость очистки. Фильтр очищается с помощью мягкой щётки и карбклинера или заменяется новым, если ткань повреждена или сильно изношена.
Также следует осмотреть внутреннюю поверхность бака фонариком – при наличии большого количества грязи и отложений его нужно промыть. Установка нового фильтра без очистки бака приведёт к повторному засору в кратчайшие сроки.
Регулярная проверка состояния сетки-фильтра при плановом обслуживании помогает избежать проблем с запуском и стабильностью работы двигателя.
Износ щеточного узла электродвигателя насоса
Щеточный узел – ключевая часть электродвигателя бензонасоса ВАЗ 2110, обеспечивающая контакт с коллектором. Со временем щетки стираются, что приводит к ухудшению проводимости и нестабильной работе насоса.
Основные признаки износа – прерывистая работа бензонасоса, характерный скрежет и снижение давления топлива. При сильном износе щетки не обеспечивают контакт, из-за чего мотор не запускается вовсе.
Проверка состояния щеток проводится после демонтажа насоса. Щетки обычно выполнены из графита и должны иметь длину не менее 5 мм. Если длина меньше, их необходимо заменить.
Кроме длины щеток, стоит осмотреть коллектор на наличие следов ожогов и износа, что может дополнительно влиять на работу узла. Очистка коллектора мелкой шкуркой улучшит контакт, но при сильных повреждениях требуется замена или ремонт ротора.
Рекомендации по обслуживанию включают своевременную замену щеток и проверку контактов электродвигателя при каждом снятии бензонасоса. Игнорирование износа приводит к перегреву и выходу из строя всего насоса.
Сбои в работе блока управления двигателем
Блок управления двигателем (ЭБУ) контролирует работу бензонасоса, подавая питание и команды на его включение. При сбоях в ЭБУ бензонасос может не получать сигнал для запуска, что приводит к отсутствию подачи топлива.
Основные причины неисправностей ЭБУ, влияющие на работу бензонасоса:
- Повреждение внутренних компонентов блока, вызванное перегревом, попаданием влаги или механическими воздействиями.
- Ошибки программного обеспечения, приводящие к некорректной логике управления топливной системой.
- Нарушение связи ЭБУ с датчиками (например, датчиком коленвала), из-за чего не срабатывает включение бензонасоса.
- Коррозия или окисление контактов и разъемов, ухудшающие передачу сигналов.
Для диагностики необходимо:
- Подключить диагностический сканер и проверить наличие ошибок, связанных с бензонасосом и цепями питания.
- Измерить напряжение на выходах ЭБУ, управляющих реле бензонасоса.
- Проверить состояние разъемов и проводки между ЭБУ и бензонасосом.
- При необходимости перепрошить или заменить блок управления.
Игнорирование сбоев ЭБУ может привести к нестабильной работе двигателя и преждевременному выходу из строя топливной системы.
Как отличить неисправность насоса от проблем с регулятором давления
Основная разница между неисправным бензонасосом и сбоями в работе регулятора давления заключается в характере подачи топлива и поведении системы при различных нагрузках.
- Признаки неисправности бензонасоса:
- Полное отсутствие подачи топлива или слабый напор при включении зажигания.
- Шумы или прерывания в работе насоса, слышимые при запуске.
- Падение давления топлива под нагрузкой, что вызывает затруднённый запуск или остановку двигателя.
- Отсутствие реакции на замер напряжения и тока насоса – при подаче питания двигатель насоса не работает или работает с перебоями.
- Признаки проблем с регулятором давления топлива:
- Перепады давления при постоянной работе насоса, что приводит к рывкам или нестабильной работе двигателя.
- Излишнее повышение или понижение давления, которое можно выявить только при замере манометром на топливной рампе.
- Появление запаха бензина из-за обратного сброса топлива в бак при нарушении герметичности регулятора.
- При отключении регулятора давление либо остаётся высоким, либо резко падает, что свидетельствует о неисправности мембраны или клапана.
Для точного разделения неисправностей необходимо:
- Измерить давление топлива на рампе при работающем двигателе с помощью манометра.
- Проверить стабильность напряжения и ток на бензонасосе, исключив проблемы с электропитанием.
- Визуально и тактильно оценить работу насоса (звуки, вибрации) при включении зажигания.
- Провести тест с временным отключением регулятора давления для оценки реакции давления и работы двигателя.
Если давление топлива отсутствует или слишком низкое сразу после включения, причина чаще всего в неисправном насосе. Если давление скачет, но насос при этом работает нормально, следует искать неисправность в регуляторе давления.
Вопрос-ответ:
Почему бензонасос на ВАЗ 2110 может не подавать топливо, хотя слышен его гул при включении зажигания?
Если при включении зажигания слышен звук работы бензонасоса, но топливо не поступает к двигателю, проблема может быть в засорении сетки-фильтра или топливных магистралей. Также причиной может быть неисправность регулятора давления топлива, из-за которой давление недостаточно для подачи бензина. Необходимо проверить фильтр и состояние трубок, а также измерить давление топлива манометром для точного определения причины.
Как проверить исправность предохранителя и реле бензонасоса на ВАЗ 2110?
Для проверки предохранителя сначала его следует вынуть и визуально осмотреть на наличие перегорания. Если внешний осмотр не выявил повреждений, лучше заменить предохранитель на заведомо рабочий. Реле бензонасоса можно проверить с помощью тестера или замены на аналогичное исправное реле. При работе исправного реле при включении зажигания должен прозвучать характерный щелчок, а на выходе появиться напряжение, питающее насос. Если напряжение отсутствует — проблема либо в реле, либо в проводке.
Может ли износ щеточного узла электродвигателя бензонасоса привести к его полной остановке?
Да, щеточный узел отвечает за контакт между питающим напряжением и ротором насоса. С течением времени щетки стираются, контакт становится прерывистым или вовсе отсутствует. В результате бензонасос может работать с перебоями или перестать работать полностью. В таких случаях необходима разборка насоса и замена щеток или весь насос целиком, если ремонт невозможен.
Что делать, если после замены бензонасоса ВАЗ 2110 насос не запускается?
В первую очередь стоит проверить правильность подключения нового насоса, целостность и качество контактов, а также наличие питания на его клеммах. Необходимо убедиться, что установлен предохранитель и реле в исправном состоянии. Кроме того, иногда встречается заводской брак или неисправность нового насоса, поэтому стоит проверить его отдельно на стенде или с помощью внешнего источника питания.
Как отличить проблемы с бензонасосом от неисправности блока управления двигателем на ВАЗ 2110?
Если бензонасос не работает, а питание на его клеммах есть, вероятна неисправность самого насоса или реле. Если питания нет, проблема может быть в электропроводке или в блоке управления двигателем (ЭБУ), который управляет включением реле насоса. Для проверки ЭБУ требуется диагностика через специальное оборудование. Также стоит проверить целостность проводки и наличие управляющих сигналов от ЭБУ к реле бензонасоса.
