Бумажный конденсатор представляет собой тип конденсатора, в котором в качестве диэлектрика используется слой бумаги, пропитанный специальным маслом или воском. Этот элемент широко используется в электрических цепях для сглаживания пульсаций, фильтрации сигналов и других задач. Важной особенностью бумажных конденсаторов является их сравнительно низкая стоимость и простота конструкции, что делает их востребованными в различных сферах, от бытовой электроники до промышленности.
Внутри устройства бумажного конденсатора расположены два металлических электрода, которые обеспечивают накопление электрического заряда. Эти электроды могут быть выполнены из алюминия или другого проводящего материала. Основной компонент, который отличает бумажный конденсатор от других типов, – это диэлектрик, которым служит многослойная бумага, обработанная для повышения изоляционных свойств. Благодаря такой конструкции, конденсатор способен работать при достаточно высоких напряжениях.
Кроме бумаги, для повышения производительности и долговечности устройства, в качестве дополнительных компонентов могут использоваться различные добавки, такие как масла или парафин. Эти вещества не только улучшат изоляционные свойства, но и способствуют снижению тепловых потерь во время работы устройства. Важно помнить, что бумажные конденсаторы, несмотря на свою дешевизну и доступность, имеют определенные ограничения по температурному режиму и сроку службы, что необходимо учитывать при их эксплуатации.
Как устроен бумажный конденсатор: основные компоненты
Первый компонент – это бумага, пропитанная маслом или воском для повышения диэлектрических свойств. Бумага служит не только изолятором, но и стабилизатором работы конденсатора при высоких температурах.
Второй компонент – металлические пластины, которые являются проводниками и располагаются по обеим сторонам бумажного диэлектрика. Эти пластины могут быть изготовлены из алюминия или других проводящих материалов, что влияет на электрическую ёмкость и эффективность устройства.
Каждая из металлических пластин покрыта слоем электролита, который помогает улучшить проводимость и предотвращает окисление. Это важно для долгосрочной стабильности и безопасности работы конденсатора.
Компактность и структура устройства обеспечивают его возможность работать в различных диапазонах напряжений. Кроме того, бумажный конденсатор имеет небольшие размеры и относительно низкую стоимость, что делает его подходящим для широкого спектра применения.
Материалы, используемые для изготовления бумаги конденсатора
Бумага, применяемая в бумажных конденсаторах, представляет собой специальный материал, обладающий высокой диэлектрической проницаемостью и стабильностью при высоких напряжениях. Основные компоненты, используемые для производства бумаги конденсатора, включают:
- Целлюлоза – главный материал, на основе которого изготавливается бумага. Она обладает хорошими диэлектрическими свойствами и высокой механической прочностью. Чистая целлюлоза часто используется для повышения срока службы конденсаторов.
- Микрокристаллический целлюлозный порошок – добавляется для улучшения диэлектрической прочности и создания более плотной структуры бумаги. Этот порошок также способствует улучшению удержания влаги в материале, что важно для долгосрочной эксплуатации конденсатора.
- Полиэстеровые волокна – иногда используются в качестве армирующего материала для придания бумаги дополнительной прочности. Эти волокна улучшают механическую стойкость и предотвращают возможные повреждения в процессе эксплуатации.
Для повышения устойчивости бумаги к воздействию влаги и температурных колебаний, могут применяться различные химические добавки. К примеру, бумаги могут быть пропитаны восковыми или силиконовыми составами, что улучшает их гидрофобные характеристики и продлевает срок службы устройства.
В процессе производства важно тщательно контролировать состав бумаги, поскольку от его качества зависит эффективность работы конденсатора, его рабочий ресурс и диэлектрическая прочность.
Роль бумажной изоляции в работе конденсатора
Бумажная изоляция в бумажных конденсаторах выполняет несколько ключевых функций, обеспечивая эффективность и надежность устройства. Основная её роль заключается в разделении электродов конденсатора, предотвращая их короткое замыкание при высоких напряжениях.
Кроме того, бумага служит диэлектриком, то есть материалом, который препятствует прохождению электрического тока. Это важно для сохранения емкости конденсатора и защиты от перегрева, который может возникнуть при пробое изоляции.
Одной из характеристик, определяющих эффективность бумажной изоляции, является её способность выдерживать определенное электрическое напряжение. Чем выше это значение, тем большую нагрузку может нести конденсатор. Высококачественная бумага позволяет уменьшить размеры устройства при сохранении его рабочих характеристик.
- Бумажная изоляция способствует увеличению стойкости конденсатора к механическим повреждениям, так как она обладает достаточной прочностью.
- Используемая для производства бумаги тканевая основа улучшает её прочностные характеристики и долговечность, что важно для продолжительного срока службы конденсатора.
- Особое значение имеет степень влажности бумаги, так как её излишек может снизить изоляционные свойства и повысить вероятность пробоя.
Таким образом, роль бумажной изоляции заключается не только в обеспечении физического разделения элементов конденсатора, но и в поддержке его электрических и механических характеристик, что напрямую влияет на долговечность и функциональность устройства.
Как влияет толщина бумаги на характеристики конденсатора
Толщина бумажной изоляции оказывает прямое влияние на ёмкость бумажного конденсатора. Увеличение толщины изоляции снижает ёмкость, так как бумага служит диэлектриком между обкладками, и чем больше её толщина, тем меньше пространство для накопления заряда. Это связано с тем, что диэлектрическая проницаемость бумаги остаётся постоянной, но расстояние между обкладками увеличивается.
Важным параметром является также предельное напряжение, которое может выдержать конденсатор. Более толстая бумага может повысить это напряжение, предотвращая пробой изоляции, что особенно важно для конденсаторов, работающих при высоких напряжениях.
Толщина бумаги влияет на время реакции и стабильность работы конденсатора при изменении внешних условий. Более толстая изоляция может привести к увеличению времени заряда и разряда, что может быть нежелательно в высокочастотных приложениях.
Рекомендуется учитывать оптимальную толщину бумаги в зависимости от предполагаемой области применения конденсатора. Например, для низкочастотных конденсаторов с малым напряжением подходящая толщина может быть меньше, чем для высоковольтных или высокочастотных моделей.
Типы электродов в бумажных конденсаторах и их особенности
В бумажных конденсаторах используются два основных типа электродов: металлические и углеродные. Оба типа имеют различные особенности, которые влияют на их применимость в разных условиях.
Металлические электроды чаще всего изготавливаются из алюминия или меди. Эти материалы обеспечивают хорошую проводимость и стойкость к окислению, что делает их предпочтительными для большинства бумажных конденсаторов. Электроды из алюминия широко распространены благодаря своей легкости и доступности, а также хорошей способности к нанесению защитных слоев окисла, который улучшает их изоляционные характеристики.
Углеродные электроды реже встречаются, но могут использоваться в конденсаторах с низким рабочим напряжением или в случаях, когда необходимо обеспечить стабильную работу в широком диапазоне температур. Углеродные покрытия часто применяются в сочетании с другими материалами, чтобы улучшить механическую прочность и долговечность конструкции.
Особенности применения металлических электродов: они обеспечивают более высокую проводимость, что важно для конденсаторов, работающих при высоких токах. Алюминий, например, образует окисную пленку, которая служит изолятором и предотвращает короткое замыкание. Это позволяет значительно увеличить срок службы конденсатора.
Особенности углеродных электродов: их основное преимущество – устойчивость к агрессивным химическим веществам и высокая термостойкость. Тем не менее, их проводимость ниже, чем у металлических, что ограничивает использование в высоковольтных или высокоэнергетических приложениях.
При выборе типа электрода необходимо учитывать рабочие условия, требования к долговечности и стоимость компонентов. Металлические электроды предпочтительны для большинства стандартных приложений, тогда как углеродные могут использоваться для специализированных задач.

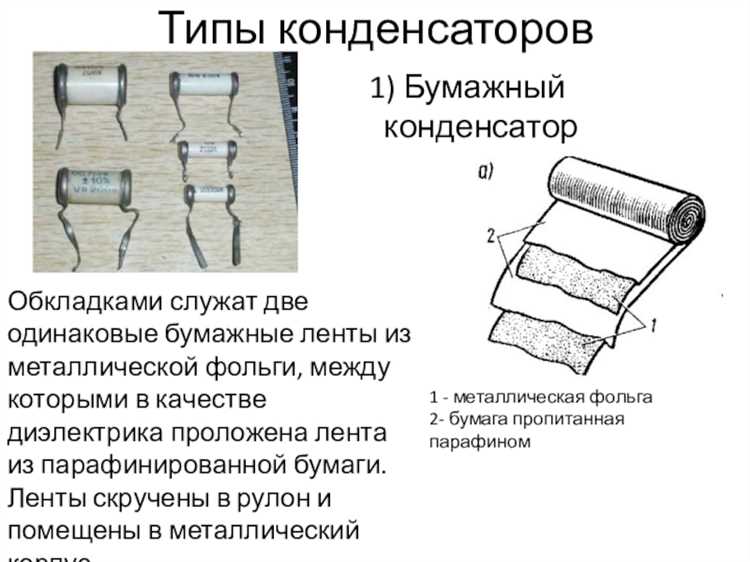

Процесс изготовления бумажного конденсатора
Процесс изготовления бумажного конденсатора включает несколько этапов, каждый из которых влияет на его электрические характеристики. Первый этап – подготовка основы для конденсатора. В качестве изоляционного материала используется специальная бумага, которая пропитывается маслами или восками для улучшения диэлектрических свойств. Этот этап важен для обеспечения высокого уровня изоляции и долговечности конденсатора.
Следующий этап – изготовление электродов. Обычно они представляют собой металлические фольги, которые могут быть изготовлены из алюминия или меди. Толщина фольги зависит от требуемой емкости конденсатора и его рабочей напряженности. Электроды накладываются на оба слоя бумаги, обеспечивая таким образом контакт с диэлектриком.
После размещения электродов, бумага с фольгой сворачивается в рулон, обеспечивая необходимую плотность и контакт между слоями. Рулон помещается в герметичную оболочку, которая защищает его от внешней среды и механических повреждений. Герметизация также препятствует выходу масла или воска, используемого для пропитки.
Завершающий этап – тестирование готовых конденсаторов. Каждый конденсатор проверяется на герметичность, наличие утечек и соответствие заявленным характеристикам. Только после этого изделие проходит проверку на долговечность и работоспособность при различных рабочих условиях.
Применение бумажных конденсаторов в различных сферах
Бумажные конденсаторы находят применение в различных отраслях, включая электротехнику, радиоэлектронную промышленность и автомобильную индустрию. В первую очередь их используют в устройствах, требующих низкой стоимости и хороших характеристик при работе на средних частотах.
В радиотехнике бумажные конденсаторы применяются в фильтрующих цепях для подавления высокочастотных помех. Они обеспечивают стабильность работы радиоаппаратуры и могут быть использованы в схемах, работающих на частотах до нескольких мегагерц. Такие конденсаторы востребованы в старых моделях радио и телевизионных устройств, где важна низкая стоимость и устойчивость к нагрузкам.
В автомобильной промышленности бумажные конденсаторы используются для фильтрации сигналов и в системах зажигания, а также в компонентах для защиты от электромагнитных помех. Их высокая стабильность и способность работать при разных температурных условиях делают их подходящими для эксплуатации в автомобильных схемах.
Конденсаторы на основе бумаги используются также в источниках бесперебойного питания (ИБП). Они обеспечивают надежную работу при средних уровнях напряжений и токов, не требуя высокой технологичности производства. Их применяют в системах, где критична экономия затрат на компоненты.
Кроме того, бумажные конденсаторы находят место в фильтрующих цепях питания для промышленных устройств, в том числе в схемах, использующих питание переменного тока. Их использование помогает стабилизировать напряжение и снижать шумы, что критично для работы чувствительных приборов.
Вопрос-ответ:
Что такое бумажный конденсатор и как он устроен?
Бумажный конденсатор — это элемент, использующий бумагу в качестве изолятора между двумя электродами. Он состоит из нескольких слоев бумаги, пропитанных диэлектрическим маслом, что позволяет увеличить его ёмкость и стойкость к высоким напряжениям. Внутри конденсатора один электрод располагается на поверхности бумаги, а второй — в другом слое, образуя систему с высоким диэлектрическим сопротивлением.
Какова роль бумажной изоляции в конденсаторе?
Бумажная изоляция в конденсаторе играет ключевую роль, обеспечивая разделение между электродами и предотвращая короткие замыкания. Она способствует улучшению характеристик конденсатора, таких как ёмкость и стабильность работы при различных температурных колебаниях и напряжениях. Бумага также служит в качестве проводника для пропитывающего масла, что увеличивает эффективность изоляции.
Какие материалы используются для изготовления бумаги в бумажных конденсаторах?
Для производства бумаги для бумажных конденсаторов применяются высококачественные целлюлозные волокна, которые обеспечивают необходимую прочность и стабильность. Бумага часто пропитывается специальным маслом, чтобы уменьшить потери энергии и повысить диэлектрическую проницаемость, что улучшает работу конденсатора в различных условиях.
Какие типы электродов используются в бумажных конденсаторах?
В бумажных конденсаторах применяются два основных типа электродов: металлические, часто из алюминия или меди, и графитовые. Металлические электроды обеспечивают отличную проводимость и устойчивость к коррозии, что делает их идеальными для долговременной работы. Графитовые электроды могут использоваться в специфических случаях, когда необходима высокая стойкость к внешним воздействиям.
Как толщина бумаги влияет на работу бумажного конденсатора?
Толщина бумаги в бумажном конденсаторе напрямую влияет на его ёмкость и рабочие характеристики. Чем толще бумага, тем больше площадь поверхности, на которой располагаются электроды, что позволяет увеличивать ёмкость. Однако, увеличение толщины также может снизить прочность изоляции, если не использовать подходящие пропиточные жидкости, поэтому важно соблюдать баланс.
