Установка магнитолы на Android требует не только точного подключения разъёмов, но и понимания особенностей взаимодействия с бортовой электросетью. Большинство моделей Android-устройств питаются от 12 В и используют стандартные ISO-разъёмы, однако во многих автомобилях применяются оригинальные схемы подключения, что требует адаптации переходников или ручной коммутации проводов.
Перед началом работ необходимо отключить минусовую клемму аккумулятора и убедиться в наличии схемы распиновки старой магнитолы. Это позволит избежать замыканий и неправильного подключения питания, подсветки, антенны и линий CAN-шины. Также важно проверить, поддерживает ли новая магнитола штатные кнопки на руле и подключение к камере заднего вида – для этого может потребоваться дополнительный CAN-модуль.
Монтаж Android-магнитолы включает подключение питания (постоянного и зажигания), аудиосигналов к динамикам, антенны, а также дополнительных линий – таких как входы USB, GPS, Wi-Fi и подключения к OBD2. При использовании нестандартной рамки или переходной панели необходимо соблюдать точные размеры и зазоры, чтобы избежать перекосов и дребезга при движении.
После установки рекомендуется обновить прошивку устройства до последней версии через Wi-Fi, выполнить калибровку сенсорного экрана и настроить интерфейс под марку автомобиля. Для стабильной работы полезно отключить автозапуск ненужных приложений и ограничить доступ к root-правам, если они активны по умолчанию.
Выбор совместимой модели магнитолы под марку автомобиля
Перед покупкой Android-магнитолы необходимо точно определить параметры совместимости с конкретной маркой и моделью автомобиля. Основное внимание следует уделить габаритам, разъёмам подключения и поддержке штатных функций.
Типоразмер – один из ключевых критериев. Большинство автомобилей используют стандарты 1 DIN или 2 DIN, но в ряде моделей встречаются уникальные форм-факторы. Например, в Toyota RAV4, VW Passat B7 и Renault Duster могут использоваться переходные рамки или адаптеры для корректной установки нестандартной магнитолы.
Важно учитывать совместимость с CAN-шиной автомобиля. В моделях BMW (серии E90, F30), Mercedes-Benz (W204, W212), а также VAG-группы (Skoda, VW, Audi) нередко требуется CAN-декодер, обеспечивающий сохранение управления с руля, отображение информации на штатном дисплее и работу парковочных сенсоров.
- Для автомобилей VAG рекомендуется выбирать магнитолы с интегрированным CAN-модулем и интерфейсом VW ISO Quadlock.
- Для моделей Toyota, Lexus, Mazda лучше подходят устройства с поддержкой штатного усилителя JBL и разъёмами Toyota 28 pin.
- Для автомобилей Kia и Hyundai обратите внимание на поддержку протоколов управления через кнопки руля без дополнительного блока.
Также стоит заранее уточнить наличие поддержки штатной камеры заднего вида, оригинального микрофона, GPS-антенны и штатных USB-разъёмов. В случае несоответствия потребуется использование дополнительных адаптеров, что увеличивает стоимость и усложняет установку.
Рекомендуется сверять модель магнитолы с техническими форумами, где пользователи делятся опытом установки в конкретную модель авто, указывая подходящие модификации и возможные проблемы. Особенно полезны отзывы владельцев на профильных площадках, таких как 4PDA, Drive2 и тематические сообщества в Telegram.

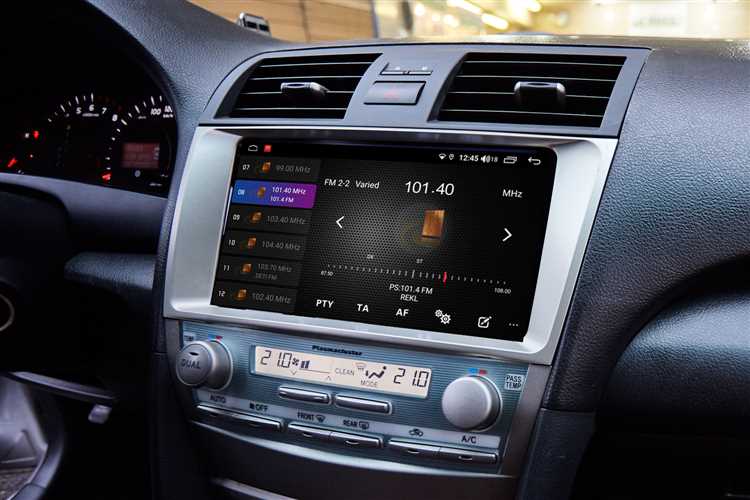

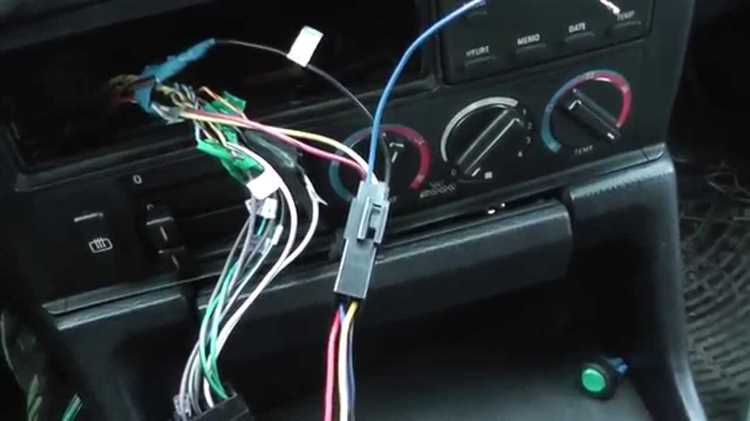

Особенности подключения питания и зажигания к Android-магнитоле
При установке Android-магнитолы особое внимание требуется уделить правильному подключению питания и сигнала зажигания. Неправильное подключение может привести к нестабильной работе устройства, разряду аккумулятора или поломке компонентов.

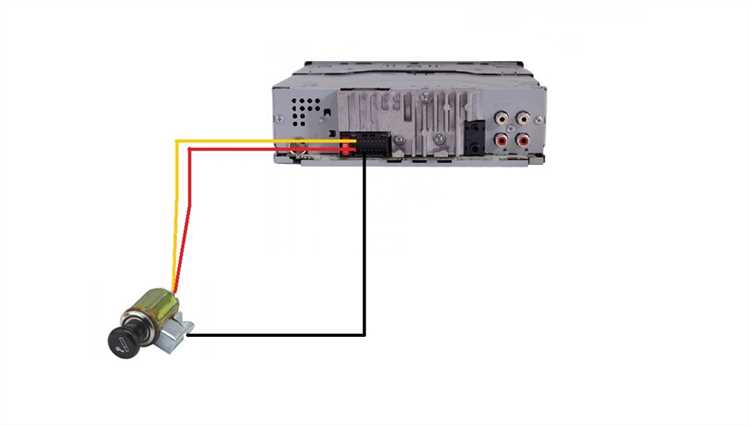

Питание магнитолы обычно подключается к клемме ACC (Accessory) и постоянному плюсу (B+). Постоянный плюс (желтый провод) отвечает за сохранение настроек и питания встроенной памяти, а ACC (красный провод) активирует устройство при включении зажигания. Оба провода следует подключать через предохранители номиналом 10–15 А для защиты цепей.
Важно убедиться, что ACC действительно пропадает при выключении зажигания. В некоторых автомобилях питание на этой линии может сохраняться в течение нескольких минут, что вызовет задержку отключения магнитолы. В таких случаях рекомендуется использовать реле, управляемое по сигналу IGN (зажигание), или подключение через блок задержки питания.
Отдельное внимание требует «масса» (черный провод). Она должна быть соединена с надёжной точкой заземления кузова автомобиля, очищенной от краски и ржавчины. Плохой контакт может вызывать помехи или самопроизвольные перезагрузки устройства.
При использовании переходных адаптеров ISO убедитесь, что пины соответствуют распиновке вашего автомобиля. В некоторых случаях потребуется ручная перекоммутация проводов в колодке или использование CAN-блока, особенно если автомобиль управляется через шину данных и не имеет отдельного провода ACC.
Для автомобилей с функцией старт-стоп или гибридных систем рекомендуется установка дополнительного стабилизатора питания 12В, так как напряжение в бортовой сети может проседать до 9–10В при запуске двигателя, что вызывает перезапуск магнитолы.
Соединение с акустической системой автомобиля
Перед подключением Android-магнитолы к акустической системе необходимо определить тип используемой разводки: активная или пассивная. В пассивной системе динамики подключаются напрямую к выходам усилителя магнитолы, в активной – через штатный внешний усилитель, требующий отдельного согласования по линейным выходам.
Если в автомобиле установлена пассивная система, подключение производится к разъему ISO или к аналогичному адаптеру, где каждый пин соответствует конкретному динамику: передний левый, передний правый, задний левый, задний правый. Цветовая маркировка проводов обычно стандартная: белые и серые – передние каналы, зеленые и фиолетовые – задние. Полярность также важна: полосатый провод – минус, однотонный – плюс.
Для автомобилей с активной акустической системой, например с заводским усилителем Bose, требуется подключение через линейные выходы RCA. В этом случае используется межблочный кабель и, при необходимости, адаптер CAN или отдельный блок согласования, обеспечивающий активацию усилителя и корректный уровень сигнала.
Особое внимание следует уделить сопротивлению динамиков. Android-магнитолы рассчитаны на нагрузку 4 Ом. Подключение к более низкому сопротивлению (например, 2 Ом) без дополнительного усилителя может привести к перегреву и выходу из строя аудиотракта.
Также рекомендуется проверять схему распиновки на конкретную модель автомобиля. В некоторых случаях, несмотря на стандартный ISO-разъем, могут отличаться назначения пинов, особенно в части управления усилителем (AMP-CON), сабвуфером или дополнительными колонками.
При наличии сабвуфера с отдельным питанием его подключение осуществляется через RCA-выход SUB OUT, а управление подачей питания – через провод REM или ANT CONT магнитолы.
Перед завершением монтажа обязательно проводится проверка всех каналов на правильность подключения и отсутствие фазовых искажений. Для этого удобно использовать тестовый звуковой трек с поочередной генерацией сигнала в каждом канале.
Настройка и подключение CAN-шины и адаптеров управления с руля
Подключение Android-магнитолы к CAN-шине автомобиля необходимо для интеграции с цифровыми системами, включая управление с рулевого колеса. Для корректной работы требуется совместимый CAN-адаптер, учитывающий модель автомобиля и год выпуска. Распространённые адаптеры – от производителей типа Canbus, Navinc, ACV, Incar, Carav – поставляются с конкретной прошивкой под платформу автомобиля.
CAN-адаптер должен быть подключён к магнитоле через специальный вход Key или CAN-in. Многие Android-магнитолы имеют отдельный порт с маркировкой CAN, к которому подсоединяется адаптер. При первом включении устройства следует проверить, чтобы в системных настройках магнитолы был выбран корректный CAN-протокол. Обычно он указывается в меню «Factory settings» под кодом (например, 8888 или 3368), где выбирается марка автомобиля из списка (например, «VW Active», «Toyota RZ», «Ford Focus 2012»).
Адаптеры для управления с рулевого колеса могут быть как частью CAN-модуля, так и отдельным устройством. В случае аналогового управления (без CAN) подключение осуществляется через провод KEY1 или KEY2, и обучение кнопок проводится вручную в интерфейсе магнитолы. Если же используется CAN-адаптер, то кнопки автоматически распознаются, и ручная настройка не требуется.
После подключения и выбора конфигурации рекомендуется протестировать каждую кнопку руля. В некоторых случаях возможно дублирование функций или отсутствие реакции, что требует смены прошивки CAN-модуля или замены адаптера. Также важно проверить совместимость уровня напряжения кнопок с входами магнитолы – особенно это актуально для нестандартных рулей или адаптеров без встроенной развязки.
Для стабильной работы CAN-интерфейса и рулевых команд следует обеспечить надёжное питание адаптера (часто требуется отдельное подключение к ACC и GND) и исключить длинные экранированные провода без заземления, которые могут создавать помехи в сигнале.
Интеграция камеры заднего вида с Android-магнитолой
Для подключения камеры заднего вида необходимо, чтобы Android-магнитола поддерживала видеовход CVBS (обычно обозначен как «CAM-IN» или «REVERSE IN») и имела встроенный видеодекодер. Подключение производится через тюльпан-разъём, а сигнал включения камеры передаётся по управляющему проводу Reverse (обычно розового или фиолетового цвета).
Питание на камеру подаётся от лампы заднего хода, которая активируется при включении задней передачи. Рекомендуется использовать стабилизатор 12 В, так как скачки напряжения от лампы могут повредить камеру или вызвать помехи на экране. Минусовой провод подключается к массе кузова вблизи места установки камеры.
Для корректного отображения изображения необходимо в настройках магнитолы активировать режим заднего вида. В некоторых моделях возможна задержка или отсутствие автоматического переключения – в этом случае нужно вручную настроить задержку активации видеовхода или обновить прошивку головного устройства.
При установке парковочной камеры в номерную рамку или над номерным знаком важно отрегулировать угол наклона, чтобы в кадре присутствовала зона за автомобилем, но не было слепых зон. В большинстве случаев предпочтительно монтировать камеру в центр задней части, чтобы изображение совпадало с осью движения.
Если используется камера с разметкой, убедитесь, что она отключаемая или совпадает с цифровой разметкой магнитолы – иначе разметки могут дублироваться или не совпадать с реальной траекторией движения.
Для автомобилей с системой CAN потребуется CAN-бокс, поддерживающий передачу сигнала включения задней передачи. В противном случае автоматическое включение камеры при переключении на заднюю передачу работать не будет.
Настройка подключения к интернету через Wi-Fi, SIM-карту или модем
Для стабильного доступа к интернету Android-магнитолы поддерживают три основных способа подключения: через встроенный Wi-Fi-модуль, SIM-карту с поддержкой 4G/LTE и USB-модем. Каждый из вариантов требует точной настройки для оптимальной работы.
При подключении через Wi-Fi необходимо открыть настройки системы, перейти в раздел Wi-Fi, выбрать нужную сеть и ввести корректный пароль. Рекомендуется использовать частоты 2.4 ГГц для лучшего покрытия в салоне автомобиля. В случае нестабильного сигнала стоит проверить наличие помех или переключиться на другую точку доступа.
Использование SIM-карты требует установки в слот с поддержкой мобильного интернета. После установки карты нужно активировать передачу данных в настройках сети. При отсутствии автоматической настройки APN, параметры оператора вводятся вручную: точка доступа (APN), имя пользователя и пароль. Для работы 4G обязательно убедиться в поддержке магнитолой соответствующих частот и стандартов.
Подключение через USB-модем предполагает использование внешнего устройства с SIM-картой. Модем подключается к USB-порту магнитолы, после чего система должна распознать его как источник интернета. При необходимости следует установить драйвера или дополнительные настройки в разделе «Модем и точки доступа». Для корректной работы модема рекомендуется использовать официально поддерживаемые модели и проверять актуальность прошивки.
В любом случае, после настройки подключения стоит провести тест скорости и стабильности соединения. При слабом сигнале мобильного интернета полезно проверить расположение антенн или использовать внешние усилители сигнала. Правильная конфигурация и регулярное обновление программного обеспечения магнитолы обеспечат бесперебойный доступ к онлайн-сервисам и навигации.
Установка и обновление приложений через встроенный Android-интерфейс
Для установки приложений на Android-магнитолу используйте стандартный Google Play Маркет или альтернативные магазины приложений, если Play Маркет недоступен. Рекомендуется подключить магнитолу к интернету через Wi-Fi или мобильный модем для стабильной загрузки.
Основные шаги установки:
- Откройте Google Play Маркет через меню Android-магнитолы.
- Введите название нужного приложения в строку поиска.
- Выберите приложение и нажмите кнопку «Установить».
- Дождитесь завершения загрузки и установки.
Для обновления приложений:
- Перейдите в Google Play Маркет.
- Откройте раздел «Мои приложения и игры».
- Проверьте наличие доступных обновлений.
- Выберите приложения для обновления и подтвердите действие.
Автоматическое обновление можно включить в настройках Play Маркета, чтобы поддерживать приложения в актуальном состоянии без постоянного контроля.
При ограниченном интернете рекомендуется обновлять только критически важные приложения или использовать мобильный трафик с контролем расхода данных.
Для установки APK-файлов вручную через USB-накопитель или SD-карту необходимо разрешить установку из неизвестных источников в настройках безопасности Android-магнитолы. После копирования файла откройте его через файловый менеджер и подтвердите установку.
Регулярное обновление приложений важно для корректной работы мультимедийных функций, безопасности и совместимости с новыми версиями Android в магнитоле.
Вопрос-ответ:
Какие основные этапы подключения Android-магнитолы к электропитанию автомобиля?
Подключение начинается с определения проводов питания: обычно требуется постоянный плюс (питание от аккумулятора), плюс зажигания (питание при включенном ключе) и масса (минус). Постоянный плюс обеспечивает сохранение настроек, плюс зажигания – работу устройства при включенном автомобиле. Для защиты важно использовать предохранители. После подключения питания следует проверить стабильность напряжения и убедиться в корректной работе магнитолы перед закреплением и сборкой панели.
Как правильно интегрировать камеру заднего вида с Android-магнитолой?
Для подключения камеры заднего вида нужно подать видеосигнал с камеры на специальный вход магнитолы. Камера обычно подключается к заднему ходу, чтобы при включении передачи изображение автоматически выводилось на экран. Важно использовать качественный видео кабель и обеспечить надежное питание камеры, чаще всего от лампы заднего хода. После подключения необходимо проверить корректность отображения и настроить параметры изображения в меню магнитолы для лучшей видимости.
Какие способы настройки интернета доступны для Android-магнитолы в автомобиле?
Чаще всего используется подключение к Wi-Fi, например, через смартфон в режиме точки доступа. Также поддерживается работа с 3G/4G модемами, подключаемыми через USB, или встроенными SIM-картами, если магнитола оснащена слотом для них. При выборе способа учитывайте качество сигнала в поездках и тарифы оператора. Для стабильного соединения рекомендуется предварительно настроить автоматическое подключение и проверять обновления ПО магнитолы.
Какие сложности могут возникнуть при подключении CAN-шины к Android-магнитоле и как их решить?
CAN-шина используется для обмена данными между блоками управления автомобиля и магнитолой, например, для управления с руля. Основные сложности связаны с несовместимостью протоколов или разъемов. Чтобы избежать ошибок, важно подобрать подходящий адаптер и программное обеспечение, учитывающее марку и модель автомобиля. При подключении следует внимательно проверить распиновку, а после – провести калибровку функций управления через меню магнитолы или специализированные приложения.
