Как подключить реле на 12 вольт

Реле на 12 вольт широко применяются в автомобильной электрике и в системах с низковольтным питанием. Их задача – коммутировать цепи с током выше, чем может выдержать управляющий контакт. Например, реле позволяют безопасно включать фары, вентиляторы, насосы и другие мощные потребители с помощью слаботочного сигнала от кнопки или блока управления.

Типовая схема подключения реле включает четыре или пять контактов: 85 и 86 – управляющая обмотка, 30 – общий вход, 87 – нормально разомкнутый выход, а при наличии пятого контакта 87a – нормально замкнутый выход. Контакты 85 и 86 подключаются к управляющему сигналу и «массе», при этом важно учитывать полярность, если реле имеет встроенный диод. Контакт 30 соединяется с плюсовой линией питания через предохранитель, а контакт 87 – с нагрузкой.

Для стабильной работы реле необходимо обеспечить напряжение питания в пределах 11,5–13,5 В. Использование слишком тонких проводов или отсутствие предохранителя может привести к перегреву и повреждению схемы. При коммутации индуктивной нагрузки (например, электромотора) обязательно включение обратного диода параллельно управляющей обмотке для защиты от перенапряжений.

При установке реле важно учитывать место размещения: корпус должен быть защищён от влаги и пыли, особенно в моторном отсеке. Использование стандартных монтажных колодок облегчает подключение и упрощает последующее обслуживание. Надёжная фиксация проводов в клеммах исключает риск разрыва контакта во время эксплуатации.

Как устроено 12-вольтное реле и какие контакты в нём есть

12-вольтное электромеханическое реле представляет собой устройство, предназначенное для коммутации электрических цепей с использованием управляющего сигнала низкой мощности. Основу конструкции составляет электромагнит, якорь, возвратная пружина и контактная группа. При подаче напряжения на обмотку, создаётся магнитное поле, притягивающее якорь, что приводит к замыканию или размыканию контактов.

Контактная система реле включает следующие элементы:

• Нормально разомкнутый контакт (NO): контакт 87. Соединяется с нагрузкой, которая должна включаться при срабатывании реле. В замкнутом состоянии только при подаче напряжения на катушку.
• Нормально замкнутый контакт (NC): контакт 87а. Присутствует только в реле с переключающей группой. В нормальном состоянии соединён с общим контактом и размыкается при активации реле.
• Общий контакт (COM): контакт 30. Является точкой подключения питания или сигнала, который будет переключаться между контактами 87 и 87а в зависимости от состояния реле.

Большинство стандартных автомобильных реле имеют пятирожковую схему (контакты 30, 85, 86, 87 и 87а). В случае реле без NC-контакта (четырёхконтактное исполнение), используется только один выход на нагрузку – 87.

Для правильного подключения важно учитывать полярность катушки. Некоторые реле содержат встроенный диод для защиты от обратного тока, и при неправильном подключении они не будут работать. В таких случаях важно соблюдать схему: плюс к 86, минус к 85.

Понимание устройства реле и назначения каждого контакта необходимо для безопасного и корректного подключения в любых схемах: от автомобильных до промышленных.

Какие инструменты и материалы понадобятся для подключения реле

Для корректного и безопасного подключения 12-вольтного реле потребуется подготовить набор инструментов и материалов, обеспечивающих надёжный электрический контакт и защиту цепи от перегрузок.

Инструменты:

• Бокорезы – для обрезки проводов нужной длины.
• Стриппер – для снятия изоляции с проводников без повреждения жилы.
• Кримпер – для обжима клемм и наконечников на проводах.
• Отвёртка с изолированной ручкой – для фиксации зажимов и винтовых контактов.
• Мультиметр – для проверки напряжения, целостности цепи и правильности подключения.
• Паяльник (по необходимости) – для надёжной пайки соединений, если не используются обжимные клеммы.

Материалы:

• Провода с сечением от 0,75 до 2,5 мм² – в зависимости от тока, проходящего через реле. Например, для управления светодиодной лентой достаточно 0,75 мм², а для питания вентилятора – минимум 1,5 мм².
• Изолента ПВХ или термоусадочная трубка – для изоляции оголённых соединений.
• Предохранитель с держателем – обязателен для защиты цепи; номинал подбирается по потребляемому току нагрузки.
• Монтажная колодка или реле-держатель – для удобного и надёжного крепления реле на панели или в подкапотном пространстве.
• Клеммные наконечники – для соединения проводов с винтовыми зажимами при необходимости подключения к клеммной колодке.

Правильный выбор и подготовка этих инструментов и расходников позволяет избежать перегрева, падения напряжения и других проблем при эксплуатации реле.

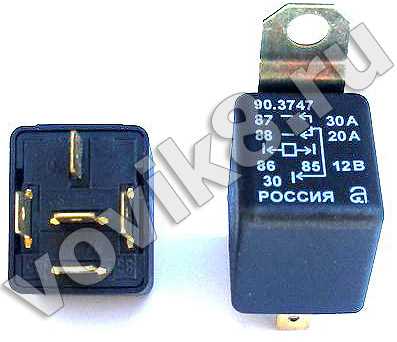

Назначение каждого контакта реле и как их распознать

Стандартное автомобильное реле на 12 В имеет четыре или пять контактов, каждый из которых выполняет строго определённую функцию. Чтобы правильно подключить реле, важно уметь точно определять эти контакты как визуально, так и по маркировке на корпусе.

Контакт с маркировкой 85 – это управляющий вход, к которому подаётся минус от цепи управления. Он подключается к массе или минусовому выходу управляющего устройства, например, кнопки или блока управления.

Контакт 86 – управляющий плюс. Сюда подаётся положительное напряжение 12 В при включении системы. Вместе с контактом 85 он замыкает катушку реле, создавая магнитное поле, которое замыкает силовую цепь.

Контакт 30 – общий силовой контакт. Через него проходит питание к нагрузке. Он соединяется напрямую с плюсом аккумулятора или другого источника питания через предохранитель.

Контакт 87 – нормально разомкнутый выход. При активации реле происходит замыкание между контактами 30 и 87, и ток начинает поступать к нагрузке. Именно этот контакт подаёт напряжение на исполнительное устройство, когда реле включено.

Контакт 87a (если он есть) – нормально замкнутый выход. При неактивном реле контакты 30 и 87a соединены между собой. Когда реле включается, эта связь разрывается. Используется в схемах, где нужно отключать один элемент при включении другого.

Для распознавания контактов можно ориентироваться по цифровой маркировке на корпусе реле, а также по схеме, часто нанесённой на его боковую сторону. Если маркировка отсутствует или стёрта, определить контакты можно мультиметром в режиме прозвонки: сопротивление между 85 и 86 будет порядка 60–100 Ом – это катушка. Между контактами 30 и 87а при неактивном реле будет контакт, а 30 и 87 будут разомкнуты.

Подключение реле к источнику питания и нагрузке

При подключении 12-вольтного реле важно правильно организовать схему, чтобы обеспечить его стабильную работу и исключить перегрузки. Обмотка катушки реле подключается к источнику постоянного тока 12 В через управляющее устройство (например, кнопку, транзистор или микроконтроллер). Один контакт катушки (обычно обозначен как 85) соединяется с минусом питания, а второй (контакт 86) – с плюсом через управляющий элемент.

Контакты 30, 87 и 87a относятся к коммутационной части реле. Контакт 30 подключается к плюсу питания от основного источника (аккумулятора или блока питания), рассчитанного на ту же нагрузку, которую реле будет включать. Контакт 87 соединяется с положительным входом нагрузки – например, лампы, вентилятора или электромагнита. Контакт 87a используется только в реле с нормально замкнутыми контактами, если требуется, чтобы нагрузка получала питание при отключённой катушке.

Все соединения должны быть выполнены проводами соответствующего сечения. Для нагрузки мощностью до 120 Вт (при 12 В это 10 А) рекомендуется использовать провод не тоньше 1,5 мм². Контакты реле должны быть зафиксированы в качественной колодке или надёжно обжаты клеммами, чтобы исключить нагрев и падение напряжения.

Дополнительно рекомендуется установить диод (например, 1N4007) между контактами 85 и 86, катодом к плюсу. Это защитит управляющую электронику от обратного напряжения при отключении реле.

Особенности подключения реле с управляющим сигналом от кнопки

При подключении реле на 12 вольт с управляющим сигналом от кнопки важно учитывать способ подачи сигнала – с фиксацией или без неё. В случае обычной кнопки без фиксации реле должно быть либо с фиксацией (например, бистабильное), либо схема должна включать триггер на логике или временную задержку.

Для защиты контактов кнопки и самого реле рекомендуется установить диод (например, 1N4007) параллельно катушке, катодом к плюсу. Это предотвращает обратный ток при размыкании контактов и защищает схему от выбросов напряжения.

Если предполагается кратковременное нажатие кнопки, но требуется, чтобы реле оставалось включённым до повторного нажатия, применяют схему самоблокировки. В ней задействуется нормально открытый контакт реле, который параллельно подключается к кнопке. После первого нажатия реле продолжает удерживать само себя, пока не разорвётся цепь – например, при помощи второй кнопки «Стоп».

При подключении нескольких кнопок или необходимости управления с разных точек используется логическая схема или реле с несколькими управляющими входами. Важно учитывать падение напряжения в длинных проводах и возможные наводки, особенно при управлении с дистанции более 2–3 метров – в этом случае применяют экранированный провод или оптопару для гальванической развязки.

Подключение через кнопку также удобно реализовывать в автомобильных или бытовых цепях, где управление реле выполняется вручную. Но при этом обязательно контролировать ток, проходящий через контакты кнопки: он не должен превышать допустимое значение, особенно если реле коммутирует мощную нагрузку напрямую.

Схема подключения реле с использованием предохранителя

Для обеспечения защиты электрической цепи и предотвращения повреждений реле и других компонентов необходимо включить предохранитель в цепь питания. Предохранитель устанавливается последовательно с плюсовым проводом, идущим от источника питания к контакту питания катушки реле или нагрузке.

Типично используется предохранитель на 10–15 А в зависимости от максимального тока нагрузки. Для маломощных цепей достаточно 5 А, для силовых реле с нагрузкой до 20 А – предохранитель на 15 А.

Нагрузка подключается к контактам коммутируемой цепи реле (обычно 30 и 87). Питание нагрузки поступает через контакт 30, а через замкнутый контакт 87 нагрузка получает питание при срабатывании реле.

Важно соблюдать правильное расположение предохранителя: он должен стоять как можно ближе к источнику питания, чтобы в случае короткого замыкания максимально эффективно прервать ток.

Дополнительно рекомендуется использовать диод параллельно катушке реле (анод к минусу, катод к плюсу) для защиты от напряжений обратной полярности и предотвращения повреждения управляющей электроники.

Как проверить работу реле после подключения

Для проверки правильности подключения и работоспособности реле понадобится мультиметр или тестер, а также контрольные приборы нагрузки.

1. Подключите питание реле согласно схеме и подайте управляющее напряжение на катушку.
2. Проверьте наличие напряжения на входных контактах реле мультиметром в режиме измерения постоянного напряжения.
3. Замерьте сопротивление между контактами переключения реле (обычно между общим и нормально открытым контактом). В состоянии без подачи питания сопротивление должно быть высоким (разрыв цепи).
4. При подаче управляющего сигнала сопротивление между общим и нормально открытым контактом должно резко упасть (замкнутая цепь).
5. Если реле срабатывает, вы услышите характерное щелчко – это подтверждение срабатывания механизма.
6. Проверьте нагрузку: подключите к выходу реле тестовую лампу или нагрузочный прибор, подайте питание на катушку и убедитесь, что нагрузка включается и отключается вместе с реле.
7. Повторите включение и отключение несколько раз для проверки стабильности срабатывания.

Если реле не срабатывает или нет изменений в сопротивлении, проверьте правильность подключения проводов и напряжение питания катушки.

При подозрении на неисправность используйте тестер для проверки целостности катушки реле (обычно сопротивление составляет от нескольких сотен до нескольких тысяч ом в зависимости от типа).

Также обратите внимание на правильность подключения клемм: 85 и 86 – катушка, 30 – общий контакт, 87 – нормально открытый, 87а – нормально закрытый (если есть).

Частые ошибки при подключении реле и как их избежать

Отсутствие предохранителя в цепи питания реле приводит к повреждению компонентов при коротком замыкании. Всегда устанавливайте предохранитель с номиналом, соответствующим потребляемому току нагрузки.

Подключение реле напрямую к выключателю без использования защитного диода вызывает скачки напряжения и преждевременный выход из строя катушки. В цепь управления необходимо добавить диод, например 1N4007, для защиты от обратных импульсов.

Использование проводов малого сечения приводит к нагреву и падению напряжения, что нарушает работу реле. Для подключения нагрузок с током выше 5 А рекомендуются провода с сечением не менее 1,5 мм².

Игнорирование правильного заземления корпуса реле снижает электробезопасность и увеличивает риск повреждения электронных компонентов. Корпус должен быть заземлен через соответствующий контакт или отдельный провод.

Несоблюдение полярности питания катушки реле в моделях с постоянным током может привести к некорректной работе или повреждению. Перед подключением измерьте напряжение и обратите внимание на знаки “+” и “−” на корпусе.

Подключение нескольких нагрузок к одному реле без расчёта допустимого тока часто приводит к перегрузке и выходу реле из строя. Распределяйте нагрузки по нескольким реле или используйте реле с запасом по току.

Недостаточная фиксация проводов и контактов вызывает ослабление соединений и перебои в работе. Используйте качественные клеммы и фиксируйте провода при монтаже.

Вопрос-ответ:

Как правильно определить контакты на 12-вольтовом реле для подключения?

На стандартном 12-вольтовом реле обычно четыре или пять контактов. Контакты катушки обозначаются цифрами 85 и 86 — они служат для управления срабатыванием реле при подаче напряжения 12 В. Контакты нагрузки — 30, 87 и иногда 87a. Контакт 30 — общий, к нему подключается питающий провод, 87 — нормально разомкнутый контакт, который замыкается при срабатывании реле. Контакт 87a (если есть) — нормально замкнутый, размыкается при срабатывании. Для точного определения контактов лучше использовать маркировку на корпусе или проверить тестером.

Какая схема подключения реле с предохранителем обеспечивает максимальную безопасность?

В схеме с предохранителем важно поставить его как можно ближе к источнику питания, обычно на плюсовом проводе, и до подключения реле. Это позволит защитить проводку и само реле от короткого замыкания и перегрузок. Предохранитель подбирают с номиналом, немного превышающим максимальный ток нагрузки. Управляющая цепь реле подключается отдельно, с использованием кнопки или выключателя, а нагрузка — через контакты 30 и 87 реле. Такой подход снижает риск повреждения электросистемы и облегчает диагностику при проблемах.

Можно ли подключать реле напрямую к аккумулятору без дополнительной защиты?

Подключение реле напрямую к аккумулятору без предохранителя или другого защитного устройства не рекомендуется. В случае короткого замыкания или неисправности ток может резко возрасти, что приведет к повреждению проводки, возгоранию или выходу из строя реле и других компонентов. Предохранитель служит защитным звеном и снижает риск опасных ситуаций. Поэтому даже при прямом подключении к аккумулятору обязательно устанавливайте предохранитель с подходящим номиналом.

Как проверить корректность работы реле после подключения в автомобиле?

Для проверки сначала отключите нагрузку, чтобы избежать повреждений. Подайте управляющий сигнал на катушку реле (контакты 85 и 86) с напряжением 12 В. С помощью мультиметра или тестера проверьте сопротивление между контактами 30 и 87: в состоянии покоя оно должно быть разомкнуто, а при срабатывании реле — замкнуто. Кроме того, при подключенной нагрузке можно услышать характерное щелканье реле при подаче сигнала. Если контакты не переключаются или нет щелчка, возможно, реле неисправно или есть ошибки в подключении.
