Как правильно поставить диск сцепления на д 245

Перед началом установки необходимо убедиться в совместимости диска сцепления с конкретной модификацией двигателя Д 245. На практике чаще всего применяется однодисковое сухое сцепление с наружным диаметром ведомого диска 240 мм и шлицевым соединением 10×29×35. Проверьте маркировку детали и соответствие по каталогу завода-изготовителя.

Монтаж начинается с демонтажа коробки передач. После отсоединения карданного вала, тросов и электроразъемов, коробка аккуратно сдвигается назад для доступа к корзине сцепления. Обратите внимание на состояние направляющей втулки, первичного вала и выжимного подшипника – при наличии износа или люфта эти элементы также подлежат замене.

Перед установкой нового диска необходимо очистить маховик и нажимной диск от загрязнений и следов масла. Используйте неагрессивный обезжириватель. Ведомый диск устанавливается так, чтобы демпферные пружины были обращены в сторону коробки передач. Центровка осуществляется при помощи специальной оправки, соответствующей диаметру и числу шлицов вала.

После правильной установки диска и прижимного механизма затяжка болтов корзины производится равномерно по диагонали, с соблюдением рекомендуемого момента (в пределах 20–25 Н·м). При перекосе корзины возникает риск биения и неравномерного износа диска. По завершении установки проверяется свободный ход педали сцепления и отсутствие заеданий.

Какой диск сцепления выбрать для Д 245 с учетом модификации двигателя

При выборе диска сцепления для двигателя Д 245 необходимо учитывать конкретную модификацию силовой установки, а также тип трансмиссии и условия эксплуатации. Разные версии Д 245 могут отличаться как по посадочным размерам маховика, так и по типу сцепления (однодисковое или двухдисковое, с демпфером или без).

Для базовых модификаций Д 245, устанавливаемых на тракторы МТЗ-82 или аналогичные машины, чаще всего используется однодисковое сцепление с наружным диаметром 280 мм и шлицевой ступицей 10×25×22 мм. Важно убедиться в соответствии не только геометрии, но и конструкции демпферного узла, особенно если агрегат эксплуатируется с частыми нагрузочными колебаниями.

Для модификаций Д 245 с турбонаддувом (например, Д 245.9, Д 245.12С) предпочтительнее выбирать усиленные сцепления с более прочными накладками и усиленной корзиной. Здесь применяются диски диаметром 300 мм и ступицей с увеличенной нагрузочной способностью, рассчитанные на повышенный крутящий момент.

На автомобилях, где используется Д 245 в составе трансмиссии ЗИЛ, ГАЗ или МАЗ (в зависимости от модели), может потребоваться диск с другим шлицевым профилем (например, 10×32×35 мм), поэтому при подборе обязательно сверять маркировку старого диска или технические параметры сцепления, указанные в паспорте техники.

Если штатный диск сильно изнашивается или перегревается при стандартных условиях, стоит обратить внимание на варианты с керамическими или металлокерамическими накладками. Они рассчитаны на интенсивную эксплуатацию, но требуют осторожного обращения и правильной настройки при установке.

Перед покупкой рекомендуется точно определить:

марку и модификацию двигателя (например, Д 245.5, Д 245.7Е2 и т. д.);
тип сцепления, установленный на конкретной машине (однодисковое, двухдисковое, сухое, с демпфером);
шлицевое соединение и диаметр диска;
условия эксплуатации (город, сельское хозяйство, промышленное применение);
допустимую нагрузку по крутящему моменту.

Использование неподходящего диска может привести к неравномерному износу, пробуксовке и поломке корзины или маховика. Если нет уверенности в характеристиках старого сцепления, стоит демонтировать узел и провести точные замеры перед заказом нового диска.

Подготовка маховика и нажимного диска перед установкой

Перед установкой диска сцепления на двигатель Д 245 необходимо внимательно осмотреть поверхность маховика. Наличие кольцевых рисок, раковин или синеватого цвета указывает на перегрев и возможную деформацию. В таком случае маховик подлежит шлифовке на станке с сохранением плоскостности и биения не более 0,08 мм.

Очистка поверхности выполняется металлической щеткой или абразивом с последующим обезжириванием. Остатки масла, грязи или абразива приведут к пробуксовке сцепления и неравномерному износу накладок. Использовать следует только чистую ветошь и проверенные растворители, такие как ацетон или бензин «Галоша».

Поверхности прилегания нажимного диска к маховику и корзине необходимо проверить на отсутствие заусенцев и механических повреждений. Болты крепления корзины должны быть без следов вытяжки резьбы, допускается использование только оригинального крепежа.

Перед установкой нажимного диска его направляющие штифты и посадочные отверстия маховика смазываются тонким слоем графитовой смазки. Излишки необходимо удалить, чтобы предотвратить разбрызгивание при вращении.

Проверяется свободный ход лепестков диафрагменной пружины. При наличии отклонений по высоте более 0,5 мм требуется замена узла. Перекос пружины приводит к неравномерному прижатию ведомого диска и ускоренному износу.

Проверку и подготовку необходимо завершить установкой центровочного оправки в шлицы ведомого диска перед фиксацией корзины. Это гарантирует соосность компонентов сцепления относительно коленчатого вала.

Правильная ориентация ведомого диска при установке

При установке диска сцепления на двигатель Д 245 необходимо точно сориентировать ведомый диск по направлению выпуклой части ступицы. Эта часть должна быть обращена в сторону коробки передач, а не к маховику. Неверная ориентация приведёт к тому, что ступица упрётся в маховик, что затруднит или полностью исключит возможность нормальной работы сцепления.

Также стоит обратить внимание на маркировку на диске. У большинства производителей на металлической ступице указывается стрелкой или надписью, например: «Flywheel side» или «К маховику». Такие обозначения необходимо строго соблюдать.

Во время монтажа диск должен быть установлен строго по центру относительно направляющего отверстия коленчатого вала. Для этого применяют специальную центрующую оправку, соответствующую диаметру шлицев первичного вала коробки передач. Несовпадение осей затруднит последующую установку КПП.

Следует исключить попадание смазки на фрикционные накладки. При необходимости легкого смещения допускается поворот ведомого диска за ступицу, но без перекоса относительно плоскости маховика и нажимного диска.

После установки и затяжки корзины сцепления обязательно прокрутите маховик на 360° и убедитесь в отсутствии заеданий и биений. Правильная ориентация исключает перекосы, способствует равномерному прижатию и обеспечивает нормальный ход сцепления при эксплуатации.

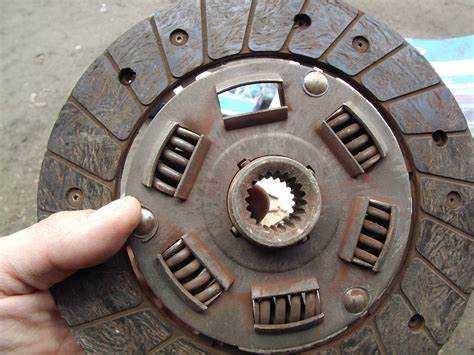

Как совместить шлицы диска с первичным валом коробки передач

Перед установкой необходимо убедиться, что ведомый диск соответствует профилю шлицев первичного вала. Несовпадение даже по небольшому параметру может привести к заклиниванию или невозможности установки.

Диск сцепления устанавливается на направляющий инструмент или первичный вал с учетом правильной ориентации – ступица с выступом должна быть обращена в сторону коробки передач. Если используется центровочный шток, его диаметр должен точно совпадать с диаметром отверстия в коленвале.

Для совмещения шлицев диск необходимо подать строго по оси. Небольшое смещение в стороны приведёт к перекосу и затруднит соединение. При возникновении сопротивления не допускается применение силы – необходимо аккуратно прокрутить диск вокруг своей оси на несколько градусов, чтобы зубья заняли правильное положение относительно шлицев.

После совмещения шлицев диск должен свободно скользить по валу на небольшую глубину. Если наблюдается закусывание, нужно проверить наличие заусенцев, загрязнений или следов коррозии на поверхности шлицев. Допускается лёгкая обработка мелкой наждачной бумагой и последующее удаление пыли сжатым воздухом.

Перед финальной установкой рекомендуется нанести на шлицы тонкий слой графитовой или медной смазки – это упростит сборку и предотвратит прикипание ступицы в процессе эксплуатации. Избегать избыточного нанесения, чтобы исключить загрязнение фрикционных поверхностей.

Момент затяжки болтов корзины сцепления на Д 245

Для надежной фиксации нажимного диска на маховике двигателя Д 245 необходимо строго соблюдать момент затяжки крепёжных болтов. Превышение или занижение усилия может привести к деформации деталей сцепления, ослаблению соединения или поломке резьбы в маховике.

Завод-изготовитель рекомендует следующий момент затяжки:

болты крепления корзины сцепления – 25–30 Н·м;
при повторной установке рекомендуется использовать динамометрический ключ и новые болты, если на старых присутствуют следы вытяжки или повреждений.

Затяжку необходимо выполнять по схеме крест-накрест, чтобы равномерно распределить нагрузку на поверхность прижимного фланца. Очередность затягивания болтов:

Слегка наживить все болты вручную без усилия.
Произвести предварительную затяжку до 10 Н·м по диагонали.
Окончательная затяжка до 25–30 Н·м также по диагонали, по кругу в два подхода.

После затяжки рекомендуется прокрутить коленчатый вал вручную на 1–2 оборота и убедиться в отсутствии биения и перекоса корзины. Если наблюдается неравномерное прилегание, следует ослабить крепление, центрировать узел и повторить процедуру затяжки.

Проверка свободного хода и работы выжимного подшипника

Перед установкой диска сцепления на двигатель Д 245 необходимо проверить свободный ход выжимного подшипника. Для этого измерьте расстояние от корпуса выжимного подшипника до контактной поверхности вилки. Норма свободного хода составляет 3–5 мм. Если ход меньше, требуется регулировка или замена подшипника.

Проверка работы выжимного подшипника включает вращение его вручную. Подшипник должен вращаться свободно, без заеданий и шума. Наличие люфта в подшипнике допускается не более 0,1 мм. При обнаружении стука или сильного люфта подшипник подлежит замене.

Также обратите внимание на равномерность смазки и отсутствие следов коррозии на поверхности подшипника. При необходимости очистите и нанесите смазку, рекомендованную заводом-изготовителем.

После проверки свободного хода и работы выжимного подшипника необходимо убедиться, что он правильно установлен на вилку сцепления, чтобы избежать перекосов и преждевременного износа.

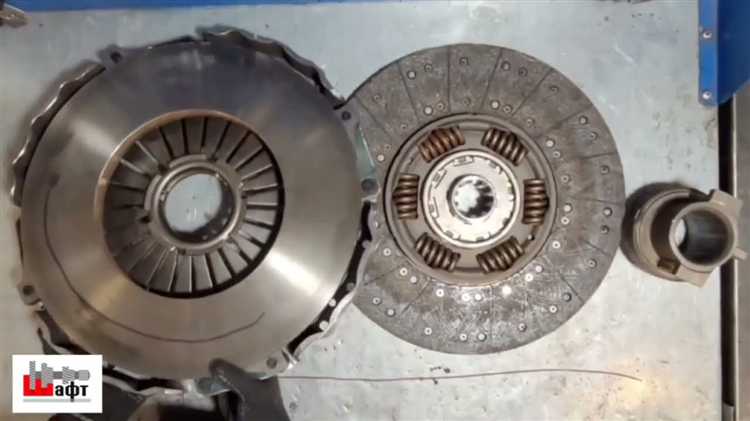

Как избежать биения и перекоса после сборки сцепления

Биение и перекос диска сцепления на двигателе Д 245 возникают в основном из-за неправильного центрирования и несоблюдения порядка затяжки крепежных элементов. Для исключения этих дефектов применяют следующие меры.

Использование центровочного приспособления. Перед установкой ведомого диска обязательно применяйте оправку, которая обеспечивает точное совмещение шлицевого отверстия диска с первичным валом коробки передач.
Очистка и проверка поверхности маховика. Поверхность маховика должна быть чистой, без загрязнений и задиров. При наличии деформаций или выработки требуется шлифовка или замена маховика.
Проверка плоскостности нажимного диска. Деталь должна прилегать ровно, без искривлений и деформаций. При обнаружении прогибов замените нажимной диск.
Равномерная затяжка болтов корзины сцепления. Затягивайте крепежные болты крест-накрест, постепенно увеличивая момент до рекомендуемого значения 70–90 Н·м (уточнять по технической документации). Это предотвращает перекос и обеспечивает равномерное давление.
Контроль за состоянием выжимного подшипника. Неправильная посадка или износ подшипника может вызвать перекос рычага сцепления и, как следствие, биение диска.
Проверка шлицев первичного вала и диска сцепления. Износ или загрязнение шлицев ухудшает центрирование и приводит к вибрациям.
Тестовое вращение первичного вала после сборки без нагрузки. Равномерное вращение без заеданий подтверждает правильность установки.

Соблюдение этих рекомендаций исключит биение и перекос сцепления после сборки на двигателе Д 245, обеспечивая надежную работу узла.

Вопрос-ответ:

Какие признаки указывают на неправильную установку диска сцепления на двигатель Д 245?

Если диск сцепления установлен с перекосом или смещением, при эксплуатации появляются вибрации в педали сцепления и рычаге переключения передач. Также может наблюдаться затрудненное включение передач или проскальзывание сцепления при нагрузке. Визуально заметен износ фрикционных накладок по краям или деформация ведомого диска. Такие симптомы сигнализируют о нарушениях при монтаже, требующих повторной проверки установки и совмещения шлицов.

Как правильно подготовить маховик перед установкой диска сцепления на двигатель Д 245?

Перед монтажом необходимо тщательно очистить маховик от масла, грязи и остатков старой прокладки. Поверхность должна быть ровной и без следов износа или раковин. При наличии зазубрин или царапин рекомендуется провести проточку маховика на станке. Также важно проверить отсутствие масляных подтеков со стороны сальников двигателя, так как это может привести к загрязнению диска и снижению срока службы сцепления.

Каким моментом затяжки должны фиксироваться болты корзины сцепления на двигателе Д 245?

Для двигателя Д 245 болты корзины сцепления рекомендуется затягивать с моментом 4,0–5,0 кгс·м (примерно 40–50 Н·м). Следует использовать динамометрический ключ, чтобы обеспечить равномерное и правильное крепление, что предотвратит деформацию нажимного диска и снизит риск возникновения биения при работе сцепления.

Как совместить шлицы диска сцепления с первичным валом коробки передач при установке на двигатель Д 245?

Для правильного совмещения шлицов необходимо использовать направляющую втулку или оправку, которая помогает удерживать диск сцепления строго по центру относительно маховика и первичного вала. Без такого инструмента диск может сдвинуться, что затруднит монтаж коробки передач. При отсутствии специальной оправки можно аккуратно надеть диск на вал и проверять свободный ход, избегая усилий, которые могут повредить шлицы или деформировать диск.
