Как вывести из строя электросчетчик меркурий

Электросчетчики серии «Меркурий» (в том числе модели 200, 230, 234 и др.) широко применяются в жилых и коммерческих объектах благодаря встроенным функциям самодиагностики, журналам событий и защите от несанкционированного вмешательства. Однако на практике нередки случаи, когда пользователи целенаправленно пытаются изменить показания или нарушить корректную работу устройства.

Среди наиболее часто используемых методов вмешательства – магнитное воздействие на токовые цепи, подключение перемычек в обход токовых катушек, а также вмешательство в схему измерительного трансформатора. Такие действия влекут за собой нарушение расчетов электроэнергии, но, как правило, оставляют следы, фиксируемые в журнале событий самого прибора. Модели Меркурий 230 и 234, в частности, записывают до 1024 событий с указанием точного времени и даты.

На практике установка постоянных магнитов может временно замедлить вращение диска (в случае индукционных счетчиков) или вызвать занижение показаний в электронных моделях. Однако производитель заранее предусмотрел защиту: встроенные герконы и датчики Холла фиксируют наличие магнитного поля и сохраняют это событие в памяти прибора. Попытка обнуления журнала возможна только через программное вмешательство при наличии мастер-доступа и специальных интерфейсных устройств, таких как оптопорт и ПО типа «Конфигуратор».

Любые попытки физического воздействия, например, повреждение пломбы корпуса или вскрытие задней крышки, немедленно фиксируются как вмешательство. Нарушение целостности корпуса также отражается в EEPROM-памяти. При проверке со стороны сетевой организации эти данные используются как основание для выставления расчетов по нормативам и наложения штрафов.

Для минимизации риска ложных срабатываний при использовании законных электромагнитных приборов вблизи счетчика (например, электродвигателей или сварочных аппаратов), рекомендуется соблюдать минимальную дистанцию не менее 1 метра. Установка счетчиков в металлический шкаф с экранирующими свойствами дополнительно защищает от случайных помех, но не спасает от попыток умышленного вмешательства.

Как физически блокировать работу считывающего элемента

Считывающий элемент в электросчетчиках серии «Меркурий» отвечает за фиксацию и передачу данных о потреблении электроэнергии. Вмешательство в его работу требует точного понимания конструкции прибора. Устройства серии 200 и 230, в зависимости от модификации, оснащены оптическими или индуктивными сенсорами, встроенными в герметичный корпус. Попытки физической блокировки связаны с рисками повреждения прибора и обнаружения факта вмешательства при последующей проверке.

Основные физические методы воздействия на считывающий модуль:

• Магнитное воздействие: использование неодимовых магнитов высокой плотности с размещением в точках чувствительности датчиков. Для моделей с экранировкой требуется подбор магнитов с остаточной индукцией от 1,2 Тл и выше. Однако большинство современных модификаций (например, Меркурий 231 AM-01) оснащены встроенными магниточувствительными датчиками, фиксирующими попытки влияния.
• Экран из ферромагнитного материала: временное наложение защитной пластины из пермаллоя или аналогичного сплава толщиной 0,5–1 мм с целью экранирования электромагнитных колебаний. Способ неэффективен при цифровом контроле внутреннего тактирования.
• Блокировка оптического канала: в моделях с ИК-считыванием возможно временное прерывание сигнала путём нанесения тонкого слоя диэлектрического состава (например, силиконовой пленки) на участок линзы. Применение ограничено, так как большинство устройств герметизировано и не позволяет внешнего доступа к оптическому каналу.
• Введение инородного элемента: для устаревших моделей возможна подача парафиносодержащих веществ через микрощели креплений корпуса, что может вызвать отказ оптосенсора. Метод сопряжён с высоким риском повреждения платы и обнаружения при визуальном осмотре.

Важно учитывать, что все методы физической блокировки считывания оставляют следы вмешательства. В современных счётчиках установлены средства внутреннего контроля: электронные метки вскрытия, датчики вскрытия корпуса, магнитные триггеры. Любое воздействие будет зафиксировано во внутреннем журнале событий и выявлено при дистанционном или плановом съёме показаний.

Методы воздействия на трансформаторы тока внутри корпуса

Трансформаторы тока внутри счетчиков Меркурий играют ключевую роль в измерении потребляемого тока. Воздействие на них требует точного понимания их конструкции и схемы подключения. Ниже представлены прикладные методы вмешательства, ориентированные на снижение показаний счетчика за счёт изменения работы трансформаторов тока.

• Изменение магнитного потока: размещение на корпусе мощных неодимовых магнитов с направленным полем способно повлиять на сердечники трансформаторов. Эффект выражается в частичной компенсации измеряемого тока. Рабочее расстояние не должно превышать 2–3 мм, иначе потери эффективности возрастают.
• Вмешательство через отверстия крепежа: в некоторых моделях корпуса имеются технологические отверстия рядом с местом установки ТТ. Через них возможно внедрение тонкой ферромагнитной пластины, изменяющей магнитную проницаемость окружающей среды.
• Локальный нагрев обмотки: кратковременное воздействие нагретым зондом на область ТТ приводит к нарушению параметров обмотки, временно снижая чувствительность трансформатора. Повторное применение приводит к деградации характеристик, выявляемой при проверке.
• Электрическая перегрузка: создание кратковременных импульсных токов в первичной обмотке может вызвать насыщение сердечника. В этом состоянии трансформатор искажает выходной сигнал, что приводит к заниженным показаниям учёта.

При любом воздействии необходимо учитывать конструктивные особенности конкретной модели счетчика. Современные модификации Меркурий оснащаются экранированными ТТ и цифровыми фильтрами, что делает грубые методы малоэффективными. Также следует учитывать возможное логирование аномалий и фиксацию внешних вмешательств во встроенной памяти устройства.

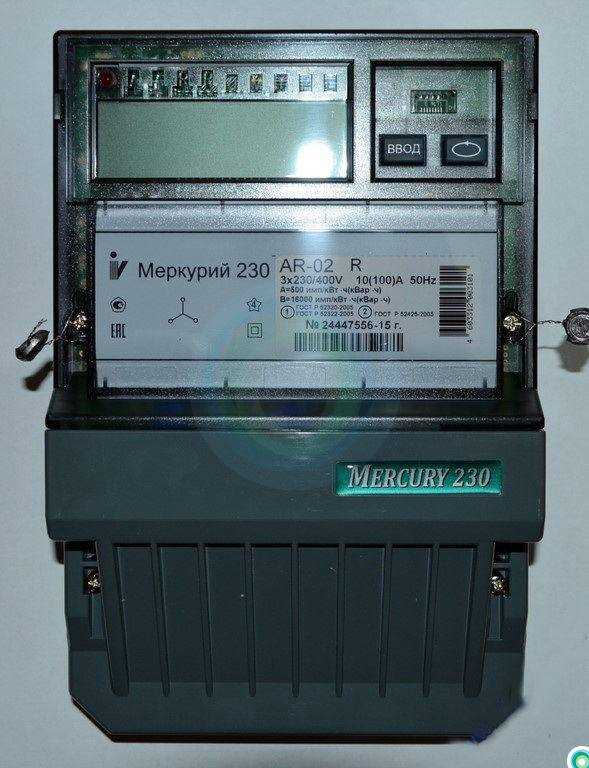

Влияние магнитов на показания счетчика Меркурий

Магниты, особенно неодимовые, оказывают воздействие на внутренние элементы электросчетчиков Меркурий, нарушая корректность учета потребленной электроэнергии. Основной мишенью становится измерительный трансформатор тока, работа которого может быть искажена при создании направленного внешнего магнитного поля.

На моделях с механическими элементами (например, Меркурий 201 или 230) магнит влияет на тормозной механизм и датчики вращения, замедляя диск и, как следствие, занижая показания. Эффект заметен при плотном прилегании магнита к определенной точке корпуса, чаще всего в районе счетного механизма или трансформатора.

На современных моделях с цифровой обработкой сигнала магнитное поле может приводить к сбоям в измерительной логике. Некоторые модификации, например, Меркурий 231, оснащены шунтирующими элементами и защитой от магнитного поля, но превышение определенного порога (обычно свыше 100 мТл) вызывает искажение импульсов тока, что снижает точность учета.

Важно учитывать, что использование магнитов оставляет физические следы: на корпусе появляются остаточные намагничивания, а внутренняя память фиксирует сбои в работе. Производители внедряют феррозонды и датчики магнитного поля, регистрирующие попытки вмешательства. После этого возможно автоматическое занесение события в журнал нарушений с последующим отказом от перерасчета при спорных ситуациях.

Для магнитного воздействия используется не только статичный контакт, но и короткие импульсы с перемещением магнита по корпусу. Это затрудняет обнаружение вмешательства, но требует точного знания конструкции конкретной модели и расположения чувствительных узлов.

Любые попытки применения магнитов сопряжены с высоким риском идентификации вмешательства. Современные счетчики Меркурий оснащаются функцией самодиагностики, фиксирующей отклонения в магнитном поле и изменении фазы сигнала.

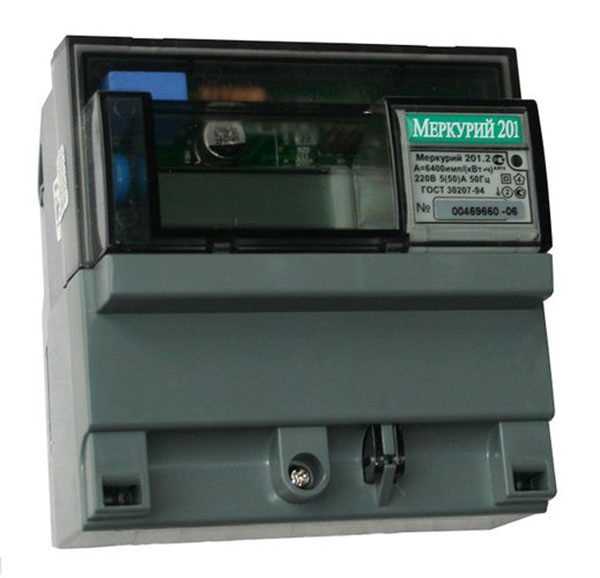

Подключение потребителей в обход измерительных цепей

Один из наиболее распространённых способов вмешательства в работу счётчика Меркурий – организация параллельного подключения нагрузки вне зоны контроля прибора. Суть метода заключается в том, чтобы часть потребителей подключить напрямую к фазным проводам до входа в измерительные цепи счётчика, минуя трансформаторы тока или шунты.

Особое внимание уделяется маскировке вмешательства. Для этого применяются съёмные клеммники, быстросъёмные муфты или временные перемычки, которые легко удаляются в случае визуальной проверки. Электропроводка может прокладываться внутри стен, под фальшпанелями или через технические короба, затрудняя обнаружение.

В трёхфазных схемах часто используется асимметричное подключение: одна из фаз нагружается в обход счётчика, тогда как остальные работают в штатном режиме. Это позволяет избежать подозрений при беглом анализе баланса фаз. Однако при наличии трансформаторов тока с общей нейтралью возможны несоответствия в показаниях, что создаёт риски автоматического выявления нарушения при помощи систем дистанционного мониторинга.

Для минимизации вероятности обнаружения нередко используется скрытая коммутация внутри электрощита, с использованием пломбируемых соединений, внешне не отличающихся от заводских. Кроме того, в некоторых случаях выполняется модификация заводской схемы подключения, чтобы изменить порядок прохождения тока через счётчик, сохранив при этом визуальную целостность соединений.

Следует учитывать, что любые такие действия оставляют электрические следы – характерные искажения токов, напряжений или перекосы фаз, которые могут быть выявлены при детальном анализе. Более того, современные модели Меркурий оснащаются функцией регистрации небаланса, обратного тока и событий вмешательства, что делает обход измерительных цепей всё более рискованным и легко фиксируемым при дистанционном или очном контроле.

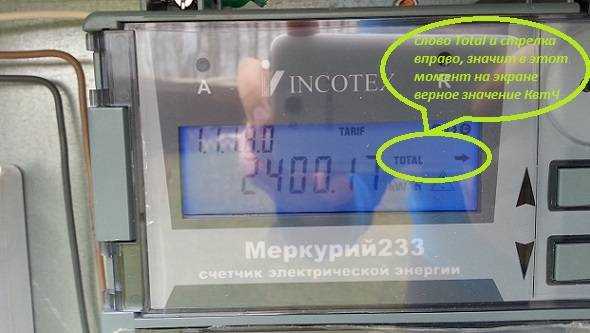

Использование дистанционного управления с помощью радиомодулей

Вмешательство в работу счетчиков «Меркурий» с применением радиомодулей осуществляется через интеграцию внешнего управляющего устройства, передающего команды по радиоканалу на модифицированный внутренний блок управления прибора. Обычно используется диапазон 433 МГц или 868 МГц, как наиболее распространённые в устройствах беспроводной связи.

Радиомодуль, установленный внутри корпуса счетчика, соединяется с его управляющей схемой, позволяя удалённо изменять режим работы прибора. Например, часто реализуется временное отключение учета активной энергии при помощи подачи короткого управляющего сигнала. Такой подход обеспечивает минимальную вероятность визуального обнаружения вмешательства.

Основное условие успешного внедрения – минимальное энергопотребление радиомодуля, чтобы он не вызывал сбоев в цепях питания самого счетчика. На практике применяются модули типа CC1101 или nRF905, интегрированные с микроконтроллером, который программируется для выполнения конкретных команд – блокировка, переключение режима или временное занижение показаний.

Передача сигнала осуществляется с использованием шифрования или псевдослучайной частотной модуляции, чтобы избежать перехвата или обнаружения работы устройства средствами радиоконтроля. Дальность действия может достигать 50–100 метров в условиях прямой видимости, что позволяет управлять счётчиком без необходимости физического доступа.

Для предотвращения обнаружения схемы важно использовать компактные платы, размещённые внутри заводского корпуса и маскированные под штатные элементы. При этом корпус счетчика вскрывается, пломбы удаляются и заменяются поддельными, зачастую с имитацией лазерной маркировки.

Недостатком метода является уязвимость при проведении радиотехнической экспертизы: анализ спектра и активных радиосигналов позволяет выявить наличие несанкционированного модуля. Кроме того, большинство современных моделей «Меркурий» регистрируют внутренние события, в том числе вмешательство в схему питания и сбои в передаче данных, что также может быть зафиксировано при анализе журнала событий.

Перепрошивка микроконтроллера и вмешательство в программное обеспечение

Перепрошивка микроконтроллера счетчика Меркурий предполагает полное или частичное изменение встроенного программного кода с целью искажения или блокировки регистрации потребляемой электроэнергии. Для выполнения этой операции требуется доступ к контактным площадкам микроконтроллера или внутренним интерфейсам, таким как JTAG или SPI, которые в большинстве моделей защищены аппаратными средствами или шифрованием.

Современные версии счетчиков Меркурий применяют защиту кода прошивки на уровне аппаратуры, включая контрольные суммы, криптографические подписи и уникальные идентификаторы прошивки. Любая попытка перепрошивки без корректного ключа приводит к переходу прибора в аварийный режим с последующей блокировкой записи данных. Однако существует ряд модифицированных прошивок и программных уязвимостей, позволяющих обойти такие проверки, что требует глубоких знаний в области микропроцессорной архитектуры и программирования на уровне ассемблера.

Программное вмешательство также может включать внедрение модифицированных алгоритмов обработки импульсов или искажение параметров учета через изменение таблиц калибровки. При успешной модификации счетчик начинает занижать суммарное энергопотребление, что затрудняет выявление вмешательства при стандартном визуальном контроле.

Для предотвращения перепрошивки и вмешательства применяются аппаратные средства защиты, включая пломбирование контактов, криптографическую проверку прошивки и ведение журналов событий с временными метками. Рекомендуется регулярно проводить контроль целостности ПО с использованием специализированных сервисных программ и диагностического оборудования, а также обеспечивать физическую защиту прибора от несанкционированного доступа.

В случае подозрения на вмешательство в программное обеспечение целесообразно провести полное аппаратно-программное тестирование с применением средств считывания защищенных областей памяти и анализа содержимого прошивки на предмет изменений. Использование официальных обновлений и сервисных процедур снижает риск успешного внедрения вредоносного кода.

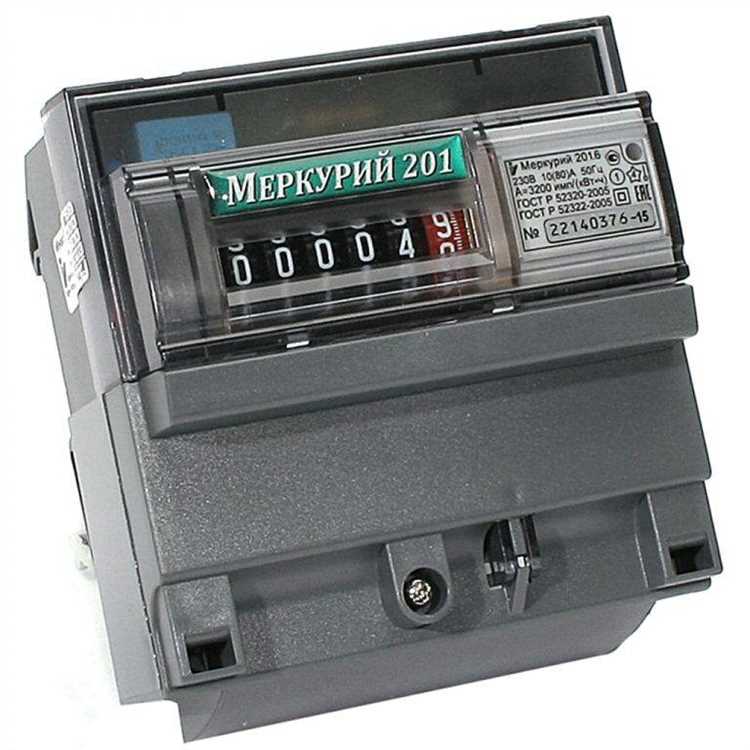

Ошибки в пломбировке как уязвимость для вмешательства

Одной из частых ошибок является неплотное закрепление пломбы. Свободно висящая или плохо зафиксированная пломба допускает её снятие без видимых повреждений. В результате злоумышленник может получить доступ к корпусу счетчика, не вызывая подозрений у контролирующих органов.

Некорректный выбор типа пломбы – еще одна уязвимость. Использование стандартных свинцовых пломб без дополнительной маркировки или уникального кода облегчает их подделку. Поддельные пломбы вставляются вместо оригинальных, что позволяет скрыть факт вскрытия.

Отсутствие систематической проверки пломб со сверкой их идентификаторов приводит к накоплению незамеченных нарушений. В частности, учетные службы, применяющие только визуальный осмотр без инструментальной проверки, пропускают попытки замены или повторной установки пломб.

Таблица ниже отражает типичные ошибки в пломбировке и их последствия для безопасности счетчика «Меркурий»:

Для минимизации рисков рекомендуется использовать пломбы с уникальной нумерацией и голографическими элементами защиты. Установка должна проводиться с соблюдением регламентов, исключающих наличие люфтов и с обязательной фиксацией всех потенциальных точек доступа.

Контролирующим организациям необходимо внедрять регулярные инструментальные проверки целостности пломб с применением специальных детекторов и магнитных сканеров, а также вести тщенный учет всех действий с пломбами, включая фотофиксацию и внесение данных в централизованную базу.

Какие данные сохраняются во внутреннем журнале событий

Внутренний журнал событий счетчиков Меркурий фиксирует ключевые операции и изменения состояния, влияющие на достоверность учета электроэнергии. В журнале содержатся записи о вскрытии корпуса, снятии или повреждении пломб, изменениях параметров конфигурации, а также попытках несанкционированного доступа к программному обеспечению.

Журнал регистрирует дату и время каждого события с точностью до секунд, что позволяет детально анализировать последовательность действий и выявлять подозрительные вмешательства. Также фиксируются показания счетчика на момент события, что дает возможность установить взаимосвязь между изменениями показаний и конкретными действиями.

Особое внимание уделяется событиям, связанным с изменением калибровочных коэффициентов и перепрошивкой микроконтроллера. Такие записи сопровождаются отметками о результатах проверок целостности и контроле цифровых подписей программного обеспечения. В случае обнаружения несовпадений фиксируется ошибка, которая сохраняется в журнале.

Журнал событий включает данные о сбоях питания и повторных запусках счетчика, что позволяет отличать попытки вмешательства от аварийных ситуаций. Кроме того, сохраняются сведения о работе радиомодулей и внешних интерфейсов, если счетчик оснащен средствами дистанционного управления и передачи данных.

Рекомендуется регулярно извлекать и анализировать данные внутреннего журнала событий с использованием специализированных средств диагностики. Это позволит своевременно выявлять нарушения и предотвращать фальсификацию показаний путем вмешательства в работу счетчика.

Вопрос-ответ:

Какие методы вмешательства чаще всего применяются для нарушения работы счетчика Меркурий?

Наиболее распространённые способы включают воздействие магнитами для искажения показаний, подключение обходных проводов, изменение программного обеспечения микроконтроллера, а также физическое повреждение или модификацию внутренних компонентов. Каждый из этих методов направлен на снижение фиксации реального потребления электроэнергии.

Как воздействие магнитов влияет на работу счётчика Меркурий и можно ли это обнаружить?

Сильные магниты создают помехи в работе трансформаторов тока или датчиков внутри прибора, что приводит к занижению или остановке учёта. Современные модели часто оснащены датчиками магнитных полей или фиксируют аномальные события в журнале, что позволяет выявить попытки такого вмешательства.

Какие данные фиксируются во внутреннем журнале событий счётчика при попытках вмешательства?

В журнал записываются события, связанные с попытками вскрытия корпуса, перебоями в электропитании, нестандартными параметрами сигналов с трансформаторов, а также изменение программного обеспечения. Анализ этих записей помогает выявить попытки несанкционированного воздействия.

Как можно обнаружить подключение потребителей в обход счётчика Меркурий?

Обходные подключения часто выявляются при помощи анализа токовых и фазовых характеристик, несоответствий между показаниями счётчика и реальным потреблением, а также при визуальном осмотре и проверке правильности подключения цепей. Кроме того, специальные приборы могут фиксировать нелегитимные токи, идущие в обход измерительного механизма.

Какие меры защиты счётчика Меркурий наиболее эффективны против вмешательства?

Применение пломб с защитой от вскрытия, использование моделей с защитными датчиками магнитного поля и регистратором событий, регулярные проверки с помощью диагностического оборудования, а также установка дополнительных защитных устройств и систем дистанционного контроля помогают значительно снизить риск успешного вмешательства в работу прибора.
