Обозначение 5МТ указывает на пятиступенчатую механическую коробку передач, где «5» – это количество скоростей, а «МТ» расшифровывается как Manual Transmission. Такая трансмиссия используется в автомобилях с ручным переключением передач и требует активного участия водителя при выборе нужной ступени.

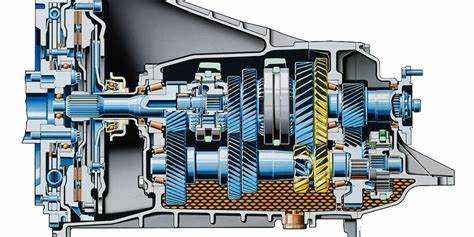

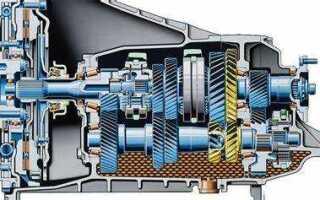

Конструкция 5МТ включает в себя сцепление, первичный и вторичный валы, набор шестерён, синхронизаторы, механизм переключения и картер. Передача крутящего момента происходит через нажатие на педаль сцепления, что временно разъединяет двигатель и трансмиссию, позволяя переключать передачи без повреждения зубчатых соединений.
Каждая из пяти передач обеспечивает определённое соотношение оборотов двигателя и скорости вращения ведущих колёс. Первые передачи служат для старта и движения на малых скоростях, последние – для движения на трассе с минимальной нагрузкой на двигатель. Задняя передача имеет отдельный набор шестерён, обеспечивающий обратное вращение выходного вала.
Для корректной работы 5МТ важно контролировать уровень и состояние трансмиссионного масла, а также следить за износом синхронизаторов и сцепления. При затруднённом переключении, вибрациях или посторонних звуках в области коробки рекомендуется провести диагностику, чтобы исключить повреждение механизма.
Что означает аббревиатура 5МТ и как расшифровывается
Обозначение 5МТ относится к типу механической коробки передач, где цифра 5 указывает на количество передач для движения вперёд, а буквы МТ расшифровываются как Manual Transmission, то есть механическая трансмиссия.
Такой тип коробки предполагает ручное переключение скоростей водителем с использованием сцепления. Пять ступеней позволяют более точно подбирать передаточное число в зависимости от условий движения: от трогания с места до движения на высокой скорости. Отсутствие шестой передачи чаще всего компенсируется подбором главной пары, рассчитанной на баланс между динамикой и экономичностью.
Коробки 5МТ часто устанавливаются на автомобили с небольшим и средним рабочим объёмом двигателя. Они менее сложны в обслуживании по сравнению с автоматическими аналогами и допускают ремонт отдельных компонентов. Ресурс таких коробок зависит от конструкции, стиля вождения и регулярности обслуживания, включая замену трансмиссионного масла.
Чем механическая коробка отличается от автоматической
Механическая коробка передач требует постоянного участия водителя в переключении передач. Передача крутящего момента осуществляется через жесткое соединение сцепления, которое размыкается при нажатии на педаль сцепления. Все действия – выбор передачи, выжим сцепления, момент переключения – зависят от водителя.
Автоматическая коробка выполняет эти функции без участия водителя. В конструкции используется гидротрансформатор, обеспечивающий плавную передачу момента и автоматическое переключение передач на основе данных о скорости, нагрузке и положении педали газа. Вместо сцепления используется гидравлическая муфта, которая снижает резкость при смене передач.
По затратам на обслуживание, механическая коробка требует меньше вложений: ниже стоимость ремонта, ниже цена сцепления, нет сложной электроники. Автоматические трансмиссии дороже как в ремонте, так и в замене жидкости (ATF), а ошибки в эксплуатации могут привести к перегреву и поломке гидроблока.
По расходу топлива, МКПП дает преимущество в экономичности – при условии грамотного вождения. Современные «автоматы» компенсируют разницу за счёт адаптивных алгоритмов и увеличенного числа передач, но на маломощных автомобилях преимущество остаётся за механикой.
По ресурсу механика может служить дольше, особенно при аккуратной езде и своевременной замене сцепления. Автоматическая коробка требует более точного соблюдения интервалов замены масла и условий эксплуатации, особенно в условиях пробок и резких стартов.
Выбор между МКПП и АКПП зависит от условий эксплуатации и предпочтений. Механика лучше подходит для тех, кто предпочитает контроль и простоту, а автомат – для тех, кто ценит комфорт и минимальное участие в управлении трансмиссией.
Принцип работы 5-ступенчатой механической коробки передач
5-ступенчатая механическая коробка передач использует систему зубчатых колес и синхронизаторов для изменения передаточного числа между двигателем и ведущими колесами. Основной элемент – первичный вал, получающий крутящий момент от двигателя через сцепление. Он передает вращение на вторичный вал через набор пар шестерён, каждая из которых соответствует определённой передаче.
На вторичном валу установлены пять передаточных пар шестерён, вращающихся свободно. Каждая пара обеспечивает фиксированное передаточное число. При выборе передачи водитель перемещает рычаг, связанный с вилками переключения. Эти вилки сдвигают муфты синхронизаторов, которые соединяют нужную шестерню с валом, передавая крутящий момент.
Синхронизаторы обеспечивают выравнивание скоростей вращения шестерни и вала перед соединением. Это позволяет избежать рывков и износа зубьев при переключении. Обратный ход осуществляется через отдельную шестерню заднего хода, которая изменяет направление вращения вторичного вала.
Передачи расположены по возрастающему принципу: от первой с максимальным крутящим моментом и наименьшей скоростью, до пятой – для движения на высокой скорости с пониженным числом оборотов двигателя. Такое распределение позволяет оптимизировать тягу и расход топлива в разных режимах движения.
При эксплуатации важно избегать резких переключений и не удерживать руку на рычаге. Это снижает нагрузку на синхронизаторы и продлевает срок службы механизма.
Какие основные узлы входят в состав 5МТ
Пятиступенчатая механическая коробка передач (5МТ) состоит из ряда конструктивных компонентов, каждый из которых выполняет строго определённую функцию. От правильной работы этих узлов зависит надёжность и точность переключения передач, а также долговечность всей трансмиссии.
Картер коробки передач – литой металлический корпус, в котором размещаются все механизмы. Он служит не только опорой для валов и шестерён, но и герметичной оболочкой для трансмиссионного масла.
Первичный вал – соединяется с двигателем через сцепление и передаёт крутящий момент на вторичный вал через шестерни. На первичном валу установлена шестерня постоянного зацепления.
Вторичный вал – вращается параллельно первичному и несёт на себе ведомые шестерни всех пяти передач и заднего хода. Крутящий момент передаётся от вторичного вала к ведущему валу главной передачи.
Промежуточный вал (если предусмотрен) – используется в некоторых конструкциях и обеспечивает трансляцию крутящего момента от первичного к вторичному валу через набор шестерён.
Шестерни передач – каждая передача имеет пару шестерён: ведущую (на первичном валу) и ведомую (на вторичном). Все шестерни, кроме первой и заднего хода, находятся в постоянном зацеплении и связаны с валами через муфты синхронизаторов.
Синхронизаторы – обеспечивают плавное включение передач, уравнивая скорости вращения шестерни и вала. В конструкции 5МТ обычно устанавливаются синхронизаторы на 1–5 передачи, но задний ход может не иметь синхронизатора.
Муфты включения передач – служат для жёсткой связи ведомой шестерни с валом. Муфта скользит по шлицам вала и входит в зацепление с выбранной шестернёй.
Механизм выбора и переключения передач – включает рычаг, штоки, вилки и фиксаторы. Обеспечивает перемещение муфт синхронизаторов по направляющим при переключении передач водителем.
Механизм заднего хода – включает в себя дополнительную промежуточную шестерню, которая изменяет направление вращения вторичного вала, обеспечивая движение автомобиля назад.
Подшипники и уплотнители – обеспечивают свободное вращение валов и предотвращают утечку масла из корпуса коробки передач.
Сальники – герметизируют выходы валов из картера и защищают внутреннее пространство от загрязнений и вытекания масла.
Для продления срока службы всех перечисленных компонентов рекомендуется использовать трансмиссионное масло, соответствующее спецификациям производителя, и контролировать его уровень при каждом техническом обслуживании.
Как выполняется переключение передач в коробке 5МТ
Переключение передач в механической коробке 5МТ осуществляется за счёт перемещения шестерён по валу с помощью вилок, управляемых рычагом переключения. Водитель напрямую влияет на выбор передачи, изменяя взаимное положение синхронизаторов и зубчатых колёс.
Основные этапы переключения:
- Водитель выжимает педаль сцепления, разъединяя двигатель и трансмиссию.
- Рычагом переключения выбирается нужная передача. При этом перемещается шток, связанный с определённой вилкой включения передачи.
- Вилка сдвигает синхронизатор, который сначала выравнивает угловую скорость валов, а затем соединяет зубчатое колесо с валом посредством шлицевого зацепления.
- После включения передачи водитель отпускает сцепление, вновь замыкая поток крутящего момента от двигателя к ведущим колёсам.
Синхронизаторы исключают рывки и износ зубьев при переходе между передачами. Каждый синхронизатор состоит из ступицы, муфты, блокирующего кольца и направляющих канавок. Они выравнивают скорость вращения до момента зацепления, обеспечивая плавное соединение элементов.
Для снижения износа и повышения точности рекомендуется:
- Полностью выжимать сцепление перед каждым переключением.
- Избегать резких движений рычага и переключения под нагрузкой.
- Не держать руку постоянно на рычаге, чтобы не нагружать вилки включения.
- Проводить плановую замену масла в коробке, ориентируясь на регламент производителя.
Какие неисправности характерны для 5МТ и как их распознать
Проблемы с подшипниками первичного или вторичного вала проявляются шумом при работе коробки, который усиливается с ростом оборотов двигателя. Такой гул указывает на необходимость замены подшипников во избежание дальнейших повреждений.
Выход из строя вилок переключения вызывает затруднённое включение передач или невозможность их выбора. Это проявляется в характерном «залипании» рычага и может сопровождаться щелчками и посторонними звуками.
Течь трансмиссионного масла указывает на износ сальников или прокладок. Следы масла под автомобилем или в области коробки – сигнал для проверки герметичности и своевременной замены уплотнителей.
Проблемы с сцеплением, связанные с коробкой, выражаются в пробуксовке или рывках при переключении передач. В таких случаях стоит проверить состояние корзины сцепления и механизм привода.
Регулярная диагностика и своевременное техническое обслуживание позволяют выявить неисправности на ранних стадиях. При появлении посторонних шумов, затруднённого переключения или подтекания масла рекомендуется провести проверку состояния коробки и заменить изношенные компоненты.
Вопрос-ответ:
Что означает аббревиатура 5МТ в контексте коробок передач?
5МТ расшифровывается как «5-ступенчатая механическая трансмиссия». Это тип коробки передач с пятью фиксированными передачами, управляемыми вручную с помощью рычага переключения и сцепления.
Как устроена коробка передач 5МТ и из каких основных частей она состоит?
В состав 5МТ входят корпус, вал входной и выходной, шестерни для каждой передачи, синхронизаторы, механизмы переключения и подшипники. Синхронизаторы обеспечивают плавное соединение шестерен при смене передачи, а механизм переключения передает движение от рычага к нужной шестерне.
Какие особенности переключения передач характерны для 5МТ?
Переключение передач происходит вручную при помощи сцепления и рычага переключения. Водитель выжимает сцепление, выбирает нужную передачу и плавно отпускает сцепление, обеспечивая передачу крутящего момента от двигателя к колесам через выбранную передачу.
Какие признаки указывают на неисправности в коробке 5МТ?
Типичными признаками становятся посторонние шумы при переключении, затрудненное включение передач, вибрации, проскальзывание сцепления или появление люфта в рычаге переключения. Эти симптомы требуют проверки и возможного ремонта деталей трансмиссии.
В чем отличие 5МТ от автоматической коробки передач?
5МТ требует участия водителя для выбора передач и управления сцеплением, в то время как автоматическая коробка самостоятельно меняет передачи без вмешательства водителя. Механическая коробка обычно проще по конструкции и дешевле в обслуживании, но требует навыков управления.
