Топливный фильтр на автомобилях Volvo S60 может находиться в разных местах в зависимости от поколения модели и типа двигателя. У версий с бензиновыми двигателями, выпущенных до 2009 года, фильтр обычно размещён под днищем кузова, рядом с топливным баком, со стороны пассажира. Он закреплён в металлическом кронштейне и подключён к топливопроводу через быстросъёмные фитинги.
На более новых моделях Volvo S60, начиная с поколения P3 (с 2010 года), топливный фильтр чаще всего интегрирован в модуль топливного насоса, расположенный внутри бака. Такое решение делает замену фильтра более трудоёмкой, поскольку требует доступа к баку через технологическое отверстие под задним сиденьем или демонтажа самого бака.
В дизельных модификациях Volvo S60 фильтр размещается под капотом, ближе к моторному щиту. Он заключён в пластиковый корпус и оборудован подогревом, что важно для холодного климата. Крепление фильтра может отличаться в зависимости от конкретного двигателя – D3, D4 или D5.
Перед заменой фильтра рекомендуется точно определить его тип и расположение по VIN-коду автомобиля, так как конструктивные различия между моделями даже одного поколения могут быть значительными. Использование неправильного фильтра или попытка заменить его без сброса давления в системе может привести к утечкам или повреждению топливной магистрали.

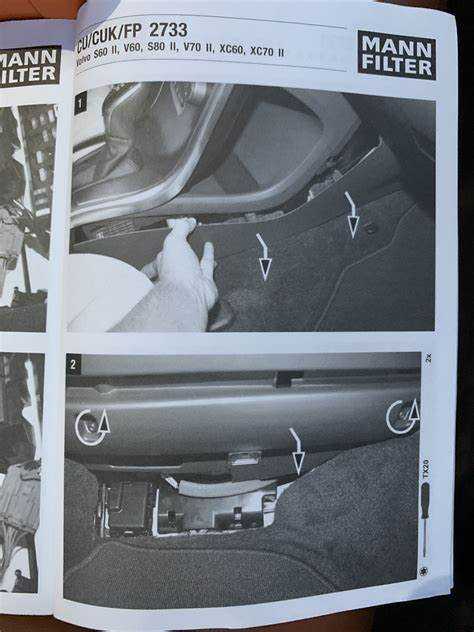

Где находится топливный фильтр на Volvo S60 с бензиновым двигателем
На большинстве бензиновых версий Volvo S60 топливный фильтр встроен в модуль топливного насоса, который размещается внутри бака. Это касается моделей второго поколения (с 2010 года) и более поздних. Фильтр представляет собой неотъемлемую часть насосного узла, и его замена отдельно не предусмотрена заводом-изготовителем.
Для доступа к модулю необходимо демонтировать заднее сиденье и открыть люк в полу кузова. Люк крепится с помощью винтов или защелок. Под ним находится крышка топливного насоса, соединенная с магистралями и электропроводкой. Работы требуют осторожности из-за наличия паров топлива и давления в системе.
На более ранних моделях Volvo S60 первого поколения (выпуск до 2009 года) фильтр может быть установлен вне бака – под днищем кузова, в районе заднего правого колеса. В этом случае его можно заменить отдельно, без демонтажа бака или насоса. Фильтр закреплен на держателе и подключен к магистралям с помощью быстросъемных соединений.
Перед проведением любых работ необходимо сбросить давление в топливной системе, отключить аккумулятор и использовать средства защиты. Рекомендуется предварительно уточнить точное расположение фильтра по VIN-коду, так как оно может отличаться в зависимости от модификации двигателя и года выпуска автомобиля.
Местоположение топливного фильтра на дизельных версиях Volvo S60
На дизельных модификациях Volvo S60 топливный фильтр расположен под днищем автомобиля, в районе заднего правого колеса. Он крепится к кузову в металлическом кронштейне и закрыт пластиковым защитным кожухом. Такой вариант размещения характерен для большинства моделей с двигателями D3, D4 и D5.
Для доступа к фильтру необходимо поднять автомобиль и обеспечить устойчивое положение. Демонтаж защиты требует использования стандартного набора инструментов: ключей Torx или шестигранников, в зависимости от года выпуска. Подключение осуществляется через быстросъемные топливные магистрали с фиксаторами, которые требуют аккуратного обращения во избежание повреждений.
Особенности замены: при замене фильтра на дизельных версиях Volvo S60 следует учитывать наличие системы подкачки топлива, особенно на более новых моделях. В большинстве случаев прокачка системы после замены не требуется, однако при затруднённом запуске двигателя рекомендуется использовать диагностическое оборудование или ручной насос для удаления воздуха из системы.
Рекомендовано проводить замену фильтра на холодном двигателе и заранее сбросить давление в топливной системе, открыв крышку топливного бака. Это снизит вероятность утечек при отсоединении магистралей.
Различия в расположении фильтра в зависимости от года выпуска
На моделях Volvo S60 первого поколения (2000–2009 гг.) с бензиновыми двигателями топливный фильтр обычно размещён под днищем, ближе к заднему правому колесу. Доступ к нему осуществляется со стороны нижней части автомобиля, фильтр закреплён на магистрали рядом с топливным баком.
На дизельных версиях того же периода фильтр чаще всего находится в моторном отсеке, с левой стороны, рядом с перегородкой. Он установлен вертикально, что облегчает доступ при замене.
Во втором поколении (2010–2018 гг.) изменения коснулись прежде всего бензиновых модификаций: фильтр стал частью топливного модуля, расположенного внутри бака. В таких случаях отдельная замена фильтра не предусмотрена – он обслуживается только в составе всей сборки.
На дизельных двигателях второго поколения фильтр по-прежнему установлен под капотом, но его размещение стало более компактным – чаще всего он находится между аккумулятором и блоком предохранителей. Обслуживание требует снятия защитного кожуха.
Начиная с третьего поколения (с 2019 года), для всех двигателей используется модульная система подачи топлива. Топливный фильтр встроен в бак, его конструкция не предполагает регулярной замены. Обслуживание проводится только при появлении признаков загрязнения или при снижении давления в системе.
При подборе фильтра и планировании обслуживания необходимо учитывать VIN-код и специфику двигателя, так как даже в рамках одного поколения могли применяться разные схемы установки в зависимости от комплектации и рынка поставки.

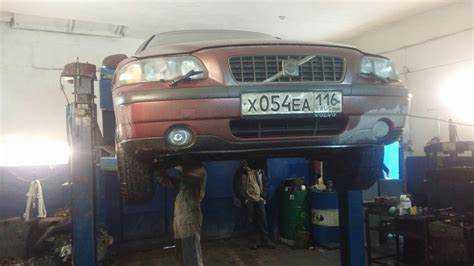

Как получить доступ к топливному фильтру под днищем автомобиля
На большинстве моделей Volvo S60 с топливным фильтром, размещённым под днищем, он располагается в районе заднего правого колеса, ближе к топливному баку. Для доступа потребуется домкрат, надёжные опоры и базовый набор инструментов.
1. Подготовка автомобиля: Установите автомобиль на ровную поверхность. Задействуйте стояночный тормоз. Поддомкратьте заднюю часть автомобиля и зафиксируйте на опорах. Перед началом работ отключите аккумулятор, чтобы исключить риск короткого замыкания или случайного запуска топливного насоса.
2. Снятие защитных элементов: В зоне расположения фильтра может находиться пластиковая защита. Для её демонтажа потребуется торцевой ключ или отвёртка, в зависимости от типа крепежа. Удалите крепления и аккуратно снимите защиту.
3. Поиск фильтра: Фильтр крепится к топливопроводу при помощи пластиковых или металлических фиксаторов. Он цилиндрической формы, с двумя подключёнными трубками – вход и выход топлива. Корпус может быть закрыт дополнительным кронштейном, который удерживается болтом или зажимами.
4. Доступ к соединениям: Перед отсоединением магистралей необходимо сбросить давление в топливной системе. Это делается через сервисный клапан на рампе или запуском двигателя с отключённым топливным насосом. После этого можно аккуратно отсоединить трубки, используя плоскую отвёртку или съёмник – в зависимости от типа соединений.
Не допускайте попадания топлива на горячие поверхности или электрические контакты. Подготовьте ёмкость для сбора остаточного топлива из фильтра.
5. Удаление фильтра: После отсоединения трубок и демонтажа креплений фильтр можно вынуть. Убедитесь в соответствии нового фильтра по длине и направлению потока топлива, указанному стрелкой на корпусе.
Как найти фильтр под капотом: модели с разнесённой системой подачи топлива
На некоторых модификациях Volvo S60 используется разнесённая система подачи топлива, где топливный фильтр размещается не под днищем, а в моторном отсеке. Такое решение чаще встречается у моделей с бензиновыми двигателями ранних поколений или у отдельных комплектаций, предназначенных для специфических рынков.
Чтобы обнаружить фильтр под капотом, необходимо ориентироваться на следующие признаки:
- Фильтр располагается на линии высокого давления между бензонасосом и рампой впрыска.
- Конструкция корпуса фильтра обычно металлическая, цилиндрической формы, с двумя топливопроводами на концах.
- Часто устанавливается на кронштейне к правому щиту моторного отсека или за бачком тормозной жидкости.
Порядок поиска:
- Откройте капот и найдите металлические трубки топливной системы, идущие от топливной магистрали к двигателю.
- Проследите маршрут трубок – фильтр будет установлен между ними, обычно ближе к перегородке моторного отсека.
- Если на магистрали установлен пластиковый корпус с защёлками или быстросъёмными соединениями, это может быть топливный фильтр нового образца.
Особенности для разных годов выпуска:
- На Volvo S60 до 2004 года фильтр чаще встречается под капотом при условии использования бензинового двигателя с механическим насосом низкого давления в баке.
- Начиная с 2005 года, в большинстве версий фильтр перенесён под днище или встроен в модуль топливного насоса.
При диагностике и замене необходимо сбросить давление в системе, отсоединив предохранитель бензонасоса и запустив двигатель на холостом ходу до остановки. Это снизит риск утечки топлива при демонтаже фильтра.
Нюансы расположения фильтра в кузовах первого и второго поколений
На Volvo S60 первого поколения (2000–2009) топливный фильтр чаще всего размещён под днищем автомобиля, в районе заднего правого колеса. Конструкция предусматривает установку фильтра в металлическом кронштейне, закреплённом на силовом элементе пола. Доступ к нему возможен только после подъёма автомобиля и снятия защитного кожуха, если он установлен. На некоторых модификациях с системой подачи топлива без обратки фильтр совмещён с насосом, что исключает его отдельную замену.
Во втором поколении S60 (2010–2018) конфигурация изменилась. У бензиновых версий топливный фильтр, как правило, интегрирован в модуль топливного насоса и располагается внутри бака. Это означает, что для замены требуется демонтаж заднего сиденья и лючка доступа. У дизельных версий фильтр вынесен из бака и установлен в моторном отсеке, рядом с правым лонжероном, что упрощает обслуживание. Также на этих версиях предусмотрены быстросъёмные соединения, требующие осторожности при демонтаже во избежание повреждения пластиковых защёлок.
Выбор способа замены и местоположение фильтра напрямую зависят от типа двигателя и системы подачи топлива. При диагностике важно учитывать номер кузова (VIN), чтобы определить точную конструкцию системы.
Как визуально определить тип установленного топливного фильтра
На Volvo S60 встречаются два основных типа топливных фильтров: с металлическим корпусом и пластиковым модулем в сборе. Визуально они отличаются по форме, материалу корпуса и месту подключения топливных линий.
Металлический фильтр, как правило, цилиндрической формы, серебристого цвета, с двумя патрубками на торцах. Он установлен отдельно, без объединения с другими компонентами. Такой тип чаще встречается на бензиновых двигателях до середины 2000-х годов. Располагается либо под днищем, ближе к правой стороне кузова, либо у заднего правого колеса за защитной крышкой.
Пластиковый модуль, устанавливаемый на дизельных версиях и более поздних поколениях, представляет собой черный или серый корпус со встроенным датчиком температуры или давления. Он монтируется в моторном отсеке, чаще на задней стенке или сбоку рядом с аккумулятором. На корпусе обычно присутствует шильдик с кодами и стрелками направления потока топлива.
Для идентификации фильтра без демонтажа следует обратить внимание на форму корпуса, материал, наличие пластиковых защёлок или металлических хомутов, а также маркировку на корпусе. На пластиковых фильтрах часто указаны каталожные номера, которые можно сопоставить с VIN-кодом для уточнения совместимости.
Если фильтр расположен под автомобилем, его можно осмотреть, приподняв кузов и сняв защиту. На таких моделях фильтр будет хорошо заметен и доступен для идентификации по корпусу и расположению патрубков.

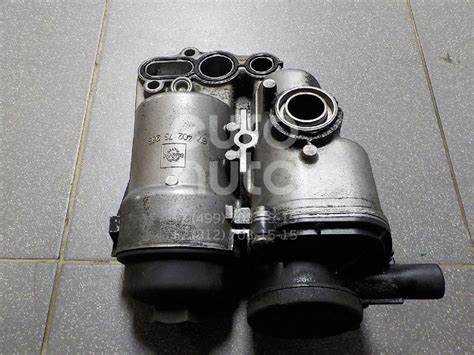

Что учитывать при замене фильтра с учётом его расположения
Перед заменой топливного фильтра на Volvo S60 важно учитывать, где именно он установлен, так как это напрямую влияет на доступ, выбор инструментов и время выполнения работы.
- Местоположение под днищем: Чаще встречается у моделей с бензиновыми двигателями до 2004 года. Для доступа потребуется подъемник или эстакада. Обязательно использовать страховочные опоры при работе с домкратом.
- Монтаж в моторном отсеке: Устанавливается в моделях с разнесённой системой подачи топлива. Замену можно выполнить без подъёма автомобиля, но доступ может быть ограничен шлангами и другими элементами двигателя.
- Фильтр в районе задней оси: У дизельных версий второго поколения он чаще располагается рядом с топливным баком. Требуется снять защиту днища, а в некоторых случаях – часть пластиковых панелей.
Дополнительные нюансы:
- Перед заменой сбрасывают давление в топливной магистрали. Для этого отсоединяют клемму аккумулятора и запускают двигатель, пока он не заглохнет.
- Разъёмы топливопроводов могут быть с пластиковыми клипсами или быстроразъёмными соединениями. Важно использовать съёмник или тонкие плоские инструменты, чтобы не повредить фиксаторы.
- Некоторые фильтры имеют встроенный регулятор давления. При замене необходимо подобрать аналог с идентичными характеристиками, иначе возникнут перебои в подаче топлива.
- После установки нового фильтра следует прокачать систему. У бензиновых моделей – включить зажигание на 5–10 секунд несколько раз подряд. У дизельных – использовать ручную подкачку или электронасос (если предусмотрен).
Замена фильтра без учёта его точного расположения может привести к повреждению креплений, нарушению герметичности или ошибкам в подключении. Рекомендуется заранее изучить схему именно для своей модификации по VIN-коду.
Вопрос-ответ:
Где находится топливный фильтр на Volvo S60 первого поколения?
На моделях Volvo S60 первого поколения топливный фильтр обычно расположен под днищем автомобиля, рядом с топливным баком, ближе к задней части машины. Для доступа к нему нужно поднять автомобиль и снять защитный кожух. Такое расположение связано с конструкцией топливной системы, в которой фильтр стоит на магистрали между баком и двигателем.
Чем отличается расположение топливного фильтра на дизельных версиях Volvo S60 по сравнению с бензиновыми?
В дизельных вариантах Volvo S60 топливный фильтр чаще располагается в моторном отсеке, обычно с правой стороны под капотом, где он легко доступен для обслуживания. В бензиновых моделях фильтр может находиться под днищем. Такое различие связано с особенностями дизельной топливной системы, где фильтр выполняет также функцию сепаратора воды, что требует его размещения ближе к двигателю.
Как определить, что топливный фильтр на Volvo S60 нуждается в замене, если он расположен под днищем?
Признаки износа фильтра включают ухудшение динамики машины, затруднённый запуск и рывки при разгоне. Если фильтр расположен под днищем, его визуальный осмотр возможен после подъёма машины на подъемнике или с помощью домкрата. Наличие следов коррозии, загрязнения на корпусе или течи указывают на необходимость замены. При регулярном техническом обслуживании рекомендуется менять фильтр по регламенту производителя.
Какие особенности нужно учитывать при доступе к топливному фильтру под днищем Volvo S60?
Для безопасного доступа к фильтру под днищем необходимо использовать подъемник или домкрат с надежной страховкой. Рекомендуется работать в хорошо проветриваемом помещении, так как возможны испарения топлива. Перед началом лучше слить остатки топлива из системы или снять давление, чтобы избежать разлива. Также важно иметь под рукой инструмент для отсоединения топливных магистралей и защитные перчатки.
Как отличить внешний топливный фильтр от встроенного в топливный насос на Volvo S60?
Внешний фильтр представляет собой отдельный цилиндрический элемент, обычно установленный на топливной магистрали и доступный для замены без разборки топливного бака. Встроенный фильтр находится внутри топливного насоса, который расположен в баке, и его замена требует снятия бака или насоса. Внешний фильтр легко найти по его форме и расположению под днищем или в моторном отсеке, тогда как встроенный фильтр невидим без демонтажа.
Где находится топливный фильтр на Volvo S60 первого поколения?
На автомобилях Volvo S60 первого поколения топливный фильтр располагается под днищем машины, рядом с топливным баком. Для доступа к фильтру нужно поднять автомобиль и снять защитную крышку или кожух, если он установлен. Такое расположение связано с особенностями топливной системы и облегчает обслуживание без необходимости снимать внутренние панели.
Как узнать точное расположение топливного фильтра на Volvo S60 разных годов выпуска?
Расположение топливного фильтра меняется в зависимости от года выпуска и поколения Volvo S60. В более старых моделях фильтр находится под днищем возле бака, а в новых версиях он может быть интегрирован в бензонасос или располагаться в моторном отсеке. Чтобы точно определить место фильтра, лучше изучить руководство по эксплуатации конкретной модели или проверить технические схемы, доступные у дилеров и в сервисных мануалах.
