Ближний свет фар обозначается пиктограммой с горизонтальными линиями, направленными вниз и влево от лампы. На панели приборов эта иконка обычно подсвечивается зелёным цветом. Символ используется как в механических переключателях, так и на цифровых дисплеях современных автомобилей. Он позволяет водителю убедиться, что включено именно ближнее освещение, особенно при переходе между режимами фар.
Согласно требованиям технического регламента ТР ТС 018/2011, ближний свет должен обеспечивать освещённость не менее 10 лк на расстоянии 25 метров перед автомобилем. Его основная функция – освещение дороги на расстоянии до 45–50 метров без ослепления встречных водителей. Включение ближнего света обязательно в тёмное время суток, а также днём вне населённых пунктов, если отсутствует режим дневных ходовых огней.
В различных странах применяются дополнительные обозначения и стандарты. В некоторых моделях японских автомобилей пиктограмма ближнего света может дублироваться надписью «LOW» на дисплее. В автомобилях европейского производства символ стандартизирован и редко изменяется в зависимости от марки или модели.
На практике рекомендуется регулярно проверять корректную работу ближнего света, особенно перед выездом за город. При неисправности ламп или блока управления на панели может загораться жёлтый индикатор, сигнализирующий о проблеме в системе освещения. Пренебрежение этим сигналом может повлечь штраф и ограничение видимости на дороге.
Как выглядит символ ближнего света на приборной панели
Символ ближнего света фар на приборной панели представляет собой изображение фары, направленной влево, с пятью расходящимися линиями, ориентированными вниз под углом. Линии символизируют световой пучок, направленный к дороге.

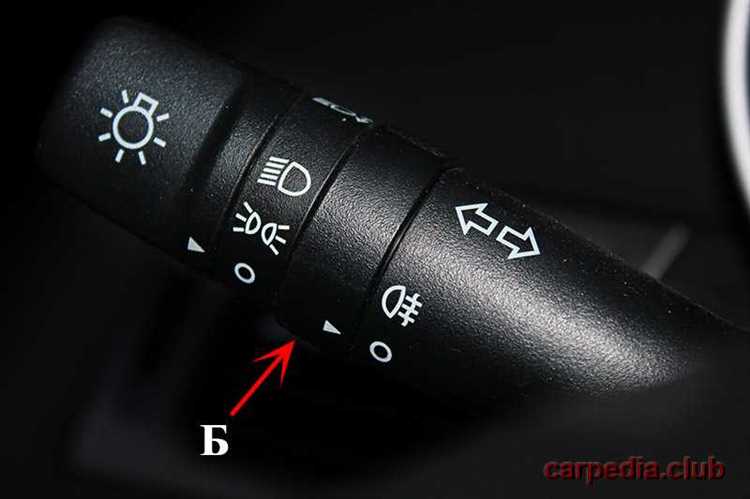

Иконка имеет зелёный цвет, что указывает на её информационный характер, а не на предупреждение или неисправность. Символ появляется на панели после включения соответствующего режима фар с помощью переключателя, расположенного на подрулевом рычаге или на отдельной панели управления освещением.
При исправной работе системы ближний свет загорается одновременно с подсветкой приборов и активируется при повороте переключателя в определённое положение. Если символ не отображается после включения света, следует проверить исправность ламп, предохранителей и электрических цепей.
Важно не путать этот индикатор с символом дальнего света, который имеет схожее графическое оформление, но линии направлены строго горизонтально и окрашены в синий цвет.
Где обычно расположен индикатор ближнего света
Индикатор включения ближнего света фар обычно размещается на приборной панели в зоне прямой видимости водителя. На большинстве автомобилей он находится в районе комбинации приборов – рядом со спидометром или тахометром. Зачастую индикатор расположен слева от центра панели, ближе к показателям температуры или уровня топлива.
Цвет индикатора – зеленый, а форма представляет собой символ фары с расходящимися полосами, направленными вниз и влево. Этот элемент подсвечивается только при активации ближнего света и не горит при выключенных фарах или при включении габаритных огней без ближнего.
В некоторых моделях, особенно в автомобилях с цифровыми панелями, символ может располагаться в нижней части экрана бортового компьютера, рядом с индикаторами поворотников или сигнальными лампами систем безопасности. В таких случаях местоположение может меняться в зависимости от настроек интерфейса.
При возникновении сомнений стоит свериться с руководством пользователя конкретной модели автомобиля – производители могут предусматривать разные компоновки, особенно в случае альтернативных приборных панелей с виртуальной графикой.
Чем отличается значок ближнего света от дальнего
Значки ближнего и дальнего света фар отличаются направлением и цветом лучей на панели приборов. Это помогает быстро распознать активный режим освещения во время движения.
- Значок ближнего света изображён в виде фары с несколькими наклонёнными линиями, направленными вниз и влево. Этот наклон символизирует направление светового пучка, которое ограничено, чтобы не ослеплять водителей встречных автомобилей.
- Значок дальнего света имеет прямые горизонтальные линии, отходящие от фары строго влево. Это указывает на максимальную дальность освещения без ограничений по углу наклона.
Цвет также различается:
- Ближний свет обозначается зелёным значком. Это сигнализирует о стандартном, постоянно включаемом режиме фар при движении в тёмное время суток или в условиях плохой видимости.
- Дальний свет обозначается синим значком. Он появляется только при активном включении дальнего света и автоматически гаснет при переключении обратно на ближний.
На большинстве автомобилей значки расположены на приборной панели между спидометром и тахометром. В момент включения соответствующего режима индикатор загорается, подтверждая активацию функции. При мигании дальним светом значок может кратковременно вспыхивать.
Включается ли индикатор ближнего света автоматически
Индикатор ближнего света на приборной панели загорается только при фактическом включении фар, и его поведение напрямую зависит от конструкции автомобиля и режима работы световых приборов. В автомобилях с ручным управлением светом водителю необходимо самостоятельно повернуть переключатель в положение ближнего света, после чего на панели загорается соответствующий зелёный символ – фара с пятью лучами, направленными вниз и влево.
В моделях с автоматическим освещением активация ближнего света и соответствующего индикатора может происходить без вмешательства водителя. Это реализуется за счёт фотодатчика, реагирующего на уровень внешнего освещения. При наступлении сумерек или въезде в туннель система включает ближний свет, и индикатор также активируется. В дневное время, даже если работают дневные ходовые огни (ДХО), индикатор ближнего света не горит, так как ДХО – это отдельный режим.
Если индикатор не загорается при ручном включении фар, следует проверить лампы, предохранители и работу соответствующего переключателя. В некоторых случаях неисправность может быть связана с комбинацией приборов или программной ошибкой, особенно в автомобилях с цифровыми панелями.
Как обозначается ближний свет в документации и на схемах
В технической документации и электросхемах автомобилей ближний свет фар чаще всего обозначается символом «LOW» или пиктограммой, аналогичной индикатору на панели приборов – полукруг с расходящимися вниз и влево короткими линиями. В некоторых международных стандартах используется обозначение «D» (от английского «dipped beam»).
На электрических схемах ближний свет может указываться как «FHL» (Front Headlamp Low) или с помощью условного графического обозначения – фары с направленным вниз световым пучком. В отечественных схемах можно встретить обозначения вроде «ФБС» или «ФБ» – фара ближнего света. При этом для разделения левой и правой фары могут добавляться индексы «Л» и «П» соответственно.
В руководствах по эксплуатации и ремонту нередко используются стандартные аббревиатуры: «ЛФБ» (левая фара ближнего света), «ПФБ» (правая фара ближнего света). При подключении через предохранители или реле эти элементы могут иметь маркировку, например: «R5 – реле ближнего света», «F12 – предохранитель фары ближнего света».
Если в документации указаны цветовые коды проводки, то провод, отвечающий за ближний свет, обычно имеет стандартную маркировку, например: «YE/BK» (жёлтый с чёрной полосой) для европейских моделей. В японских автомобилях часто встречается комбинация «R/W» (красный с белым).
При работе с электросхемами важно сверяться с легендой и обозначениями, приведёнными производителем конкретного автомобиля. Универсальных обозначений не существует, но большинство производителей придерживаются общепринятых сокращений и символов, одобренных стандартами ISO и ГОСТ.
Почему значок ближнего света может не гореть при включении
Отсутствие индикации ближнего света на приборной панели часто связано с неисправностью самой лампы подсветки значка. В современных автомобилях для подсветки используются маленькие светодиоды или лампочки накаливания, которые могут перегорать.
Еще одной причиной может быть повреждение или окисление контактов в блоке приборов. Если контакты подгорели или ослабли, сигнал о включении ближнего света может не поступать на индикатор.
Неисправность предохранителя, отвечающего за цепь подсветки панели приборов, также ведет к отсутствию горения значка. Важно проверить соответствующий предохранитель в монтажном блоке.
В некоторых моделях автомобиля датчик включения ближнего света может быть отдельным узлом. Его сбой или неправильное соединение может прервать подачу сигнала на индикатор.
В случае сложностей с самостоятельной проверкой лучше обратиться к специалистам, чтобы избежать повреждения электрооборудования.
Как проверить работу ближнего света по индикатору
Для проверки ближнего света сначала включите зажигание и переведите переключатель света в положение ближнего света. На приборной панели должен загореться соответствующий индикатор – зеленый значок с изображением фонаря и направленных вниз лучей.
Если индикатор не загорается, проверьте предохранители цепи ближнего света и состояние лампочек фар. При исправных элементах индикатор включается одновременно с подачей питания на фары.
Обратите внимание: индикатор горит постоянно при работающем ближнем свете, если он мигает или не горит – это сигнал о неисправности в цепи, например, из-за обрыва проводки, плохого контакта или выхода из строя лампы.
Для точной проверки используйте мультиметр для измерения напряжения на контактах фар. Напряжение должно соответствовать номиналу аккумулятора (около 12 В при работающем двигателе).
При обнаружении несоответствий в работе индикатора или освещения необходимо проверить разъемы и реле, отвечающие за включение ближнего света, а также целостность проводки.
Какие лампы относятся к ближнему свету и как они маркируются
К ближнему свету фар относятся лампы, обеспечивающие ограниченную зону освещения дороги, чтобы не ослеплять встречных водителей. Основные типы ламп для ближнего света:
- Галогенные лампы (H1, H4, H7, H11, HB3, HB4) – наиболее распространены, характеризуются доступной ценой и стабильной работой.
- Ксеноновые (D1S, D2S, D3S, D4S) – обеспечивают более яркий и белый свет, требуют специализированного блока розжига.
- Светодиодные (LED) – современный вариант с высокой энергоэффективностью и долговечностью, часто имеют обозначения по производителям.
Маркировка ламп указывается на корпусе и содержит буквенно-цифровой код:
- Галогенные лампы начинаются с буквы «H» и цифр, где H4 – двухнитевые (ближний и дальний свет в одной лампе), остальные – однонитевые.
- Ксеноновые лампы маркируются как «D» с цифрой и буквой «S», где «S» указывает на использование в фарах ближнего света.
- LED-лампы часто имеют фирменные обозначения, но для замены важно ориентироваться на совместимость с моделью автомобиля и тип цоколя.
При выборе ламп для ближнего света важно учитывать соответствие стандартам (например, ECE R37 для галогенных, ECE R99 для ксеноновых) и рекомендациям производителя автомобиля.
Вопрос-ответ:
Как обозначается ближний свет фар на приборной панели автомобиля?
На приборной панели ближний свет обычно обозначается зелёным значком в виде лампы с диагональными линиями, направленными вниз и вправо. Такой символ помогает водителю быстро определить, что ближний свет включён, что особенно важно в условиях ограниченной видимости.
Какие лампы относятся к ближнему свету и как они маркируются на автозапчастях?
К ближнему свету относят лампы с маркировками H1, H4, H7 и некоторые другие, предназначенные для работы на ближнем расстоянии и обеспечивающие оптимальную освещённость дороги без ослепления встречных водителей. Маркировка указывает тип цоколя и параметры мощности, что помогает выбрать подходящую замену при ремонте.
Почему значок ближнего света может не загораться при включении фар?
Причины отсутствия индикации ближнего света могут быть связаны с неисправностью ламп, перегоранием предохранителя, проблемами в электрической цепи или неисправностью датчика, отвечающего за включение индикатора. Для точного определения причины стоит проверить каждую из этих составляющих последовательно.
Как обозначается ближний свет в автомобильной документации и схемах электрооборудования?
В технической документации и электросхемах ближний свет обычно обозначается аббревиатурой «BS» (от английского «broad beam» или «ближний свет») или специальным символом лампы с направленными вниз лучами. Эти обозначения помогают точно понять, какая часть системы отвечает за ближний свет, что важно при ремонте и диагностике.
Можно ли отличить значок ближнего света от значка дальнего света по цвету и форме?
Да, значок ближнего света обычно зелёного цвета и изображает лампу с лучами, направленными вниз и вправо, а значок дальнего света — синий и с лучами, направленными прямо или вверх. Это позволяет водителю мгновенно понять, какой режим фар активен, без лишних сомнений.
Как обозначается ближний свет фар на приборной панели автомобиля и чем отличается этот символ от других индикаторов света?
На приборной панели ближний свет обычно обозначается зелёным символом в виде фонаря с четырьмя наклонёнными линиями, направленными вниз и вправо. Этот знак отличается от индикатора дальнего света, который обычно синий и изображает похожий фонарь с линиями, направленными прямо вперёд. Также есть отличия по цвету и форме, чтобы водитель мог быстро различать, какой тип света активирован, особенно в условиях ограниченной видимости.
Почему в некоторых автомобилях индикатор ближнего света может не загореться при включении фар?
Отсутствие загорания индикатора ближнего света может быть связано с несколькими причинами. Во-первых, возможен сбой в электросистеме или повреждение лампы индикатора на панели. Во-вторых, в некоторых моделях фар индикатор включается только при определённых режимах работы, например, при автоматическом включении света. Также причиной может стать неисправность выключателя света или реле. Проверка состояния предохранителей и электропроводки помогает выявить проблему.
