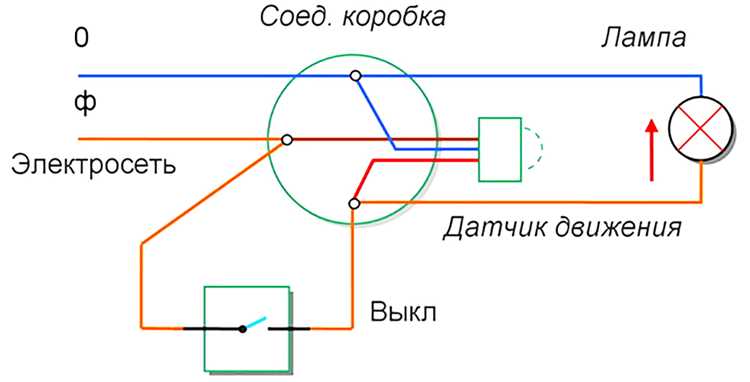

Как подключить датчик к контроллеру

Подключение датчика к контроллеру начинается с выбора типа сигнала. Большинство промышленных контроллеров поддерживают аналоговые (0–10 В, 4–20 мА) и цифровые (RS-485, I2C, SPI) интерфейсы. Важно заранее определить, какой сигнал выдает датчик, чтобы избежать ошибок в совместимости входных каналов контроллера.

Перед подключением необходимо изучить электрическую схему устройства. Неправильная распиновка приводит к повреждению как датчика, так и контроллера. В технической документации указывается, какой провод отвечает за питание, сигнальный выход и общий (GND). Питание датчика должно соответствовать номиналу, указанному в его паспорте, обычно 5 В или 24 В.

Для аналоговых датчиков важно учитывать сопротивление нагрузки на входе контроллера. При подключении по току 4–20 мА рекомендуется применять входы с сопротивлением 250 Ом для преобразования тока в напряжение 1–5 В. В случае цифровых датчиков следует обеспечить правильную настройку скорости передачи данных (baud rate) и протокола обмена.

Особое внимание уделяется заземлению. При длинных линиях связи необходимо использовать экранированные кабели и подключать экран только со стороны контроллера, чтобы избежать «петли земли». Ошибки в заземлении часто приводят к наводкам и ложным показаниям датчиков.

Выбор совместимого типа датчика и контроллера

Перед выбором датчика необходимо определить, какой тип сигнала поддерживает контроллер: аналоговый (0–10 В, 4–20 мА) или цифровой (I2C, SPI, UART). Несовместимость интерфейсов приведёт к невозможности передачи данных без дополнительных преобразователей.

Для аналоговых входов важно учитывать диапазон измеряемых значений и тип выходного сигнала датчика. Например, контроллер с входом 0–10 В не сможет корректно обрабатывать сигнал 4–20 мА без установки токового преобразователя.

Цифровые датчики требуют строгого соблюдения протоколов передачи данных. При выборе I2C-датчиков необходимо проверить поддерживаемые адреса на шине, чтобы избежать конфликта устройств. Для SPI важно учитывать количество доступных линий выбора чипа (CS), так как их количество ограничено на большинстве контроллеров.

Особое внимание уделяется рабочему напряжению. Если контроллер работает от 3.3 В, а датчик – от 5 В, потребуется уровень согласования по напряжению. Игнорирование этого условия может привести к повреждению компонентов.

Проверяйте скорость передачи данных и её соответствие возможностям контроллера. Например, датчики с частотой обновления выше 1000 Гц могут перегрузить контроллеры начального уровня без аппаратного буфера.

При выборе контроллера также учитывайте количество доступных входов/выходов для подключения всех требуемых датчиков, включая возможность расширения.

Определение схемы подключения: аналоговый или цифровой вход

Перед подключением датчика к контроллеру необходимо определить тип его выходного сигнала. Аналоговые датчики формируют непрерывный сигнал, чаще всего напряжение (0–10 В) или ток (4–20 мА). Цифровые датчики выдают дискретные сигналы уровня логического нуля (0 В) или логической единицы (обычно 3,3 В или 5 В).

Если датчик имеет аналоговый выход, убедитесь, что контроллер оснащён аналоговым входом соответствующего диапазона. Например, при использовании датчика с выходом 4–20 мА требуется контроллер с токовым входом, а не напряженческим. В случае аналогового сигнала уровня 0–10 В подключение к токовому входу приведёт к искажению данных.

Цифровые датчики подключаются к дискретным входам контроллера. Важно проверить, соответствует ли уровень сигнала датчика входной логике контроллера. Например, подключение датчика с уровнем 5 В к входу, рассчитанному на 3,3 В, может привести к повреждению схемы. Некоторые контроллеры имеют встроенные подтягивающие резисторы – это следует учитывать, чтобы избежать ложных срабатываний.

Некоторые датчики оснащены открытым коллектором или открытым стоком. В этом случае требуется установка внешнего подтягивающего резистора к напряжению питания контроллера. Без него цифровой вход останется в неопределённом состоянии.

Определение типа сигнала и характеристик контроллера на этапе планирования схемы подключения позволяет избежать ошибок и обеспечит стабильную работу устройства в системе управления.

Подготовка проводов и разъемов для надежного контакта

Качество соединения между датчиком и контроллером напрямую зависит от правильной подготовки проводов и разъемов. Начните с выбора многожильного медного провода с сечением, соответствующим току цепи. Для сигнальных линий – 0,2-0,5 мм², для силовых – от 0,75 мм² и выше.

Удалите изоляцию с конца провода на длину 5-7 мм с помощью специализированного стриппера. При использовании ножа есть риск повредить жилы, что приведет к повышенному переходному сопротивлению.

Оловяните оголённый участок паяльником с температурой жала 300-350°C, применяя канифоль или специализированный флюс для меди. Это предотвратит окисление и облегчит монтаж в клеммные разъемы.

Если используется обжим, подберите наконечники соответствующего диаметра (DIN 46228-4 для втулочных). Обжим должен выполняться клещами с калиброванным усилием, чтобы избежать разрыва жил при нагрузке.

После монтажа проверьте сопротивление соединения мультиметром. Значение должно быть не выше 0,1 Ом. При наличии вибрационных нагрузок используйте фиксирующие капли термоклея или специальные защелки, чтобы избежать разъединения контакта.

Проверка сигнальных линий мультиметром перед первым включением

Перед подачей питания необходимо убедиться в целостности сигнальных линий и отсутствии коротких замыканий. Неправильная разводка или заводской брак могут привести к повреждению как датчика, так и контроллера. Проверка осуществляется в режиме прозвонки (диодный тест) и измерения сопротивления.

1. Установите мультиметр в режим прозвонки. Щупы подключите к соответствующим пинам сигнальной линии и «земли» на стороне контроллера.
2. При отсутствии звукового сигнала убедитесь, что сопротивление между сигнальной линией и GND превышает 1 МОм. Любое значение ниже 100 кОм требует повторной проверки схемы.
3. Измерьте сопротивление между сигнальной линией и линией питания (+VCC). При исправной разводке значение должно быть выше 1 МОм. Показания менее 500 кОм могут указывать на пробой изоляции или ошибку монтажа.
4. Прозвоните между всеми соседними сигнальными линиями. Короткое замыкание или сопротивление ниже 1 МОм – недопустимы.
5. Проверьте сопротивление между «землей» датчика и общим GND контроллера. Здесь значение должно стремиться к нулю (0–2 Ом).

Если результаты всех проверок соответствуют норме, переходите к подключению питания. В противном случае – устраните неисправности, иначе существует риск выхода оборудования из строя при первом включении.

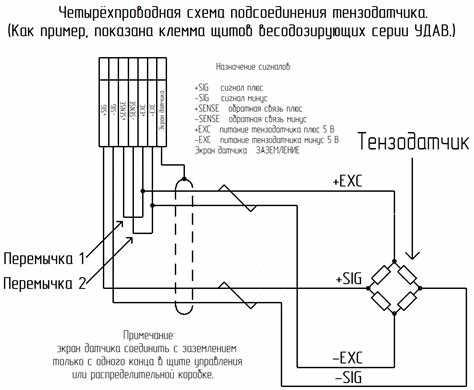

Настройка параметров контроллера для корректного считывания данных

Перед считыванием данных убедитесь, что выбран правильный тип входа контроллера: аналоговый (0-10 В, 4-20 мА) или цифровой (TTL, RS-485) в зависимости от интерфейса датчика. Ошибка выбора приведёт к искажению сигнала или его отсутствию.

Задайте соответствующий диапазон входного сигнала. Например, для датчиков температуры с выходом 0-5 В установите пределы АЦП контроллера от 0 до 5 В. Для токовых датчиков задайте диапазон 4-20 мА, иначе значения будут некорректными.

Установите скорость опроса (sampling rate) не ниже 2-3 кратной частоты изменений измеряемого параметра. Например, для вибрационного датчика с частотой 50 Гц минимальная частота опроса должна составлять 150 Гц. Это обеспечит достоверность полученных данных.

Откалибруйте нулевой уровень (offset) и коэффициент усиления (gain) в настройках контроллера. Без корректной калибровки возможен систематический сдвиг значений. Настройка offset компенсирует начальное смещение, а gain обеспечивает соответствие шкалы измерений фактическим значениям.

Активируйте фильтрацию шумов (low-pass filter), особенно при работе с аналоговыми датчиками. Установите частоту среза фильтра на уровне 1,5–2 раз выше полезного сигнала, чтобы снизить влияние высокочастотных помех без потери информативности.

Для цифровых интерфейсов (RS-485, I2C) укажите адрес устройства и скорость передачи (baud rate), строго соответствующие документации датчика. Несовпадение параметров приведёт к ошибкам передачи данных или полной потере связи.

После настройки выполните проверку данных в реальном времени через диагностический интерфейс контроллера, чтобы убедиться в корректной интерпретации сигналов.

Вопрос-ответ:

Можно ли подключить аналоговый датчик к цифровому входу контроллера, и что из этого получится?

Если подключить аналоговый датчик напрямую к цифровому входу контроллера, контроллер будет видеть только два состояния — «0» или «1». Он не сможет измерить промежуточные значения, например, напряжение 2.5 В между 0 В и 5 В. Это может сработать, если датчик просто срабатывает по порогу (например, концевик), но если нужен плавный контроль значений (например, температуры или освещённости), потребуется подключение к аналоговому входу или через АЦП (аналогово-цифровой преобразователь).

Как узнать, нужно ли мне использовать резистор подтяжки при подключении датчика?

Резистор подтяжки нужен, если датчик имеет «открытый коллектор» или «открытый сток», то есть сам по себе он не формирует высокий логический уровень. Если контроллер не имеет встроенной подтяжки на этом входе, необходимо установить внешний резистор (обычно 4.7 кОм — 10 кОм) между линией сигнала и питанием. Это обеспечит стабильное считывание логического «1», когда датчик не замыкает линию на землю.

Какое значение питания выбрать для датчика: 3.3 В или 5 В, если контроллер поддерживает оба варианта?

Выбор напряжения питания зависит от характеристик самого датчика. Если в его технической документации указано рабочее напряжение 3.3–5 В, вы можете использовать любое из них. Однако, если контроллер работает на 3.3 В логике, лучше использовать это же напряжение для питания датчика, чтобы избежать проблем с уровнями сигналов. При питании датчика от 5 В и подключении его к входу контроллера с 3.3 В логикой может потребоваться делитель напряжения или специальный уровень-преобразователь для защиты входов контроллера от перегрузки.

Какие ошибки чаще всего допускают при подключении датчиков к контроллерам?

Частая ошибка — неправильное подключение питания датчика, когда его случайно подключают к выходу питания контроллера, рассчитанному на другое напряжение. Также распространены ошибки с полярностью сигнальных линий и отсутствием резисторов подтяжки для датчиков с открытым коллектором. Иногда забывают учитывать максимальный ток, который может выдавать или потреблять выходной каскад датчика, особенно если планируют подключать его напрямую к нагрузке. Также нередко не проверяют совместимость уровней логических сигналов между датчиком и контроллером, что приводит к некорректной работе или даже выходу из строя входных цепей микроконтроллера.

Можно ли подключить несколько датчиков к одному входу контроллера?

Это возможно, но только при определённых условиях. Если датчики имеют выход с открытым коллектором или открытым стоком, их можно подключить параллельно к одному входу контроллера, используя общий резистор подтяжки. При этом логика будет работать как «И» (все датчики должны быть в разомкнутом состоянии, чтобы вход считывался как «1»). Если же датчики формируют активные уровни (0 и 1), объединять их выходы без дополнительной логики (например, диодной схемы или тристейтовых буферов) нельзя, так как это может вызвать конфликт сигналов.

Можно ли подключить аналоговый датчик напрямую к цифровым входам контроллера, или потребуется дополнительная электроника?

Аналоговый датчик не сможет работать напрямую с цифровыми входами контроллера, потому что цифровой вход понимает только два состояния: «0» или «1». Если вы подключите аналоговый датчик к такому входу, контроллер не сможет корректно считывать его значения. Для подключения аналоговых датчиков требуется либо контроллер с аналоговыми входами (ADC), либо установка дополнительного аналого-цифрового преобразователя. Также могут понадобиться резисторы или операционные усилители для согласования уровней сигнала, если выходное напряжение датчика не соответствует рабочему диапазону контроллера.
