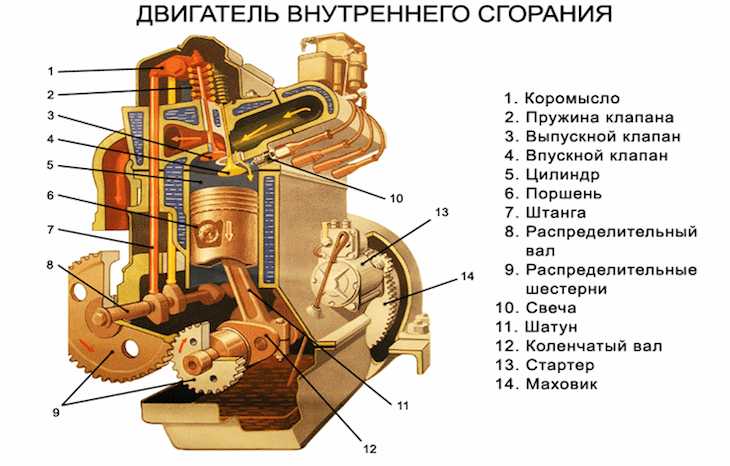

Оценка состояния цилиндров без демонтажа двигателя возможна с применением специализированных средств контроля. Такая диагностика позволяет выявить повреждения стенок, нагар, следы перегрева или коррозии. Визуальный осмотр особенно актуален при пониженном компрессионном давлении, повышенном расходе масла или подозрении на повреждение клапанов.
Наиболее доступный способ – использование эндоскопа (автоэндоскопа), оснащённого гибким зондом с подсветкой и камерой. Диаметр зонда должен быть не более 8 мм, чтобы он проходил через свечное отверстие. Рекомендуется выбирать модель с регулируемой яркостью и возможностью записи видео или фото для последующего анализа.
Перед осмотром необходимо отключить подачу топлива, выкрутить свечу зажигания и убедиться в отсутствии давления в системе. Зонд вводится строго вертикально, чтобы избежать контакта с поршнем. Осмотр следует проводить при полностью опущенном поршне в цилиндре, что обеспечивается кратковременным проворачиванием коленвала вручную или стартером без включения зажигания.
Для точной фиксации дефектов обращают внимание на характерные зоны износа: зеркало цилиндра, кромки камеры сгорания, область поршневых колец. Светлые пятна могут указывать на перегрев, а потемнение – на повышенное отложение углерода. Наличие царапин и задиров требует дополнительной диагностики – измерения компрессии или теста герметичности.

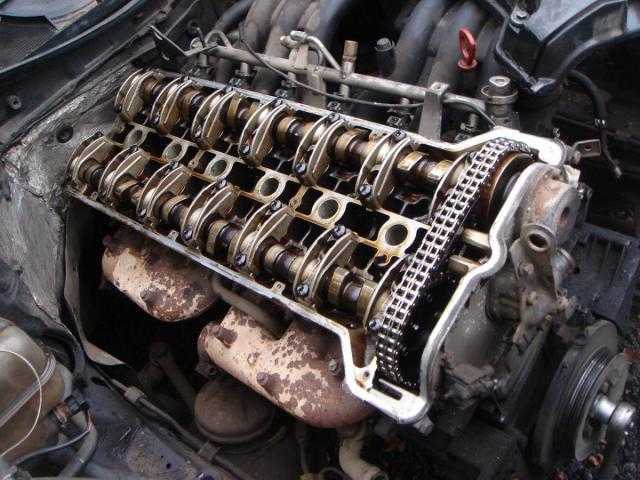

Какие инструменты позволяют визуально проверить цилиндр без разборки
Бюджетные видеоэндоскопы китайского производства могут дать базовое представление о состоянии стенок, но не позволяют точно рассмотреть микротрещины, задиры или следы перегрева. Для более точной диагностики применяются профессиональные бороскопы с оптическим зумом, углом обзора от 120° и функцией записи видео для последующего анализа.
Перед введением зонда цилиндр необходимо очистить от загрязнений и пыли с помощью сжатого воздуха, чтобы избежать попадания частиц на зеркало цилиндра. Важно также использовать резиновый адаптер или ограничитель глубины, чтобы не повредить стенки при вводе инструмента.
Для дизельных двигателей применяются эндоскопы с более тонким зондом, так как отверстия под форсунки часто имеют меньший диаметр, чем свечные колодцы бензиновых моторов. Некоторые модели оснащаются сменными камерами с боковым обзором, что упрощает осмотр клапанных карманов и поверхности поршня.
Применение зеркала с подсветкой, закрепленного на гибком штоке, возможно только для самых простых и частично доступных цилиндров, но такой способ не позволяет получить полную картину из-за ограниченного угла обзора и недостаточного освещения.
Как выбрать эндоскоп для осмотра цилиндров двигателя
Разрешение камеры должно быть не ниже 1280×720 пикселей. Этого достаточно для визуальной оценки нагара, повреждений стенок и клапанов. Для более точного анализа подойдёт эндоскоп с разрешением 1920×1080 и функцией записи видео.
Ключевым параметром является наличие регулируемой подсветки. Лучше выбирать модели с 6 и более светодиодами, равномерно расположенными вокруг объектива. Это обеспечит достаточную освещённость даже в полностью тёмной камере цилиндра.
Оптимальный угол обзора камеры – 60–70°. Более широкий угол может искажать изображение, а узкий – снижает охват. Некоторые модели оснащены поворачивающимся объективом или встроенным зеркалом, что упрощает осмотр клапанов и юбки поршня.
Для подключения можно использовать как USB-эндоскопы, совместимые с ноутбуками, так и Wi-Fi или Type-C модели для смартфонов. Главное – убедиться в поддержке конкретной ОС и наличии соответствующего приложения для просмотра.
Не менее важно наличие герметичности (класс защиты не ниже IP67), особенно при осмотре после промывки или при попадании моторного масла в цилиндры. Кабель должен быть устойчивым к изгибам и маслостойким.
Если планируется регулярное применение, стоит обратить внимание на эндоскопы с встроенным экраном – они избавляют от необходимости использовать внешние устройства и ускоряют процесс диагностики.

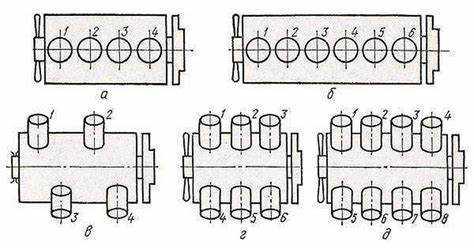

Подключение эндоскопа и подготовка к осмотру
Перед началом осмотра цилиндров важно правильно подключить эндоскоп и подготовить рабочую зону. Ошибки на этом этапе могут исказить изображение или повредить оборудование.
- Зарядите эндоскоп или убедитесь в наличии новых батареек, если используется автономная модель.
- Подключите кабель USB или Type-C к ноутбуку, планшету или смартфону в зависимости от модели устройства. Удостоверьтесь, что устройство поддерживает OTG (если используется телефон).
- Установите фирменное приложение или совместимое ПО (например, «USB Camera» для Android или «Endoscope Camera» для Windows).
Перед вводом камеры внутрь цилиндра необходимо подготовить двигатель:
- Снимите свечу зажигания с того цилиндра, который планируется осмотреть. Работы проводятся только на холодном двигателе.
- Очистите свечное отверстие от грязи и пыли сжатым воздухом, чтобы избежать попадания мусора внутрь камеры сгорания.
- Убедитесь, что эндоскоп оснащён подсветкой и подходит по диаметру для прохождения через свечное отверстие (обычно требуется камера не более 8 мм в диаметре).
Для улучшения качества изображения:
- Отключите автофокус, если он мешает при малом расстоянии до объекта, и вручную установите резкость.
- Отрегулируйте яркость подсветки в зависимости от состояния поверхности цилиндра (нагар, масло, отражения).
- Проводите осмотр медленно, без резких движений, чтобы избежать царапин и перегибов кабеля.
По завершении осмотра аккуратно извлеките эндоскоп, проверьте кабель на повреждения и сохраните записи или фотографии для дальнейшего анализа состояния стенок цилиндра, поршня и клапанов.
Как правильно ввести зонд в свечное отверстие
Перед введением зонда необходимо отключить питание двигателя, выкрутить свечу зажигания и очистить зону вокруг отверстия от пыли и масляных загрязнений, чтобы исключить попадание частиц внутрь цилиндра. Использовать сжатый воздух предпочтительно, особенно при наличии следов нагара или песка.
Диаметр зонда должен быть значительно меньше внутреннего диаметра свечного отверстия (обычно порядка 14 мм или 12 мм в зависимости от типа двигателя), оптимально – не более 5,5 мм. Длина рабочей части должна позволять достигать дна камеры сгорания, но без излишнего изгиба. Жёсткость зонда должна быть достаточной для удержания формы при введении, но с возможностью изгиба, если требуется обойти препятствие, например, выступ клапана.
Вводить зонд следует медленно и без усилия. Направление должно быть соосным свечному каналу. Если зонд встречает сопротивление, его необходимо извлечь, проверить на загрязнения или наличие изгиба, а затем повторно ввести, слегка изменив угол захода. Проталкивание силой может повредить эндоскоп или повредить резьбу свечи.
Желательно использовать направляющую втулку или переходник, идущий в комплекте с профессиональными эндоскопами – он фиксирует зонд и не даёт ему болтаться в канале. Это особенно важно при необходимости получения чёткого изображения или видеозаписи. При наличии подсветки на зондовом наконечнике стоит предварительно проверить яркость и угол рассеивания света, чтобы не получить засветку на отражающих поверхностях поршня.
После завершения осмотра извлекать зонд нужно медленно, удерживая его в центральном положении, чтобы не поцарапать стенки или посадочное место свечи. По завершении рекомендуется осмотреть наконечник на предмет повреждений и удалить следы масла или отложений.
Что можно определить по изображению из цилиндра
Вертикальные задиры на стенках указывают на контакт поршня или колец с поверхностью цилиндра из-за недостаточной смазки, износа или попадания абразивных частиц. Такие дефекты требуют немедленной диагностики источника загрязнения или проверки масляной системы.
Нагар в камере сгорания и на клапанах хорошо виден при осмотре. Если он рыхлый и темного цвета – вероятен перерасход топлива или проблемы с системой зажигания. Плотный светлый нагар может быть признаком перегрева или использования топлива с низким октановым числом.
Повреждения поршня – прогары, трещины, отломанные части – указывают на серьезные проблемы: детонацию, перегрев или попадание посторонних предметов. Такие дефекты часто сопровождаются снижением компрессии и характерными звуками в работе мотора.
Состояние клапанов также поддается оценке: деформация, прогар, следы контакта с поршнем указывают на ошибки в фазах газораспределения или обрыв ГРМ. Визуальные признаки перекоса или перекрытия клапанов – причина для немедленного вмешательства.
Наличие масляных отложений в камере сгорания и на цилиндровых стенках может свидетельствовать о попадании масла через изношенные маслосъёмные колпачки или поршневые кольца. Это важно учитывать при диагностике увеличенного расхода масла.
Изображения из цилиндра позволяют также выявить следы коррозии – особенно при длительном простое или использовании некачественного топлива. Рыжие пятна и раковины на поверхности цилиндра требуют очистки и оценки степени повреждения.
Правильная интерпретация визуальных данных помогает не просто обнаружить дефекты, но и установить их причину, избежать серьёзного ремонта и своевременно принять меры.
Ошибки при осмотре цилиндра и как их избежать
Другой распространенной ошибкой является недостаточная чистота свечного отверстия, через которое вводится зонд. Наличие грязи или масла в области отверстия может привести к загрязнению камеры эндоскопа и нарушению четкости изображения. Чтобы избежать этого, перед осмотром важно тщательно очистить свечное отверстие и окружающие поверхности.
При осмотре важно помнить о глубине проникновения зонда. Если зонд введен недостаточно глубоко, некоторые части цилиндра могут остаться скрытыми. Для точного анализа следует убедиться, что зонд полностью проникает в цилиндр на необходимую глубину.
Кроме того, не стоит забывать о стабильности работы эндоскопа. Периодические сбои в подаче света или изображения могут затруднить осмотр. Проверка состояния всех элементов эндоскопа перед использованием минимизирует риск таких ошибок.
Вопрос-ответ:
Как можно осмотреть цилиндр двигателя без его разборки?
Для осмотра цилиндра без разборки двигателя применяются эндоскопы, которые позволяют визуально исследовать состояние стенок и других компонентов. Этот метод дает возможность оценить износ, наличие загрязнений или трещин без необходимости снятия головки цилиндра или других частей двигателя.
Какие инструменты лучше всего подходят для осмотра цилиндра?
Для осмотра цилиндра используются различные инструменты, такие как эндоскопы и зеркала. Эндоскопы, особенно с гибким зондом, позволяют достичь труднодоступных мест и сделать детальное изображение внутренней поверхности. Зеркала полезны для быстрого осмотра, но они ограничены в доступности и качестве изображения.
Какие признаки износа цилиндра можно увидеть при осмотре?
При осмотре цилиндра можно выявить такие признаки износа, как царапины, микротрещины, коррозия, загрязнения и отложения. Также следует обратить внимание на состояние поршневых колец, так как их износ может влиять на герметичность и работу цилиндра.
Можно ли использовать эндоскоп с камерой для диагностики цилиндра, если двигатель работает?
Использование эндоскопа во время работы двигателя возможно, но это требует особой осторожности. Камера эндоскопа может быть вставлена через свечное отверстие или другие доступные места, но важно, чтобы двигатель был на холостых оборотах, чтобы избежать повреждения оборудования или нарушения работы системы.
Какие ошибки можно допустить при осмотре цилиндра с помощью эндоскопа?
Одной из основных ошибок является неправильное направление эндоскопа, что может привести к недооценке или неправильной оценке состояния цилиндра. Также важно избегать чрезмерного давления на зонд, чтобы не повредить поверхность цилиндра. Недостаточная очистка камеры эндоскопа перед осмотром может привести к загрязнению изображения.
