Что такое топология печатной платы

Топология печатной платы (ПП) – это схема расположения всех элементов на плате, включая соединения, компоненты и слои. Основная цель правильной топологии – минимизация потерь сигнала и повышение надежности устройства. Неправильное размещение компонентов может привести к электромагнитным помехам, перегреву и другим проблемам, которые напрямую влияют на производительность и долговечность устройства.

Оптимизация топологии играет ключевую роль в управлении тепловыми процессами и минимизации электрических помех. Например, неправильное расположение силовых и сигнальных трасс может привести к перекрестным помехам, из-за чего сигнал будет искажаться или теряться. Важно также учитывать длину и сопротивление трасс – они должны быть как можно более короткими и однообразными для уменьшения потерь.

При проектировании топологии важно соблюдать правила фаза-земля, размещая дорожки, которые несут сильные токи, под контролем плотности и температуры. Это позволяет предотвратить перегрев, обеспечивая стабильную работу устройства. Правильное планирование помогает избежать использования высокоскоростных сигнальных линий, которые могут быть подвержены влиянию внешних электрических полей, и гарантирует соответствие стандартам безопасности и электромагнитной совместимости (EMC).

Как выбор топологии влияет на стабильность работы устройства

Топология печатной платы (ПП) напрямую влияет на стабильность работы устройства, так как она определяет расположение и соединение компонентов. Оптимизация топологии помогает минимизировать потери сигнала, электромагнитные помехи и другие проблемы, влияющие на производительность. Рассмотрим несколько факторов, влияющих на стабильность работы устройства.

1. Длительность и путь сигнала: Чем короче и прямее путь для передачи сигнала, тем меньше потерь и искажений. Например, если трассировка сигналов на ПП имеет излишние изгибы и долгие маршруты, это может привести к увеличению импеданса, потере сигнала и появлению отражений. Для высокоскоростных схем, таких как цифровые или радиочастотные компоненты, этот фактор критичен.

2. Размещение компонентов: Размещение активных и пассивных компонентов на ПП влияет на их взаимодействие. Например, компоненты, которые сильно генерируют тепло, должны быть размещены так, чтобы избежать перегрева соседних элементов. Неправильное размещение может привести к нестабильной работе, сбоям в электронике и, в конечном итоге, выходу из строя устройств.

3. Заземление и питание: Наличие качественного заземления и правильно спроектированной разводки питания может существенно снизить уровень помех и повысить стабильность работы устройства. Некорректная разводка питания может вызвать перепады напряжения, влияя на чувствительные компоненты, что особенно критично в аналоговых и высокочастотных схемах.

4. Избежание перекрестных помех: Важно минимизировать перекрестные помехи, которые могут возникать, если высокочастотные или мощные сигналы проходят рядом с чувствительными аналоговыми или цифровыми линиями. Это достигается использованием двойной или многослойной ПП с экранированными слоями для важных сигналов.

5. Электромагнитная совместимость (EMC): Проектирование топологии с учетом EMC играет важную роль в стабильности устройства. Избыточные источники помех могут нарушить работу других компонентов и снизить надежность устройства. К примеру, правильно выполненная разводка минимизирует замыкания и дифференциальные помехи.

6. Качество сигналов в многослойных платах: В многослойных ПП оптимальное использование слоев для различных типов сигналов (например, выделение слоев для сигнальных, питания и земли) позволяет улучшить стабильность работы устройства. Это также минимизирует электромагнитные помехи и улучшает экранирование.

7. Скорость и частотные характеристики: Для высокоскоростных схем, таких как DDR-память или PCI Express, критично соблюдать минимальные длины трасс и оптимальное расстояние между ними для предотвращения сигналов с неправильной фазой. Неправильная топология может привести к неисправным операциям и снижению скорости передачи данных.

Таким образом, правильный выбор топологии печатной платы – это основа для обеспечения долгосрочной стабильности работы устройства, минимизации помех и достижения высокой производительности.

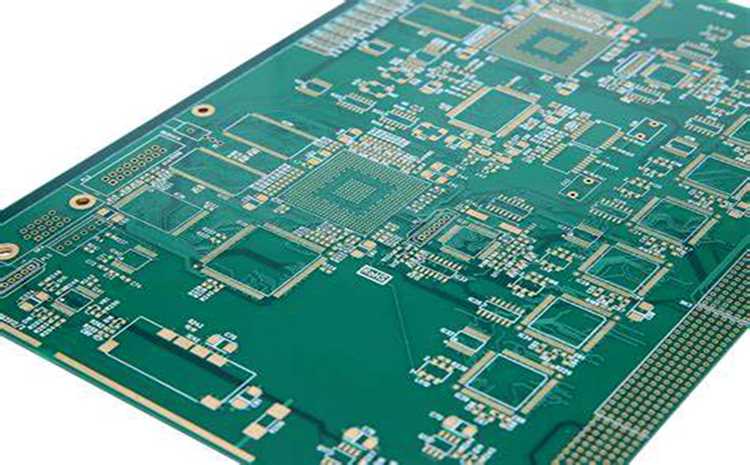

Роль топологии в минимизации электромагнитных помех

Топология печатной платы оказывает непосредственное влияние на уровень электромагнитных помех (ЭМП), создаваемых устройством. Правильное расположение элементов и трассировка проводников позволяют значительно снизить излучения и повысить электромагнитную совместимость (ЭМС) устройства. Оптимизация топологии включает несколько ключевых аспектов, которые помогают минимизировать ЭМП:

1. Снижение длины и сопротивления трасс проводников. Чем длиннее проводники, тем выше вероятность возникновения излучений. Для минимизации ЭМП важно, чтобы пути для высокочастотных сигналов были как можно короче, что снижает сопротивление и помехи. Например, размещение компонентов вблизи друг друга минимизирует трассы сигналов и уменьшает индуктивное сопротивление.

2. Использование заземления. Правильное проектирование заземляющих слоев позволяет снизить влияние помех. Широкие заземляющие плоскости и соединение их с компонентами через короткие и толстые проводники помогают эффективно отводить нежелательные токи, уменьшая излучение.

3. Разделение сигналов. Важным аспектом является разделение цифровых и аналоговых цепей. Цифровые сигналы создают значительные помехи, которые могут воздействовать на чувствительные аналоговые компоненты. Это разделение может быть реализовано с помощью физического размещения компонентов и использования экранов или слоев с заземлением.

4. Использование дифференциальных пар. Для высокоскоростных сигналов лучше использовать дифференциальные пары проводников, что снижает общее излучение и улучшает качество передачи данных. Такой подход позволяет уменьшить влияние на окружающие цепи и повысить помехозащищенность.

5. Правильное размещение и ориентация компонентов. Размещение чувствительных компонентов, таких как антенны, рядом с мощными источниками сигналов, например, микросхемами, повышает уровень помех. Важно располагать компоненты так, чтобы минимизировать воздействие источников электромагнитных помех друг на друга.

6. Использование фильтров и экранов. Добавление фильтров на входах и выходах, а также экранирование высокочастотных линий позволяет существенно снизить уровень ЭМП. Экран помогает блокировать нежелательные излучения и направить их в безопасную область.

7. Контроль за импедансом. Поддержание постоянного импеданса в высокоскоростных цепях важно для предотвращения отражений сигнала, которые могут привести к дополнительным помехам. Для этого используется точное проектирование ширины трасс и расстояний между ними.

Таким образом, правильно выбранная топология печатной платы является основой для минимизации электромагнитных помех. Она не только повышает ЭМС устройства, но и улучшает его стабильность и долговечность в эксплуатации.

Как правильно планировать размещение компонентов на плате

Планирование размещения компонентов на печатной плате (PCB) критически важно для стабильной работы устройства. Основные цели при проектировании – минимизация взаимных помех, улучшение теплоотведения и оптимизация пути передачи сигналов. Рассмотрим ключевые рекомендации по правильному размещению компонентов.

1. Группировка компонентов по функциональности. Размещайте компоненты, выполняющие схожие функции, рядом. Например, источники питания, стабилизаторы и фильтры должны быть расположены в одной области платы. Это уменьшает длину проводников и снижает уровень помех, влияющих на чувствительные сигналы.

2. Минимизация пути для высокочастотных сигналов. Для компонентов, работающих с высокими частотами, таких как процессоры или микроконтроллеры, минимизируйте длину проводников, чтобы избежать искажений сигнала. Сигналы высокой частоты особенно чувствительны к длине трасс и могут вызывать значительные потери при их прохождении через длинные или неудачно расположенные дорожки.

3. Учет теплоотведения. Расположение тепловыделяющих компонентов (например, мощных транзисторов, регуляторов питания) должно учитывать необходимость их охлаждения. Размещение этих компонентов на внешних слоях и рядом с отверстиями для теплоотведения или радиаторами может значительно улучшить теплоотвод и предотвратить перегрев.

4. Устранение взаимных помех. Компоненты, работающие с аналоговыми сигналами, нужно размещать вдали от источников электромагнитных помех, таких как мощные преобразователи или высокочастотные осцилляторы. Использование экранов или разделительных слоев для защиты чувствительных цепей от шумов также имеет важное значение.

5. Управление заземлением. При проектировании важно тщательно продумывать схему заземления. Расположение компонентов с общими заземляющими проводниками должно быть организовано таким образом, чтобы минимизировать вероятность возникновения замкнутых петель и помех.

6. Логическая схема разводки трасс. Начинайте разводку проводников с питания и земли. Это обеспечивает стабильность работы всего устройства. Далее размещайте сигнальные трассы, при этом старайтесь избегать пересечений и излишних изгибов дорожек. Разделяйте аналоговые и цифровые сигналы, а также старайтесь избегать длинных дорожек, особенно для быстрых сигналов.

7. Планирование для сборки и тестирования. Убедитесь, что компоненты размещены таким образом, чтобы их можно было удобно обслуживать, припаивать и тестировать. Не забывайте оставлять места для пробных точек и тестовых слоев, чтобы упростить диагностику и проверку платы на разных этапах производства.

8. Использование симметрии и повторяющихся блоков. Если устройство содержит несколько одинаковых или похожих схемных блоков, используйте симметричное размещение компонентов. Это не только упрощает производство, но и снижает вероятность ошибок на этапе сборки.

10. Проверка схемы перед окончательной сборкой. После выполнения начальной планировки разместите все компоненты и трассы на виртуальной модели. Используйте инструменты для проверки электромагнитной совместимости и тепловых характеристик. Это позволит избежать критичных ошибок и улучшить производительность платы до начала производства.

Влияние топологии на тепловые характеристики печатной платы

Топология печатной платы оказывает значительное влияние на распределение тепла и его отвод, что критически важно для обеспечения надежности и стабильности работы устройства. Наиболее заметное влияние топология оказывает на теплоотвод и возможные перегревы компонентов.

Первоначально, важно учитывать расположение высокочувствительных компонентов, таких как процессоры, транзисторы и интегральные схемы. Чем дальше эти элементы расположены от тепловых точек, например, от слоев, проводящих тепло (например, медных слоев), тем хуже осуществляется теплоотвод. Это может привести к перегреву, снижению производительности и сокращению срока службы компонента.

Одним из ключевых факторов является выбор и расположение тепловых vias (тепловых переходных отверстий). Они обеспечивают передачу тепла с верхнего слоя платы на более глубокие слои или на металл, расположенный на нижней части платы. Увеличение количества и правильное распределение тепловых vias в критических местах значительно улучшает охлаждение. Важно, чтобы они располагались вблизи источников тепла, а также имели соответствующий диаметр для эффективного теплоотведения.

Рассмотрение плотности и ширины проводников на плате также влияет на тепловые характеристики. Более широкие проводники снижают сопротивление и, следовательно, выделяют меньше тепла. Это особенно важно в случае высокоскоростных плат, где необходимость минимизировать тепловые потери становится важной для поддержания стабильной работы.

Также стоит отметить важность использования многослойных плат. Применение нескольких слоев помогает эффективно распределить тепло, снижая его концентрацию в одном месте и предотвращая перегрев. Многослойная структура способствует лучшему теплообмену между слоями, что снижает риск локальных перегревов, особенно при работе с высокоскоростными схемами и мощными компонентами.

Местоположение компонентов и направление трассировки также критичны для равномерного распределения тепла. Трассировка проводников, которая минимизирует сопротивление и снижает тепловые потери, помогает уменьшить точки перегрева. Если трассировка предполагает пересечение с высокочастотными сигналами, важно минимизировать длину проводников, что также влияет на уменьшение тепловых потерь.

Влияние топологии на тепловые характеристики печатной платы требует тщательного анализа на этапе проектирования. Правильное размещение компонентов, грамотный выбор материала и оптимизация структуры проводников способствуют повышению общей эффективности системы охлаждения и предотвращению перегрева.

Как топология влияет на скорость и качество передачи сигналов

Топология печатной платы (ПП) оказывает значительное влияние на скорость и качество передачи сигналов, так как она определяет, как компоненты и соединительные трассы взаимодействуют друг с другом. Правильная топология позволяет минимизировать потери сигнала, предотвращать искажения и повысить производительность устройства. Основные факторы, которые влияют на передачу сигналов, включают длину трасс, их конфигурацию, ширину и расстояние между ними.

Один из важнейших аспектов – это индуктивность и ёмкость, которые появляются из-за структуры трасс и их расположения. Чем длиннее трасса, тем выше её индуктивность, что приводит к замедлению передачи сигнала. В идеале трассы должны быть как можно короче, а также использовать оптимальные ширины и зазоры для минимизации потерь.

Кроме того, влияние на скорость передачи сигналов оказывает и взаимодействие между соседними линиями. Если трассы расположены слишком близко друг к другу, возникает эффект взаимной индукции, что может вызвать помехи и ухудшить качество сигнала. Для предотвращения этого рекомендуется соблюдать определённые правила проектирования, такие как использование заземлённых слоёв между сигнальными трассами.

Не менее важным аспектом является использование дифференциальных пар для высокоскоростных сигналов. Эти пары, благодаря своему симметричному расположению, позволяют уменьшить электромагнитные помехи и обеспечить стабильную передачу сигналов на больших расстояниях.

Таким образом, правильная топология печатной платы не только способствует улучшению электрических характеристик, но и напрямую влияет на общую производительность устройства. При проектировании ПП важно учитывать все элементы, влияющие на передачу сигналов, чтобы избежать деградации скорости и потерь качества в будущем.

Оптимизация проводников и их влияние на производительность

Первое, на что стоит обратить внимание при проектировании проводников, – это их ширина. Чем шире проводник, тем ниже его сопротивление, что улучшает пропускную способность и снижает потери сигнала. Однако увеличение ширины проводников также ведет к увеличению площади платы, что может привести к проблемам с компоновкой и увеличением стоимости. Для оптимизации выбираются минимально возможные размеры, соответствующие требованиям к току и напряжению, при этом соблюдается баланс между площадью и электрофизическими характеристиками.

Второй важный аспект – длина проводников. Чем длиннее путь, тем большее сопротивление и индуктивность будет у сигнала, что замедляет его передачу и увеличивает вероятность потерь. Использование более коротких путей, а также стратегии с минимизацией перекрестных помех между проводниками, позволяет снизить воздействие паразитных эффектов и ускорить обработку сигналов.

Расположение проводников также важно для минимизации эффектов, таких как взаимные индуктивности. Параллельные проводники, особенно если они переносят высокочастотные сигналы, создают магнитное поле, которое может привести к взаимным помехам. Для решения этой проблемы важно разносить проводники с высоким уровнем сигналов и тех, которые используют низкочастотные или постоянные напряжения, минимизируя их пересечения.

Влияние проводников на теплоту также не стоит недооценивать. Для токов, которые проходят через толстые проводники, нужно учитывать их нагрев. Применение большего сечения проводников или улучшение теплоотведения через конструктивные особенности платы (например, использование металлических слоев или тепловых отсеков) помогает снизить риски перегрева и повысить стабильность работы устройства.

Снижение паразитных емкостей и индуктивностей между проводниками достигается не только через правильное проектирование геометрии проводников, но и выбор подходящих материалов для слоев печатной платы. Например, использование высококачественных диэлектрических материалов с низким коэффициентом диэлектрических потерь может значительно улучшить общую производительность устройства, особенно в высокоскоростных схемах.

Таким образом, оптимизация проводников включает в себя не только выбор их размеров, но и правильное размещение и учет всех электрических характеристик, что напрямую влияет на скорость работы и надежность всей системы. Внимание к этим деталям позволяет избежать неожиданных потерь, перегрева и помех, что, в свою очередь, повышает общую эффективность устройства.

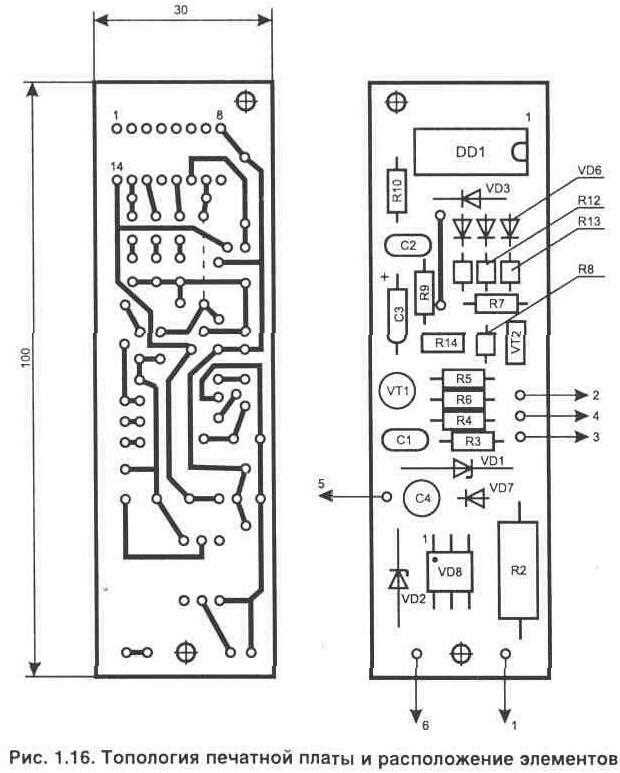

Топология и её роль в снижении затрат на производство

Правильная топология печатной платы (PCB) играет ключевую роль в оптимизации затрат на производственные процессы. На каждом этапе разработки и производства платы можно сократить расходы за счет грамотного подхода к расположению компонентов и проектированию трассировок.

Основные способы снижения затрат с помощью топологии включают:

• Минимизация стоимости материалов. Эффективная топология позволяет снизить количество проводников и уменьшить общую площадь платы, что приводит к снижению стоимости материала. Это особенно важно при использовании дорогих компонентов, таких как многослойные платы или платы с высокой плотностью монтажа.
• Уменьшение сложности сборки. Простая и логичная топология уменьшает количество манипуляций при монтаже и пайке компонентов, что снижает трудозатраты. Особенно это важно на массовом производстве, где минимизация времени на сборку может существенно снизить общую стоимость устройства.
• Снижение потребности в тестировании. Грамотно спроектированная топология уменьшает количество дефектов, таких как короткие замыкания или ошибки в соединениях, которые могут потребовать дополнительных тестов. Оптимизация схемы платы позволяет использовать более автоматизированные методы проверки и тестирования, что также экономит средства.
• Упрощение термического управления. Неверно спроектированное размещение компонентов может привести к перегреву отдельных частей платы, что потребует дополнительной разработки системы охлаждения. Уменьшение плотности компонентов и правильное распределение тепла может исключить дополнительные расходы на терморегуляцию.

Планируя топологию, стоит учесть следующие рекомендации для максимального сокращения затрат:

1. Минимизировать количество слоев. Платы с меньшим количеством слоев дешевле в производстве. Переход на многослойные схемы следует делать только в случае необходимости для выполнения функциональных требований.
2. Размещение компонентов по функциональным группам. Компоновка компонентов в соответствии с их функциональной связью уменьшает длину проводников, что снижает возможные потери и повышает эффективность.
3. Использование стандартных размеров и форматов. Придерживаясь общепринятых стандартов в проектировании, можно сократить время на производство и тестирование, а также снизить затраты на покупку нестандартных компонентов.
4. Реализация полного использования пространства платы. Эффективное использование площади помогает не только снизить стоимость материала, но и улучшить производственные процессы, так как платы, занявшие меньше пространства, обычно требуют меньше времени на сборку и монтаж.

Кроме того, правильная топология помогает избежать дорогостоящих изменений в процессе производства. Когда проект согласован с возможностями производителя, часто удается минимизировать риски ошибок, которые могут привести к дорогостоящим переделкам или отклонению от стандартных процессов.

Вопрос-ответ:

Что такое топология печатной платы?

Топология печатной платы — это схема расположения всех элементов и соединений на плате. Включает в себя компоненты, такие как резисторы, транзисторы, микросхемы, а также их размещение и соединение проводниками. Топология определяет, как сигналы и токи будут проходить через плату, что влияет на ее функциональность и производительность.

Как топология печатной платы влияет на её работу?

Правильное проектирование топологии печатной платы помогает минимизировать потери сигнала, избежать помех и повысить скорость передачи данных. Например, если элементы расположены слишком близко друг к другу, это может привести к перекрестным помехам. Неудачное размещение проводников может вызвать перегрев, повышенное потребление энергии или ухудшение надежности всей схемы.

Какие факторы нужно учитывать при разработке топологии печатной платы?

При проектировании топологии учитываются несколько ключевых факторов. Среди них — размер и форма платы, электрические характеристики компонентов, требования к охлаждению, возможные электромагнитные помехи и ограничение по стоимости. Также важно учитывать технологические ограничения, такие как количество слоев платы и доступные методы монтажа.

Почему правильно спроектированная топология так важна для устройства?

Неправильная топология может привести к ухудшению работы устройства. Например, может возникнуть избыточный нагрев, нарушение сигнальной целостности, увеличение задержек в передаче данных или просто неправильная работа устройства. Хорошо спроектированная топология обеспечивает стабильность работы и повышает долговечность устройства.

Какие методы используются для оптимизации топологии печатных плат?

Для оптимизации топологии используют различные методы, такие как минимизация длины проводников, правильное размещение слоев на многослойных платах, а также использование заземления и экранирования для уменьшения помех. Также важна правильная расстановка компонентов с учетом их тепловых характеристик и электромагнитной совместимости. В некоторых случаях используют автоматизированные системы проектирования для поиска наиболее эффективных решений.
