Двигатель EP6 – рядный четырехцилиндровый бензиновый мотор, широко используемый в моделях PSA Group. Датчик детонации в данной конструкции играет ключевую роль в обеспечении корректной работы системы зажигания и оптимизации мощности двигателя.
На EP6 датчик детонации устанавливается непосредственно на блоке цилиндров, обычно в зоне между вторым и третьим цилиндрами. Такое расположение обеспечивает максимально точное обнаружение вибраций и ранних признаков детонации.
Правильное крепление датчика, без зазоров и повреждений проводки, критично для стабильной работы системы управления двигателем. Рекомендуется при замене датчика использовать оригинальные запчасти и соблюдать момент затяжки, указанный в технической документации.
Несоблюдение точного положения датчика или использование неподходящих деталей приводит к ложным срабатываниям и увеличению расхода топлива, а также к снижению ресурса двигателя из-за неправильной работы системы контроля детонации.

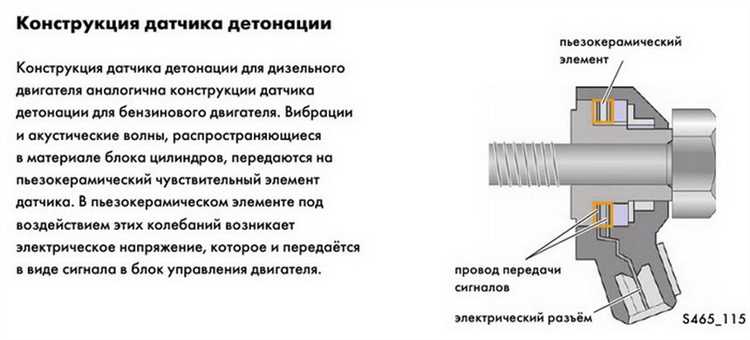

Точное место установки датчика детонации на блоке цилиндров Ep6
Датчик детонации на двигателе Ep6 монтируется непосредственно на корпусе блока цилиндров, в зоне между вторым и третьим цилиндром по ходу двигателя. Его крепление осуществляется в специально предусмотренном резьбовом отверстии с внутренней стороны блока, рядом с масляным каналом.
Оптимальное расположение датчика обеспечивает максимальную чувствительность к вибрациям, возникающим при детонации, при этом исключается влияние посторонних шумов от работы других узлов. Глубина вкручивания должна строго соответствовать заводским параметрам – обычно не более 15–20 мм от поверхности блока, чтобы избежать искажений сигнала.
Расположение датчика требует использования уплотнительного кольца из устойчивого к нагреву материала, например, силиконового или тефлонового, для предотвращения попадания масла и сохранения герметичности соединения. Момент затяжки крепежного болта должен составлять 10–12 Н·м, что позволяет избежать повреждения резьбы и обеспечить надежный контакт.
Перед установкой следует очистить резьбовое отверстие от загрязнений и остатков старого уплотнителя. После монтажа датчика важно проверить целостность проводки и корректность соединения с ЭБУ, чтобы обеспечить стабильную передачу сигналов детонации.

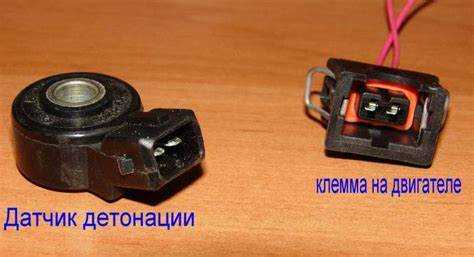

Как отличить датчик детонации от других датчиков двигателя Ep6
Датчик детонации на двигателе Ep6 обычно располагается на блоке цилиндров, ближе к передней или боковой части двигателя, в зоне, где вибрации наиболее ощутимы. Его корпус имеет компактную цилиндрическую форму с креплением на болт и электрическим разъемом на один или два контакта.
Визуально датчик детонации отличается от датчиков температуры или давления, которые имеют другие формы и способы крепления. Например, датчик температуры охлаждающей жидкости обычно ввинчен в головку блока и оснащен резьбовым соединением с контактами для измерения температуры.
Характерная особенность датчика детонации – наличие пьезоэлектрического элемента внутри, что не всегда очевидно внешне, но на корпусе часто указана маркировка с обозначением «Knock Sensor» или его сокращениями. При диагностике важно сверять номер детали с заводскими каталогами, так как у Ep6 датчик детонации имеет уникальный артикул.
Подключение датчика детонации осуществляется через разъем, который обычно отличается по форме и размеру от других датчиков, что снижает риск ошибочного подключения. Для точного определения можно использовать мультиметр: датчик детонации демонстрирует определенное сопротивление и способен генерировать напряжение при механическом воздействии.
В отличие от датчика детонации, кислородные датчики, расположенные в выпускном коллекторе, имеют длинные провода и отличаются формой корпуса, а датчики положения распределительного вала располагаются ближе к ГРМ и имеют другие крепления и разъемы.
Проверка расположения и маркировки, а также консультация с технической документацией на двигатель Ep6 помогут избежать путаницы при замене или диагностике датчика детонации.

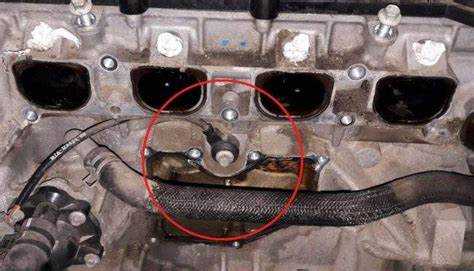

Инструменты и подготовка для доступа к датчику детонации Ep6
Для работы с датчиком детонации на двигателе Ep6 потребуется набор ключей Torx, чаще всего T30 и T40, а также комплект шестигранников 5 и 6 мм. Рекомендуется использовать трещотку с удлинителем для удобства доступа в ограниченном пространстве под капотом.
Обязательно подготовьте плоскую и крестовую отвертки для отсоединения электрических разъемов и фиксаторов. Для снятия крепежа датчика потребуется головка с тонким профилем, чтобы избежать повреждения рядом расположенных деталей.
Перед началом работы двигатель должен быть полностью остывшим, чтобы исключить риск ожогов. Также необходимо отсоединить клемму аккумулятора для предотвращения короткого замыкания при работе с электрооборудованием.
Подготовьте чистую ветошь и аэрозоль для очистки контактов, что обеспечит надежное соединение после установки датчика. Рекомендуется иметь под рукой фонарик или налобный светильник для качественного осмотра в плохо освещенных местах моторного отсека.
Для упрощения доступа к датчику иногда потребуется снять воздушный фильтр или защитные кожухи, для чего понадобится набор пластиковых клипс и фиксаторов. Работу лучше выполнять на ровной поверхности с достаточным пространством для размещения инструментов и снятых деталей.

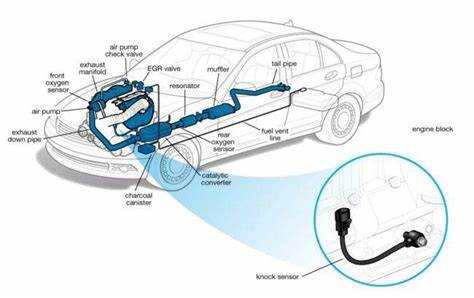

Типичные ошибки при монтаже датчика детонации на Ep6
Неправильный монтаж датчика детонации на двигателе Ep6 приводит к некорректной работе системы управления двигателем и ухудшению динамики. Основные ошибки включают следующие моменты:
- Установка в неправильном месте: датчик должен располагаться в зоне блока цилиндров, максимально близко к камере сгорания, но не на головке блока или впускном коллекторе. Часто ошибочно ставят датчик на алюминиевую часть, где передача вибраций слабая, что снижает чувствительность.
- Неплотное крепление: датчик должен быть закреплен с точным моментом затяжки, обычно около 10 Н·м. Недостаточная затяжка приводит к ухудшению контакта с поверхностью и появлению посторонних шумов.
- Использование уплотнителей или герметиков: применение дополнительных прокладок, смазок или герметиков под датчиком снижает передачу вибраций искажает сигналы, что недопустимо.
- Ошибки при подключении электрической части: повреждение или окисление контактов разъема, неправильное подключение проводов приводят к ложным сигналам или их отсутствию.
- Игнорирование рекомендаций производителя по ориентации датчика: датчик детонации Ep6 имеет определённую полярность и положение относительно поверхности двигателя, отклонение от которых снижает точность измерения.
- Отсутствие очистки монтажной поверхности: загрязнения, коррозия или остатки старого уплотнителя на месте установки снижают плотность прилегания, ухудшая чувствительность.
- Повреждение датчика при установке: чрезмерное усилие при креплении, удары или неправильная затяжка могут привести к выходу из строя.
Правильный монтаж требует соблюдения точных параметров: чистая и ровная поверхность блока, без промежуточных материалов, правильное положение и момент затяжки, проверка контактов и надежность подключения. Это обеспечивает корректное считывание детонации и стабильную работу двигателя Ep6.
Влияние расположения датчика на качество сигналов детонации
Датчик детонации на двигателе EP6 должен устанавливаться максимально близко к камере сгорания, чтобы обеспечить точное считывание вибраций, вызванных детонационными процессами. Оптимальное место – на блоке цилиндров в зоне между 1 и 2 цилиндрами, где конструктивно предусмотрена специальная резьба и усиленный контакт с металлом.
Удаление датчика даже на несколько сантиметров от оптимального положения приводит к ослаблению амплитуды сигнала и ухудшению соотношения сигнал/шум. В результате электронный блок управления (ЭБУ) получает искаженную информацию, что снижает точность распознавания детонации и может вызвать запаздывание коррекции угла опережения зажигания.
При неправильном монтаже, например, на головке блока цилиндров или вблизи пластиковых элементов, происходит частичное гашение вибраций и появление паразитных шумов от других агрегатов (насосов, генератора). Это приводит к ложным срабатываниям или игнорированию реальной детонации.
Рекомендации по установке:
| Фактор | Требование | Последствие отклонения |
|---|---|---|
| Место крепления | Специальная резьба на блоке между 1 и 2 цилиндрами | Снижение чувствительности, нестабильность сигналов |
| Контакт с металлом | Плотное прилегание без зазоров и термостойкий герметик | Потеря передачи вибраций, искажение сигнала |
| Удаление от зоны детонации | Минимальное расстояние от камеры сгорания | Ослабление сигнала, появление шумов |
| Защита от вибраций других узлов | Избегать монтажа на пластиковых или тонкостенных деталях | Ложные сигналы, неправильная работа ЭБУ |
Таким образом, соблюдение точного расположения и надежности крепления датчика детонации на EP6 позволяет получить чистый, стабильный сигнал, что повышает эффективность работы системы управления двигателем и предотвращает повреждения поршневой группы.

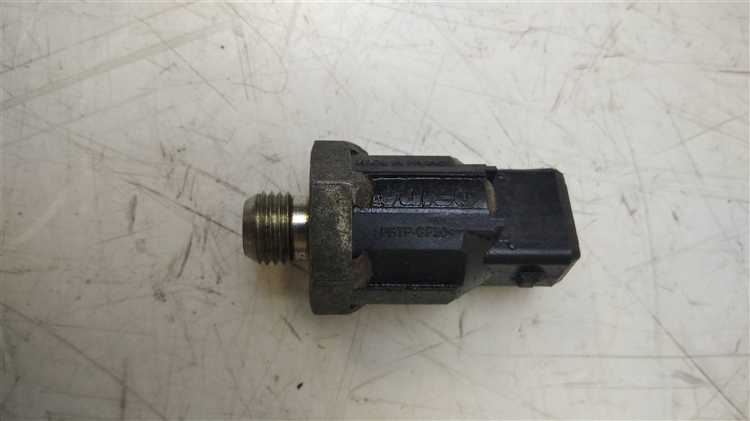

Рекомендации по проверке и замене датчика детонации на двигателе Ep6
Осциллограф позволяет оценить качество сигнала при работающем двигателе. При нормальной работе сигнал должен иметь четкие пиковые всплески, соответствующие детонационным ударам. Отсутствие или искажение сигнала указывает на неисправность.
При замене датчика важно использовать оригинальные запчасти или сертифицированные аналоги, совместимые с двигателем Ep6. Монтаж должен быть выполнен строго по заводским требованиям: датчик крепится на заранее подготовленное место на блоке цилиндров с применением резьбового соединения и уплотнительной прокладки, обеспечивающей герметичность и исключающей вибрационные повреждения.
Перед установкой новый датчик следует осмотреть на предмет механических дефектов и загрязнений. Контактные разъемы необходимо очистить и обработать контактной смазкой. После монтажа рекомендуется проверить работоспособность датчика, запустив двигатель и проверив наличие диагностических кодов ошибок в системе управления.
Регулярная проверка датчика детонации помогает избежать проблем с зажиганием и повреждения двигателя. Рекомендуемый интервал диагностики – каждые 40–50 тысяч километров пробега или при появлении симптомов нестабильной работы мотора.
Вопрос-ответ:
Где именно установлен датчик детонации на двигателе EP6?
Датчик детонации на двигателе EP6 располагается на блоке цилиндров, обычно рядом с головкой блока. Его точное место — на боковой стороне блока, где вибрации детонации наиболее отчетливо передаются, что обеспечивает более точное считывание сигналов.
Почему важно правильное расположение датчика детонации на двигателе EP6?
Корректное размещение датчика детонации влияет на качество сигналов, которые он получает. Если датчик установлен слишком далеко от зоны возникновения детонации или в местах с большим количеством посторонних вибраций, его данные могут быть искажены. Это ведет к неправильной работе системы управления двигателем и может вызвать ухудшение работы мотора или повышение расхода топлива.
Какие трудности могут возникнуть при замене датчика детонации на двигателе EP6 из-за его расположения?
Доступ к датчику детонации на EP6 иногда осложнен из-за плотного расположения компонентов двигателя и ограниченного пространства. Это требует аккуратного снятия окружающих элементов, таких как впускной коллектор или части проводки, чтобы избежать повреждений. Также может понадобиться специальный инструмент для откручивания датчика в узком месте.
Можно ли самостоятельно проверить правильность установки датчика детонации на двигателе EP6?
Проверить точное расположение датчика самостоятельно можно, если есть базовые знания устройства двигателя и доступ к технической документации. Визуально стоит убедиться, что датчик закреплен плотно и расположен на штатном месте без перекосов. Для точной диагностики сигналов требуется сканер, способный считать данные с ЭБУ, поскольку внешне определить корректность работы датчика сложно.
