Как разобрать блок питания thermaltake 750w

Блок питания Thermaltake 750W представляет собой надежное решение для игровых и мощных рабочих систем, обеспечивая стабильную работу даже при высоких нагрузках. В этом обзоре мы детально разберем его характеристики, конструктивные особенности и производительность на практике.

Внешний вид и конструкция блока питания явно указывают на высокое качество сборки. Корпус выполнен из прочного металла с глянцевым покрытием, что помогает защитить внутренние компоненты от внешних повреждений. Важно отметить, что длина кабелей достаточна для комфортной установки в системные блоки любого размера.

Эффективность и охлаждение – важные аспекты для блока питания мощностью 750W. Thermaltake использует 80 PLUS Gold сертификацию, что обеспечивает КПД до 90%. Система охлаждения оснащена 140-мм вентилятором с интеллектуальной регулировкой скорости, что помогает снизить шум даже при максимальной нагрузке. Такая конструкция поддерживает оптимальную температуру работы без перегрева, что особенно важно при длительных нагрузках на систему.

Распределение мощности в блоке питания продумано до мелочей. В нем предусмотрены несколько независимых линий +12В, каждая из которых может обеспечить стабильное питание отдельных компонентов. Это решение позволяет снизить риск перегрузки и улучшить стабильность работы всей системы.

Рассмотрев основные характеристики и конструкцию блока питания Thermaltake 750W, можно с уверенностью сказать, что он является отличным выбором для пользователей, нуждающихся в надежности и высокой эффективности. В следующих разделах мы перейдем к более детальному анализу его работы в реальных условиях и проведем тестирование производительности.

Как открыть и подготовить блок питания Thermaltake 750W к разбору

Перед разборкой блока питания Thermaltake 750W необходимо подготовить рабочее место и ознакомиться с шагами, чтобы минимизировать риски повреждения устройства или получения травм. Следующие инструкции помогут правильно открыть и подготовить блок питания к разбору.

1. Выключение блока питания: Убедитесь, что блок питания полностью отключен от источника питания и всех устройств. Провод заземления следует отсоединить, а все кабели питания убрать, чтобы избежать случайных коротких замыканий.

2. Использование защитных средств: Рекомендуется работать в антистатическом браслете, чтобы избежать повреждения внутренних компонентов блока питания из-за статического электричества. Это особенно важно для предотвращения повреждений чувствительных компонентов, таких как конденсаторы и микросхемы.

3. Подготовка инструмента: Для разборки блока питания потребуется крестовая отвертка и, возможно, маленькая плоская отвертка для снятия крышки и отсоединения креплений. Убедитесь, что у вас есть правильные инструменты перед началом работы.

4. Отсоединение внешних компонентов: Начните с отсоединения кабелей, которые подключены к внешним разъемам блока питания. Проверьте наличие зажимов, защелок или винтов, которые могут удерживать кабели на месте. Аккуратно отсоедините их, чтобы избежать повреждений.

5. Разборка корпуса блока питания: Блок питания Thermaltake 750W часто оснащен четырьмя винтами на задней панели для крепления корпуса. Используйте отвертку для откручивания этих винтов. После этого аккуратно снимите верхнюю или заднюю крышку блока питания, в зависимости от модели. Будьте осторожны, чтобы не повредить крепления корпуса.

6. Проверка внутренних компонентов: После снятия крышки внимательно осмотрите внутренности блока питания. Убедитесь, что конденсаторы и другие компоненты не повреждены. Если блок питания долго не использовался, возможно, нужно подождать несколько минут, чтобы остаточное напряжение в конденсаторах исчезло.

Следуя этим шагам, вы сможете безопасно подготовить блок питания Thermaltake 750W к дальнейшей разборке. Важно соблюдать осторожность при работе с электросхемами и не прилагать чрезмерных усилий для снятия компонентов, чтобы избежать повреждений.

Обзор конструктивных особенностей блока питания Thermaltake 750W

Блок питания Thermaltake 750W выполнен в стандартном форм-факторе ATX и рассчитан на мощность 750 Вт, что позволяет использовать его в большинстве современных ПК. Корпус устройства выполнен из стали с черным матовым покрытием, что придает ему строгий и минималистичный вид. Размеры блока питания составляют 150 x 140 x 86 мм, что соответствует стандарту и позволяет удобно устанавливать его в большинство корпусов ATX.

Для улучшения вентиляции и снижения температуры, блок питания оснащен одним 120-мм вентилятором с двойными подшипниками. Вентилятор использует технологию Smart Zero Fan, что позволяет ему оставаться в неактивном режиме при нагрузках до 30% от номинальной мощности. Это снижает уровень шума и продлевает срок службы компонента. Вентилятор имеет качественную сборку и работает тихо, не создавая лишнего шума даже при высоких нагрузках.

Конструкция блока питания предусматривает широкую систему защиты от короткого замыкания, перегрузки и перегрева. Система защиты PowerGood отслеживает стабильность выходного напряжения, что предотвращает повреждение подключенных компонентов в случае нестабильной работы устройства. Также предусмотрена защита от перепадов напряжения и перенапряжений, что значительно увеличивает надежность блока питания при эксплуатации в регионах с нестабильным электроснабжением.

Термалтайк 750W использует кабели с плоским дизайном, что облегчает их укладку в корпусе. Они гибкие, что упрощает процесс монтажа, а также позволяют улучшить воздушный поток внутри корпуса. Кабели выполнены из высококачественного материала и имеют достаточную длину для установки в полноразмерные корпуса ATX.

В блоке питания используется компонентная база, включающая высококачественные электролитические конденсаторы и другие элементы, способные работать в условиях повышенных температур. Это повышает общую долговечность устройства и делает его более устойчивым к нагрузкам при длительной эксплуатации.

Выходные напряжения блока питания стабилизированы и соответствуют стандартам ATX. Мощность 750W гарантирует стабильную работу даже в системах с высокопроизводительными видеокартами и процессорами. Блок питания имеет несколько линий +12V, что позволяет равномерно распределить нагрузку и повысить эффективность работы системы.

Диагностика и тестирование компонентов блока питания перед разбором

Перед тем как приступать к разборке блока питания Thermaltake 750W, важно провести диагностику его работы. Это поможет избежать повреждения компонентов устройства при вмешательстве и выявить возможные неисправности, которые можно устранить без необходимости разборки.

Первым шагом является проверка внешнего состояния блока питания. Осмотрите корпус на наличие физических повреждений, таких как вмятины, трещины или следы перегрева. Наличие таких дефектов может указывать на внутренние проблемы, такие как повреждение трансформатора или конденсаторов.

Для дальнейшей диагностики следует подключить блок питания к рабочей системе и измерить его выходные параметры с помощью мультиметра. Это позволит убедиться, что напряжения на различных линиях находятся в пределах нормы (12 В, 5 В, 3,3 В). Значительные отклонения от стандартных значений могут свидетельствовать о неисправности стабилизатора или других внутренних компонентов.

Кроме того, важно проверить стабильность работы блока питания под нагрузкой. Для этого можно использовать специальное программное обеспечение для стресс-тестирования системы, например, Prime95 или FurMark. Эти программы создадут максимальную нагрузку на процессор и видеокарту, что позволит проверить, насколько эффективно блок питания справляется с высокими потребностями в энергии. При этом стоит обращать внимание на возможные сбои системы, внезапные перезагрузки или шумы из блока питания – это может указывать на его перегрев или выход из строя.

Если тесты показали аномалии, стоит использовать тестер для проверки работы вентиляторов. Блоки питания Thermaltake оснащены активным охлаждением, и неисправный вентилятор может привести к перегреву устройства. Простой метод проверки – это прослушивание работы вентилятора при включении системы или с помощью виброметра.

Также стоит проверить наличие возможных коротких замыканий или утечек тока внутри блока питания. Это можно сделать с помощью изолированных тестеров, которые позволяют быстро проверять целостность цепей питания.

Только после проведения всех этих проверок можно переходить к разбору блока питания, если все признаки указывают на его неисправность. Такой подход минимизирует риски повреждения других компонентов и позволяет целенаправленно выявить и устранить дефекты.

Как разобрать корпус блока питания Thermaltake 750W без повреждений

Перед тем как приступить к разборке блока питания Thermaltake 750W, важно обеспечить безопасные условия работы. Начните с отключения устройства от сети питания и отсоединения всех кабелей. Помните, что высоковольтные конденсаторы в блоке питания могут сохранять заряд даже после отключения от сети, что представляет опасность для здоровья.

Первым шагом аккуратно снимите внешние винты с задней панели корпуса. Используйте отвертку с магнитным наконечником для предотвращения потери винтов. Для Thermaltake 750W обычно достаточно стандартной крестовой отвертки, но в некоторых моделях могут быть использованы винты с защитой от несанкционированного вскрытия (например, винты с внутренним шестигранником). В случае необходимости используйте подходящий инструмент для их снятия.

Когда все винты сняты, аккуратно отсоедините крышку корпуса. Силу при этом применять не нужно. При тугом прилегании крышки можно немного поддеть её с помощью пластикового инструмента, чтобы избежать повреждения металла или появлений царапин на поверхности.

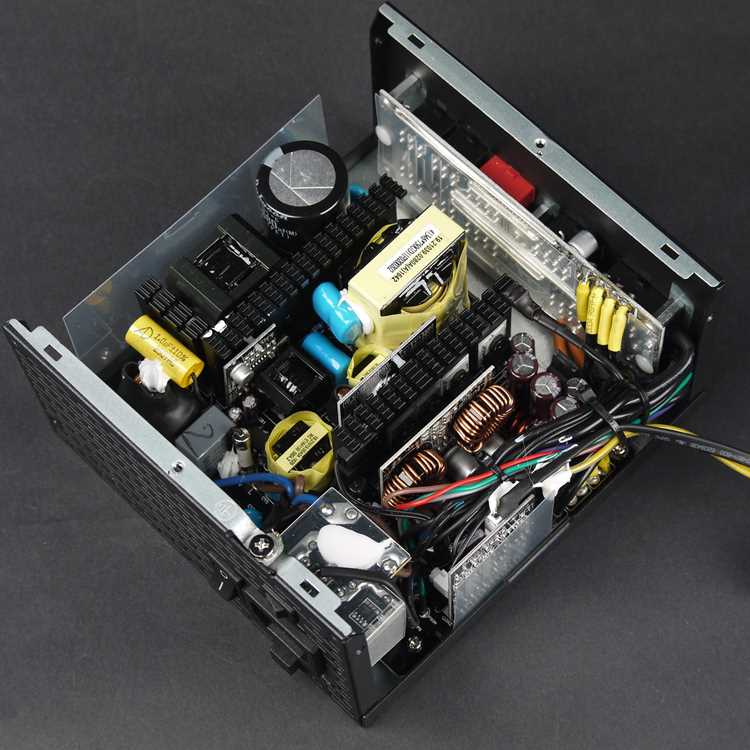

После снятия крышки следует внимательно осмотреть внутренние компоненты. Важно не касаться элементов, которые могут быть чувствительными к статическому электричеству. Используйте антистатический браслет или пластиковый инструмент для извлечения деталей. На этом этапе вы также можете проверить внутреннюю проводку, чтобы не повредить проводники при дальнейших действиях.

Если необходимо отсоединить внутренние компоненты, начните с аккуратного снятия соединительных кабелей. Помните, что кабели могут быть жестко закреплены, и для их снятия может потребоваться аккуратное нажатие на фиксирующие элементы, не применяя излишней силы.

Для безопасного извлечения трансформатора и других крупных деталей используйте пластиковые клещи, чтобы избежать повреждения крепежных элементов или контактов. Некоторые детали могут быть закреплены на резьбовых соединениях – в этом случае применяйте только те инструменты, которые соответствуют размеру винтов, чтобы не повредить их форму.

Важным этапом разборки является проверка на наличие следов перегрева, поврежденных компонентов или коррозии. Если обнаружены неисправности, не пытайтесь чинить блок питания самостоятельно, а обратитесь к специалисту для диагностики и ремонта.

По завершению разборки обязательно протерите внутренности блока питания от пыли и загрязнений с помощью сжатого воздуха. Это поможет улучшить охлаждение и предотвратить перегрев компонентов при дальнейшей эксплуатации.

Изучение схемы и электрических соединений внутри блока питания

Для эффективного анализа блока питания Thermaltake 750W важно тщательно изучить его электрические соединения и схему. Это поможет понять, как каждый компонент взаимодействует для обеспечения стабильной работы устройства.

Блок питания состоит из нескольких ключевых элементов, которые образуют цепи для преобразования переменного тока в постоянный и распределения энергии на различные компоненты системы. Важно обратить внимание на следующие части:

• Входной фильтр: Первичная защита от высокочастотных помех и пиковых токов. Включает в себя сетевые фильтры, варисторы и диоды. Они устанавливаются на входе блока питания для защиты от возможных перепадов напряжения.
• Корпус трансформатора: Используется для понижения напряжения с 220 В до требуемых значений. Внимание стоит уделить проволочным обмоткам и их качеству, что влияет на эффективность работы блока.
• Диоды выпрямителя: Они преобразуют переменный ток в постоянный. Выпрямитель состоит из четырех диодов, образующих мостовую схему. Схема должна быть тщательно изучена на предмет долговечности и правильности монтажа.
• Конденсаторы: Они сглаживают пульсации, создаваемые после выпрямления. Важно проверить их тип (электролитический или твердотельный) и номинальные параметры, такие как емкость и рабочее напряжение. Проблемы с конденсаторами – одна из распространенных причин нестабильной работы блока питания.
• Стабилизаторы напряжения: Обеспечивают необходимое постоянное напряжение для разных линий выходного питания. Особое внимание стоит уделить типу стабилизаторов – линейные или импульсные – и их эффективности.
• Выходные соединения: Все выходные линии (12V, 5V, 3.3V) имеют свои схемы стабилизации и защиты от коротких замыканий. Проверьте целостность соединений, а также качество проводки, особенно на уровне разъемов.

После анализа основных элементов схемы блока питания, следует обратить внимание на расположение компонентов. Важно, чтобы проводка была организована таким образом, чтобы минимизировать риск помех и перегрева. Также стоит проверять пайку, так как некачественные соединения могут стать причиной нестабильной работы блока.

Не менее важным является изучение схемы защиты, которая включает в себя систему предотвращения перегрузки, короткого замыкания и защиты от перегрева. Эти схемы должны быть четко отражены в электрической схеме блока питания.

Таким образом, для глубокого анализа блока питания Thermaltake 750W необходимо изучить не только общую структуру и основные компоненты, но и электрические соединения, которые обеспечивают его правильную работу и долговечность.

Замена поврежденных или устаревших компонентов блока питания Thermaltake 750W

Блок питания Thermaltake 750W, как и любое другое электронное устройство, может выйти из строя по ряду причин. Часто это связано с повреждением или устареванием отдельных компонентов, таких как конденсаторы, диоды или вентиляторы. Рассмотрим, как провести замену этих элементов.

1. Замена конденсаторов

Конденсаторы являются одними из самых уязвимых компонентов в блоках питания. Особенно часто страдают электролитические конденсаторы, которые со временем теряют свои свойства, что может привести к нестабильности работы блока питания. Для замены конденсаторов необходимо:

• Отключить блок питания и разобрать корпус, сняв все необходимые винты.
• Определить поврежденные или устаревшие конденсаторы. Обычно они выпирают, имеют признаки вздутия или утечки.
• Снять поврежденный элемент с помощью паяльника, разогревая его контакты, чтобы облегчить удаление.
• Заменить на новый конденсатор с аналогичными параметрами по емкости и напряжению. Лучше выбирать компоненты с более высоким рабочим напряжением для повышения надежности.
• Припаять новый конденсатор, проверив правильность полярности.

2. Замена диодов и стабилизаторов

Диоды могут выйти из строя из-за перегрева или перенапряжения, особенно в схеме выпрямления. Если блок питания не подает выходное напряжение или появляется нестабильная работа, это может быть связано с поврежденными диодами. Для их замены нужно:

• Обнаружить неисправные диоды с помощью мультиметра в режиме прозвонки.
• Аккуратно отпаяйте старый диод.
• Установите новый диод, соответствующий характеристикам блока питания (например, аналогичные параметры тока и напряжения).
• Проверьте работу блока питания после замены, убедившись в стабильности выходного напряжения.

3. Замена вентиляторов

Если вентилятор блока питания издает громкие шумы или перестал работать, его необходимо заменить. Этот элемент отвечает за охлаждение устройства, и без него блок питания может перегреться. Для замены вентилятора выполните следующие шаги:

• Отключите блок питания от сети.
• Открутите корпус и найдите вентилятор.
• Отсоедините питание вентилятора от платы и снимите крепления.
• Установите новый вентилятор с таким же диаметром и напряжением, чтобы обеспечить корректную работу охлаждения.
• Подключите новый вентилятор и проверьте его работу перед сборкой блока питания.

4. Проверка целостности цепей и контактов

Плохие или окисленные контакты могут вызывать нестабильную работу блока питания. Поэтому перед заменой компонентов рекомендуется проверять целостность всех пайки и контактов. Это можно сделать с помощью мультиметра, проверяя сопротивление между соединениями. Если обнаружены плохие контакты, их следует перепаять или очистить от окислов.

5. Использование качественных компонентов

При замене компонентов блока питания не следует экономить на качестве. Используйте только те элементы, которые соответствуют требованиям и характеристикам вашего блока питания. Применение низкокачественных или неподобающих деталей может привести к повторным поломкам и даже вызвать повреждения других частей устройства.

Как провести профилактику и очистку внутренних элементов блока питания

1. Отключение устройства от сети: Перед началом работы обязательно отключите блок питания от розетки и всех подключенных устройств. Работать с блоком питания под напряжением крайне опасно, так как это может привести к короткому замыканию или травмам.

2. Демонтаж внешнего корпуса: Используйте крестовую отвертку для откручивания винтов и снятия крышки блока питания. Большинство моделей имеют стандартные винты, но для предотвращения повреждений старайтесь аккуратно разбирать корпус.

3. Очистка вентилятора: Вентилятор блоков питания часто становится основной причиной перегрева из-за накопления пыли. Для его очистки используйте баллон с сжатым воздухом или кисточку с мягким ворсом. Важно, чтобы воздух был сухим и не превышал 30-40 psi. Прокачайте воздухом вентилятор с разных сторон, чтобы избавиться от пыли, не повреждая лопасти.

4. Очистка радиаторов: Радиаторы служат для отведения тепла от компонентов блока питания. Использование сжатого воздуха также подойдет для удаления пыли с радиаторов. Направляйте воздух по направлению к радиаторам, чтобы избежать излишнего накопления пыли в других частях устройства. Очистка снаружи также способствует улучшению теплоотведения и предотвращает перегрев.

5. Проверка конденсаторов: Конденсаторы блоков питания могут со временем утратить свою эффективность. Визуально осмотрите их на наличие следов вздувания, потеков или других повреждений. Если такие признаки обнаружены, стоит заменить поврежденный элемент. Чтобы предотвратить перегрев, важно убедиться, что все конденсаторы крепко сидят и не имеют видимых дефектов.

6. Очистка проводки: Проверьте состояние кабелей на наличие повреждений или износа изоляции. Для очистки проводки используйте мягкую тряпку, слегка смоченную в спирте, для удаления загрязнений и пыли. Обратите внимание, чтобы кабели не были перегнуты и не создавали механического напряжения, что может привести к коротким замыканиям.

7. Сборка и тестирование: После очистки и профилактики соберите блок питания и подключите его к системе. Перед использованием блока питания в реальных условиях убедитесь, что вентилятор работает корректно, и устройство не издает посторонних шумов. Это поможет избежать перегрева и продлить срок службы компонентов.

Регулярное обслуживание блока питания Thermaltake 750W, в том числе его очищение от пыли и проверка внутренних элементов, является важной частью поддержания стабильной работы компьютера. Рекомендуется проводить профилактику не реже одного раза в 6 месяцев, особенно если система работает в условиях повышенной запыленности.

Подключение и проверка блока питания Thermaltake 750W после разборки

После разборки блока питания Thermaltake 750W важно правильно подключить его и провести тесты для проверки работоспособности. Все операции следует выполнять аккуратно, соблюдая правила безопасности и используя подходящее оборудование.

Для начала убедитесь, что блок питания полностью обесточен. Если блок был подключен к сети, отсоедините его от розетки и всех кабелей перед началом работы.

Шаги подключения блока питания

• Подключение основного кабеля питания: Подключите стандартный кабель питания к блоку и розетке. Убедитесь, что соединение плотно и надежно.
• Подключение материнской платы: Подключите 24-контактный кабель к соответствующему разъему на материнской плате. Обратите внимание на правильную ориентацию разъема.
• Подключение кабелей питания для процессора: Если блок питания имеет отдельный 4+4 или 8-контактный разъем для питания процессора, подключите его к разъему на материнской плате (обычно рядом с процессором).
• Подключение видеокарты: Если ваш блок питания оснащен дополнительными разъемами для питания видеокарты, подключите их к видеокарте в зависимости от требуемого типа разъема (6-pin или 8-pin).
• Проверка подключения периферии: Подключите все необходимые кабели для питания жестких дисков, SSD и других компонентов системы.

Шаги проверки блока питания

• Визуальная проверка: Осмотрите все соединения. Убедитесь, что все провода надежно подключены и не имеют повреждений.
• Проверка работы вентилятора: Включите блок питания и убедитесь, что вентилятор начинает вращаться. Это сигнализирует о том, что блок питания получает питание и работает нормально.
• Тестирование выходных напряжений: Используйте мультиметр для проверки напряжений на выходах блока питания. Стандартные значения:
  • 12V – для видеокарты, жестких дисков и вентиляторов.
  • 5V – для питания USB портов и других компонентов.
  • 3.3V – для питания некоторых периферийных устройств.

  Напряжения должны быть стабильными и соответствовать указанным значениям с отклонением не более 5%.

• Проверка работы блока при нагрузке: Подключите нагрузку (например, включите компьютер) и проверьте стабильность работы блока питания под нагрузкой. Блок должен работать без сбоев и перегрева.

После завершения тестов, если все параметры в пределах нормы, можно приступать к сборке компьютера. В случае, если были замечены отклонения в напряжениях или проблемы с охлаждением, рекомендуется провести дополнительные исследования или заменить блок питания.

Вопрос-ответ:

Какие особенности у блока питания Thermaltake 750W по сравнению с аналогами?

Блок питания Thermaltake 750W отличается высокой мощностью, стабильной работой и хорошей системой охлаждения. Он оснащен системой активного охлаждения с одним вентилятором, что помогает эффективно отводить тепло. В отличие от более дешевых моделей, в этой модели применяются компоненты высокого качества, такие как японские конденсаторы, что влияет на долговечность устройства. Кроме того, она поддерживает сертификацию 80+ Bronze, что означает более высокий уровень энергоэффективности. На фоне других блоков питания этого класса Thermaltake 750W также выделяется удобной системой кабелей, что облегчает сборку и организацию проводки в корпусе.

Каковы особенности подключения и совместимости блока питания Thermaltake 750W?

Блок питания Thermaltake 750W оснащен набором модульных кабелей, что позволяет подключить только те кабели, которые нужны для конкретной сборки. Это помогает уменьшить беспорядок в корпусе и улучшить циркуляцию воздуха. В плане совместимости, блок питания подходит для большинства современных компонентов, включая мощные видеокарты и процессоры. Он оснащен несколькими 6+2-pin разъемами для питания видеокарт, что делает его универсальным выбором для сборок с требовательными графическими картами. Также стоит отметить, что этот блок питания поддерживает стандарты ATX, что делает его совместимым с большинством корпусов на рынке.

Насколько шумным является блок питания Thermaltake 750W при высокой нагрузке?

При высокой нагрузке блок питания Thermaltake 750W может издавать определенный шум, однако он остается на уровне, который большинство пользователей считают приемлемым. Вентилятор с функцией активного охлаждения начинает работать на повышенных оборотах, но благодаря качественной конструкции и шумоизолированным компонентам, шум не выходит за рамки комфортного. В то же время, если в системе установлены более мощные компоненты, блок питания может немного увеличивать обороты вентилятора, но в общем, этот уровень шума не отличается от других моделей с аналогичной мощностью и нагрузкой.

Как долго может прослужить блок питания Thermaltake 750W и на что стоит обратить внимание при его эксплуатации?

Срок службы блока питания Thermaltake 750W напрямую зависит от условий эксплуатации. При нормальных условиях работы, с оптимальным температурным режимом и без чрезмерной нагрузки, этот блок питания может прослужить 5-7 лет и более. Важно соблюдать правильное охлаждение корпуса и избегать перегрузок, чтобы увеличить срок службы устройства. Также стоит периодически очищать вентилятор от пыли и следить за состоянием проводки. Если система работает в условиях высокой температуры или с нестабильным напряжением, это может сократить срок службы блока питания. Рекомендуется устанавливать блок питания в хорошо вентилируемом корпусе и контролировать стабильность работы системы.
