Как сделать зарядку для аккумулятора

Зарядные устройства заводского производства не всегда отвечают специфическим требованиям: напряжение, ток заряда и особенности работы с нестандартными аккумуляторами часто ограничены. Самодельное зарядное устройство позволяет точно подстроиться под конкретные параметры – например, обеспечить заряд током 1 А при напряжении 14,4 В для свинцово-кислотной батареи ёмкостью 7 А·ч.

Для сборки потребуется минимальный набор компонентов: понижающий модуль типа LM2596 или аналогичный DC-DC-конвертер, блок питания на 220 В с выходом 15–20 В, вольтамперметр для контроля параметров, радиатор для охлаждения, а также термоклей и корпус для монтажа. Оптимальное решение – использование стабилизации по напряжению и току, чтобы исключить перезаряд и перегрев аккумулятора.

Перед подключением важно замерить начальное напряжение аккумулятора. Если оно ниже 10,5 В для 12-вольтового АКБ, рекомендуется предварительно зарядить его малым током (до 0,1С). Также необходимо обеспечить вентиляцию, особенно при использовании импульсных источников питания, и предусмотреть защиту от переполюсовки – например, с помощью диода Шоттки в цепи питания.

Собранное устройство можно адаптировать под различные типы аккумуляторов – литиевые, никель-металлогидридные, гелевые – с учётом их предельного напряжения и допустимого тока заряда. Главное – строгое соблюдение технических характеристик и предварительное тестирование собранной схемы на макетной плате.

Выбор типа аккумулятора и требований к зарядке

Перед сборкой зарядного устройства необходимо точно определить тип аккумулятора, так как параметры зарядки существенно различаются. Наиболее распространённые типы: свинцово-кислотные (в том числе AGM и GEL), литий-ионные (Li-ion), литий-железо-фосфатные (LiFePO₄) и никель-металлогидридные (NiMH).

Для свинцово-кислотных аккумуляторов важно обеспечить двух- или трёхступенчатый режим зарядки с ограничением по напряжению (обычно 14,4–14,7 В для 12 В батарей) и возможностью компенсации саморазряда в режиме хранения. Ток заряда не должен превышать 0,1–0,15C (где C – ёмкость аккумулятора в ампер-часах).

Литий-ионные аккумуляторы требуют точного соблюдения порогов: напряжение зарядки на ячейку – 4,2 В, ток заряда – не выше 0,5–1C. Перезаряд приводит к необратимым повреждениям и риску возгорания, поэтому обязательно использовать контроллер с функцией защиты.

Для LiFePO₄ аккумуляторов типовое напряжение зарядки составляет 3,6–3,65 В на ячейку. Они менее чувствительны к перегреву, но также требуют балансировки и защиты от перезаряда. Рекомендуется использовать BMS (Battery Management System).

NiMH аккумуляторы допускают заряд постоянным током с контролем ΔV – падения напряжения по окончании зарядки. Типовой зарядный ток – 0,1–0,5C, напряжение – около 1,4 В на ячейку. Необходима защита от перегрева и таймер отключения.

Ошибочный выбор режима зарядки может привести к деградации аккумулятора, утрате ёмкости или опасным ситуациям. Поэтому перед сборкой схемы необходимо точно знать номинальное напряжение, максимальный ток заряда и особенности химической системы аккумулятора.

Определение выходного напряжения и тока зарядного устройства

Перед сборкой зарядного устройства необходимо точно определить выходные параметры – напряжение и ток, соответствующие типу используемого аккумулятора. Неправильно подобранные значения могут привести к снижению ресурса аккумулятора или его повреждению.

Выходное напряжение должно соответствовать номинальному зарядному напряжению аккумулятора. Например:

• Свинцово-кислотный 12 В: требуется 13.8–14.4 В;
• Li-ion 3.7 В (одна банка): 4.2 В с точностью ±0.05 В;
• NiMH 1.2 В (одна банка): заряд до 1.4–1.45 В на элемент.

Ток заряда подбирается в зависимости от ёмкости аккумулятора и допустимого зарядного тока. Как правило:

• Для Li-ion: 0.5C–1C, где C – ёмкость в ампер-часах. Например, при C = 2000 мА·ч допустимый ток 1–2 А;
• Для NiMH: 0.1C–0.5C, с обязательным контролем времени и температуры;
• Для свинцово-кислотных: 0.1C–0.3C с ограничением по напряжению и поддержкой режима плавающего заряда.

При разработке схемы необходимо учитывать:

1. Наличие стабилизации выходного напряжения;
2. Контроль максимального тока с ограничением при превышении заданного значения;
3. Температурную компенсацию (особенно для свинцово-кислотных АКБ);
4. Отключение заряда при достижении заданного напряжения или ёмкости (для Li-ion).

Рекомендуется использовать регулируемый стабилизатор (например, LM317 с токовым шунтом) или импульсный преобразователь с возможностью точной настройки. Для Li-ion обязательно наличие схемы защиты от перезаряда и переразряда.

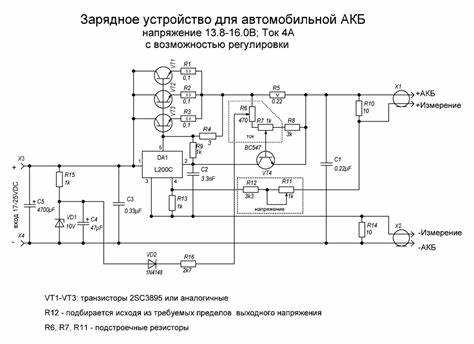

Подбор компонентов схемы: трансформатор, диоды, стабилизатор

Трансформатор подбирается в зависимости от требуемого выходного напряжения и мощности. Например, для зарядки 12-вольтового свинцово-кислотного аккумулятора трансформатор должен выдавать переменное напряжение около 15–18 В на вторичной обмотке. Это необходимо с учётом последующего выпрямления и падения напряжения на диодах и стабилизаторе. Мощность трансформатора рассчитывается по формуле: P = U × I × 1.5, где коэффициент 1.5 учитывает потери в схеме и запас по мощности. При зарядном токе 2 А необходим трансформатор минимум на 50 Вт.

Для выпрямления напряжения применяются кремниевые диоды с током не ниже максимального тока зарядки. Подходят, например, 1N5408 (3 А, 1000 В). Четыре таких диода можно собрать в мостовую схему. При использовании готового диодного моста выбирают модель с запасом по току и напряжению минимум в 1.5–2 раза относительно рабочих параметров.

В качестве стабилизатора используется линейный или импульсный регулятор. Для токов до 1.5 А подойдёт LM317 в корпусе TO-220 с радиатором. Она позволяет задавать выходное напряжение от 1.25 В до 37 В с помощью двух резисторов. При токах выше 1.5 А необходим мощный стабилизатор с внешним силовым транзистором либо специализированный импульсный модуль, например, на базе контроллера XL4015 (до 5 А, 75 Вт).

Для повышения стабильности работы и снижения пульсаций рекомендуется установить на выходе электролитический конденсатор ёмкостью не менее 2200 мкФ на напряжение не ниже 25 В. Также полезен керамический конденсатор на 100 нФ для фильтрации высокочастотных помех.

Сборка выпрямителя и сглаживающего фильтра

Для преобразования переменного напряжения с выхода трансформатора в постоянное используется выпрямитель. Наиболее подходящий вариант – мостовая схема на четырёх диодах, рассчитанных на ток не ниже предполагаемого тока зарядки и обратное напряжение не менее удвоенного амплитудного напряжения вторичной обмотки трансформатора.

Для сглаживания пульсаций на выходе моста устанавливается электролитический конденсатор. Емкость выбирается по формуле: C = (I × t) / ΔV, где I – зарядный ток, t – период пульсации (например, 10 мс при частоте 100 Гц), ΔV – допустимая амплитуда пульсации. Например, при 2 А и допустимых 1 В потребуется минимум 20 000 мкФ.

Рабочее напряжение конденсатора должно быть с запасом не менее 30% от амплитудного выпрямленного напряжения. Если напряжение после моста составляет 18 В, рекомендуется использовать конденсаторы на 25 В и выше. Допускается параллельное соединение нескольких конденсаторов меньшей ёмкости для распределения нагрузки и снижения ESR.

После фильтра желательно установить разрядный резистор на 10–100 кОм для безопасного сброса остаточного заряда при отключении питания. Его мощность определяется по формуле: P = U² / R, с запасом по нагреву.

Реализация схемы ограничения тока и защиты от перегрузки

На базе R_ш строится схема сравнения. Когда напряжение на резисторе превышает установленный порог, транзистор или операционный усилитель снижает управляющее напряжение на регулирующем элементе (например, на базе мощного транзистора или управляющем входе стабилизатора), тем самым уменьшая ток или полностью его ограничивая.

В качестве ключевого элемента допустимо использовать n-канальный MOSFET с логическим уровнем управления. При срабатывании защиты он отключает питание нагрузки. Такой подход позволяет быстро реагировать на короткое замыкание или резкое повышение потребления тока.

Для повышения надежности добавляется гистерезис, предотвращающий дрожание выхода компаратора вблизи порогового значения. Его реализуют включением обратной связи через резистор между выходом и неинвертирующим входом компаратора.

При проектировании стоит учитывать тепловую нагрузку на шунтирующий резистор: P = I² × R. Выбор R_ш требует компромисса между чувствительностью схемы и допустимой рассеиваемой мощностью. Для тока до 5 А и порога 0.5 В типичное значение R_ш – 0.1 Ом с мощностью не менее 3 Вт.

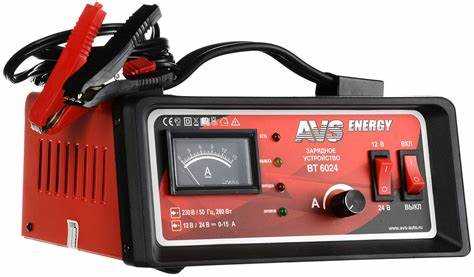

Монтаж схемы на плату и подключение к корпусу

Выбор печатной платы зависит от габаритов схемы и плотности компонентов. Оптимально использовать одностороннюю стеклотекстолитовую плату толщиной 1.5 мм с медным покрытием 35 мкм. Для точного размещения деталей нанесите разметку с помощью фломастера или лазерной печати.

Паяльник с мощностью 25–40 Вт обеспечивает качественное соединение без перегрева элементов. Используйте припой с содержанием флюса для улучшения контакта и защиты от окисления. В первую очередь припаивайте крупные детали – трансформатор, стабилизаторы, затем мелкие резисторы и диоды.

Перед установкой платы в корпус проверьте отсутствие замыканий мультиметром в режиме прозвонки. Убедитесь, что крепежные отверстия совпадают с точками фиксации в корпусе.

Для крепления платы используйте пластиковые или металлические стойки высотой 8–10 мм, чтобы избежать замыканий с корпусом. Закрутите винты с шайбами равномерно, не допуская перекосов и напряжений на плате.

Расположение элементов внутри корпуса должно обеспечить свободный доступ к регулировочным узлам и индикаторам. Для охлаждения стабилизаторов предусмотреть вентиляционные отверстия или установить радиаторы с термопастой.

Проводку внутри корпуса организуйте с применением изоляционных трубок и стяжек, избегая перекрестных пересечений и чрезмерного натяжения. Это повысит надежность и упростит дальнейшее обслуживание.

Проверка работоспособности и тестирование на аккумуляторе

Перед подключением к аккумулятору необходимо проверить выходное напряжение зарядного устройства мультиметром. Значение должно соответствовать номиналу аккумулятора с запасом около 10-15% сверху (например, для 12 В – около 13,5-14 В).

Подключите зарядное устройство к аккумулятору, предварительно отключенному от нагрузки и потребителей. Измерьте ток заряда амперметром, он должен не превышать рекомендованный для данного типа аккумулятора (обычно 0,1–0,3 C – доля от емкости аккумулятора).

При тестировании следите за нагревом зарядного устройства и аккумулятора. Допустимый нагрев корпуса зарядного блока – не более 40-50°С. Температура аккумулятора не должна превышать 45°С, иначе возможен выход из строя.

Время тестового заряда составляет 30–60 минут при контролируемом токе. При этом напряжение на аккумуляторе должно плавно расти без резких скачков. Если наблюдается значительное отклонение параметров или перегрев, схема требует доработки.

Для проверки функции ограничения тока увеличьте нагрузку на выходе и убедитесь, что ток не превышает установленного предела. Защитные элементы должны отключать питание при коротком замыкании или перегрузке.

По окончании теста отключите зарядное устройство и измерьте напряжение аккумулятора. Значение должно оставаться стабильно высоким, без резкого падения, что свидетельствует о корректной зарядке и отсутствии внутреннего повреждения аккумулятора.

Вопрос-ответ:

Какие ключевые параметры нужно учитывать при выборе трансформатора для самодельного зарядного устройства?

При выборе трансформатора важно ориентироваться на выходное напряжение и ток, соответствующие характеристикам аккумулятора. Обычно напряжение должно быть выше номинального напряжения аккумулятора примерно на 20-30% для компенсации падения напряжения в цепи. Ток трансформатора следует выбирать с запасом, превышающим максимальный зарядный ток, чтобы избежать перегрева и обеспечить стабильную работу. Также важен тип трансформатора — желательно использовать малошумящий с хорошей изоляцией и надежным сердечником. Не стоит забывать о частоте сети и размерах трансформатора для удобства монтажа.

Какие способы защиты от перегрева и короткого замыкания можно реализовать в зарядном устройстве?

Защита от перегрева может быть организована с помощью термистора или температурного датчика, который отключит питание при достижении опасной температуры. Для защиты от короткого замыкания обычно используют предохранители или электронные схемы с ограничением тока, например, стабилизацию с помощью шунтирующих резисторов или транзисторов. Еще один вариант — включение автоматического выключателя или реле, реагирующего на перегрузку. Важно правильно подобрать элементы защиты с учетом максимальных токов и напряжений устройства.

Как проверить правильность работы собранного зарядного устройства перед подключением к аккумулятору?

Проверка начинается с измерения выходного напряжения зарядного устройства с помощью мультиметра. Оно должно соответствовать расчетному значению и оставаться стабильным при изменении нагрузки. Затем следует проверить работу ограничителя тока, подключив нагрузочный резистор с током, близким к максимальному заряжаемому. Необходимо убедиться, что устройство не перегревается и ток не превышает допустимых значений. Рекомендуется проверить также работу защитных элементов, создавая короткое замыкание через защитный механизм и наблюдая за реакцией схемы. Все проверки выполняются без подключения аккумулятора, чтобы избежать повреждений.

Какие особенности нужно учесть при сборке зарядного устройства для разных типов аккумуляторов, например, свинцово-кислотных и литий-ионных?

Свинцово-кислотные аккумуляторы требуют зарядки с ограничением напряжения и контролем тока, при этом важен режим буферной и циклической зарядки. Для них характерна необходимость периодического восстановления заряда и компенсации газовыделения. Литий-ионные аккумуляторы чувствительны к перенапряжению и перегреву, поэтому зарядное устройство должно обеспечивать точный контроль напряжения и тока, а также иметь защиту от перезаряда и глубокой разрядки. Для литий-ионных аккумуляторов часто применяют многоступенчатую зарядку с этапами предзаряда, основного заряда и дозаряда. При сборке стоит учитывать рекомендации производителя аккумуляторов и использовать подходящие схемные решения для каждого типа.
