Как снять турбину на бмв х5 е53 дизель

Турбина на BMW X5 E53 с дизельным мотором играет ключевую роль в обеспечении эффективной работы силового агрегата, повышая мощность и снижая расход топлива. Однако при пробеге более 200 000 км она может потребовать демонтажа для ремонта или замены. Типовая неисправность – люфт вала, утечка масла или падение давления наддува. Для доступа к турбокомпрессору требуется последовательное разборка ряда компонентов, в том числе воздуховодов, теплоэкранов и выпускного коллектора.

На моделях с двигателями M57 и M57N турбокомпрессор располагается в задней части моторного отсека, у перегородки, что затрудняет доступ и требует частичного демонтажа компонентов системы охлаждения и впуска. Особенно важно заранее оценить состояние шпилек выпускного коллектора и соединений маслопровода, так как их износ часто приводит к срыву резьбы при откручивании. Использование проникающей смазки и прогрев резьбовых соединений значительно снижает риск повреждений.

Перед началом работ необходимо сбросить давление в топливной системе, отключить аккумулятор и обеспечить доступ снизу, установив автомобиль на подъёмник или эстакаду. Работы желательно выполнять на остывшем двигателе, чтобы исключить деформацию резьбовых соединений и ожоги. Также требуется подготовить новый комплект уплотнений и прокладок, так как повторное использование старых элементов не допускается.

Подготовка автомобиля к демонтажу турбокомпрессора

Перед началом демонтажа турбокомпрессора на BMW X5 E53 с дизельным двигателем необходимо обеспечить стабильную и безопасную рабочую среду. Установите автомобиль на ровную поверхность и поднимите переднюю часть кузова с помощью домкрата. Обязательно зафиксируйте кузов с обеих сторон надёжными подпорками, исключив использование только домкрата как основного опорного элемента.

Отключите минусовую клемму аккумулятора, чтобы исключить вероятность короткого замыкания при работе с электрическими компонентами и разъёмами в районе турбины. Дайте двигателю остыть минимум 1–2 часа – элементы выхлопной системы и турбокомпрессор остаются горячими длительное время после остановки мотора.

Демонтируйте пластиковую крышку двигателя и защиту картера, если установлена. Это обеспечит доступ к нижним креплениям турбины и улучшит обзор рабочих зон. Проверьте состояние всех шлангов и разъёмов, прилегающих к турбине, на предмет загрязнений и масляных подтёков – перед снятием агрегата важно минимизировать попадание грязи внутрь системы впуска и смазки.

Подготовьте ёмкости для слива охлаждающей жидкости и масла. При снятии турбины произойдёт частичная утечка обоих рабочих жидкостей. Рекомендуется заранее запастись новым моторным маслом и охлаждающей жидкостью, так как после установки турбокомпрессора потребуется полная замена масла и доливка ОЖ до нормы.

Освободите доступ к выпускному коллектору, удалив воздушный фильтр, впускной патрубок, интеркулер (если он мешает доступу), а также разъёмы датчиков, идущие к актуатору турбины. Используйте проникающую жидкость для ослабления резьбовых соединений – болты выпускного коллектора и маслопроводов подвержены сильному прикипанию из-за температурных нагрузок.

Как получить доступ к турбине под капотом BMW X5 E53

Для начала необходимо полностью снять верхнюю декоративную крышку двигателя, зафиксированную пластиковыми защелками. После этого отсоединяются патрубки впуска, включая воздуховод от воздушного фильтра к турбине. На моделях с мотором M57 этот элемент удерживается хомутами, которые нужно аккуратно ослабить ключом Torx.

Далее демонтируется интеркулерная магистраль, идущая от турбины к дроссельной заслонке. Удобнее всего начинать с нижнего патрубка, поддомкратив автомобиль и сняв защиту картера. Обязательно предварительно слить небольшое количество масла, так как возможен подтек через шланги системы вентиляции картерных газов.

Затем откручиваются кронштейны и теплоизоляционные экраны, скрывающие турбину со стороны выпускного коллектора. Эти элементы крепятся винтами с головкой на 10 и 13 мм. Работать удобнее при снятом правом переднем колесе и пластиковом подкрылке – это обеспечивает дополнительный доступ снизу.

После снятия экранов необходимо отсоединить маслоподающий и маслосливной трубопроводы. Перед этим желательно очистить область соединений, чтобы избежать попадания грязи в систему. Шланги могут быть сильно прикипевшими, поэтому может потребоваться использование проникающей смазки и торцевых головок с удлинителем.

Последним этапом перед демонтажом самой турбины является отключение вакуумного привода актуатора и снятие датчиков, установленных вблизи корпуса турбины. Фишки отсоединяются путем нажатия на фиксатор, не применяя чрезмерное усилие.

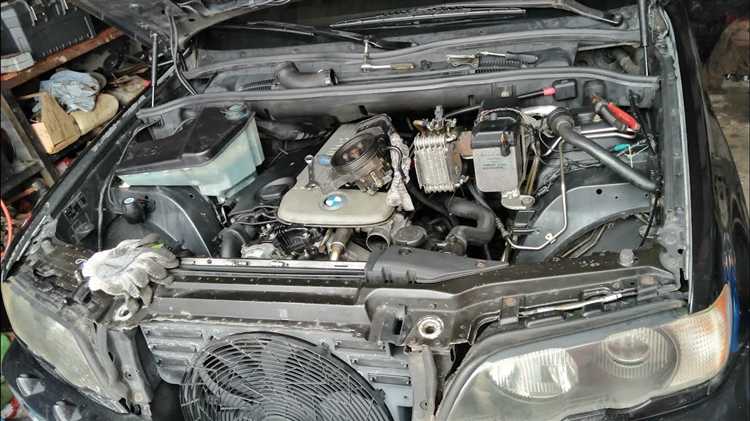

Необходимые инструменты и оборудование для снятия турбины

Для демонтажа турбокомпрессора на BMW X5 E53 с дизельным двигателем потребуется точный набор инструментов, обеспечивающий доступ в ограниченном подкапотном пространстве и безопасное выполнение всех этапов работ.

Набор головок и трещоток: понадобится комплект шестигранных и торцевых головок от 8 мм до 19 мм, включая удлинители и карданные шарниры. Особенно полезны головки с низким профилем и длинные удлинители – они облегчают откручивание крепежа в труднодоступных местах.

Ключи с трещоткой и комбинированные ключи: для работы с гайками и болтами крепления патрубков, кронштейнов и выпускного коллектора. Желательно наличие рожково-накидных ключей с трещоткой, особенно на 10, 13 и 17 мм.

Инструменты Torx и E-профиля: турбина крепится болтами с головками типа Torx и E-образными винтами. Обязателен набор Torx T20–T50 и E10–E14. Без этих бит невозможно безопасно снять большинство элементов крепления.

Динамометрический ключ: для точной затяжки болтов при обратной установке. Рекомендуется использовать ключ с диапазоном 5–60 Н·м, соответствующий моментам затяжки по спецификации.

Шприц для отсоса масла или ручной насос: позволяет откачать масло из трубки подачи смазки, чтобы избежать вытекания при демонтаже.

Баллончик проникающей смазки: необходим для предварительной обработки прикипевших соединений, особенно в районе выпускного коллектора и шпилек турбины.

Изолента, пластиковые хомуты и маркеры: для фиксации и маркировки вакуумных шлангов, электропроводки и патрубков, чтобы упростить обратную сборку.

Защитные перчатки и очки: обеспечивают защиту от ожогов, масла и металлической стружки. Работы проводятся в условиях ограниченной видимости и высокой температуры деталей.

Осветительное оборудование: желательно использование компактной LED-лампы на гибком основании или налобного фонаря для освещения труднодоступных участков моторного отсека.

Домкрат с подставками: если требуется доступ снизу (например, к нижнему креплению турбины или маслоприемной трубке), необходимо поднять автомобиль и надежно зафиксировать его на подставках.

Отключение системы впуска и выпуска перед снятием турбины

Перед демонтажем турбокомпрессора на BMW X5 E53 с дизельным двигателем необходимо отключить элементы впускной и выпускной систем, чтобы обеспечить доступ и предотвратить повреждения.

Сначала демонтируется верхняя часть воздухозаборной системы. Снимите пластиковый кожух над мотором, затем отсоедините впускной патрубок от корпуса воздушного фильтра и турбонагнетателя. Используйте торцевой ключ с головкой на 10 мм и хомутный съемник для разжатия металлических хомутов.

После отсоединения впуска необходимо отключить интеркулер. Отведите в сторону патрубки, ведущие к охладителю наддувочного воздуха, и закройте их чистой тканью, чтобы исключить попадание загрязнений. Все уплотнительные кольца, снятые при разборке, подлежат обязательной замене.

Далее переходите к выпускной системе. Открутите теплозащитные кожухи выпускного коллектора, используя торкс T30 или T40 в зависимости от года выпуска. Снимите датчик давления и температуры выхлопных газов, применяя специальный зондовый ключ, чтобы избежать повреждения проводки.

Открутите гайки крепления выпускного коллектора к головке блока цилиндров. Рекомендуется применять ударный вороток с насадкой на 12 мм, так как гайки часто прикипают. После этого отсоедините соединение «турбина – выхлопная труба» – как правило, это соединение на V-образном хомуте с гайкой под ключ на 13.

По завершении отсоединения всех патрубков и соединений тщательно осмотрите фланцы на наличие нагара и трещин. Убедитесь, что все каналы заглушены для защиты от попадания посторонних предметов.

Пошаговая инструкция по демонтажу турбокомпрессора

1. Отключите аккумуляторную батарею, чтобы исключить случайное короткое замыкание при работе в моторном отсеке.

2. Снимите верхние пластиковые крышки двигателя и шумоизоляцию для доступа к впускному и выпускному трактам.

3. Освободите и демонтируйте впускной патрубок, соединяющий воздушный фильтр с турбокомпрессором. Отсоедините разъёмы датчиков, расположенные на патрубке, включая датчик массового расхода воздуха (MAF), если установлен.

4. Отсоедините шланги системы EGR и вентиляции картера, идущие к турбине. При необходимости открутите кронштейны для доступа к крепёжным элементам.

5. Открутите хомуты и снимите напорный патрубок интеркулера. Очистите посадочные места от масла и загрязнений.

6. Открутите маслоподающий трубопровод, идущий от двигателя к турбине. Заглушите отверстие, чтобы исключить попадание грязи. При откручивании болтов используйте ключ с шестигранником (или TORX, в зависимости от модификации).

7. Слейте охлаждающую жидкость до уровня ниже патрубков охлаждения турбины. Отсоедините трубки охлаждения, при необходимости замените уплотнительные кольца.

8. Снизу автомобиля открутите приемную трубу от корпуса турбины. Используйте проникающую смазку при наличии закисших соединений. Следите за положением прокладок – они подлежат обязательной замене.

9. Отсоедините опору турбокомпрессора, прикрученную к блоку цилиндров. Зафиксируйте турбину, чтобы она не упала при откручивании последних болтов.

10. Открутите болты крепления корпуса турбины к выпускному коллектору. Для этого потребуется трещотка с удлинителем и головка с шарниром. Убедитесь, что турбина полностью освобождена.

11. Аккуратно извлеките турбокомпрессор из моторного отсека, избегая контакта с элементами кузова и проводки. Важно не повредить крыльчатку и корпус турбины при демонтаже.

После снятия рекомендуется немедленно закрыть все открытые каналы впуска и выпуска, а также магистрали масла и охлаждающей жидкости, чтобы избежать попадания посторонних предметов и загрязнений.

Как избежать повреждения маслопроводов и охлаждающих шлангов

При демонтаже турбокомпрессора BMW X5 E53 с дизельным двигателем критически важно обеспечить целостность маслопроводов и охлаждающих шлангов. Первым шагом следует тщательно очистить область вокруг соединений от масла и грязи, чтобы избежать попадания загрязнений внутрь системы при отсоединении.

Перед откручиванием маслопроводов необходимо слить остатки масла из системы, чтобы снизить давление и избежать подтеканий. Используйте подходящие ключи с фиксированным размером, чтобы исключить срыв грани фитингов и деформацию трубок.

Охлаждающие шланги лучше отсоединять при температуре двигателя ниже 40°C, так как резина и пластик становятся более хрупкими при высокой температуре. Перед отсоединением осмотрите шланги на предмет микротрещин и потертостей – слабые участки лучше заменить заранее.

Для разъединения соединений применяйте специальные съемники или плоские отвертки с мягкой насадкой, чтобы не повредить уплотнительные кольца и фитинги. После снятия внимательно осмотрите уплотнители на предмет деформаций и замените их при малейших повреждениях.

При обратной установке не допускайте перекручивания шлангов и трубок, чтобы избежать внутренних повреждений и нарушения герметичности. Маслопроводы необходимо закреплять с усилием, рекомендованным производителем (обычно 20-30 Нм для фитингов), используя динамометрический ключ.

Если маслопроводы имеют жесткие металлические элементы, перед демонтажом снимите крепежные скобы и держатели, чтобы избежать изломов. Особое внимание уделяйте правильному позиционированию шлангов с охлаждающей жидкостью, так как изгибы под острым углом приводят к преждевременному износу.

После установки турбины проверьте систему на герметичность и отсутствие подтеканий при холодном и прогретом двигателе. Рекомендуется провести тест на давление маслопроводов, чтобы убедиться в отсутствии внутренних повреждений или засоров.

Проверка состояния снятой турбины и сопутствующих деталей

Первый этап – визуальный осмотр корпуса турбины на наличие трещин, деформаций и признаков перегрева. Особое внимание уделяется лопастям турбинного и компрессорного колёс – допускается незначительный износ, но отсутствуют сколы и изломы.

Проверка осевого и радиального люфта ротора проводится вручную. Люфт более 0,2 мм указывает на износ подшипников или втулок и требует замены элементов.

Осмотрите маслопроводящие каналы на предмет засоров и отложений нагара. Засорение ухудшает подачу масла и приводит к перегреву подшипников.

Прокладки и уплотнители турбины должны быть целыми, без деформаций и следов масла. Замена обязательна при малейших повреждениях.

Оцените состояние патрубков системы охлаждения – отсутствие трещин и подтеков подтверждает герметичность, необходимую для предотвращения перегрева.

Проверьте сопутствующие детали: впускные и выпускные трубы, клапаны и датчики давления наддува. Любые признаки коррозии, трещин или загрязнений требуют очистки или замены.

Рекомендуется использовать специальные измерительные инструменты для оценки износа подшипников и валов, чтобы избежать субъективных ошибок при диагностике.

В случае выявления дефектов, перед повторной сборкой турбины необходимо провести ремонт или замену повреждённых компонентов, чтобы обеспечить долговечность и надёжность работы системы.

Очистка монтажного места и подготовка к установке новой турбины

Перед установкой новой турбины необходимо тщательно очистить монтажное место от остатков старого герметика, масла и нагара. Используйте безворсовые салфетки и обезжириватель на основе изопропилового спирта, чтобы исключить попадание посторонних частиц в систему.

Обратите внимание на состояние посадочных поверхностей:

• Проверьте отсутствие задиров, трещин и деформаций.
• Удалите остатки старых прокладок с помощью пластикового скребка, чтобы не повредить металл.

Осмотрите прилегающие фланцы на выпускном коллекторе и маслопроводах, при необходимости очистите их и замените уплотнительные кольца или прокладки.

Перед монтажом новой турбины рекомендуется выполнить следующие действия:

1. Промойте маслопровод от загрязнений с помощью специальных чистящих средств или сжатого воздуха.
2. Смажьте масляные каналы турбины моторным маслом для предотвращения сухого трения при первом запуске.
3. Проверьте чистоту охлаждающей системы и соединений, убедитесь в отсутствии протечек.
4. Установите новые уплотнители и прокладки строго по заводским рекомендациям.

Точное соблюдение этих этапов обеспечит надежное сопряжение новой турбины с двигателем и снизит риск преждевременных поломок.

Вопрос-ответ:

Какие основные этапы нужно пройти для снятия турбины на BMW X5 E53 с дизельным двигателем?

Процесс снятия турбины начинается с отключения аккумулятора и снятия элементов, мешающих доступу — например, защитных кожухов и воздушного фильтра. Далее необходимо отсоединить трубки системы впуска и выпуска, аккуратно снять маслопроводы и охлаждающие шланги, чтобы не повредить их. После этого откручиваются крепежные болты турбины, и сам турбокомпрессор аккуратно извлекается из моторного отсека. Важно контролировать порядок снятия и сохранять детали для последующей установки.

Какие инструменты понадобятся для демонтажа турбины на этом автомобиле?

Потребуется набор ключей и головок различных размеров, в частности, торцевые головки на 10, 13 и 17 мм для болтов крепления турбины и маслопроводов. Также полезны удлинители и карданные шарниры для удобства доступа в труднодоступные места. Для откручивания хомутов трубок лучше использовать специальные щипцы. Не помешает набор отверток и трещотка с насадками. Для контроля чистоты стоит иметь ветошь и очиститель.

Какие риски связаны с неправильным снятием турбины на дизельном BMW X5 E53?

Неправильный демонтаж может привести к повреждению маслопроводов или охлаждающих шлангов, что вызовет утечку масла или охлаждающей жидкости. Повреждение крепежных резьбовых элементов усложнит последующую установку новой турбины. Неграмотное отсоединение трубок впуска и выпуска может привести к попаданию грязи в двигатель или системе, что вредит рабочим характеристикам. Кроме того, неосторожное обращение с турбиной способно повредить ее корпус или внутренние компоненты, что требует дорогостоящего ремонта.

Какие особенности конструкции турбины BMW X5 E53 с дизельным двигателем влияют на процесс снятия?

Турбина располагается достаточно глубоко в моторном отсеке, что ограничивает пространство для работы. Для доступа приходится снимать несколько элементов системы впуска и выпуска, а также маслопроводы, которые имеют жесткие и чувствительные соединения. Конструкция предполагает наличие охлаждающей системы, включающей жидкостные шланги, что требует аккуратности при отсоединении. Также крепежные болты имеют разное расположение и размеры, поэтому важно соблюдать последовательность демонтажа и использовать правильные инструменты.

Какие признаки указывают на необходимость снятия и замены турбины на дизельном BMW X5 E53?

Сигналами могут стать снижение мощности двигателя, появление сизого или черного дыма из выхлопной трубы, посторонние металлические звуки или свисты в зоне турбины. Также стоит обратить внимание на повышенный расход масла и ухудшение динамики разгона. Если наблюдаются ошибки системы управления двигателем, связанные с турбонаддувом, это тоже повод для диагностики и, возможно, снятия турбины для проверки и замены.
