Как собрать генератор водорода своими руками

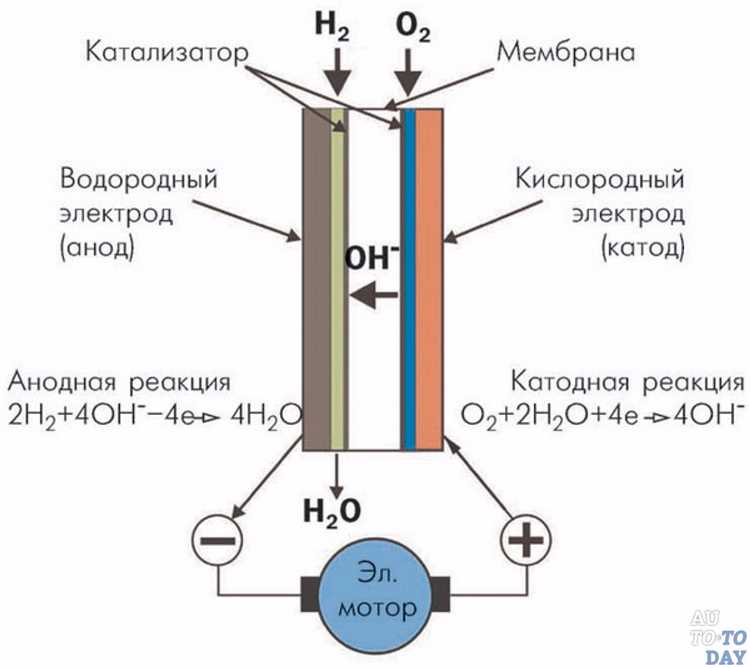

Водородный генератор представляет собой установку, способную расщеплять воду на водород и кислород с помощью электролиза. На практике чаще всего используют щелочной электролиз, при котором в раствор добавляется гидроксид калия (KOH) или натрия (NaOH) для повышения проводимости. Для сборки системы потребуется источник питания постоянного тока, герметичный электролизёр, трубки для отвода газа и ёмкости для сбора водорода и кислорода.

Электроды изготавливаются из нержавеющей стали марки 316L, устойчивой к коррозии в щелочной среде. Оптимальное расстояние между пластинами – 1–3 мм. При увеличении зазора эффективность падает из-за роста сопротивления. Важно обеспечить равномерную циркуляцию электролита и отвод газа без попадания жидкости в газосборник. Для этого применяются барботёры и обратные клапаны.

Питание подаётся от источника с возможностью регулировки напряжения и силы тока. В бытовых условиях используют импульсные преобразователи на базе ШИМ-контроллеров с ограничением по току. Рабочее напряжение для одной ячейки – около 2 В. При превышении этого значения начинается интенсивное нагревание и разрушение электродов.

Генератор необходимо оснащать системами безопасности: термодатчиком, аварийным отключением и предохранительным клапаном. Водород в чистом виде взрывоопасен, особенно в замкнутом объёме. Сборка установки без учёта этих требований может привести к воспламенению или разрушению корпуса.

Собранный генератор можно использовать для экспериментов, нагрева воды, питания горелок или в составе гибридной энергетической системы. Для хранения газа рекомендуется использовать металлические баллоны с обратными клапанами и датчиками давления, исключая применение пластиковых ёмкостей.

Как выбрать тип электролизёра для домашнего генератора

Для домашнего применения чаще всего рассматриваются три типа электролизёров: сухой (dry cell), мокрый (wet cell) и мембранный (PEM). У каждого из них есть свои особенности, от которых зависит целесообразность использования в конкретных условиях.

Для большинства домашних проектов оптимален сухой тип электролизёра, особенно если требуется устойчивый и компактный генератор. При этом важно обеспечить достаточное охлаждение пластин и использовать только проверенные материалы – нержавеющую сталь марки 316L для пластин и термостойкие уплотнители (например, силикон или фторопласт).

При ограниченном бюджете или в целях обучения допустимо начать с мокрого электролизёра. Однако стоит учитывать, что он менее эффективен и требует регулярного обслуживания. Использование PEM-элементов оправдано в случаях, где критична чистота газа и есть опыт в сборке сложных систем.

Какие материалы и компоненты потребуются для сборки

Для сборки водородного генератора в домашних условиях потребуются доступные, но технически подходящие элементы. Их подбор должен учитывать устойчивость к электролиту, рабочее напряжение и безопасность эксплуатации.

• Нержавеющие пластины – электродные элементы, устойчивые к коррозии. Наиболее подходит сталь марки AISI 316L (толщина от 1 до 2 мм).
• Прокладки из силикона или фторопласта – для изоляции и герметизации между пластинами. Толщина – от 1 до 3 мм.
• Корпус реактора – может быть собран из жаростойкого пластика (ПВХ, поликарбонат) или нержавейки. Конструкция должна обеспечивать герметичность и доступ для обслуживания.
• Болты и гайки – из кислотостойкой стали, для фиксации пластин. Используются также пластиковые шайбы для изоляции.
• Источник питания – постоянного тока, с возможностью регулировки напряжения и силы тока. Мощность подбирается в зависимости от размера ячеек, но для типовой сборки достаточно блока на 12 В и 10–30 А.
• Электролит – дистиллированная вода с добавлением гидроксида калия (KOH) или натрия (NaOH). Пропорция – около 5–10% по массе.
• Газоотводящие шланги – из силикона или ПВХ, устойчивые к щелочам и давлению. Диаметр – от 6 до 10 мм.
• Обратный клапан и фильтр – для предотвращения попадания воздуха и защиты от воспламенения.
• Пузырьковая колонна – промежуточный элемент, наполненный водой, служит для гашения возможного обратного пламени.
• Контейнер для электролита – устойчивый к щелочи резервуар с герметичной крышкой и штуцерами.

Перед началом сборки стоит убедиться в наличии всех деталей и подготовить рабочее место с вентиляцией. Использование качественных материалов напрямую влияет на стабильность и безопасность всей системы.

Схема подключения электродов и источника питания

Для стабильной работы водородного генератора необходимо правильно организовать подключение электродов к источнику постоянного тока. Анод и катод устанавливаются внутри герметичной камеры, заполненной электролитом, с минимальным расстоянием между ними (обычно 1–3 мм), чтобы снизить сопротивление и повысить эффективность электролиза.

Между источником питания и электродами рекомендуется установить предохранитель (номинал подбирается по расчетной силе тока), а также механический выключатель или реле с дистанционным управлением. Для контроля параметров желательно использовать амперметр и вольтметр, подключённые параллельно и последовательно, соответственно. Рабочее напряжение на электролизёре обычно составляет 1,8–2,4 В на одну ячейку, общее напряжение зависит от количества ячеек, соединённых последовательно.

Источник питания должен быть стабилизированным и способным выдерживать постоянную нагрузку. При использовании импульсных блоков питания требуется предусмотреть фильтрацию выходного сигнала (LC-фильтры) для снижения пульсаций, которые могут снижать производительность электролиза и вызывать коррозию электродов.

Как собрать и герметизировать рабочую камеру

1. Выберите корпус из химически стойкого материала – нержавеющей стали марки 316L, полипропилена или акрила толщиной не менее 5 мм.
2. Проделайте в стенках отверстия под вводы: под электроды, вход воды и выход газа. Используйте корончатые сверла соответствующего диаметра и соблюдайте симметрию.
3. Установите сальники или штуцеры с резьбой и фторопластовыми прокладками для герметичного соединения трубок и проводов.
4. Соберите камеру с использованием болтов и резьбовых втулок из нержавеющей стали. Между фланцами обязательно устанавливайте термостойкие силиконовые или фторопластовые прокладки толщиной 2–3 мм.
5. Затягивайте соединения крест-накрест, с равномерным усилием. Избегайте перекосов и перегрузки точек крепления.

Для герметизации стыков и резьбовых соединений:

• На фланцы и прокладки нанесите тонкий слой силиконового герметика, устойчивого к щелочам и температурам до 120 °C.
• Резьбы штуцеров обмотайте фум-лентой или используйте пасту LOCTITE 577 для пластика и металла.
• После сборки дайте герметику полимеризоваться не менее 12 часов при температуре около 20 °C.

Проверку герметичности проводите сжатым воздухом или водой под давлением до 1 атм. При обнаружении утечек – пересоберите участок, заменив прокладки и герметик.

Как организовать отвод и хранение водорода

Для безопасного отвода водорода из рабочей камеры используется герметичная система трубок из химически стойкого материала. Наиболее подходящие варианты – фторопласт (PTFE) или нержавеющая сталь марки 316L. Диаметр трубки должен соответствовать объёму вырабатываемого газа, минимальное сечение – 6 мм при давлении до 0,5 бар.

Установите обратный клапан между камерой электролиза и приёмной ёмкостью. Это исключает поступление воздуха или возможный откат пламени. Оптимальный тип клапана – мембранный, рассчитанный на водород и устойчивый к щёлочной среде. Располагать его следует как можно ближе к выходному штуцеру камеры.

Для накопления водорода используется приёмный резервуар. Самый безопасный вариант – газгольдер с водяным затвором или металлический баллон, сертифицированный для хранения водорода. Давление в ёмкости должно контролироваться манометром с классом точности не ниже 1,5. При использовании баллонов необходим предохранительный клапан, настроенный на 10–15% выше рабочего давления.

Соединения трубок с приёмной ёмкостью выполняются через резьбовые фитинги с применением уплотнителей на основе фторопласта или медных шайб. Категорически не допускается применение резиновых шлангов, клеевых герметиков и сантехнической ленты.

Хранение водорода должно производиться в хорошо вентилируемом помещении или на открытом воздухе под навесом. Необходимо исключить источники искрения в радиусе не менее 5 метров. Баллоны следует крепить вертикально и защищать от нагрева выше +40 °C.

Какие меры безопасности нужно предусмотреть при эксплуатации

Водород легко воспламеняется и образует взрывоопасные смеси с воздухом при концентрациях от 4% до 75%. Необходимо обеспечить надежную вентиляцию в помещении, где установлен генератор, чтобы избежать накопления газа.

Электрическая часть должна быть изолирована и защищена от попадания влаги. Рекомендуется использовать предохранители и автоматические выключатели для предотвращения коротких замыканий.

При подключении генератора избегайте применения металлических трубок и фитингов вблизи места выхода газа – используйте трубы из неметаллических, устойчивых к коррозии материалов, чтобы снизить риск искрообразования.

Хранение водорода должно осуществляться в специально предназначенных для этого баллонах, выдерживающих рабочее давление и оборудованных предохранительными клапанами.

Регулярно проверяйте герметичность соединений с помощью мыльного раствора – появление пузырьков укажет на утечку. Запрещено курить и использовать открытый огонь рядом с генератором.

При работе используйте защитные очки и перчатки. В случае аварийной ситуации немедленно отключите питание и проветривайте помещение не менее 15 минут.

Мониторинг концентрации водорода можно организовать с помощью специализированных датчиков, которые отключат питание при превышении безопасного уровня.

Вопрос-ответ:

Какие основные компоненты нужны для сборки водородного генератора своими руками?

Для создания водородного генератора потребуется электролизёр (чаще всего – на основе пластин из нержавеющей стали или другого коррозионно-устойчивого металла), источник постоянного тока с регулируемым напряжением, герметичный корпус или камера для электролиза, трубки для отвода газов, а также системы защиты — например, обратный клапан и искрогаситель. Важна правильная разводка электродов и качественная герметизация, чтобы исключить утечки водорода.

Как правильно выбрать тип электролита для генератора водорода?

Выбор электролита зависит от требований по производительности и безопасности. Обычно используют водный раствор щёлочи (например, гидроксид калия или гидроксид натрия) для повышения проводимости. Концентрация раствора должна быть достаточно высокой для ускорения реакции, но не чрезмерной — чтобы избежать интенсивного выделения тепла и коррозии элементов. Важно также обеспечить хорошее перемешивание и контроль температуры, чтобы избежать перегрева и разложения электролита.

Какие меры безопасности необходимо соблюдать при работе с самодельным водородным генератором?

Основное внимание уделяется предотвращению утечек и возгораний. Нужно использовать герметичные соединения и проверять их на плотность, устанавливать обратные клапаны для защиты от обратного удара пламени, избегать искрообразования рядом с генератором. Электропитание должно быть оснащено предохранителями и заземлением. Помещение должно хорошо проветриваться, а хранение водорода — выполняться в специальных баллонах, если это предусмотрено. Необходимо исключать доступ детей и животных к устройству.

Как подключить электроды и источник питания для оптимальной работы генератора?

Электроды следует расположить параллельно на определённом расстоянии, чтобы обеспечить равномерное распределение тока и избежать короткого замыкания. К электродам подключают источник постоянного напряжения с плавной регулировкой. Рекомендуется использовать блок питания с ограничением тока, чтобы не повредить элементы и обеспечить стабильный процесс электролиза. Контакты должны быть надёжно закреплены и защищены от коррозии и окисления.

Как организовать отвод и безопасное хранение водорода после его генерации?

Для отвода газа используют герметичные трубки, которые направляют водород в безопасное место или в баллон для хранения. Трубки должны быть выполнены из материалов, устойчивых к водороду, без микротрещин и перегибов. При хранении водорода важно использовать баллоны, сертифицированные для высокого давления, и устанавливать редукторы и клапаны безопасности. Вентиляция помещения и удалённость от источников огня — обязательные условия.

Какие материалы и инструменты потребуются для сборки водородного генератора своими руками?

Для сборки водородного генератора обычно нужны нержавеющие электроды, прозрачный пластиковый или стеклянный корпус для электролизера, источник постоянного напряжения (аккумулятор или блок питания), провода с изоляцией, клеммы, а также электролит — чаще всего используется раствор гидроксида натрия или калия. Из инструментов пригодятся мультиметр для проверки напряжения и сопротивления, отвертки, плоскогубцы, и, при необходимости, герметик для уплотнения соединений. Важно использовать материалы, устойчивые к коррозии и не выделяющие вредных веществ при работе с электролизом.

Как обеспечить безопасность при эксплуатации самодельного водородного генератора?

При работе с водородом нужно исключить возможность накопления газа в замкнутом пространстве — помещение должно хорошо проветриваться. Следует избегать открытого огня и искр рядом с установкой, использовать непроводящие защитные элементы и устанавливать обратный клапан, чтобы предотвратить обратный поток газа в электролизер. Кроме того, важно контролировать напряжение и ток, чтобы не допустить перегрева и повреждения оборудования. Регулярная проверка герметичности соединений снизит риск утечек.
